便携框架式绳索攀爬重物提升装置

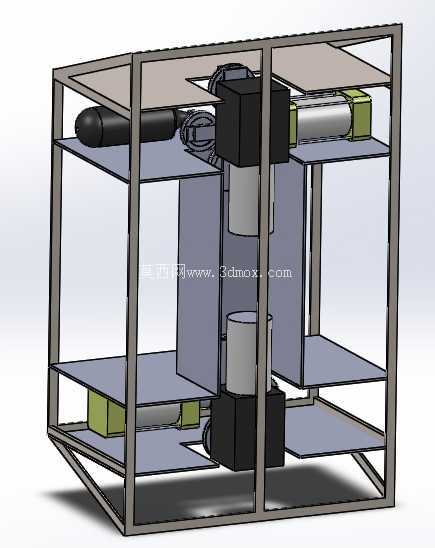

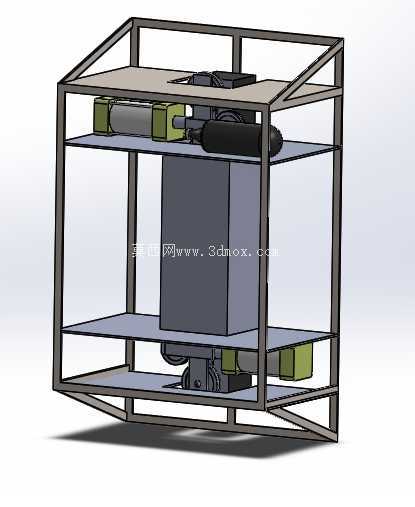

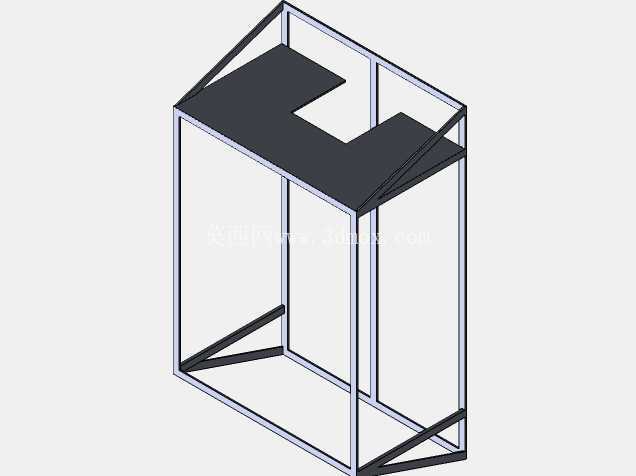

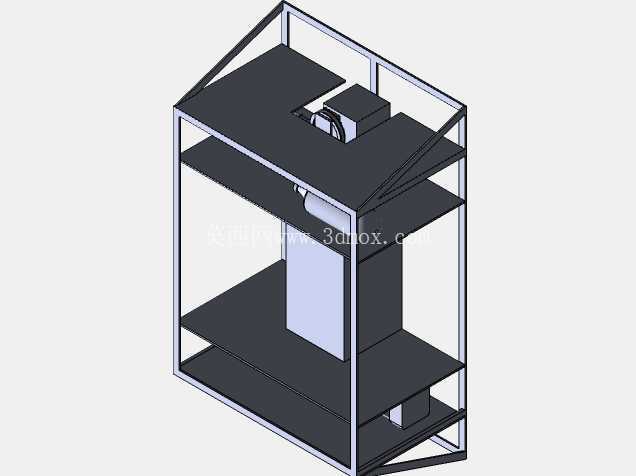

　　在高空检修、山地物资转运、狭窄空间垂直作业这类场景里，常规起重设备往往受限于场地空间、架设条件无法进场，绳索攀爬类提升设备的需求一直存在。这款绳索攀爬提升装置的设计核心，就是把垂直攀爬和重物提升的功能整合到紧凑的框架结构内，满足单人可携行、快速部署的作业要求。从结构布局来看，整体采用方管焊接形成的笼式框架作为承载基体，框架的上下层板做了分区安装设计，上层预留驱动组件的安装位，中层布置核心的动力与传动模块，下层设置绳索导向与夹紧机构的安装空间，这种分层布局既可以让各部件的受力传递路径更直接，也能避免传动部件外露带来的作业安全隐患。

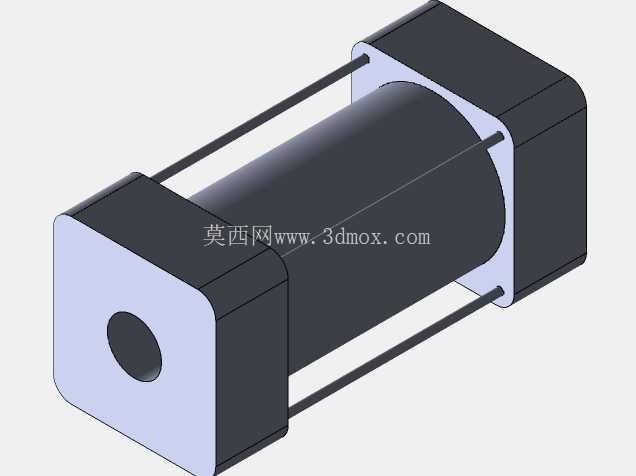

　　框架的外形尺寸控制在单人可搬运的范围内，安装边界不需要额外搭建固定基座，只需要将作业绳索穿过设备的导向轮组、夹紧机构，就可以完成设备的架设准备，不需要复杂的锚固工序，适合应急作业、零散点位的垂直提升场景。驱动部分采用对称布置的动力输出结构，配合绳索夹紧轮组的正压力调节结构，能够根据绳索的直径、表面摩擦系数调整夹紧力，既避免夹紧力过大磨损绳索外层，也防止夹紧力不足出现打滑下坠的问题。传动路径上做了减速机构的集成设计，把电机的高转速低扭矩输出转化为轮组的低转速大扭矩转动，带动设备沿着绳索向上攀爬，同时框架中部的挂载位可以直接连接待提升的重物，不需要额外加装吊具，减少了作业前的准备环节。

　　设计过程中重点考虑了不同作业环境的适配性，框架的边角做了圆弧过渡处理，避免搬运过程中剐蹭操作人员，各层安装板的连接位置都设置了加强筋，在控制整体重量的前提下保证框架的抗扭、抗弯强度，即使在提升额定负载的情况下，框架也不会出现明显的形变，保证轮组和绳索的配合间隙始终处于合理范围。绳索导向机构在设备的上下两端都做了喇叭口导向设计，即使绳索存在一定的倾斜角度，也能顺利进入夹紧轮组，不会出现卡绳、脱绳的问题。设备的重心经过配平设计，挂载重物后整体重心落在绳索的轴线上，攀爬过程中不会出现偏载倾斜，减少轮组的单侧磨损，也提升了作业过程的稳定性。

　　针对户外作业的需求，驱动组件的安装位置做了挡水挡尘的结构设计，上层盖板可以遮挡雨水和落尘，避免杂物进入传动机构影响运行可靠性。和传统的卷扬类提升设备相比，这款设备不需要把动力端固定在高处锚点，而是自身沿着绳索移动，作业高度不受卷筒容绳量的额外限制，也不需要提前在高处架设沉重的卷扬主机，作业人员只需要把绳索一端固定在高处锚点，就可以让设备携带重物沿绳索攀升，特别适合通讯塔检修、风电叶片维护、山地救援物资输送、高层建筑外墙作业这类场景。在结构细节上，夹紧轮组采用了摩擦系数高、耐磨性能好的接触材质，长期使用也不会过度磨损绳索的编织外层，同时设置了机械自锁结构，当动力中断时，夹紧机构会自动锁止在绳索上，不会出现重物下坠的安全风险。框架上预留了多个标准安装孔位，可以根据不同的作业需求加装辅助配件，比如摄像头挂载支架、工具收纳盒、安全绳挂点等，拓展设备的使用场景。各部件的连接都采用快拆式紧固件设计，日常维护时不需要专用工具就可以拆开盖板检查传动部件、更换磨损的接触轮，降低了现场维护的难度。整体结构没有冗余的设计，每一处框架杆件、每一块安装板都承担对应的承载或防护功能，在保证结构强度和功能完整性的前提下，尽可能压缩整体体积和重量，满足便携转运的要求。
