VP6242M两公斤负载电装机械臂结构

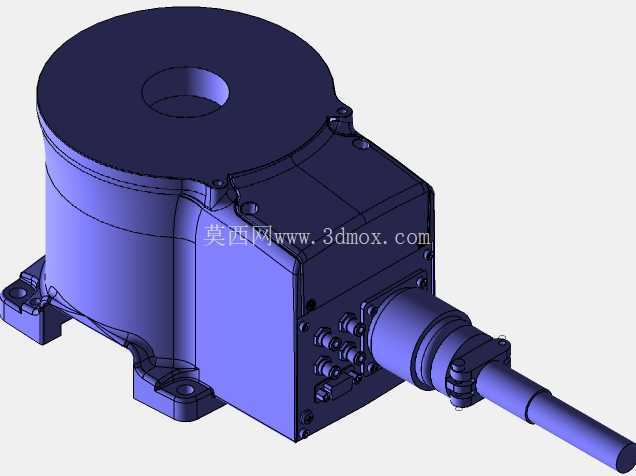

这款负载上限2公斤的电装机械臂旋转驱动单元，在3C电子小件装配、实验室样本分拣、轻量物料上下料场景中适配性极强，尤其适合工位空间局促、对重复定位精度有稳定要求的自动化产线环节。从结构设计逻辑来看，整个单元采用中空轴回转主体加侧置驱动舱的布局，顶部中空通孔可直接穿过气路管线、信号线缆或是末端执行器的供电线路，避免管线随关节回转出现缠绕、弯折疲劳的问题，这一设计在需要频繁回转作业的分拣、涂胶工位上，能大幅降低管线维护频次，延长配套线束的使用寿命。

主体安装基座采用带定位凸台的法兰式固定结构，四个安装脚预留了沉头螺栓孔，安装时可直接通过螺栓锁紧在设备安装台面或是桁架支板上，基座底面与安装面的贴合区域做了平面度公差控制，保证回转主体的轴线垂直度偏差控制在合理区间，避免长期回转运行出现偏磨、抖动的问题。侧置的驱动舱内部集成了减速传动组件与动力输出衔接结构，输出轴端做了阶梯轴设计，预留了键槽与轴端锁紧螺纹孔，可直接连接摆臂杆件、末端快换盘等配套组件，轴伸长度经过匹配计算，既保证连接结构的装拆空间，又不会因为轴伸过长导致回转时出现挠度变形，影响末端定位精度。

从功能特性上看，该单元的回转主体采用密封式腔体结构，结合面处预留了密封槽安装位置，可适配O型密封圈实现IP等级防护，在有少量粉尘、切削液飞溅的轻加工工位也能稳定运行，不会因为外界杂质进入腔体加剧传动件磨损。驱动舱侧面预留了多组航空插头安装位，可直接对接动力线、编码器信号线与制动控制线，接线端做了下沉式设计，避免外接接头突出舱体，在紧凑工位安装时不会与周边结构发生干涉。

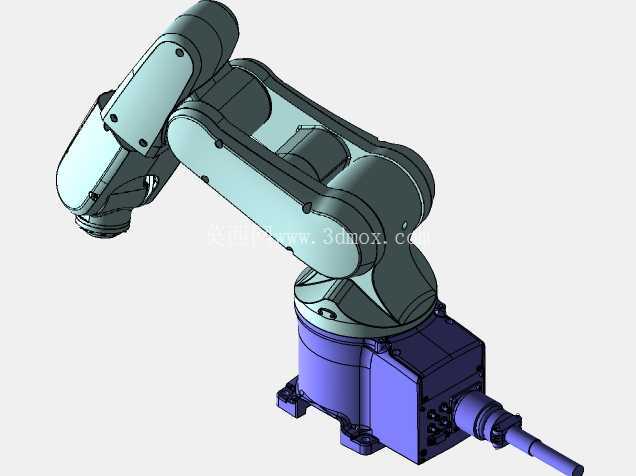

设计过程中针对安装边界做了充分考量，整个单元的最大外轮廓尺寸适配小型自动化设备的安装空间，回转部分的外径控制在紧凑区间，侧置驱动舱的突出长度经过优化，当关节做360度回转时，驱动舱不会与基座安装面的固定螺栓、周边的走线槽发生碰撞。输出轴的中心高与基座安装面的尺寸公差做了严格控制，方便多关节机械臂组装时直接对接相邻臂段，不需要额外增加调整垫片来补偿尺寸偏差，能有效缩短设备组装时的调试周期。

在实际选型应用中，该单元适合搭配轻量化的气动夹爪、微型吸盘组作为末端执行器，完成小重量零件的转运、定位作业，传动结构的减速比匹配2公斤负载下的输出扭矩需求，既不会因为减速比过大导致回转响应速度过慢，也不会因为扭矩储备不足出现负载堵转、定位偏移的问题。腔体内部的传动组件安装位预留了润滑脂储留空间，长期运行时可保证传动件的润滑效果，降低运行噪音与磨损速率。输出轴端的密封结构可防止润滑脂渗漏，避免污染工位上的加工零件或是检测样本，这一点在医药样本分拣、电子元件装配等对洁净度有要求的场景中尤为重要。

整个结构的建模过程严格按照实际加工装配公差搭建，各个连接孔位、配合面的尺寸都对应实际加工工艺要求，比如安装脚的沉头孔深度适配常用内六角螺栓的头部尺寸，驱动舱的合盖定位销孔位置做了防呆设计，避免装配时出现舱盖装反的问题。中空轴的内孔直径经过优化，可同时穿过多组气路管与信号线缆，内孔边缘做了倒角处理，防止穿线时划伤线缆外皮。回转主体的顶部端面预留了末端附件的安装螺纹孔，可直接安装原点检测挡片、限位块等辅助配件，不需要后期额外钻孔加工，降低现场改造的工作量。
