Arduino控制移动循线机器人底盘结构

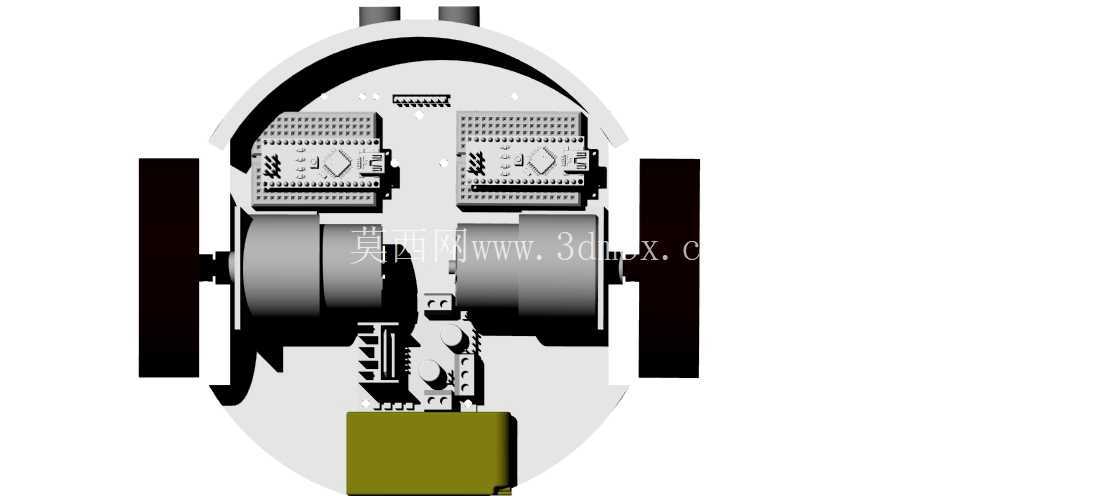

　　这款移动循线机器人的结构设计，核心围绕小型桌面级智能巡线作业的实际需求展开，在结构布局阶段优先考虑了元器件安装的兼容性与走线的合理性，主体承载板采用异形切边设计，前后端做圆弧过渡处理，既能够减少移动过程中与周边障碍物的剐蹭概率，也能在同等安装面积下压缩整体外轮廓尺寸，适配桌面级教学实验、小型场地巡线演示的空间使用要求。承载板上的安装孔位采用模块化排布思路，按照功能区域做了明确划分：前端区域预留的多组等距小孔，是为QTR 8A红外循线传感器预留的安装位，孔位间距匹配传感器模块的标准安装孔距，可根据实际巡线场景的检测精度需求，灵活调整传感器的安装高度与横向排布间距，既支持单排密集排布实现高精度黑线识别，也支持错位排布扩大检测宽度，适配不同宽度的导引线路径。

　　中部区域的大尺寸开槽与固定孔位，对应Arduino Nano控制板、L298N电机驱动板的安装位置，开槽设计一方面能够减少承载板的整体自重，降低行走电机的负载扭矩需求，另一方面可以给控制板预留足够的散热空间，避免长时间运行时驱动模块的热量堆积影响元器件稳定性，同时控制板安装位与驱动板安装位的间距经过测算，刚好匹配杜邦线的常规走线长度，减少接线冗余，避免走线杂乱干涉行走轮的运动。后端区域的安装位对应2S锂电池的固定位置，将重量较大的电池布置在底盘后半段，能够平衡前端传感器模块的重量，让整车重心落在两轮轴线的中心区域，避免行进过程中出现翘头、转向侧倾的问题，提升高速循线时的运行稳定性。

　　在行走机构的适配设计上，承载板两侧的垂直折边是为行走轮组件预留的安装基准面，折边的垂直度公差控制在0.1mm以内，保证两侧车轮的安装同轴度，避免车轮偏磨、走偏的问题，折边上预留的电机安装孔位匹配高扭矩直流电机的安装尺寸，可直接通过螺丝将电机固定在折边上，不需要额外加装电机固定座，减少装配环节的零件数量，降低整体装配难度。底盘底部预留了万向轮的安装高度空间，可根据实际选用的万向轮尺寸调整安装垫片厚度，保证底盘整体处于水平状态，让所有循线传感器的检测面与地面保持一致的高度差，确保传感器检测数值的一致性，避免因高度差导致的检测灵敏度偏差，影响循线精度。

　　从实际应用场景来看，这款结构不仅可以用于高校嵌入式教学、机器人竞赛的基础底盘载体，也可以通过拓展上层安装孔位，加装机械爪、物料承载平台等附件，改造为小型物料转运载具，应用在电子生产车间的轻型物料点对点转运场景中，依托循线功能沿着预设的地面导引线路径自动行驶，不需要复杂的导航系统即可实现固定路线的物料输送，整体结构的加工适配性较强，承载板可采用亚克力板激光切割加工，也可采用铝板数控铣削加工，不同加工工艺下的孔位精度都能满足装配要求，适合小批量制作与个性化改装。在安装边界的设计上，整体外轮廓的最大宽度控制在120mm以内，最大长度控制在150mm以内，能够顺利通过宽度200mm的常规巡线竞赛赛道弯道，底盘离地间隙预留10mm的空间，能够适应普通桌面、平整地坪的行驶需求，不会因为地面轻微的不平整出现卡滞问题，所有电子元器件的安装位都做了防呆设计，孔位采用不对称排布，避免装反控制板、驱动板导致的接线错误，降低新手装配的出错概率。
