双轴可调式太阳能光伏跟踪装置结构设计

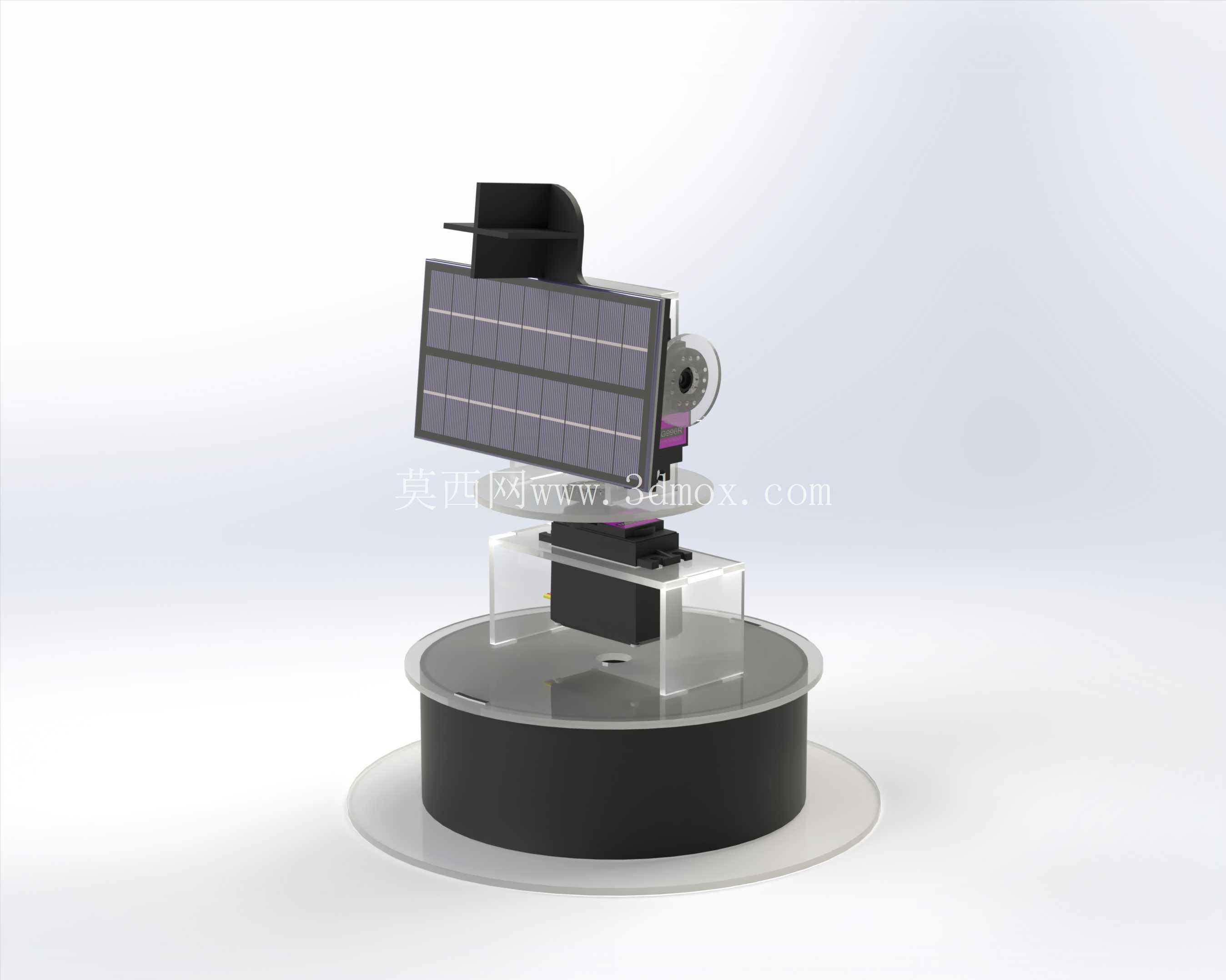

　　在分布式光伏电站、户用离网光伏系统、教学科研新能源实验平台等场景中，固定倾角安装的光伏板受太阳方位角、高度角日变化与季节变化影响，全年接收的太阳辐照量存在较大损耗，双轴跟踪结构的核心作用就是通过两个正交自由度的回转调整，让光伏板受光面始终保持与入射太阳光垂直的姿态，最大化提升光电转换效率。这套双轴太阳跟踪装置的底座采用圆盘式承重结构，底部预留标准安装孔位，可直接固定在水泥基座、金属支架顶面或者实验台架上，底座内部集成水平回转驱动机构，可实现360度方位角连续回转，覆盖太阳从日出到日落的水平方位变化范围，底座上部设置透明亚克力材质的支撑段，既可以降低整体结构自重，也能直观展示内部的传动走线布局，方便教学场景下的结构原理演示。

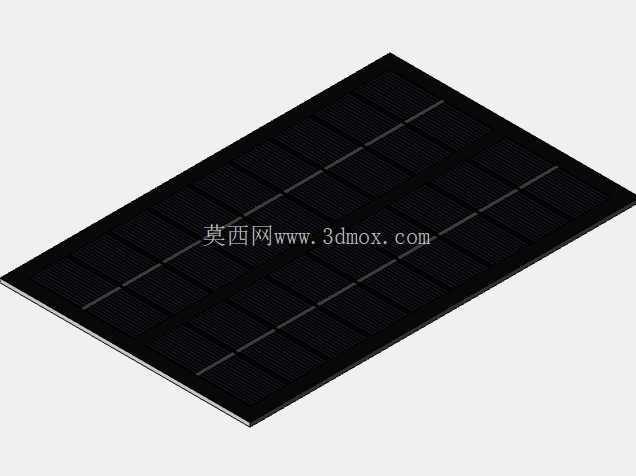

　　方位轴上方设置俯仰摆动支架，通过侧装的伺服驱动组件带动光伏板安装架做仰俯角度调整，角度调整范围覆盖0到90度，可适配不同纬度地区的太阳高度角变化，也能在极端大风天气下调整至水平姿态降低风阻载荷。光伏板安装框架采用边框式结构，预留标准光伏组件的安装压块卡槽，可适配常规小功率单晶硅、多晶硅光伏板的安装固定，框架与俯仰支架之间设置加强筋结构，避免长期户外运行受风压影响出现结构形变。整套结构的驱动单元选用微型伺服电机搭配减速齿轮组，传动间隙小，角度定位精度高，可配合开源微控制器实现自动追日逻辑，既可以通过预设的太阳方位算法做开环时序控制，也可外接光照传感器做闭环反馈调整，控制逻辑的拓展性较强。

　　设计过程中重点考量了户外运行的防护需求，所有传动部件均设置在密封壳体内，避免沙尘、雨水侵入造成传动卡滞，回转部位的走线采用中空过线结构，避免连续回转过程中出现线缆缠绕拉扯的问题。结构的受力分布经过优化，底座圆盘的直径大于上部摆动结构的最大回转半径，保证大风工况下的整体稳定性，不会出现倾覆风险，俯仰轴的旋转中心与光伏板的重心尽量重合，降低驱动电机的负载扭矩，可选用更小功率的驱动单元降低整体功耗。透明支撑段的设置除了教学演示用途外，也可在该位置加装倾角传感器、控制电路板等元器件，充分利用结构内部空间，减少外部走线的裸露长度。

　　整套装置的安装边界清晰，不需要额外定制复杂的安装基础，既可以作为小型离网光伏供电系统的跟踪支架使用，也可作为新能源专业教学实验的实操载体，帮助学习者理解双轴跟踪的机械结构原理、传动逻辑以及控制方案的匹配思路，结构中所有的连接部位均采用标准紧固件，后期维护拆装便捷，易损的传动部件可单独更换，降低长期使用的维护成本。
