燃气阀阀芯自动组装生产设备结构设计

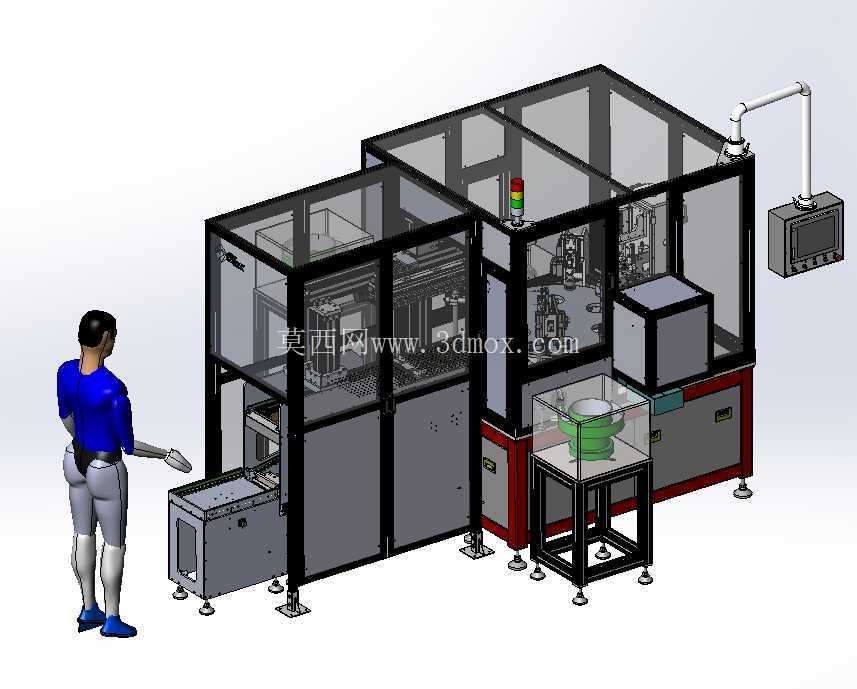

　　这套设备针对民用燃气阀阀芯组件的批量装配工序开发，核心覆盖阀芯橡胶密封圈压装、阀杆与阀芯座对位铆接、气密性初检三个核心工序段，替代传统人工逐工位装配的作业模式，适配家用燃气灶、燃气热水器两类主流燃气控制阀的阀芯规格，可兼容直径12mm到28mm区间的铜质、铝质阀芯基座装配需求。从产线布局来看，设备采用双工位转盘衔接多作业单元的结构，左侧设置人工上下料接驳工位，作业人员仅需将预装了阀杆的阀芯基座放置在定位治具上，后续工序全部由设备自动完成，单工位作业节拍控制在8秒以内，单班产能可稳定达到3200件以上，相比人工作业模式装配一致性偏差可降低72%，避免人工压装密封圈时出现的密封圈切边、压装不到位导致的燃气泄漏隐患。

　　设备外围采用铝型材框架搭配透明亚克力防护门做全封闭防护，顶部设置三色状态警示灯，可实时反馈设备运行、待料、故障三类状态，防护门配备安全联锁开关，任意一扇防护门开启时设备动力轴会立即锁止，避免作业人员误入作业区间发生机械伤害。上料单元采用振动盘直振送料结构，针对O型密封圈、定位卡簧两类小尺寸易缠绕零件做了定向分选轨道设计，轨道末端设置光纤检测工位，可自动剔除叠料、反料的异常零件，避免不合格零件进入装配工位导致卡机。压装单元采用伺服电缸作为动力输出，压装行程、压装压力可根据不同阀芯型号做参数化调整，压装过程实时采集压力位移曲线，当压装力超出阈值区间时设备自动判定为不合格品，将工件分流至不合格品出料槽，避免不合格品流入下一道工序。

　　对位工位配备视觉定位系统，可自动识别阀芯基座上的定位缺口位置，驱动转盘调整工件角度，保证阀杆卡槽与后续装配的锁止片位置精准对位，对位精度控制在±0.05mm以内，避免人工对位时出现的角度偏差导致的阀杆卡滞问题。设备底部全部采用可调式防震脚杯做安装支撑，可适配车间地面存在的30mm以内的高度差，安装时不需要额外做预埋地基，整体设备占地尺寸为长2800mm、宽1600mm、高2100mm，对接车间常规220V交流电源、0.5-0.7MPa压缩气源即可投入使用，不需要额外配置其他辅助动力设施。

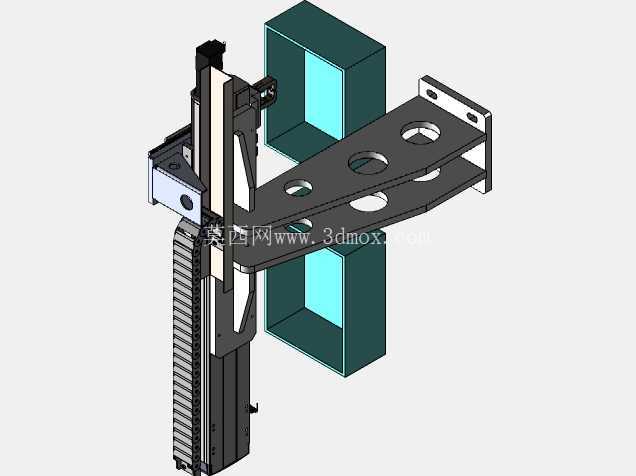

　　右侧悬挂的触控操作终端采用可旋转悬臂结构，作业人员可根据操作站位调整屏幕角度，操作界面内置参数存储功能，切换生产型号时仅需调用对应预设参数即可完成换型，换型时间不超过15分钟，适配多品种小批量的阀芯生产需求。设备内部的走线、走管全部采用拖链做防护，避免设备长期运行过程中管线磨损导致的电路、气路故障，各运动轴全部设置硬限位与软限位双重保护，防止伺服轴超程运行导致的机械结构碰撞损坏。在气密性初检工位，设备采用差压式检测原理，向装配完成的阀芯组件内部通入15kPa的压缩空气，保压3秒后检测压力降数值，自动判定阀芯密封圈的密封性能是否达标，检测精度可达0.1Pa，可有效筛选出密封圈存在细微损伤的不合格产品。出料工位设置合格品与不合格品两个出料通道，合格品通过皮带线输送至接料盒，不合格品单独收集做返工处理，整个作业过程不需要人工干预，仅需一名作业人员兼顾上下料与设备运行状态巡查即可，可同时兼顾2到3台同类型设备的作业值守，大幅降低装配工序的人工成本投入。
