折叠式四旋翼航拍无人机结构设计

这款折叠式四旋翼飞行器的结构设计，核心围绕消费级航拍场景的便携需求展开，在结构紧凑性与飞行稳定性之间做了针对性的平衡。从实际应用场景来看，这类小型四旋翼飞行器主要面向个人航拍、户外场景记录、小型活动跟拍等民用场景，不需要专业级大载重无人机的冗余结构，重点要满足日常携带的便利性，以及低空低速飞行下的姿态稳定需求。

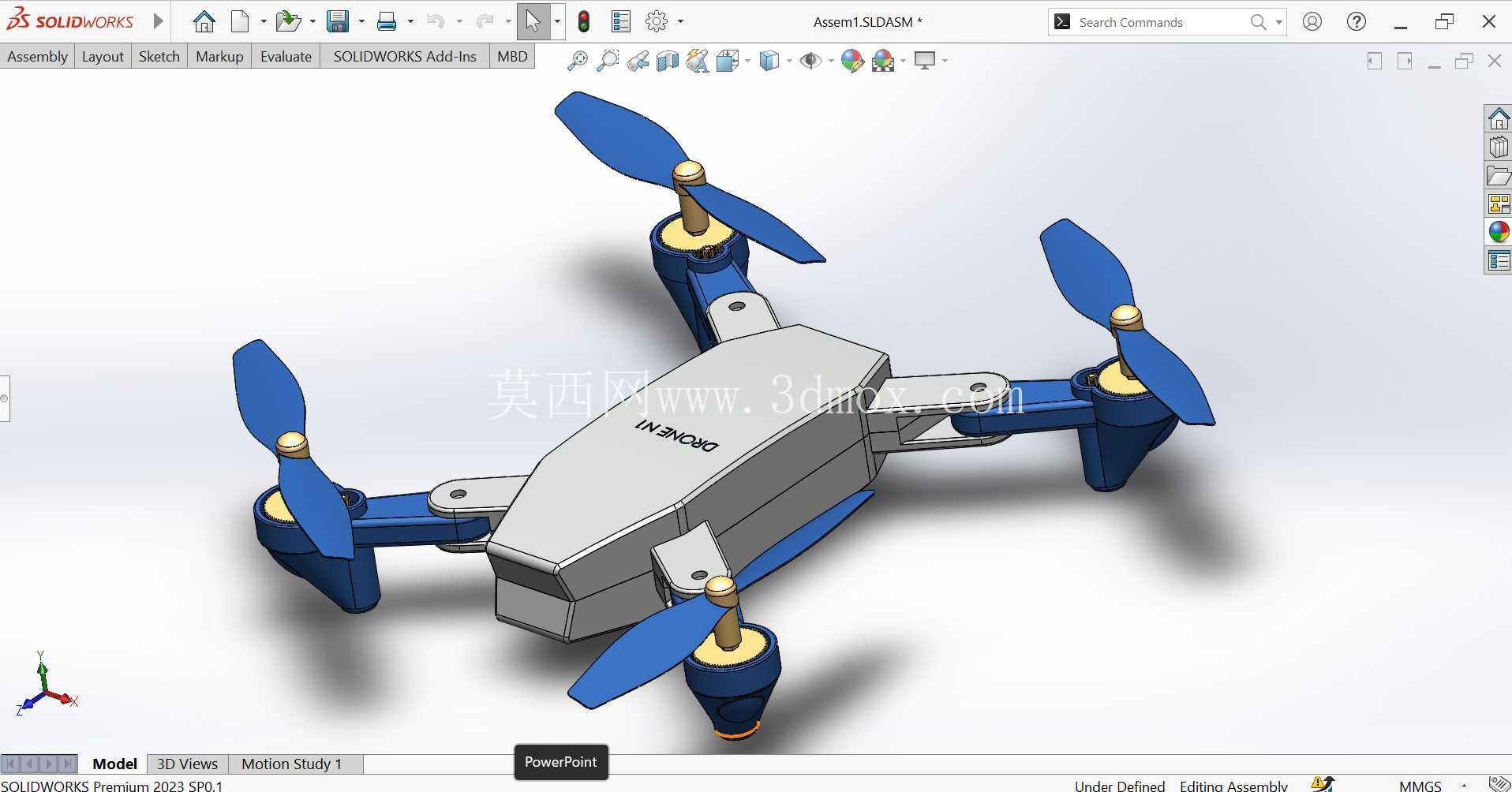

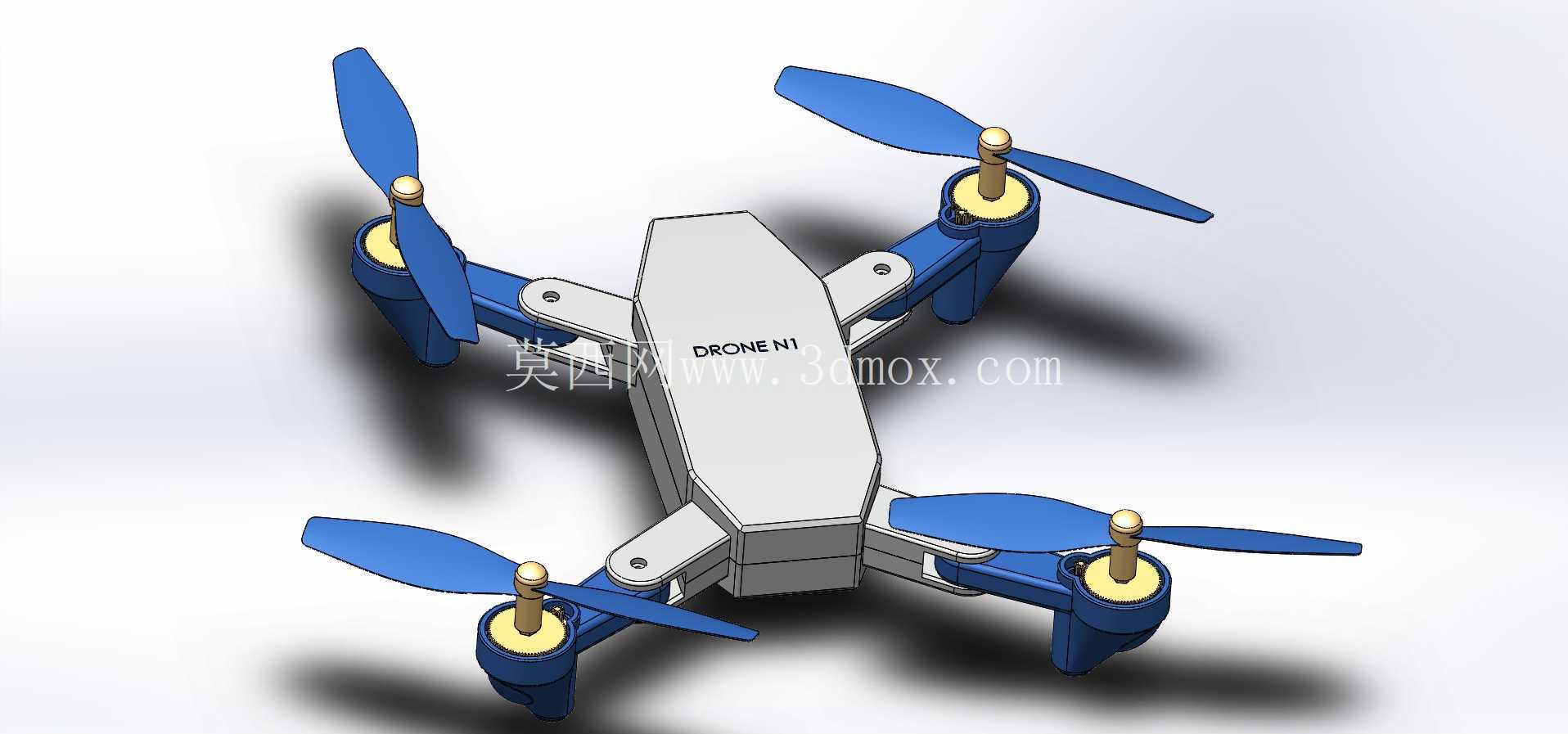

从功能特性上看，该机型采用四轴独立动力布局，每个机臂末端独立安装动力单元，旋翼旋转时产生的升力通过四个支点均匀传递到中心机身，配合飞控系统的实时姿态调整，可实现悬停、前后平移、转向、升降等全向飞行动作。机臂与中心机身的连接位置设计了铰接折叠结构，非使用状态下可将四个机臂向机身方向收拢，大幅缩小收纳体积，能够轻松放入普通背包甚至外套口袋，解决了传统固定机臂无人机携带不便的痛点。中心机身采用多边形切边造型，上表面预留了设备安装平面，可根据需求搭载轻量化的航拍相机模块、图传天线等功能组件，机身内部的腔体用于放置飞控主板、电池仓、电调等核心电子元件，腔体边缘做了加强筋设计，在降低机身自重的同时保证结构强度，避免飞行过程中机身产生共振影响飞行稳定性。

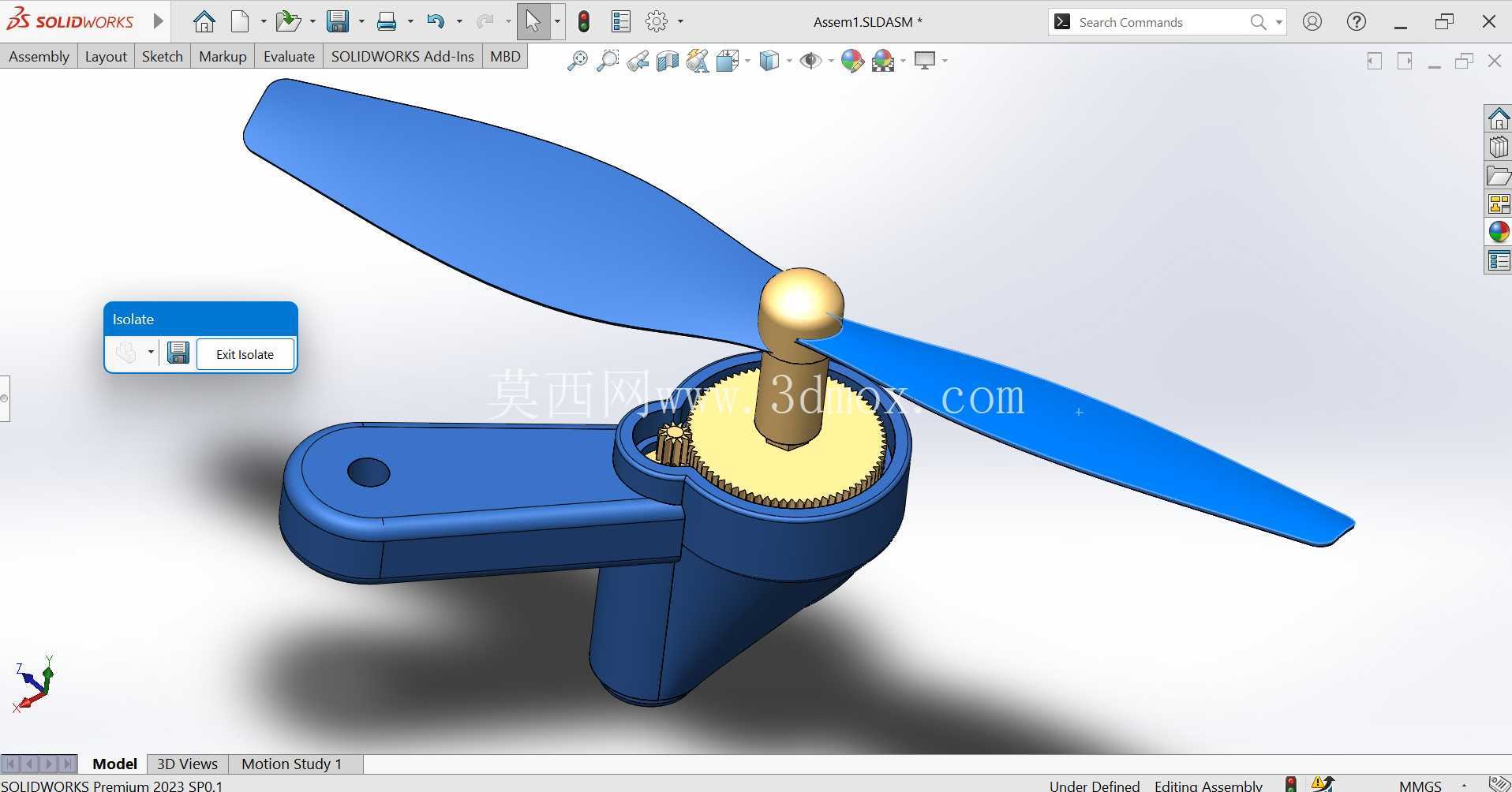

设计思路上，首先确定了动力单元的布局边界，四个旋翼的旋转平面保持在同一水平高度，相邻旋翼的旋转方向相反，以此抵消旋翼旋转产生的反扭矩，不需要额外的尾桨结构就能维持机身航向稳定。机臂的长度经过匹配计算，保证旋翼旋转时不会与相邻机臂、中心机身产生干涉，同时让四个升力点的分布范围足够支撑机身的姿态调整力矩，避免因机臂过短导致飞行姿态响应过于灵敏、操控难度上升。动力单元的安装座做了同轴定位设计，保证电机输出轴与机臂平面垂直，避免旋翼旋转时产生额外的侧向分力，降低动力损耗的同时减少飞行过程中的异常震动。

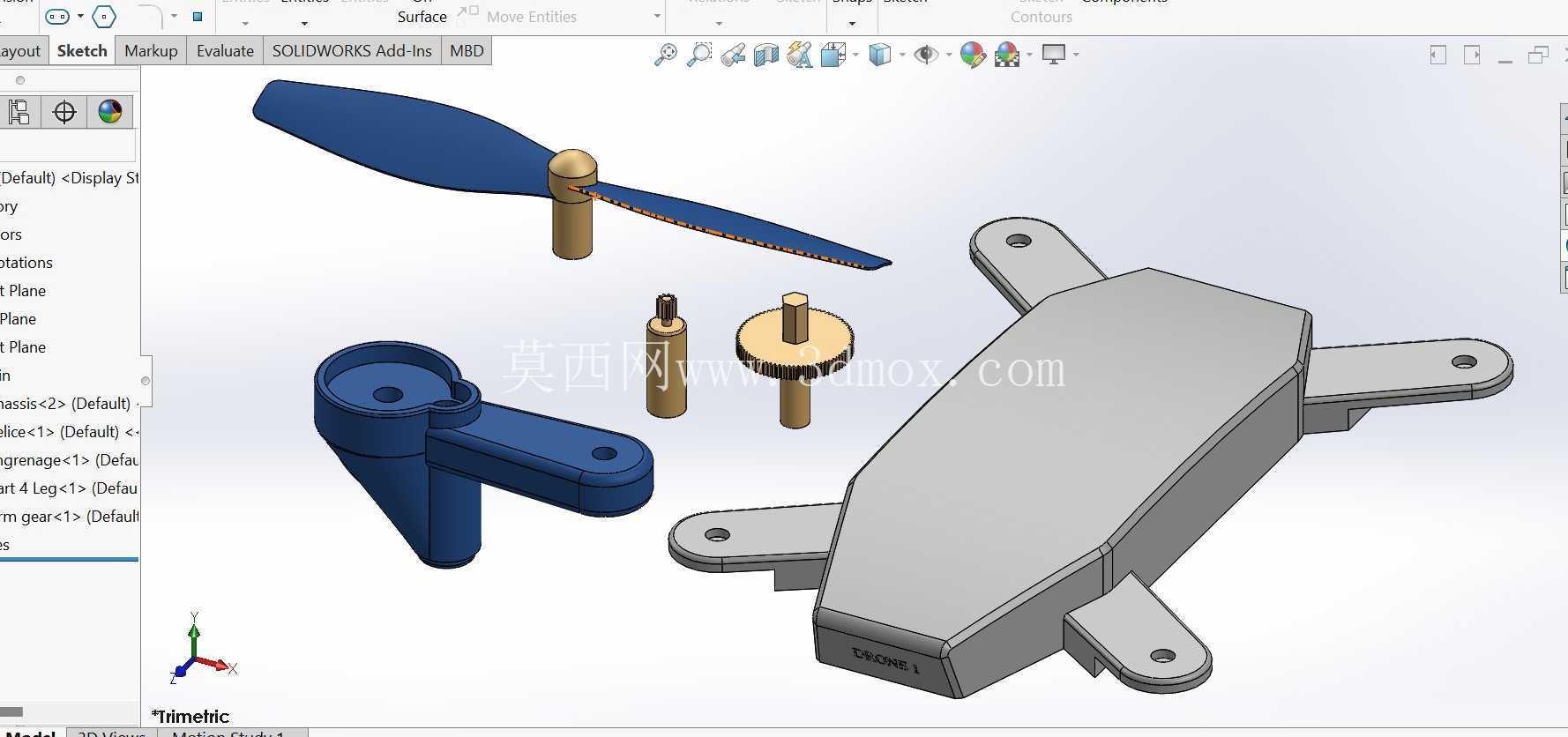

从安装边界来看，机臂展开状态下，整机的对角线尺寸控制在适合近景飞行的范围，不会因尺寸过大导致在狭小空间内飞行时容易碰撞障碍物；机臂收拢后，整体轮廓接近中心机身的外接矩形尺寸，收纳状态下没有突出的尖锐结构，避免携带过程中剐蹭其他物品。旋翼采用快拆式安装结构，与电机输出轴通过卡扣配合，不需要额外工具就能完成旋翼的更换，日常维护时可以快速替换受损的旋翼部件。机身底部预留了电池安装的定位槽，电池采用插拔式安装，更换电池时不需要拆解机身外壳，能够快速完成能源补给，提升连续使用的效率。

在结构细节处理上，机臂与机身的铰接位置设置了定位卡点，机臂展开到工作位置时会自动卡紧，避免飞行过程中机臂受升力作用产生折叠松脱，收拢时按压解锁卡扣即可完成折叠操作，操作逻辑简单可靠。机身外壳的边角全部做了圆角过渡处理，既能够降低飞行过程中的空气阻力，也能在发生轻微碰撞时减少冲击力对机身结构的损伤，同时避免尖锐边角对使用者造成划伤。旋翼的翼型采用低雷诺数下的高升阻比设计，在小型电机的输出功率范围内能够提供足够的升力，同时降低旋翼旋转时的噪音，提升使用体验。
