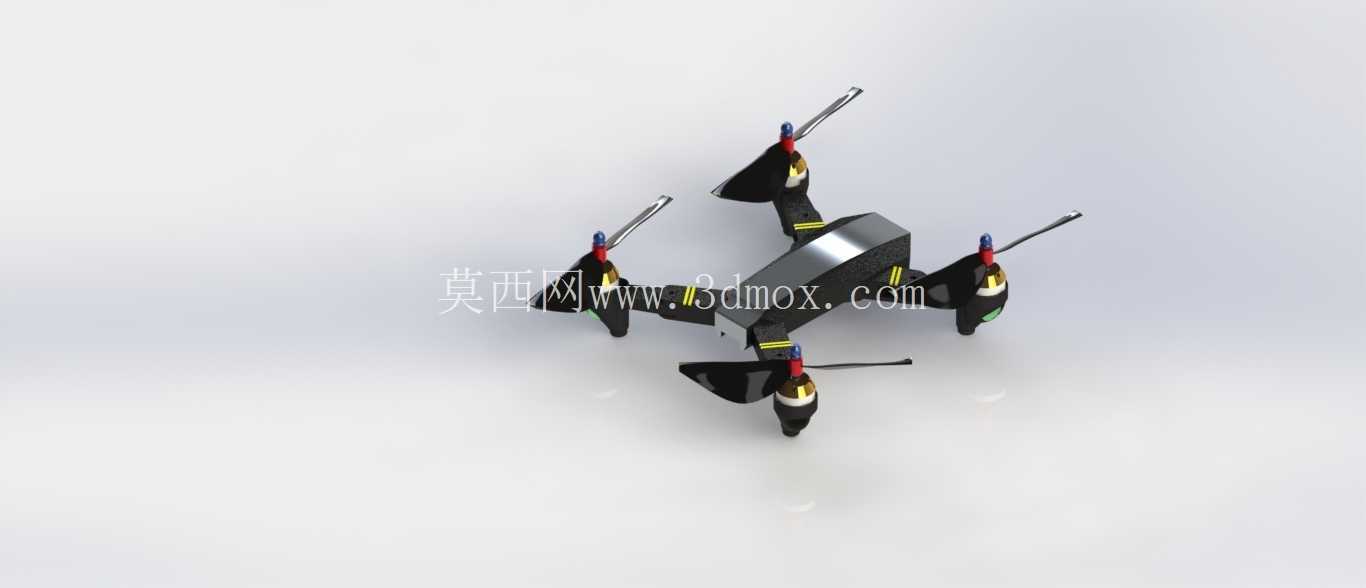

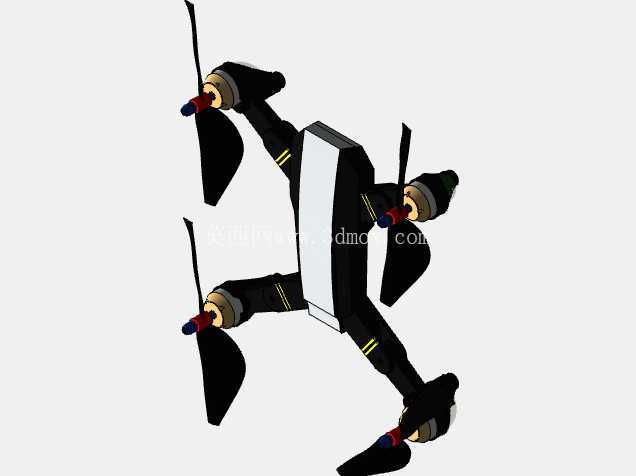

配6英寸NACA-M18螺旋桨紧凑型四轴飞行器

这款四轴飞行器的机架采用紧凑型X型布局设计，核心围绕6英寸NACA-M18翼型螺旋桨做匹配优化，首先从气动效率层面看，NACA-M18翼型本身是经过大量风洞验证的低速高效翼型，针对多旋翼低空悬停、前飞的工况做了升阻比调校，搭配6英寸的桨径尺寸，能在推力输出和功耗之间找到更平衡的区间，避免大桨带来的机架尺寸冗余，也不会因为小桨导致动力效率不足，适合做小型航拍、科研教学、原型验证类的飞行平台使用。

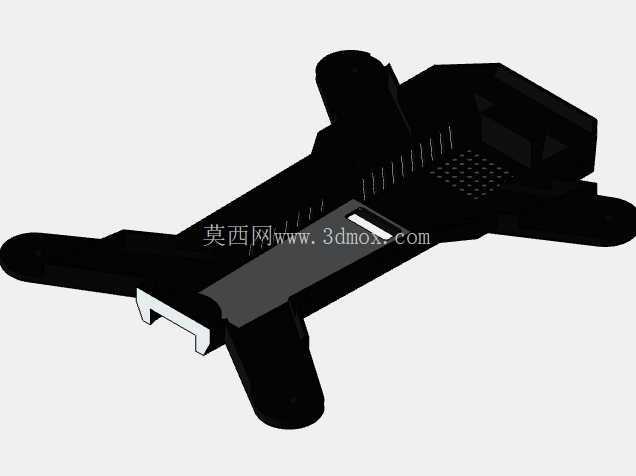

从实际应用场景出发，这类紧凑四轴可以覆盖高校航模社团的飞行原理教学、小型环境监测载荷搭载、室内外短距离巡检作业的原型测试，机架本身预留的安装空间足够兼容常规的无刷直流电机，这类电机也是目前消费级、工业级小型无人机通用的动力部件，不需要额外定制电机安装座，降低了原型制作的配件采购成本。中央枢纽区域的安装位做了分层设计，最上层可以放置飞控主板，中间层预留电池仓的固定位，下层可以拓展搭载轻量化的有效载荷，比如微型摄像头、气体传感器、小型投放机构，安装孔位采用通用的孔距标准，能适配市面上主流的开源飞控和商用飞控硬件，不需要二次打孔修改机架结构。

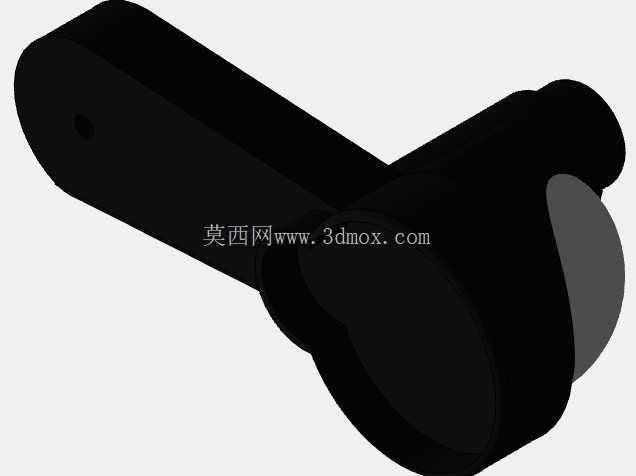

设计思路上优先考虑了飞行稳定性，X型机架的四个机臂长度做了等长调校，机臂的重心分布和电机安装座的位置做了配平计算，避免飞行过程中出现偏航力矩不均的问题，机臂本身的结构强度做了冗余设计，在保证轻量化的前提下，能承受常规飞行的震动和轻微碰撞的冲击力，不会因为日常起降的冲击出现机臂变形。螺旋桨的安装座采用快拆结构的兼容设计，既可以使用常规的自紧桨夹，也能适配快拆桨座，方便户外作业时快速更换受损螺旋桨。

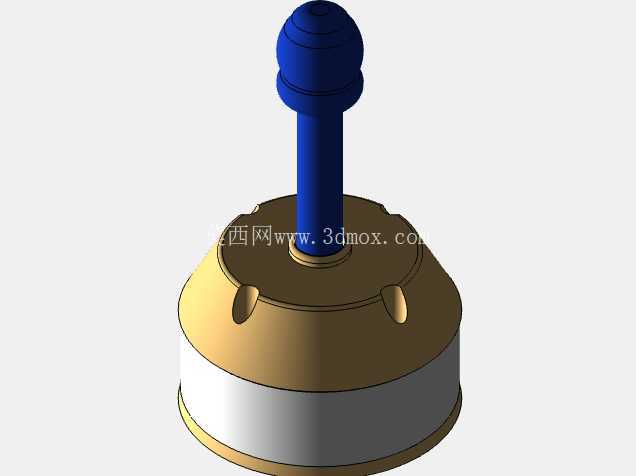

安装边界方面，机臂末端的电机安装孔位适配常见的22系列、23系列无刷电机，安装孔距覆盖16mm、19mm两种通用规格，不需要额外转接件；中央枢纽的飞控安装孔位兼容30.5*30.5mm、20*20mm两种标准飞控安装孔距，电池仓可以容纳2S-4S规格的锂聚合物电池，最大支持尺寸为70mm*35mm*20mm的电池安装，整机对角线轴距控制在250mm级别，属于小型四轴的范畴，既可以在室外开阔场地飞行，也能在较大的室内空间完成飞行测试。

从结构设计的细节来看，机架的机臂和中心板的连接位置做了加强筋处理，避免长时间飞行的震动导致连接位置出现疲劳断裂，起落架的高度预留了足够的离地间隙，保证搭载下置载荷的时候不会和地面发生剐蹭，同时起落架的结构做了减震设计，能吸收硬着陆时的冲击力，保护飞控和电池等核心部件。螺旋桨的翼型建模严格按照NACA-M18的翼型坐标生成，保证气动仿真的结果和实际飞行的性能表现一致，适合做空气动力学相关的仿真验证，也可以直接用于原型机的3D打印制作或者开模生产，所有的安装配合尺寸都按照机械设计的公差标准做了预留，装配的时候不会出现干涉问题。

这类四轴平台的扩展性也做了充分考虑，中心板的边缘预留了多个外设安装孔位，可以扩展安装GPS模块、数传天线、LED指示灯等常用配件，不需要额外粘贴固定，保证整机的结构整洁度，同时也减少了配件脱落的风险。动力匹配方面，6英寸螺旋桨搭配2204、2205系列的无刷电机，配合20A-30A的电调，就能满足整机起飞重量在500g以内的飞行需求，预留的推力冗余足够应对3-4级风的室外飞行工况，不会因为风力干扰出现飞行姿态失控的问题。
