单驱双工位日内瓦轮间歇传动结构

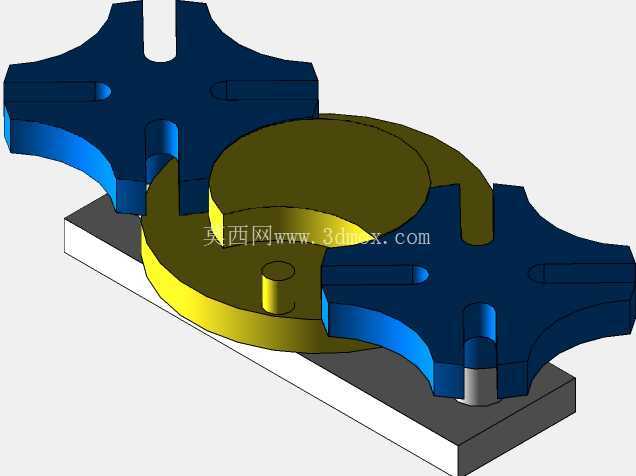

　　这套双日内瓦轮组合传动结构，核心解决单驱动源下双工位同步间歇送料的分度需求，在多工位转盘装配、包装线步进送料、印刷设备工位切换场景中应用广泛，相比传统单槽轮分度结构，可在同一驱动输入下实现两个输出端的错相位间歇动作，省去额外的分动箱与同步轮组，大幅缩减传动链的冗余部件。从实际装配边界来看，整套机构安装基准为底部的平板安装座，两个槽轮的中心距与主动拨盘的回转直径严格匹配，拨盘上的圆柱销切入槽轮径向槽时无硬冲击，锁止弧面的配合间隙控制在0.02mm以内，避免分度到位后出现工位窜动。

　　设计过程中优先考虑了传动平稳性，两个日内瓦轮的槽数均采用四槽结构，对应每次90度的分度转角，拨盘每回转一周，两个槽轮先后完成一次分度动作，错相位角度设置为180度，可适配上下料同时作业的工位布局，比如在小型零件压装设备中，一个槽轮带动上料转盘转位时，另一个槽轮刚好处于锁止状态完成压装工序，两个动作互不干涉，节拍匹配度更高。外形结构上，槽轮的外缘做了圆弧过渡处理，避免拨销切入时的应力集中，拨盘的锁止弧与槽轮的凹弧面采用等半径设计，锁止状态下可承受一定的径向负载，不需要额外添加定位销就能满足普通轻载工位的定位精度要求。

　　安装时需要注意主动轴与两个槽轮轴的平行度公差，控制在0.01mm/100mm以内，否则会出现拨销卡滞、锁止弧面磨损过快的问题，底部安装座预留了标准的沉头安装孔，可直接固定在设备的安装铝板上，不需要额外加工转接板。这套结构的核心优势在于单驱动实现双工位间歇输出，相比采用两个独立槽轮搭配同步带传动的方案，零件数量减少40%，装配调试难度更低，传动回差更小，在轻载高速的间歇分度场景中，最高输入转速可达到120rpm，分度定位精度可控制在±0.05度以内，完全满足小型自动化设备的工位转位需求。

　　设计时针对槽轮的切入冲击做了优化，拨销的端部做了倒角引导，槽口位置加工了微量的让位斜角，拨销进入径向槽的瞬间为线接触逐步过渡到面接触，有效降低了高速运转时的冲击噪音，相比传统未做修形的槽轮机构，运转噪音可降低15分贝左右。在实际选型适配时，可根据工位负载大小调整槽轮与拨盘的厚度，轻载场景下采用6mm厚度的铝合金材质即可满足强度要求，重载场景可更换为45号钢调质处理，拨销采用轴承钢材质做淬火处理，表面硬度达到HRC55以上，可大幅提升耐磨寿命。整套机构的传动逻辑清晰，没有复杂的异形零件，所有回转件均为回转体或盘类零件，加工工艺性好，普通数控铣床即可完成所有零件的加工，不需要特殊的工装夹具，适合小批量设备的定制化生产，在桌面型自动化装配设备、小型包装机械、多工位检测设备中都能直接套用该结构，只需要根据实际的分度角度需求调整槽轮的槽数与拨盘的拨销数量，即可适配不同的工位数量与节拍要求。
