摩托车螺旋弹簧液压减震结构设计

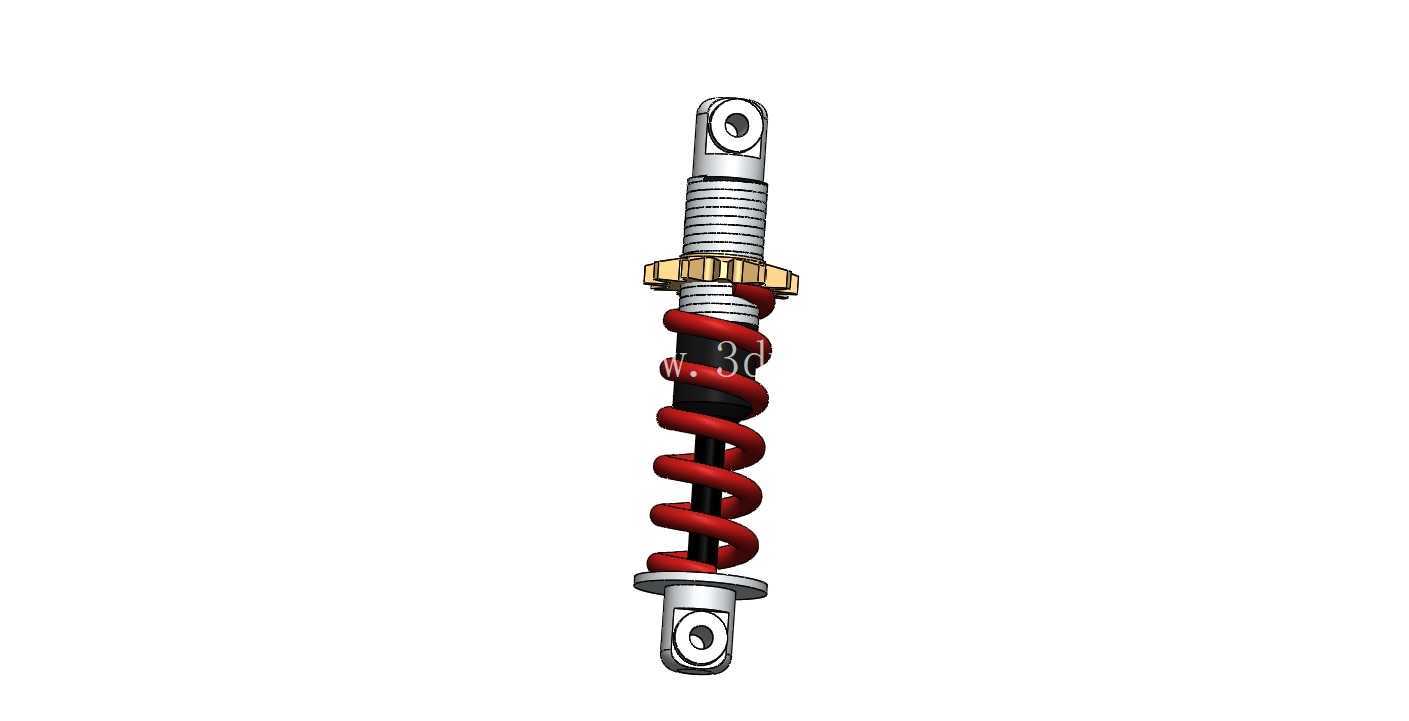

　　上下两端的吊耳安装位采用带衬套的通孔设计，上端连接车架后摇臂铰接点附近的安装座，下端连接后摇臂的减震固定位，安装孔的同轴度公差控制在0.1mm以内，避免装配后出现额外的侧向掰扯力；吊耳与阻尼筒本体的连接部位做了圆弧过渡加强，应对颠簸路面的瞬时冲击载荷时不会出现应力集中断裂的问题。阻尼调节部分在弹簧上端设置了多档位可调的预压调节环，通过旋转调节环改变弹簧的初始预压缩量，可适配不同载重需求——单人骑乘时调至较低预压档位能获得更软的滤震效果，双人载重或载物时调高预压档位可避免减震打底，同时保证足够的支撑性，防止过弯时侧倾过大。弹簧部分采用变节距设计？这款减震结构主要适配中小排量跨骑、踏板摩托车的后悬挂安装位，也可经参数调整后用于电动两轮车、全地形四轮小车的行走缓冲系统，核心作用是过滤路面颠簸传递到车架的冲击，避免轮组跳动时车身姿态失控，同时保证轮胎与地面的有效贴合度，提升行驶抓地力与骑乘舒适度。从结构设计逻辑来看，整体采用圆柱螺旋压缩弹簧与液压阻尼筒同轴嵌套的布局，这种布局能在有限的安装空间内最大化利用径向尺寸，相比旁置阻尼的结构同轴度更好，侧向受力更均匀，能减少长期使用后阻尼杆偏磨导致的漏油问题。

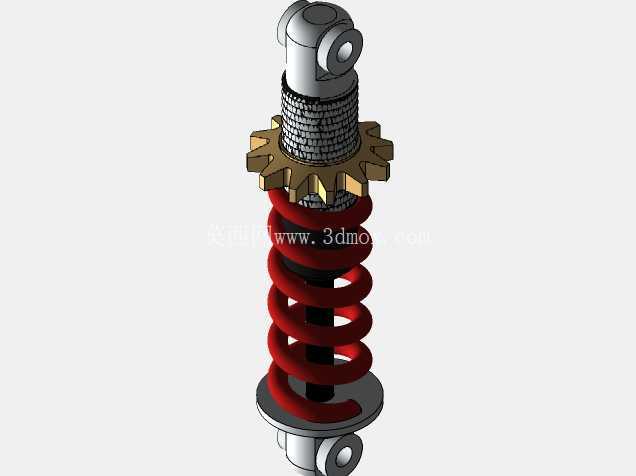

　　不，这款是等节距圆柱螺旋弹簧，弹簧丝直径经过载荷校核，在最大压缩行程下的剪切应力处于弹簧钢材料的许用应力范围内，弹簧表面做了喷丸强化处理提升疲劳寿命，红色涂装部分是防锈涂层加耐磨面漆，避免行驶中泥水砂石击打导致弹簧锈蚀失效。阻尼筒内部的活塞设置了不同孔径的单向阀组，压缩行程时油液通过大孔径阀组流动，阻尼力较小，能快速吸收路面的小幅颠簸；回弹行程时油液只能通过小孔径阀组回流，阻尼力更大，能拉住弹簧的快速回弹，避免车身出现多余的上下弹跳，也就是常说的减震“拉不住”的问题。

　　安装边界方面，整体伸展总长度适配多数125-250cc排量摩托车后减震的安装距范围，最大压缩行程预留了足够的安全余量，不会出现极限压缩时阻尼筒触底的情况；阻尼杆表面做了镀铬硬化处理，表面粗糙度达到Ra0.8以下，配合防尘封与油封的双层密封结构，能阻挡泥水、灰尘进入阻尼筒内部，延长油封的使用寿命，减少漏油故障的发生。在实际应用场景中，这类减震不仅能应对城市铺装路面的井盖、减速带等小幅颠簸，在非铺装的乡村土路、砂石路面行驶时，弹簧与阻尼的匹配调校能快速吸收连续的小幅振动，遇到较大坑洼的冲击时，弹簧的刚度与阻尼的卸力能力配合，不会把硬冲击直接传递到车架与骑乘者身上。

　　设计过程中需要重点校核几个核心参数：一是弹簧的刚度曲线，要保证在常用压缩行程内刚度变化平缓，不会出现前段过软后段突然变硬的突兀感；二是阻尼力的速度特性，不同活塞运动速度下的阻尼力要匹配弹簧刚度，避免出现阻尼过大导致减震过硬、或者阻尼过小导致弹簧余震过多的问题；三是安装吊耳的强度，要模拟整车满载过坑时的最大冲击载荷，做有限元应力分析，保证吊耳部位的安全系数达到2.5以上，避免行驶中断裂引发安全事故。另外，阻尼筒的储油腔设计要考虑油液的热膨胀空间，长时间连续颠簸行驶时油液温度升高会出现体积膨胀，预留足够的气腔空间能避免内部压力过大导致油封漏油。这款结构的拆解维护也比较方便，调节环采用标准卡簧卡位，更换弹簧或者维护油封时不需要特殊的专用工具，适合售后维修场景的拆装操作，零部件的通用化程度较高，弹簧、油封、衬套等易损件都能和同规格的通用减震配件互换，降低后期的维护成本。
