8mm转5mm轴径步进电机连接转接件

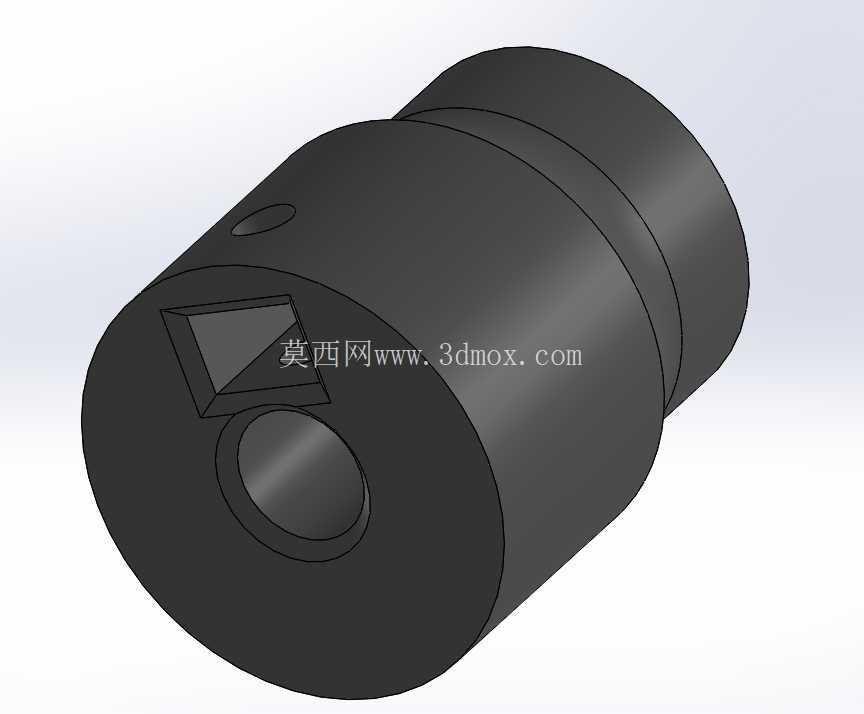

　　在小型DIY数控设备的改装搭建过程中，经常会遇到驱动端与执行端轴径不匹配的问题，尤其是采用NEMA17规格步进电机作为驱动源的小型CNC机床、桌面级雕刻设备场景里，电机输出轴多为5mm直径，而不少定制化的传动丝杆、光杆输出端采用8mm直径，二者无法直接同轴连接传递扭矩，这款轴转接件就是针对这类场景设计的同轴传动连接部件。从结构设计来看，整个转接件采用同轴阶梯套筒结构，大端适配8mm直径轴杆，小端适配5mm直径的步进电机输出轴，整体为圆柱外形，没有多余的外凸结构，能够在紧凑的安装空间内完成装配，不会和周边的电机安装座、丝杆支撑座产生运动干涉。转接件的侧壁设计有矩形空腔，用于嵌入标准M4规格螺母，对应位置开有螺栓过孔，安装时不需要额外在狭小空间内扶持螺母对位，只需要提前将M4螺母卡入矩形空腔内，先将两端分别套入待连接的8mm杆与5mm电机轴，调整好同轴度与轴向位置后，从上方拧入M4螺栓，通过螺栓的顶紧力分别固定两端的轴杆，即可完成刚性连接，整个安装过程不需要复杂的工装，仅用常规内六角扳手就能完成操作，非常适合个人DIY场景下的快速装配。

　　相比市面上常见的顶丝式刚性联轴器，这款转接件的螺母嵌入设计能够避免顶丝直接接触轴面造成的轴面压痕损伤，同时矩形空腔对螺母的周向限位，能够在设备长期运行产生振动时，避免螺栓跟转松脱，连接可靠性更高，完全可以替代设备原厂配备的专用连接器，不需要针对轴径差异额外定制加工金属联轴器，大幅降低小型DIY设备的搭建与改装成本。从安装边界来看，转接件的最大外圆直径控制在合理范围，适配NEMA17步进电机的安装法兰尺寸，安装后不会超出电机法兰的外轮廓范围，轴向长度也经过优化，不会额外增加传动链的轴向尺寸，不需要调整原有电机的安装位置或者丝杆的支撑间距，直接替换原有连接部件即可使用。

　　在扭矩传递能力上，通过螺栓顶紧结合轴与套筒内壁的摩擦力，能够满足小型桌面CNC机床、3D打印设备、小型雕刻机的传动扭矩需求，不会出现传动打滑的问题，同时3D打印的加工方式也方便使用者根据自身实际的轴径公差，对内壁配合尺寸进行微调，获得更合适的配合松紧度，既不会因为间隙过大产生传动回差，也不会因为过盈量过大导致装配困难。在实际使用场景中，除了DIY CNC机床与步进电机的连接，这款转接件也可以用于其他需要实现5mm与8mm轴径同轴连接的低负载传动场景，比如小型传送带驱动端、桌面级自动化送料机构的轴连接，只要传递扭矩在3D打印材料的承受范围内，都可以通过这类结构实现快速连接，不需要复杂的机加工流程，缩短设备改装的周期。

　　设计过程中充分考虑了3D打印的工艺特性，整个部件没有大角度的悬空结构，不需要额外添加支撑结构就可以完成打印，打印完成后仅需要简单去除支撑毛刺就可以投入使用，矩形空腔的尺寸与标准M4螺母的外形尺寸采用小间隙配合，打印完成后螺母可以顺利卡入，同时不会出现晃动，保证顶紧时的受力均匀。两端的轴孔深度经过匹配设计，分别对应5mm电机轴的标准插入深度与8mm传动杆的常用插入长度，保证两端轴的插入深度足够，不会因为插入深度不足导致轴连接的刚性不足，出现传动偏摆的问题，同轴度公差控制在3D打印工艺能够稳定达到的范围内，装配后传动过程中的径向跳动量可以满足小型桌面设备的运行精度要求，不会因为转接件的同轴度误差导致传动卡顿或者电机负载异常增大。
