激光折弯成型电缆拖链支架结构

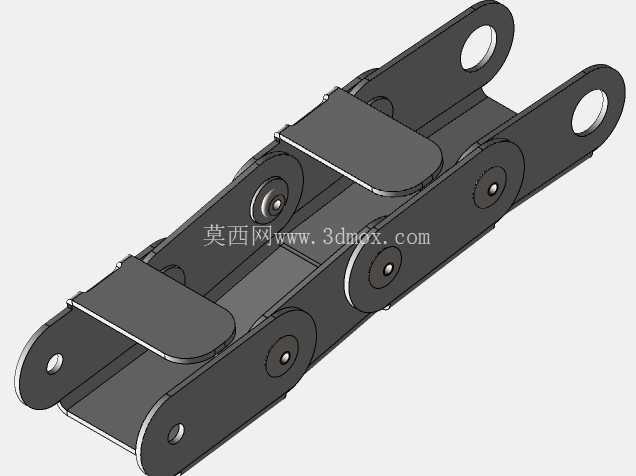

　　这款钣金成型的线缆承托构件，主要应用在工业设备线缆往复移动的布线场景中，比如激光切割机的随动走线、折弯机的活动轴布线、自动化产线滑台的线缆防护，替代传统的硬管布线方式，避免设备运行过程中电缆反复弯折出现线芯断裂、外皮磨损的问题。从结构设计来看，整体采用节段铰接的形式，每一节单元都由左右对称的链板、上下承托盖板组成，链板之间通过铆接的销轴实现转动连接，相邻节段的转动角度被限制在合理范围内，既可以满足设备走线所需的弯曲半径要求，又不会出现过度弯折挤压内部电缆的情况。上下盖板采用搭扣式的贴合设计，不需要额外的紧固件就可以固定，后期维护更换线缆的时候，只需要掀开对应节段的盖板就能操作，不需要整段拆解拖链，大幅降低现场运维的工作量。

　　设计阶段优先考虑了钣金加工的工艺可行性，所有链板、盖板的零件外形都采用无锐角的轮廓，激光切割下料的时候不需要额外处理尖角毛刺，折弯工序的折弯边都预留了足够的折弯避空位，不会出现折弯干涉、板材拉伤的问题，链板上的铰接孔采用一次冲孔成型，孔位公差控制在合理范围，装配的时候销轴可以顺畅压入，不需要二次铰孔加工。安装边界方面，两端的链板预留了圆形安装固定孔，可以直接通过螺栓固定在设备的固定端和移动端安装面上，固定孔的位置经过校核，当拖链运行到极限弯曲位置时，不会和设备周边的结构件发生运动干涉；内部的承托空间尺寸经过匹配设计，可以容纳多根不同线径的动力电缆、信号线缆，线缆排布的时候预留10%左右的空余空间，避免拖链往复运动时线缆之间相互摩擦挤压。

　　实际使用过程中，这种钣金材质的拖链支架相比工程塑料拖链，承载能力更强，可以承托大线径的粗电缆，在有切削液、金属碎屑的加工车间环境中，抗老化、抗磨损性能更优，不会因为长期接触切削油出现材质脆化开裂的问题。铰接位置的转动间隙经过合理设计，既不会因为间隙过大导致拖链运行时出现晃动异响，也不会因为间隙过小导致转动卡滞，设备高速往复移动的时候，拖链可以顺畅跟随移动端运动，不会出现卡顿、拉扯线缆的情况。链板的外形做了圆弧过渡处理，和电缆接触的边缘没有毛刺锐边，不会在长期摩擦过程中割破电缆外皮，上下盖板的承托面平整，电缆放置在内部不会出现局部受压变形的问题。

　　在进行三维建模的时候，每一节链板的参数都做了关联设计，调整链节长度、安装孔位的时候，只需要修改对应参数就可以快速生成不同规格的衍生型号，不需要重复绘制草图，能够快速适配不同行程、不同线缆数量的设备布线需求，建模过程中已经提前做了装配干涉检查，所有转动件在全行程运动过程中都不会出现干涉问题，导出的工程图可以直接用于激光下料、折弯加工，不需要后续做大量的工艺修正。
