人体工学升降旋转办公行政椅3D设计模型

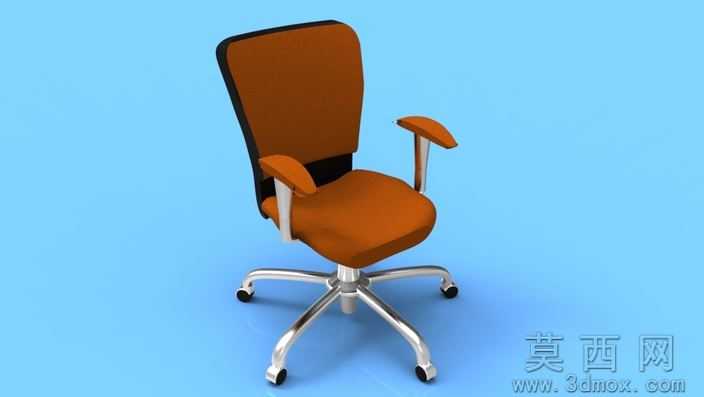

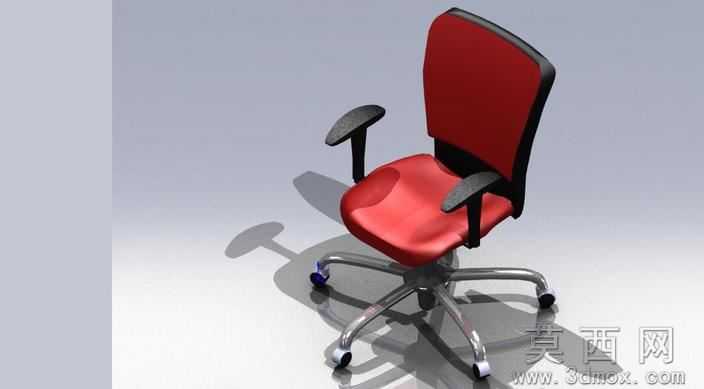

本款行政办公椅三维模型采用SolidWorks2009版本完成全参数化建模，建模流程遵循从核心结构到外观附件的递进逻辑：首先搭建五星脚支撑底座的基准骨架，绘制支腿的拉伸路径与截面轮廓，通过扫描特征生成带弧度的金属支腿，在支腿末端预留脚轮安装轴孔；随后完成气压升降杆的同轴配合建模，匹配升降行程的限位结构参数，再搭建坐垫支撑底盘的装配基准，依次添加靠背连接支架、扶手固定座的特征结构，最后完成软包坐垫、靠背、扶手垫以及装饰护边的外观建模，所有零件均保留完整的建模历史特征，可直接编辑参数调整尺寸。参数设计层面严格参照商用办公椅的通用人体工学尺寸，坐垫离地高度适配400mm-520mm的升降调节范围，靠背总高度设定为580mm，扶手高度距离坐垫面220mm，五星脚支腿展开半径320mm，所有配合间隙预留0.2mm-0.5mm的装配公差，完全符合实际家具生产的尺寸规范。渲染材质部分针对不同部件做了精细化区分：坐垫与靠背的软包部分采用红色哑光皮革材质，添加细微的皮革纹理贴图与柔化高光参数，还原真皮软包的温润质感；扶手垫采用黑色磨砂硬质塑料材质，扶手支架、五星脚底座采用抛光镀铬金属材质，设置高反射率与轻微的模糊反射效果，模拟电镀金属的亮面质感；脚轮采用黑色橡胶与灰色硬质塑料的组合材质，地面添加浅灰色哑光反光地面，通过三点布光打出柔和的阴影效果，完整呈现办公椅的真实外观质感。结构原理上完整还原了升降旋转办公椅的核心功能结构：五星脚搭配万向脚轮实现平面内的任意方向移动，气压杆配合底盘锁紧结构实现坐垫高度的无级调节与悬停锁定，靠背与坐垫的连接转轴预留15度的后仰倾仰角度，可适配不同坐姿的倚靠需求，扶手采用固定高度设计，为肘部提供稳定支撑，所有转动、滑动配合部位均添加了对应的装配约束，可在软件内实现升降、旋转、倾仰的运动仿真演示。软件兼容层面，模型除原生SolidWorks2009格式外，还导出了STEP、IGES、STL三种通用三维格式，STEP与IGES格式可兼容Creo、UG、Catia、Rhino等绝大多数主流三维设计软件，支持直接导入编辑装配；STL格式可直接对接切片软件，用于3D打印手板验证，无需额外修复破面，所有格式均保留完整的零件分层结构，不会出现特征丢失的问题。研发教学应用层面，该模型可作为办公家具设计的参考案例，用于家具结构设计课程的建模教学演示，帮助学习者掌握扫描、装配配合、参数化设计的相关技巧；也可用于办公空间室内设计的场景搭建素材，快速完成办公区域的软装效果呈现；还可作为家具生产企业的前期研发参考，用于调整外观造型、验证结构合理性，缩短产品开模前的研发周期，同时也适合三维建模初学者作为进阶练习素材，掌握工业产品从结构到外观的完整建模流程。
