蓄能器集成阀块液压组件三维设计

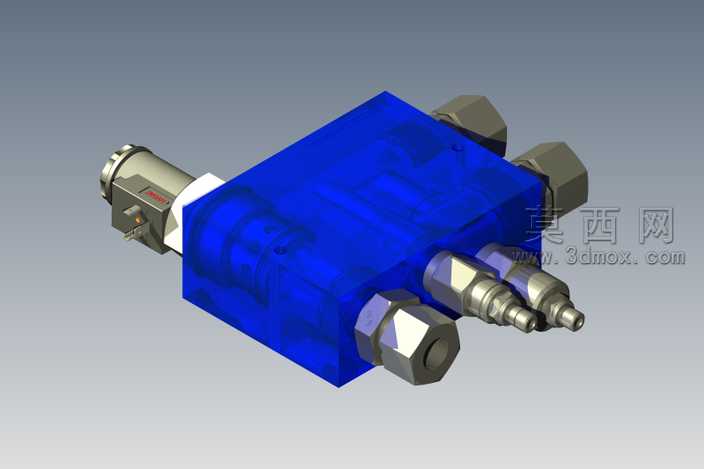

本作品为液压系统配套的蓄能器集成阀块三维设计模型，采用主流三维机械设计软件完成全参数化建模，整体结构经过多轮合理性校验，完全符合液压元件集成设计的行业规范。建模阶段首先梳理阀块的功能逻辑，明确其作为蓄能器集成链接载体的核心定位，需要同时整合电磁阀、溢流阀、排水阀三类核心阀件的安装与流道布局，因此建模时优先规划阀块主体的基体尺寸，采用六面体蓝色透明工程塑料材质作为阀块主体的渲染材质，既可以直观展示内部流道的走向布局，也能清晰区分外部安装的各类金属阀件。外部阀件的建模严格按照液压元件的通用尺寸标准执行，左侧的电磁阀采用金属银灰哑光材质，还原工业电磁阀的壳体质感，表面的接线端口、标识凹槽都做了精细化的细节建模；侧面分布的各类接头采用金属亮面镀铬材质，区分出外螺纹接头、快插接头等不同结构，接头的六角拧动部位、密封锥面都做了精准的结构还原，保证模型的工程实用性。渲染阶段采用渐变灰背景突出主体结构，打光采用多光源组合方案，主光源从左上方投射，清晰勾勒阀块的轮廓结构，辅助光源补充暗部细节，避免金属接头部位出现过暗的死区，透明阀块材质的折射、反光参数经过反复调试，既保留透明属性可以观察内部结构，又不会因为过度透明丢失阀块的实体轮廓。设计思路上采用集成化布局思路，将原本分散布置的三类阀件整合在单一阀块上，大幅减少液压系统的外接管路数量，降低管路泄漏的风险，同时缩小阀组的整体安装占用空间，阀块上的每个安装孔位都对应阀件的安装尺寸做了适配，流道的孔径根据液压系统的流量参数做了匹配设计，避免出现流道阻流、压力损失过大的问题。模型的装配关系完全按照实际装配逻辑设置，各个阀件与阀块之间的配合约束准确，可直接用于液压系统的装配干涉校验、工作原理演示，也可作为液压集成阀组设计的参考案例，帮助设计人员快速理解集成阀块的布局逻辑与结构设计要点。
