六角输出轴末端齿轮换挡啮合结构

这套齿轮啮合结构主要面向小型动力传输场景的换挡需求，适配1/2英寸六角输出轴的末端安装，核心作用是实现动力传输路径的接合与分离，常见于小型竞赛机器人、模块化传动单元、轻型自动化输送线的挡位切换工位。从实际使用场景来看，这类结构不需要复杂的多挡位同步器，依靠换挡销的直线位移就能完成齿轮与轴的锁止或脱开，相比传统花键换挡结构，零件加工难度更低，装配容错空间更大，适合小批量定制设备的快速搭建。

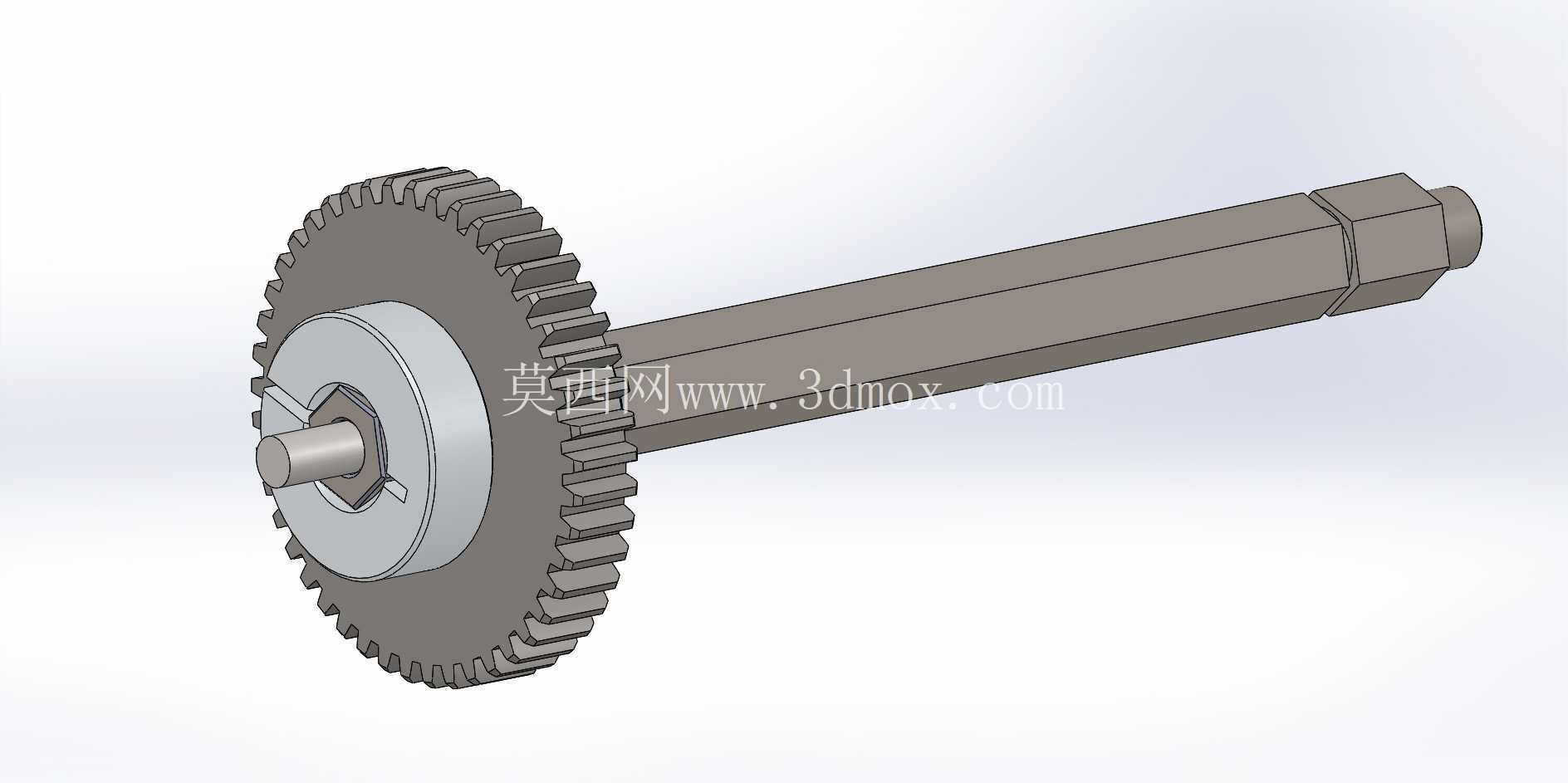

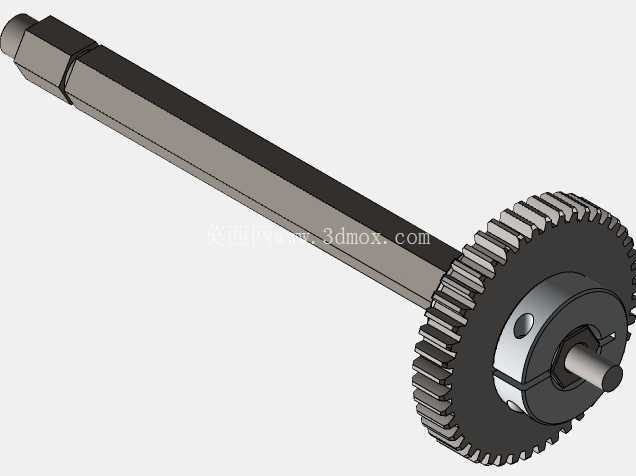

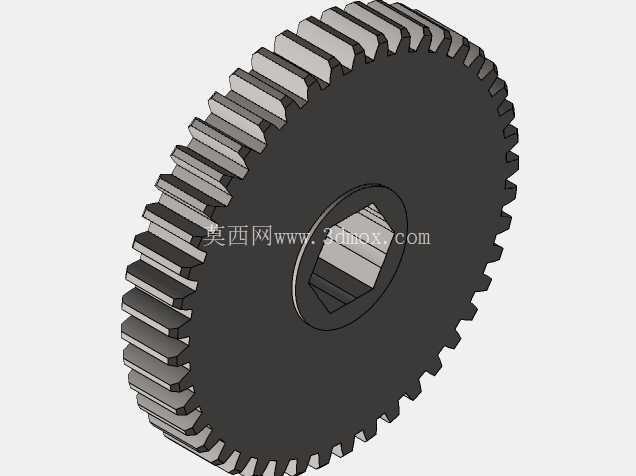

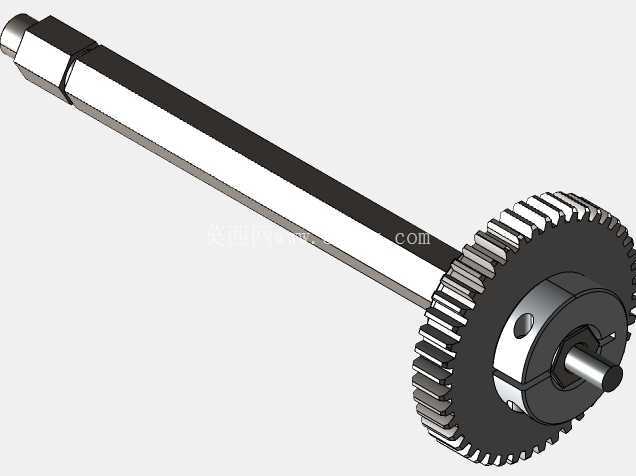

结构设计上，核心传动件采用直齿圆柱齿轮与六角轴的配合逻辑，齿轮内孔预留了与换挡销匹配的卡槽，平时换挡销在自由状态下，齿轮可绕六角轴空转，动力不会传递到输出端；当执行件推动换挡销卡入齿轮端面的卡槽后，齿轮与六角轴形成刚性连接，轴随齿轮同步转动，完成动力接合。执行端既可以搭配伺服电机做精准的挡位位置控制，也能替换为电磁阀加复位弹簧的低成本方案，适配不同预算的设备需求，大部分结构件可直接选用标准传动件拼装，不需要单独定制特殊齿形的零件，能大幅缩短设备的开发周期。

从安装边界来看，整套结构沿六角轴的轴向安装尺寸紧凑，齿轮分度圆直径适配常规小型传动的中心距要求，六角轴的伸出端可直接连接负载轮、传动带轮等执行部件，不需要额外加装转接轴套。齿轮端面的卡槽采用对称布局，换挡销的行程只需要覆盖卡槽深度即可，不需要过大的推动行程，不管是伺服电机的直线推杆还是电磁阀的动铁芯，都能直接驱动，不需要额外增加行程放大机构。齿轮与轴之间预留了合理的间隙，空转状态下不会出现卡滞或异响，接合状态下换挡销与卡槽的接触面积足够传递额定扭矩，不会出现销子剪切失效的问题。

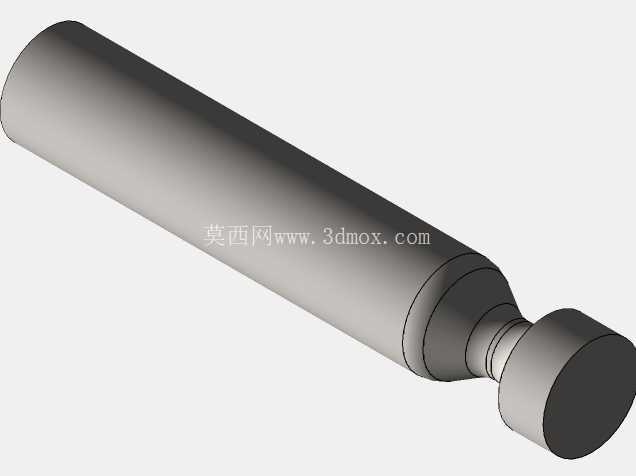

实际选型使用时需要注意，六角轴的对边尺寸公差要控制在合理范围，既不能过紧导致齿轮空转时卡滞，也不能过松导致接合后出现径向晃动；换挡销的端面做了倒角处理，接合时即使齿轮与轴存在微小的转速差，也能顺利滑入卡槽，不会出现打齿现象。如果采用弹簧复位方案，弹簧的预紧力要调整到合适范围，既要保证脱挡时能快速把换挡销拉回自由位置，也不能因为预紧力过大导致执行件推不动换挡销。这套结构的传动效率高，空转状态下的阻力极小，不会对其他挡位的动力传输造成额外负载，很适合多挡位并行输出的小型传动系统使用，比如小型移动机器人的高低速切换、模块化工作站的动力通断控制，都能直接套用这套结构逻辑，只需要根据实际传递的扭矩大小调整齿轮模数和换挡销直径即可，不需要大幅改动整体布局。
