履带式智能巡检小车搭载机械臂结构

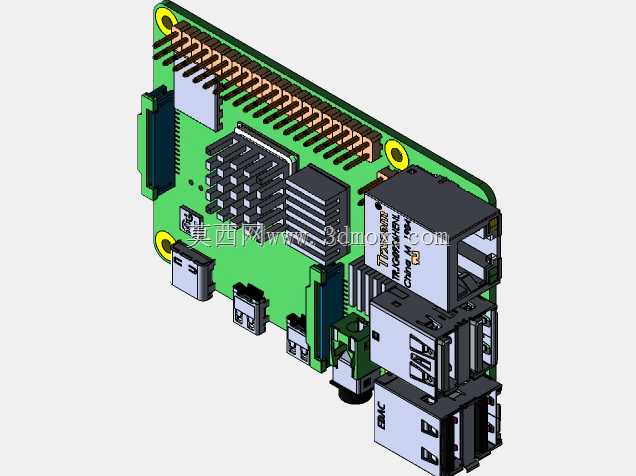

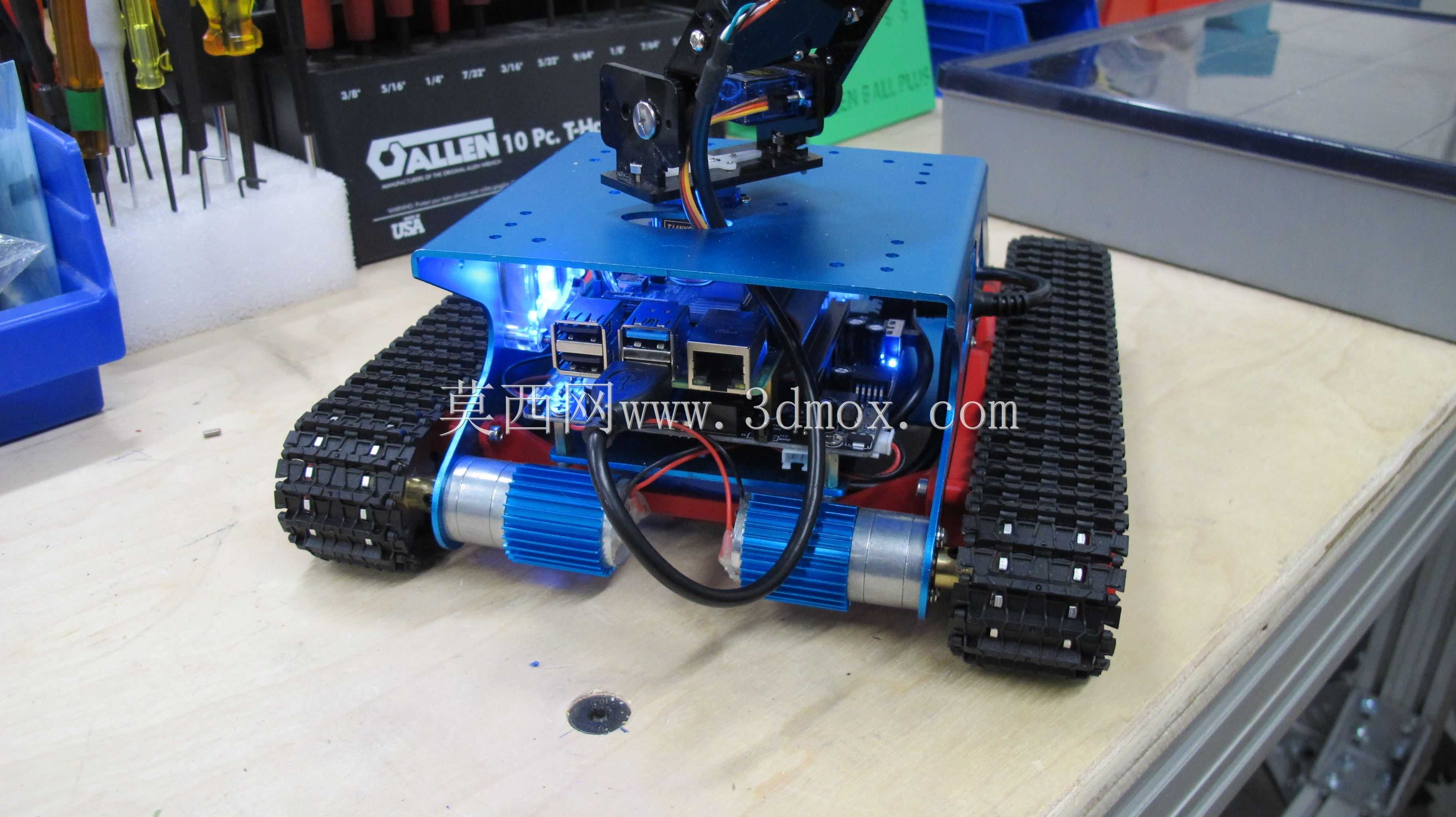

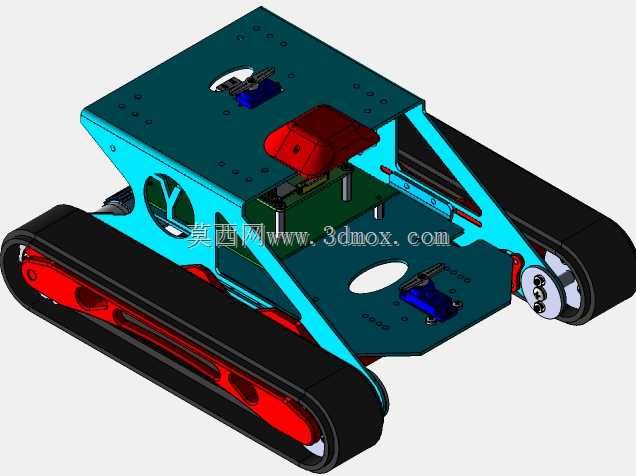

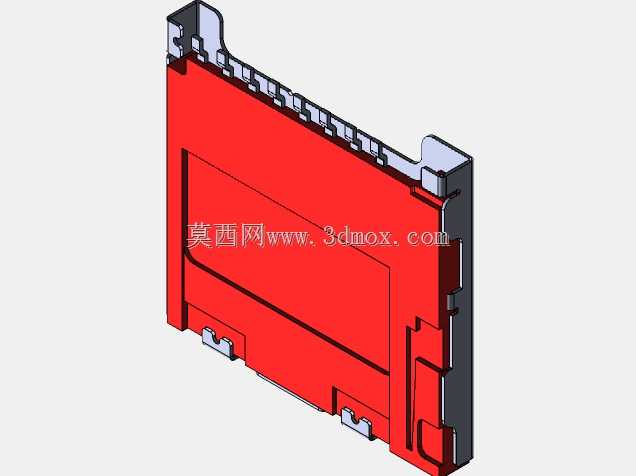

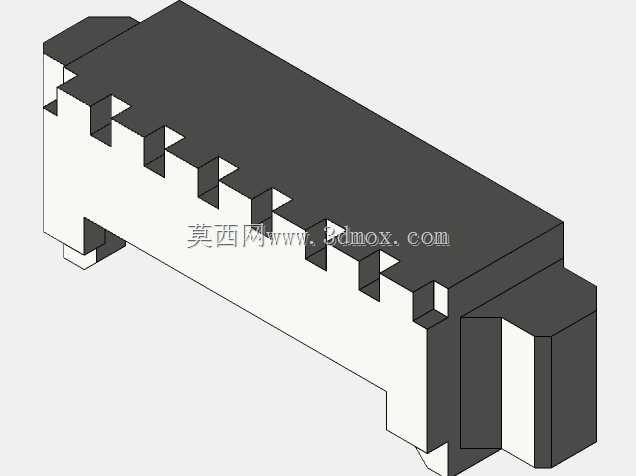

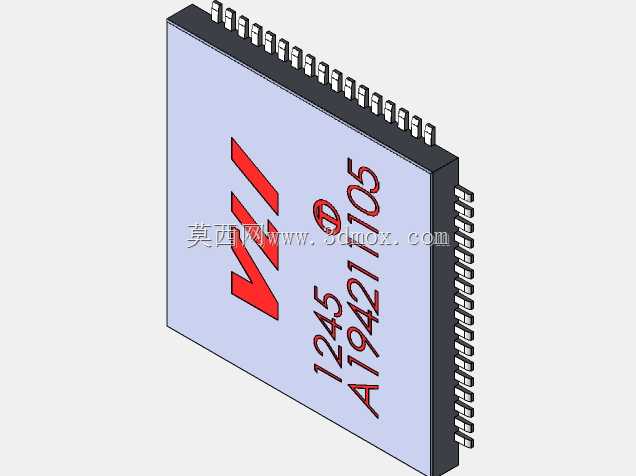

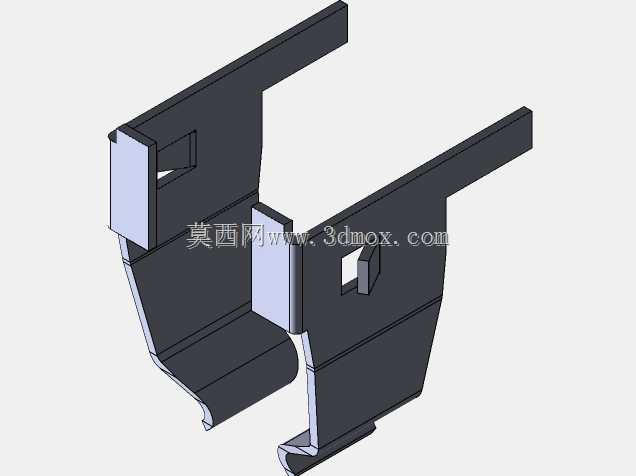

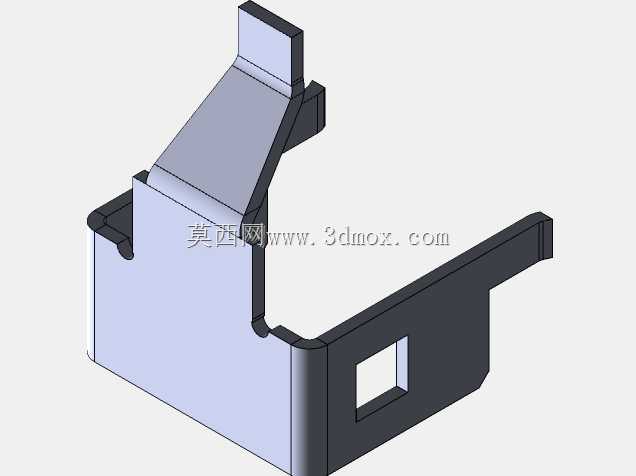

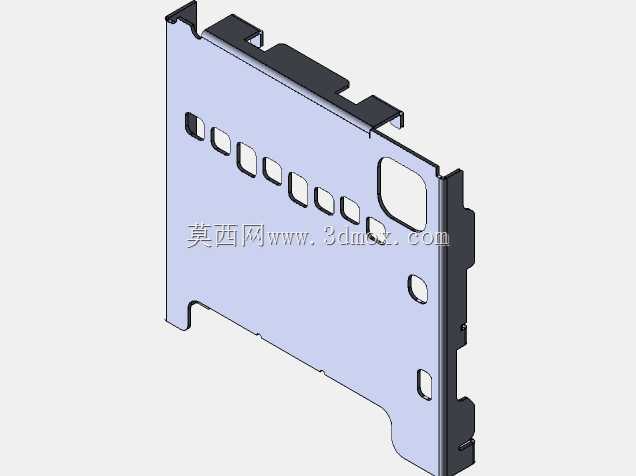

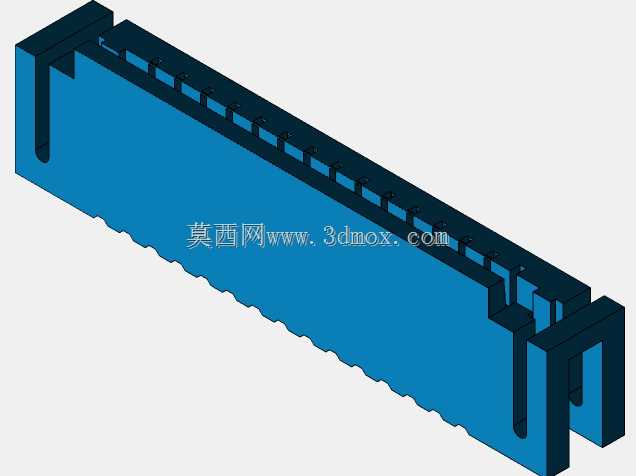

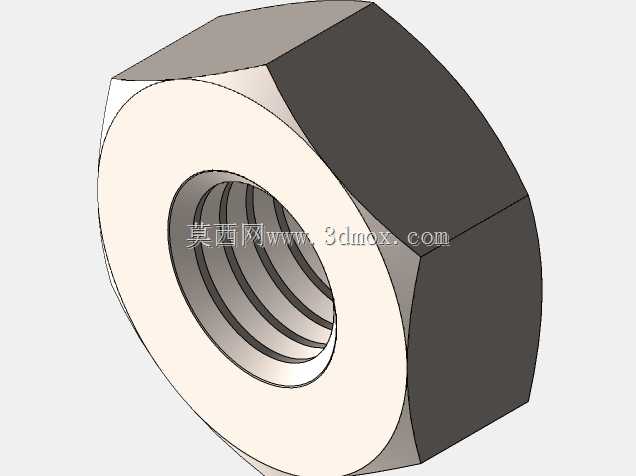

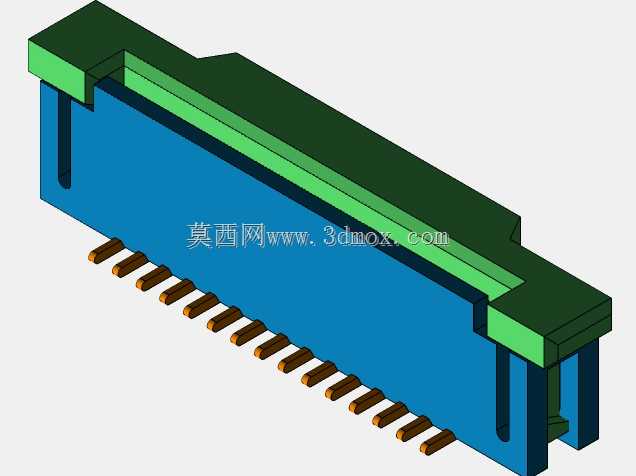

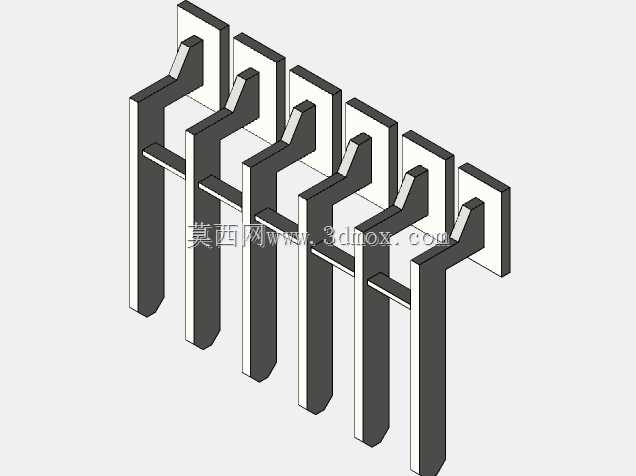

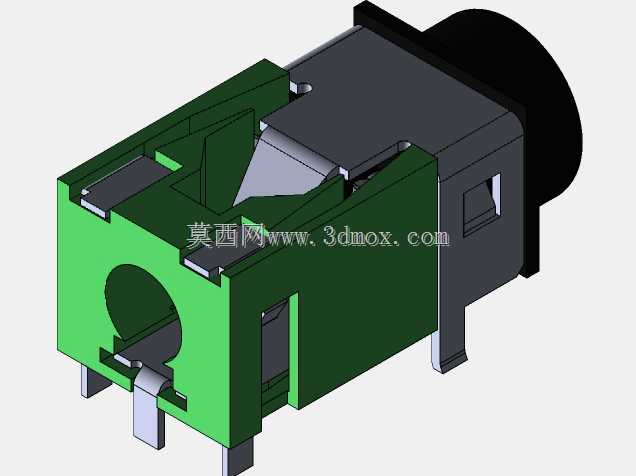

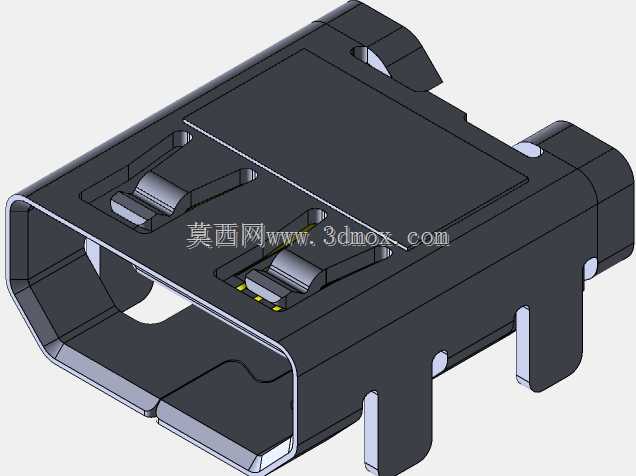

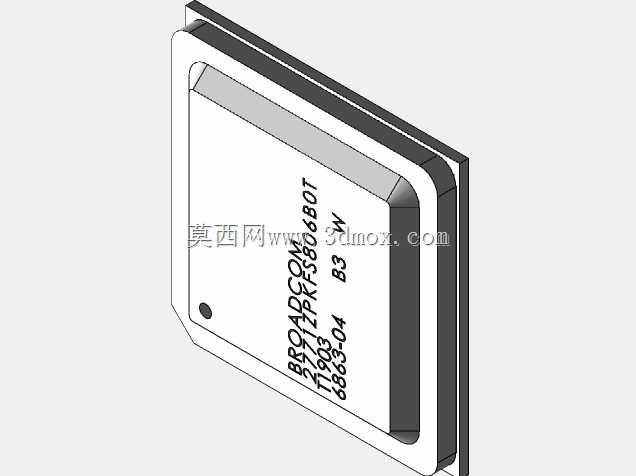

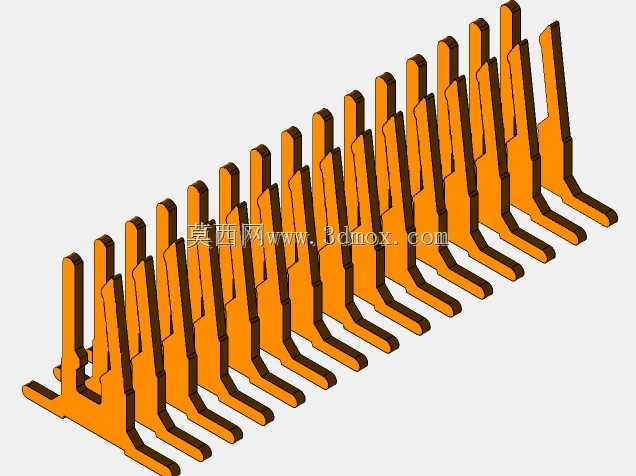

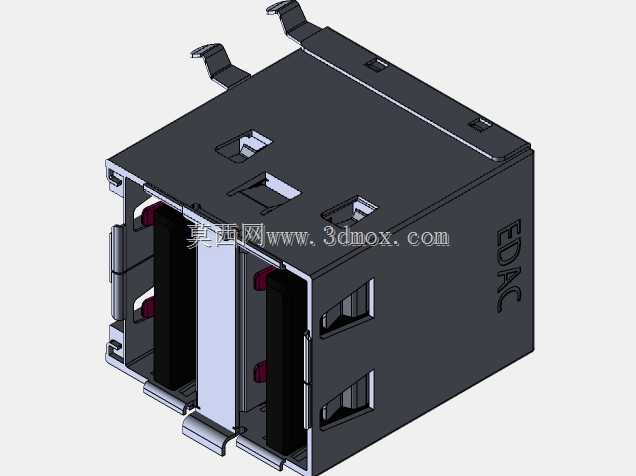

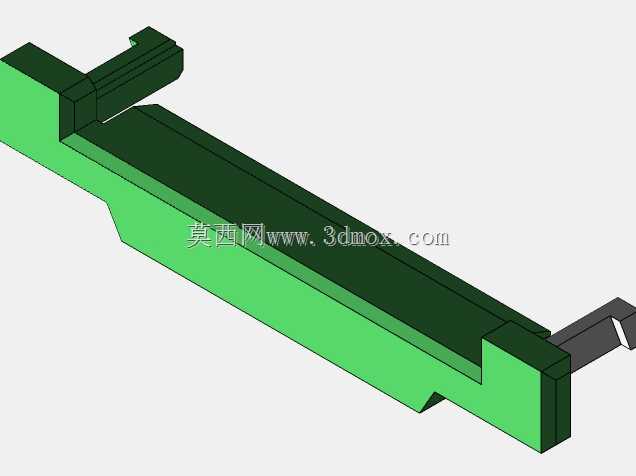

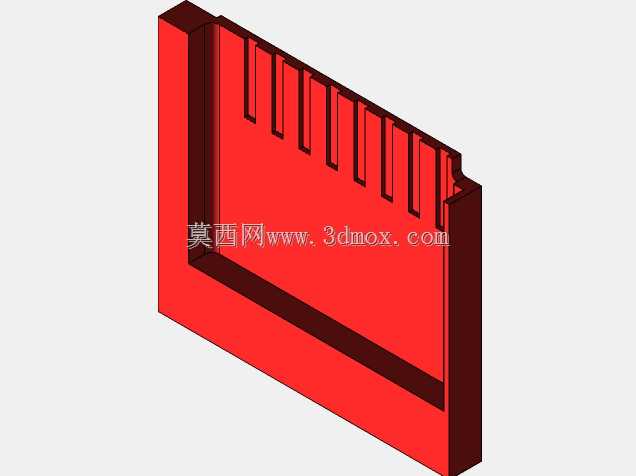

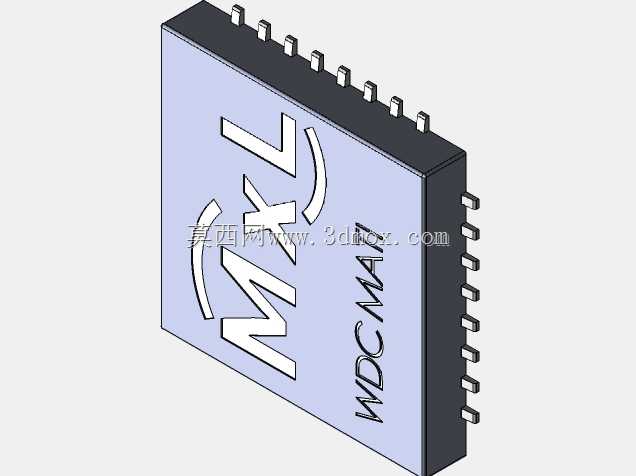

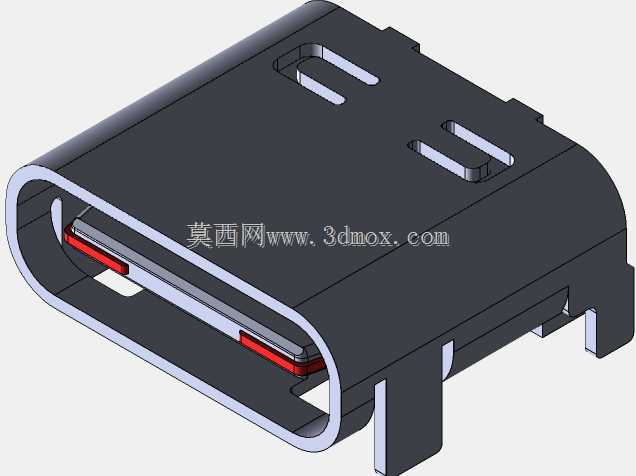

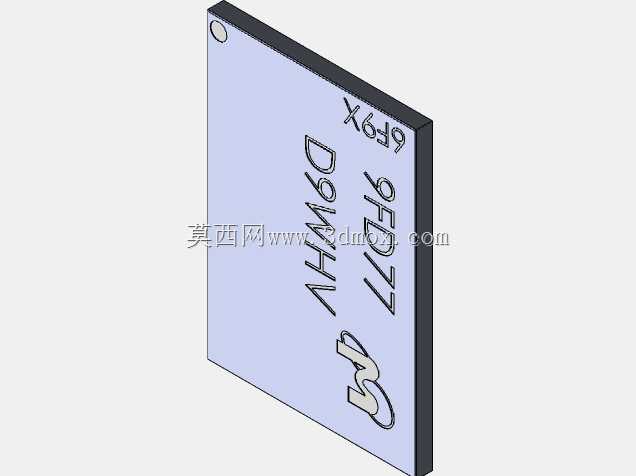

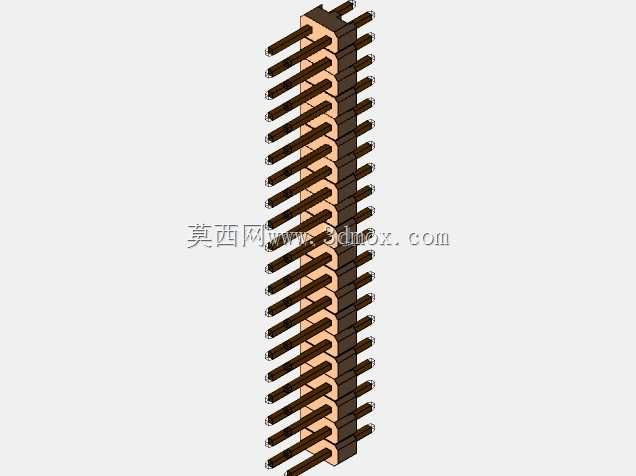

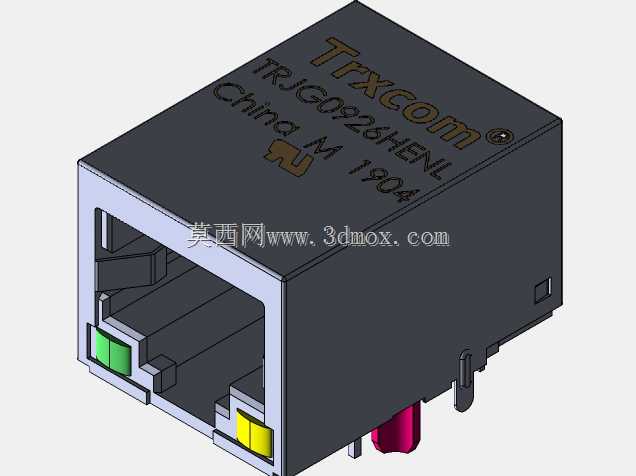

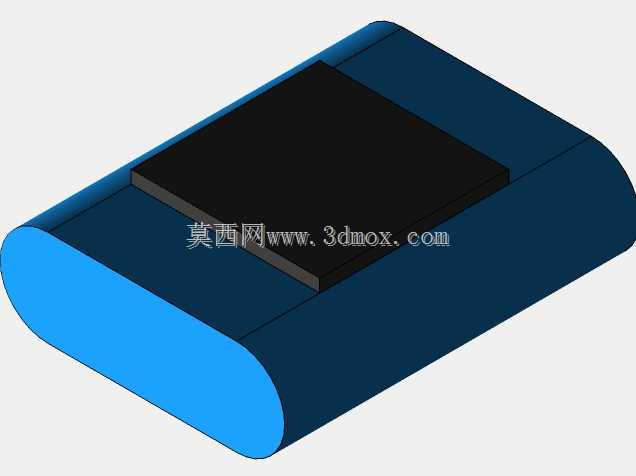

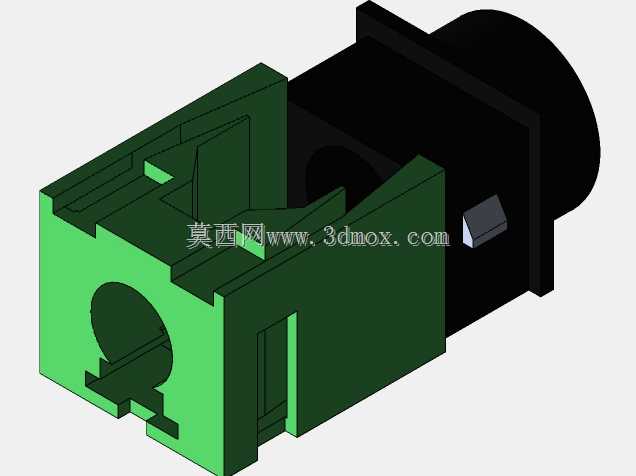

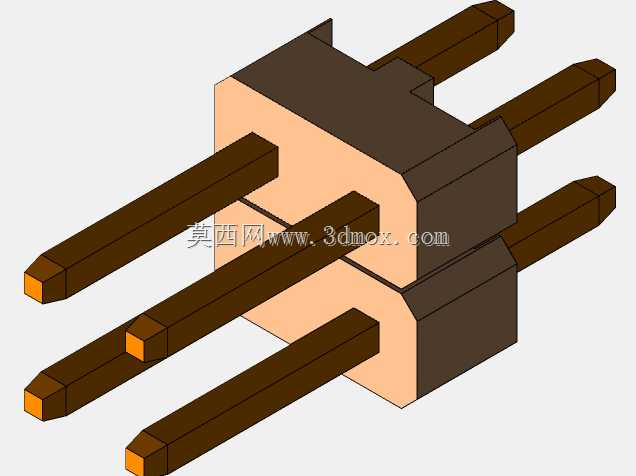

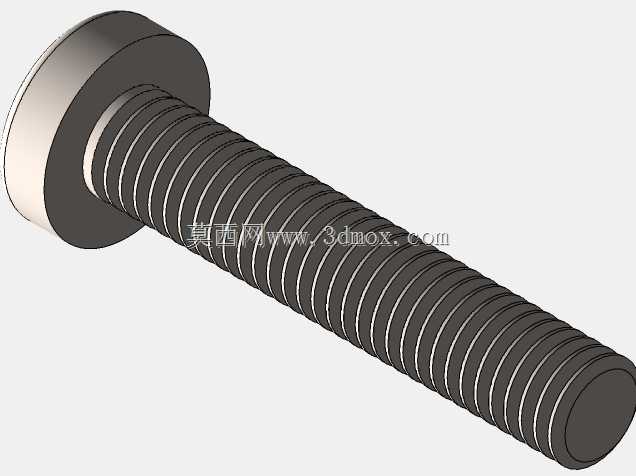

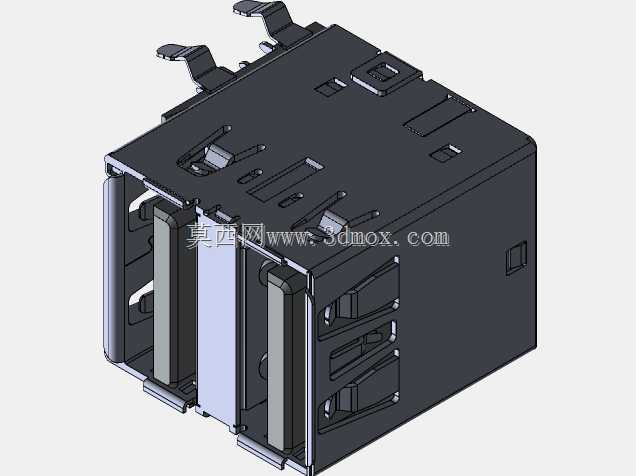

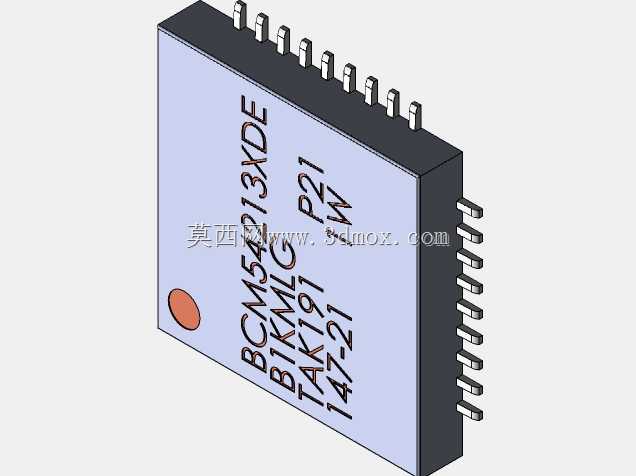

　　这套履带式移动机器人底盘结构，主要面向室内外复杂地形下的巡检、教学实验、小型作业搭载场景设计，整车采用双侧履带行走布局，搭配铝合金加工的上层承载安装板，预留了树莓派主控、GPS定位模块、视觉摄像头、散热风扇、多自由度机械臂的全部安装点位，结构设计完全从实际装配落地角度出发，没有冗余的装饰特征，所有开孔、安装柱位都对应市面常用的开源硬件与标准舵机、电机的安装尺寸。

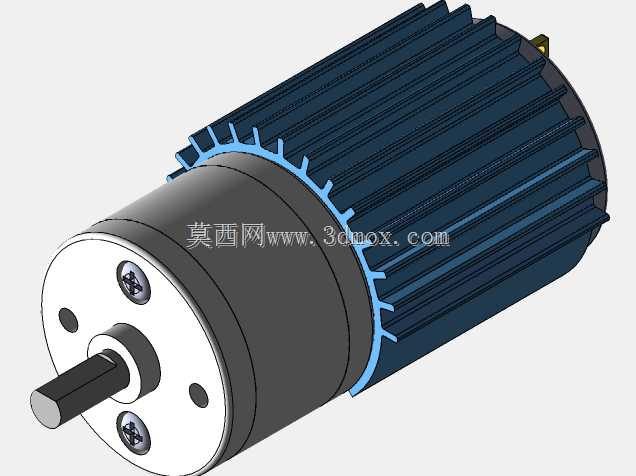

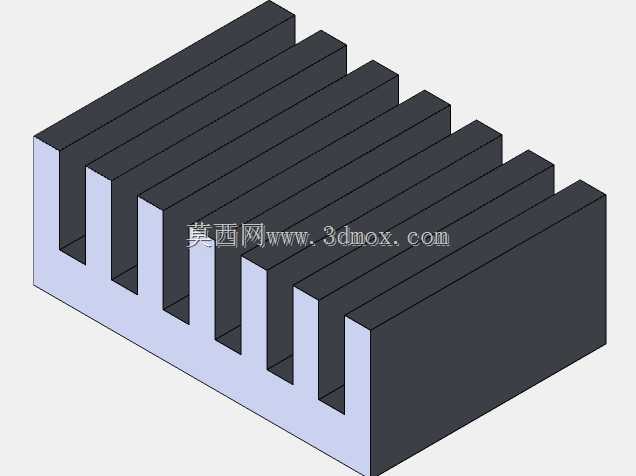

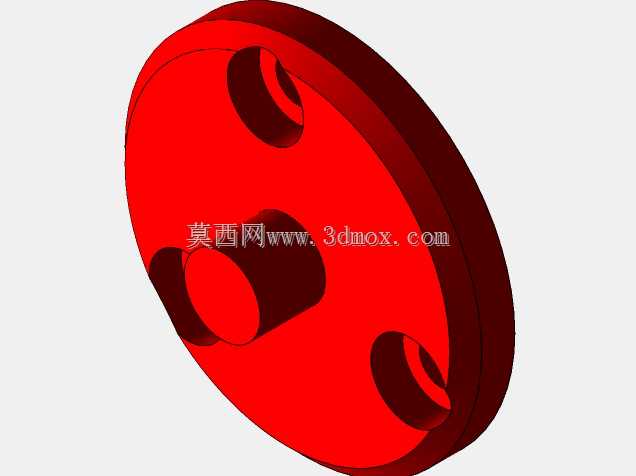

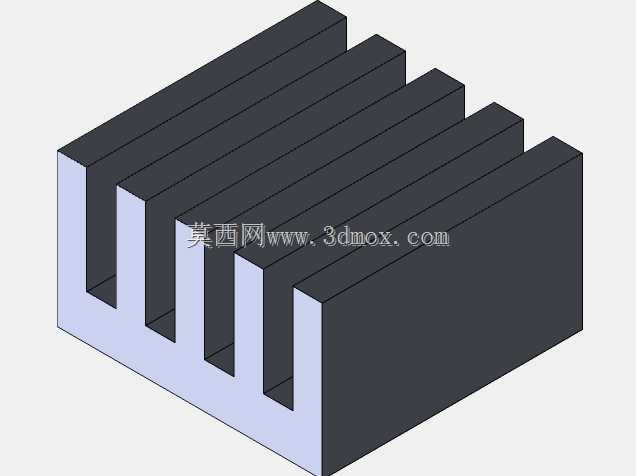

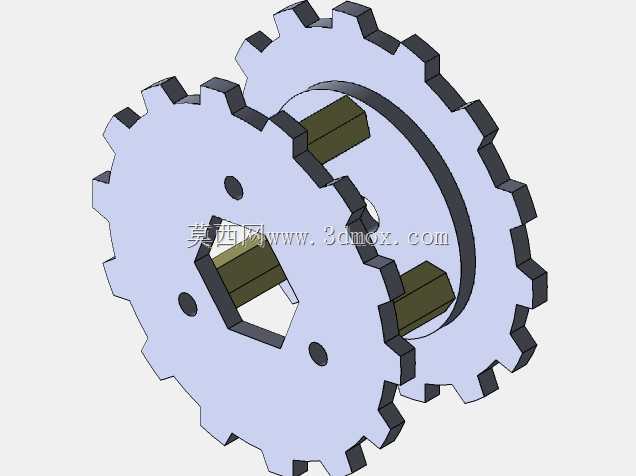

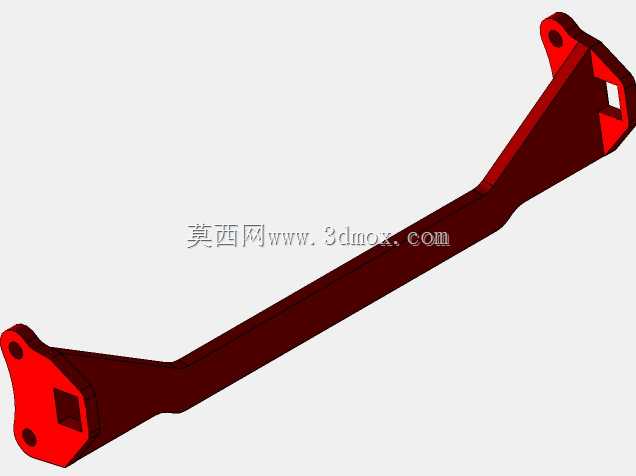

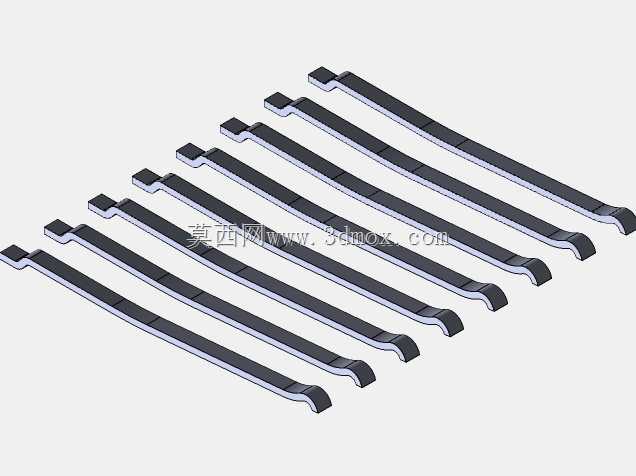

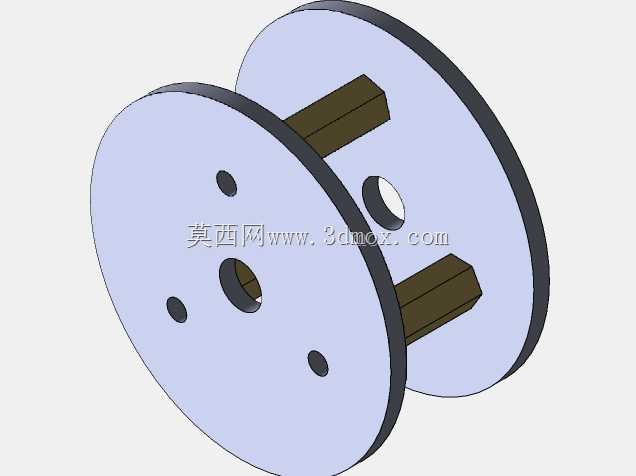

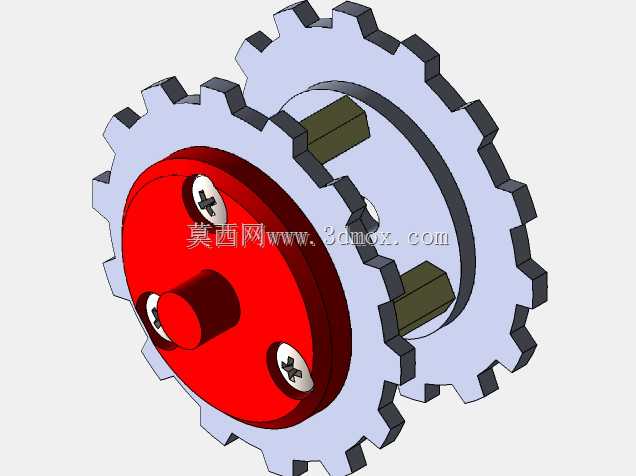

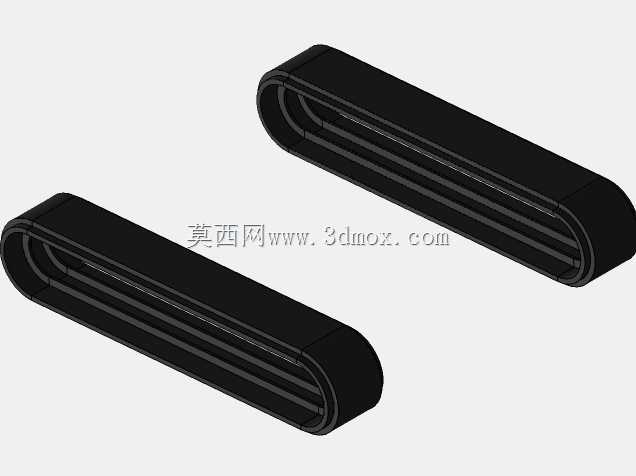

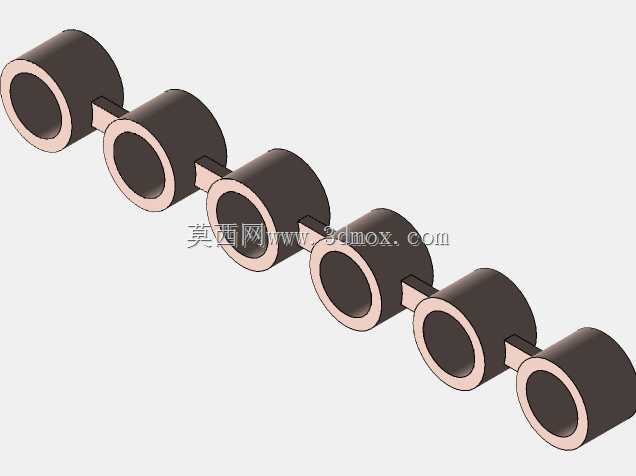

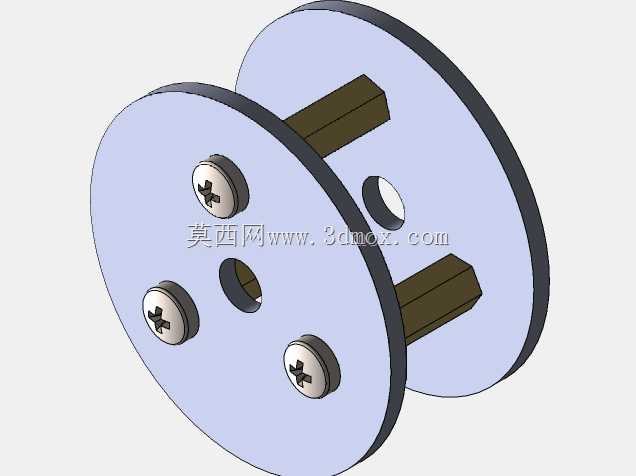

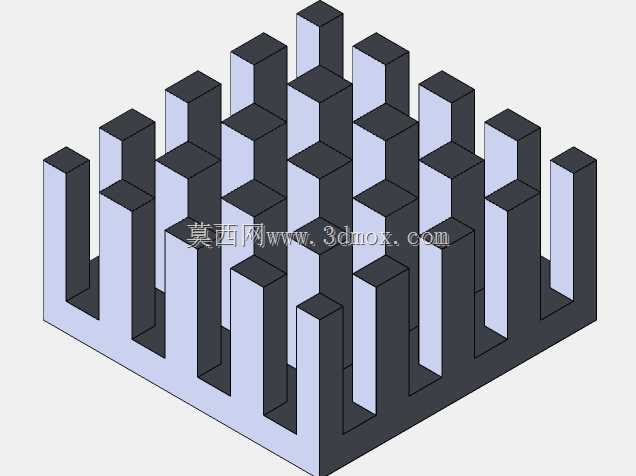

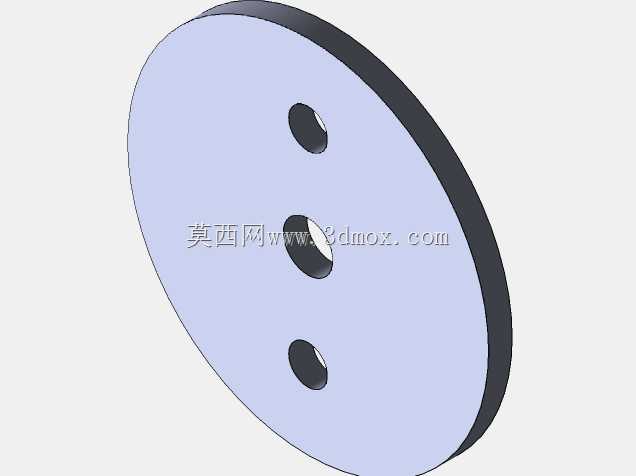

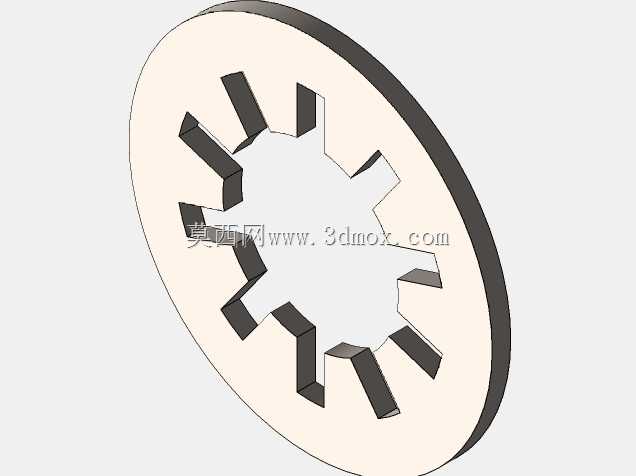

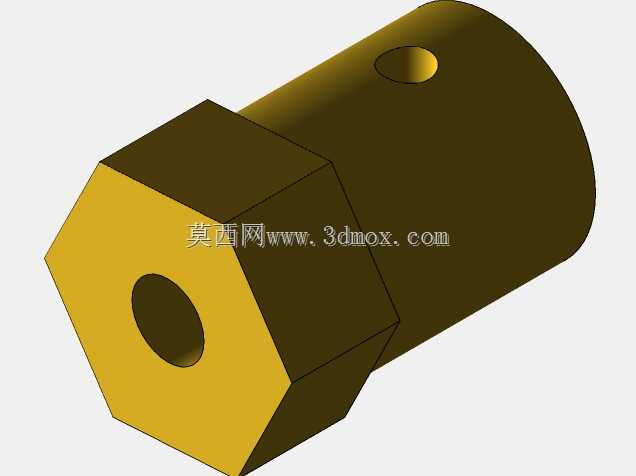

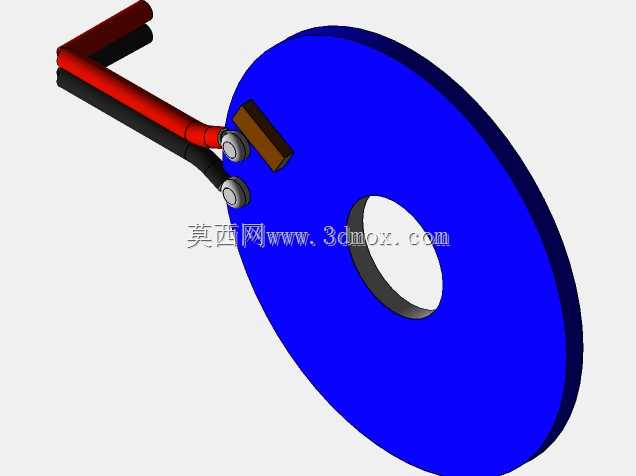

　　从行走系统的设计逻辑来看，履带选用带防滑齿的橡胶同步履带，配套双侧驱动轮、负重轮与张紧轮组，最初的结构方案里车轴在履带长期张紧受力下会出现弯曲变形，后续迭代专门增加了车轴加固支撑部件，抵消履带张力带来的径向弯矩，避免长时间运行后轴件挠曲、履带跑偏脱轨的问题。驱动端搭配两台直流减速电机，电机外壳额外适配了通用型散热构件，在连续爬坡、长距离行走的工况下可以把电机绕组的热量快速导出，避免长时间重载运行出现电机过热退磁、驱动力衰减的故障。底盘两侧的电机安装座直接和底盘框架刚性连接，传动路径短，装配时不需要额外调整同轴度，现场组装的容错率很高。

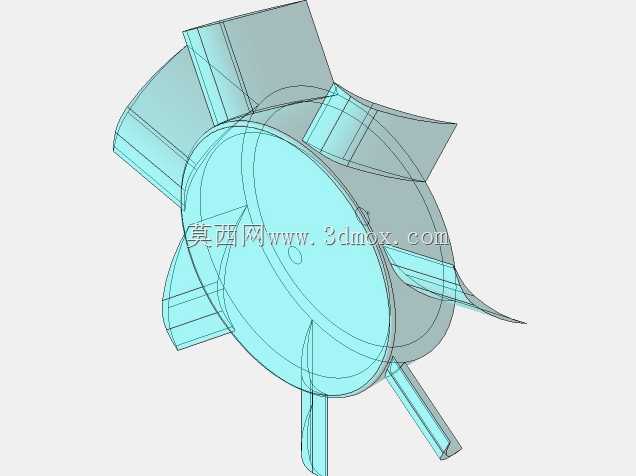

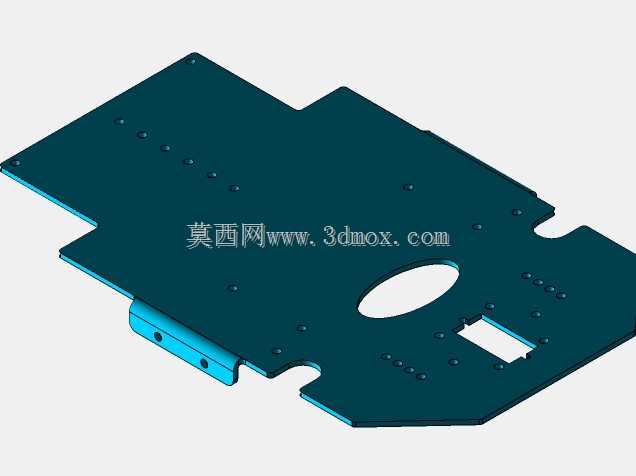

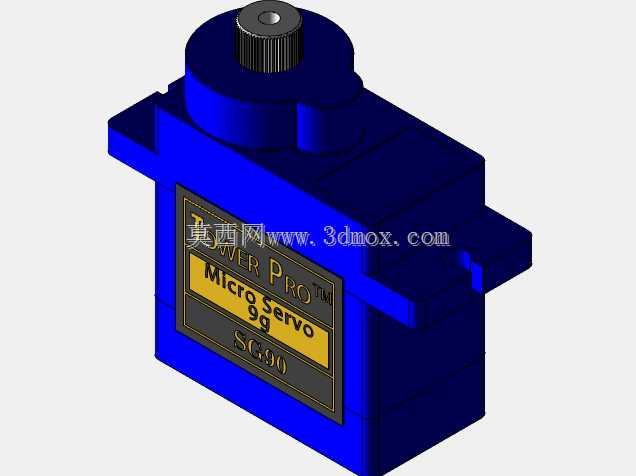

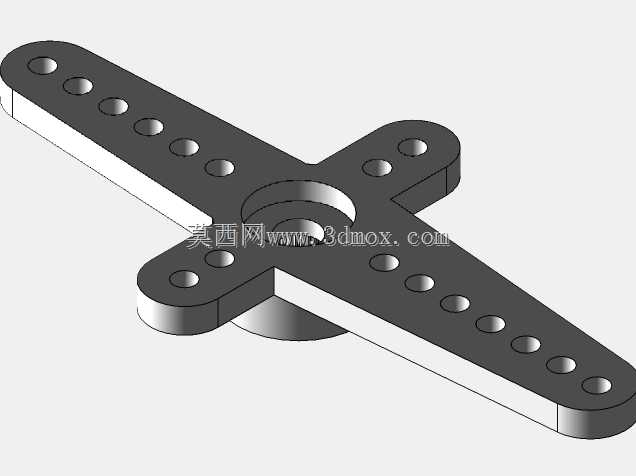

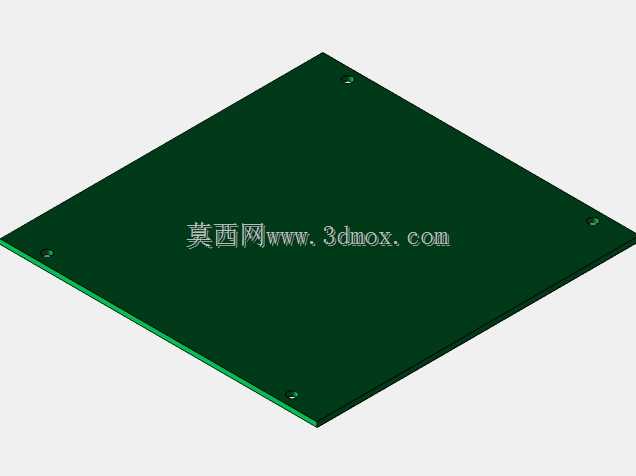

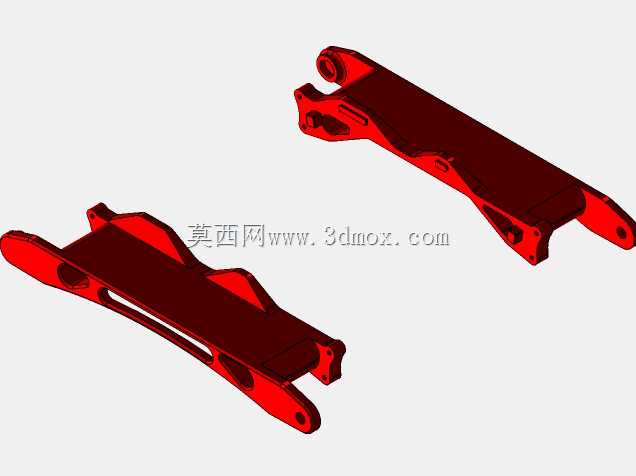

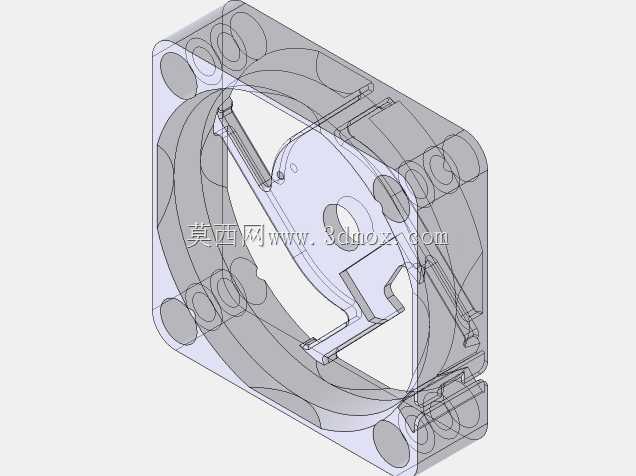

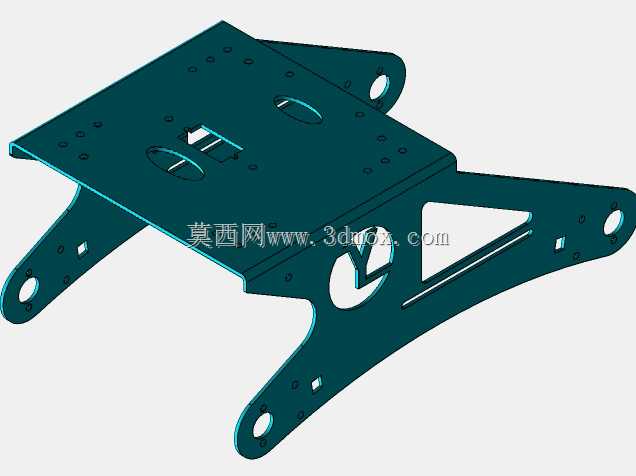

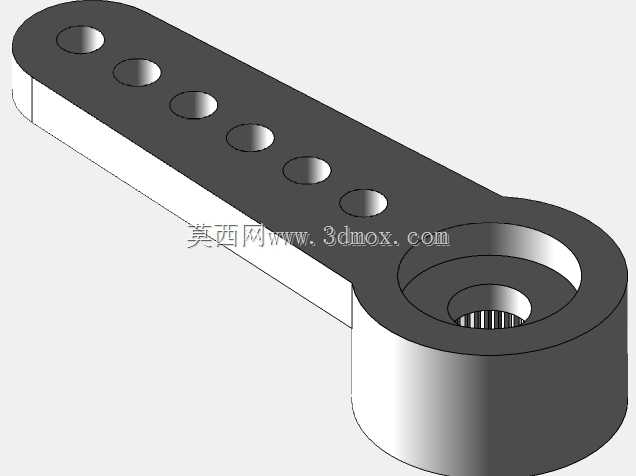

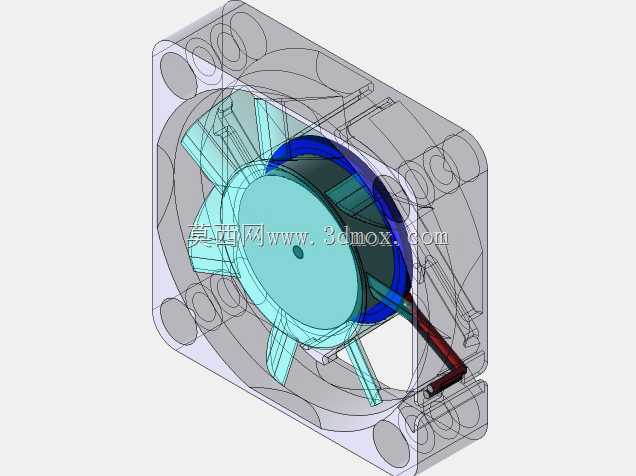

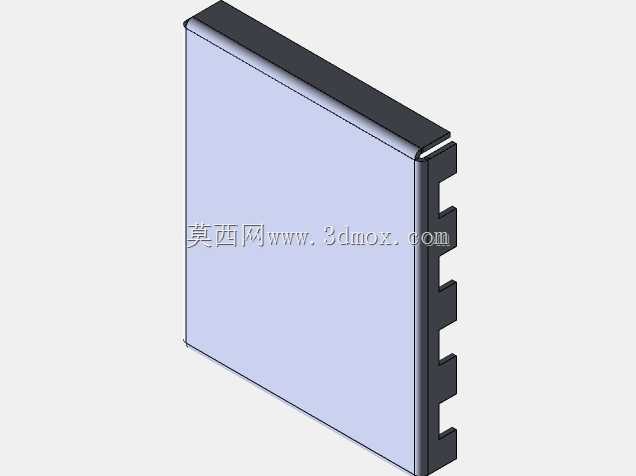

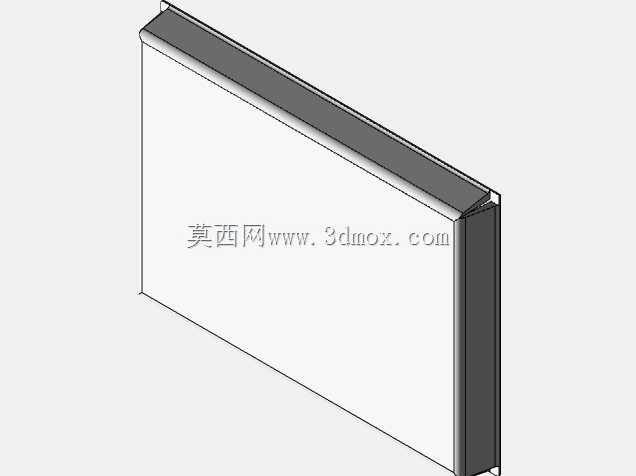

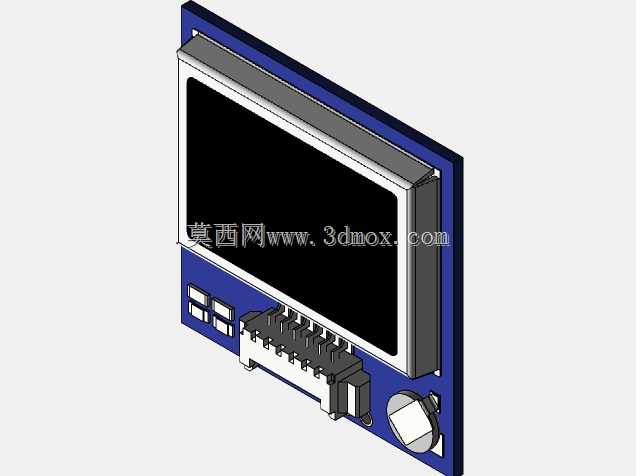

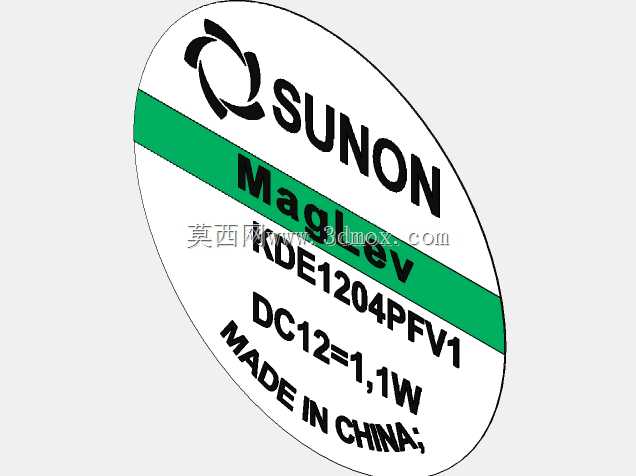

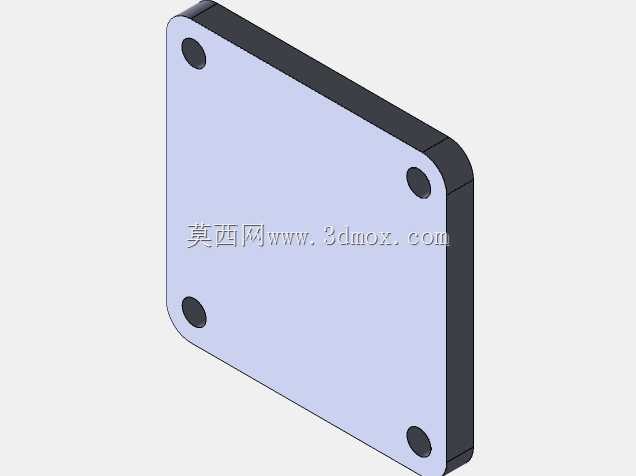

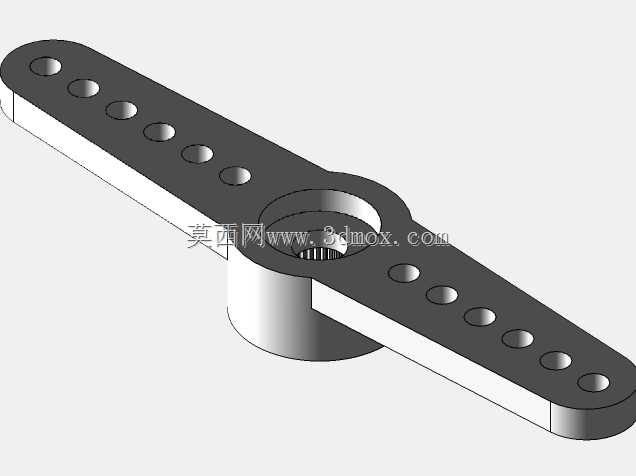

　　上层承载板采用整块铝板铣削加工，板面按照功能分区排布开孔：靠近车头的位置预留视觉云台与机械臂的安装孔位，机械臂的舵机直接锁附在翻转型安装地板上，不需要额外加装垫片调整高度，舵机输出轴的回转中心和安装基准面的平行度可以直接靠加工精度保证，省去了大量装配时的配锉、调整垫片的工序。车顶区域预留了GPS模块的安装凸台，四个专用孔位用来固定轴流散热风扇，风扇的风道直接对准主控板与电机驱动板的发热区域，在密闭或者半开放的车体外壳内形成主动对流，避免夏季高温环境下主控芯片出现过热降频。

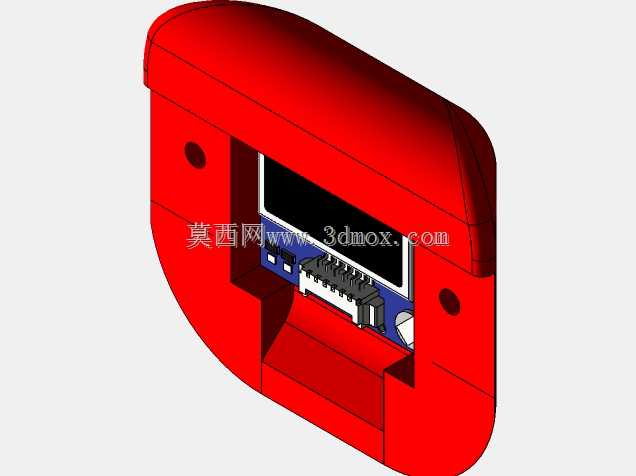

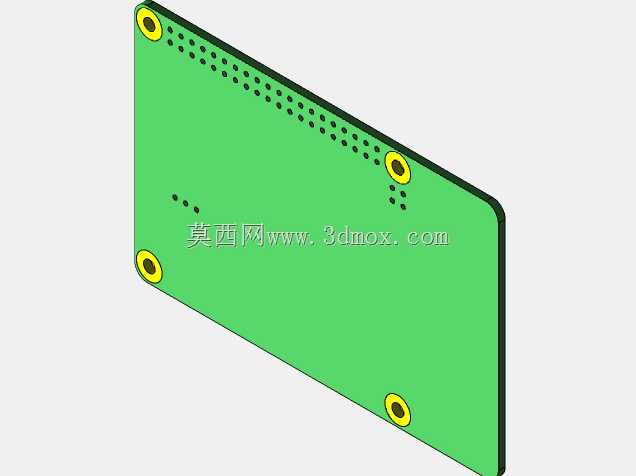

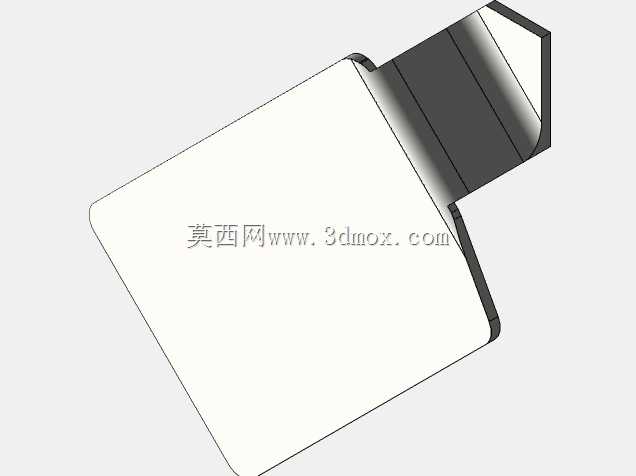

　　视觉部分的摄像头安装支架做了间隙优化，解决了早期版本摄像头转动时和外壳干涉、画面抖动的问题，搭载的云台支持水平回转与俯仰倾斜动作，配合车载主控可以实现画面实时回传、目标识别跟随，平移和俯仰的转动阻尼经过匹配，不会在履带行走颠簸时出现镜头垂头、画面偏移的情况。整车的安装边界经过多轮校核：履带外缘的宽度控制在常规实验门、狭小巡检通道的通行尺寸以内，上层板的安装孔位兼容常用的树莓派、驱动板、传感器的固定孔距，使用者如果需要自行设计外设外壳、加装额外检测传感器，只需要在铝板空余区域按照标准孔距拓展即可，不需要重新改动底盘核心的行走结构。

　　这套结构同时兼顾了教学实验与二次开发的需求，所有零部件的装配关系没有非标的特殊工艺，普通的数控加工、3D打印都可以完成非标外设件的制作，底盘离地间隙经过调校，可以越过实验室常见的线缆、小坡度台阶、不平整地面，双侧履带的差速转向可以在狭小空间内完成原地转向，不需要大的转弯半径，很适合在机房巡检、教学实训、小型场地探测这类场景下作为移动承载平台使用，后续拓展机械臂之后还可以完成小型物件抓取、操作按钮、拨弄开关这类简单交互作业。
