小型步进电机高精度三维结构建模

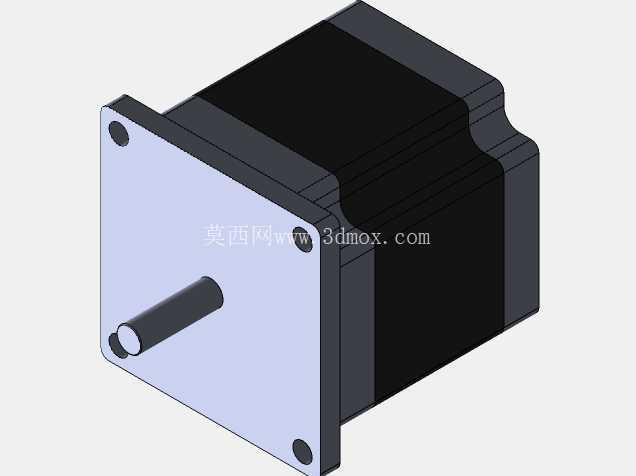

　　在桌面级小型自动化设备、创客开发项目、教学实验平台以及轻型精密传动场景中，小型步进电机是应用频次极高的执行元件，这类元件的三维建模精度，直接影响后续整机装配的干涉校验、安装位预留合理性以及传动链路的同轴度调校效率。本次建模的步进电机采用方形法兰安装结构，前端法兰面设置四个对称分布的安装孔位，孔位间距遵循小型步进电机的通用安装规范，可直接适配多数标准电机支架、设备安装面板的孔位布局，无需额外做转接板的二次设计，能大幅缩短小型设备的结构开发周期。从结构设计逻辑来看，建模过程优先还原了电机的实际装配边界：前端输出轴的轴径、伸出长度严格匹配实物的公差区间，轴端的切削平面结构也做了精准还原，该结构主要用于配合紧定螺钉实现联轴器、同步带轮等传动件的周向固定，避免传动过程中出现打滑丢步的问题；电机主体的方形外壳做了等壁厚处理，外壳表面的细微拔模斜度也在模型中有所体现，还原了冲压外壳的实际成型特征，避免后续做外壳防护设计、散热结构适配时出现尺寸偏差。

　　从实际应用场景出发，这类小型步进电机常被用于3D打印机的进给轴驱动、小型机械臂的关节传动、桌面级点胶设备的位移驱动、学生竞赛类机器人的运动执行，以及各类小型自动化模组的动力输入，建模时特意将电机尾部的出线端位置做了明确标注，方便结构设计人员提前规划走线空间，避免装配时线缆与周边结构件产生摩擦、挤压，提升设备长期运行的线缆可靠性。安装边界方面，模型完整还原了电机的总长度、法兰边长、输出轴中心到法兰各边的距离，这些尺寸是设备结构设计中做安装位开孔、电机腔预留的核心参考，比如在设计封闭设备的电机安装腔时，可直接调用该模型做干涉检查，确认电机与腔体内壁、周边传动件的安全间隙，避免后期打样后出现电机装不进、输出轴与传动件同轴度偏差过大的问题。

　　功能特性层面，这类步进电机依靠脉冲信号实现角位移的精准控制，无需额外的反馈编码器即可实现开环状态下的定位控制，非常适合对成本敏感、定位精度要求在毫米或度级别的小型设备，建模时还原的电机本体外形尺寸，也方便设计人员匹配对应的散热片、减震垫等辅件，比如在长时间连续运行的场景下，可根据电机外壳的平面尺寸选型适配的导热硅胶垫与散热片，降低电机运行时的温升，避免高温导致的扭矩衰减问题。从建模细节来看，前端法兰与电机主体的衔接台阶、输出轴根部的限位轴肩都做了精准还原，轴肩结构是传动件安装时的轴向定位基准，建模时保证该位置的尺寸精度，可直接用于校验联轴器、带轮的轴向安装位置是否合理，避免传动件与法兰面产生摩擦。

　　此外，电机外壳的边角圆角特征也没有忽略，这些圆角是冲压加工时的工艺特征，在做设备内部布线、结构件边缘避让设计时，圆角的还原能让干涉检查结果更贴近实际装配情况，减少实物装配时的修模工作量。对于结构设计从业者而言，这类标准化的小型电机三维模型，可直接调入装配体中做布局设计，无需从零开始测绘建模，能将更多精力放在整机的传动逻辑优化、结构强度校核上；对于设备选型人员来说，可通过模型直观确认电机的安装尺寸是否适配现有设备的安装位，提前判断是否需要设计转接结构，减少选型失误带来的成本损耗。建模过程中也充分考虑了不同设计软件的装配兼容性，所有特征均采用实体建模方式构建，无碎面、破面问题，可直接用于生成工程图、做运动仿真分析，比如在做传动链路的运动仿真时，可直接给输出轴添加旋转驱动，模拟电机运行时的传动件运动状态，验证整体传动方案的可行性。
