57型两相步进电机带引线结构设计

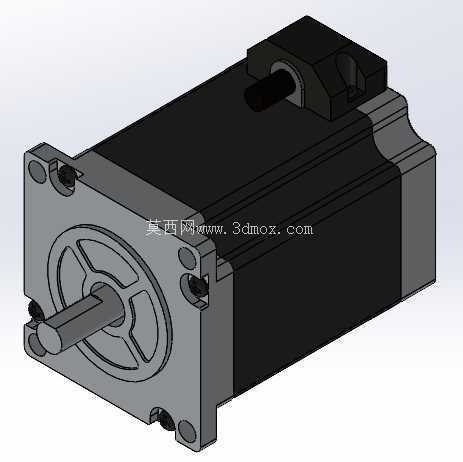

　　从实际选型适配的角度看，这类电机的安装边界是结构设计阶段最先敲定的参数，本体截面为标准57mm×57mm方形，轴向总长75mm，这个尺寸刚好匹配市面上绝大多数57电机的安装支架、同步轮传动座、丝杠直连座的适配尺寸，前端法兰的安装孔位采用行业通用的孔距布局，四个安装沉孔的位置、深度、孔径都完全适配M4规格的内六角安装螺丝，输出轴的直径、伸出长度、轴端铣扁尺寸也符合通用标准，不管是搭配同步带轮做带传动，还是通过联轴器直连滚珠丝杠做直线进给，亦或是直接连接负载做旋转分度，都不需要额外做转接件的定制，能大幅缩短设备组装阶段的适配周期。在自动化产线的点位输送、小型工装的角度调节、3D打印设备的轴系进给、电子加工设备的物料推送这类场景里，57规格的步进电机一直是应用占比极高的执行元件，这类场景对驱动单元的安装兼容性、扭矩输出稳定性、接线便利性都有明确的工程要求，本次呈现的带引线结构57步进电机三维结构，正是围绕这类通用工业场景的实际需求完成的结构建模。

　　设计过程中没有刻意做非标的结构改动，所有外部结构都围绕通用互换性展开，后端的出线结构做了针对性的优化，引线从电机后端盖的侧方引出，出线位置做了圆角过渡的防护结构，避免设备运行过程中引线反复弯折出现线芯断裂的问题，同时侧方出线的布局也能压缩电机轴向的安装空间，在一些轴向尺寸受限的安装场景里，不会因为尾部引线的弯折半径要求额外预留过多空间。从功能特性上看，该款电机的步距角为1.8°，额定相电流5A，对应的保持扭矩能覆盖绝大多数小型自动化设备的负载需求，在低速运行区间的扭矩输出平稳，不会出现明显的低频共振问题，本体的外壳采用拉伸铝型材搭配端盖压铸的结构，既保证了整体的结构强度，也能通过铝外壳的散热面快速带走绕组运行产生的热量，长时间连续运行也不会出现因为温升过高导致的扭矩衰减问题。

　　建模过程中对所有配合面的公差都做了对应预留，前端盖和本体的配合止口、输出轴和轴承的配合位、后端盖和绕组的固定位都按照实际加工的公差带做了偏移处理，导入到装配体中做干涉检查时，不会出现虚拟装配下的过盈误报，结构工程师在做整机设备的布局设计时，可以直接把这个模型导入到装配环境中，核对安装空间、传动件的配合位置、引线的走线空间，不需要再对电机模型做二次的结构修正。在实际的设备调试场景中，这类带标准引线的电机不需要用户额外焊接接线端子，引线的线径、长度都匹配通用的步进驱动器接线要求，接线时直接对应驱动器的A+、A-、B+、B-相位接入即可，能减少现场接线的出错概率。另外，电机本体的后端预留了编码器的安装位，如果后续需要做闭环控制的升级，不需要更换电机本体，只需要在后端加装对应规格的编码器就能升级为闭环步进电机，这种预留扩展空间的设计思路，能让同一规格的电机覆盖更多的应用场景，减少设备厂商的物料备货种类。从结构细节上看，前端输出轴的位置做了油封安装槽，能在有少量粉尘、切削液飞溅的场景下阻挡杂质进入电机内部的轴承位置，延长轴承的使用寿命，端盖上的固定螺丝采用内六角沉头设计，螺丝头部完全沉入端盖平面内，不会在安装时和周边的结构件产生干涉。

　　很多工程师在做小型设备的结构设计时，往往会忽略电机出线方向对整体布局的影响，这款模型在建模时就把引线的弯折半径、出线方向的可调整空间都做了还原，在做走线布局时能更直观的核对引线和周边机架、线槽的位置关系，避免实际组装时出现引线被结构件挤压、弯折角度过小的问题。对于做非标设备设计的工程师来说，这类标准规格的电机模型不需要自己从零开始测绘建模，直接调用就能快速完成整机的装配布局，把更多的精力放在核心的功能结构设计上，同时模型的所有结构细节都和实物一致，做运动仿真时能准确模拟电机的实际运动范围，不会因为模型尺寸偏差导致仿真结果和实际组装效果出现偏差。
