多自由度仿人机械手执行末端结构

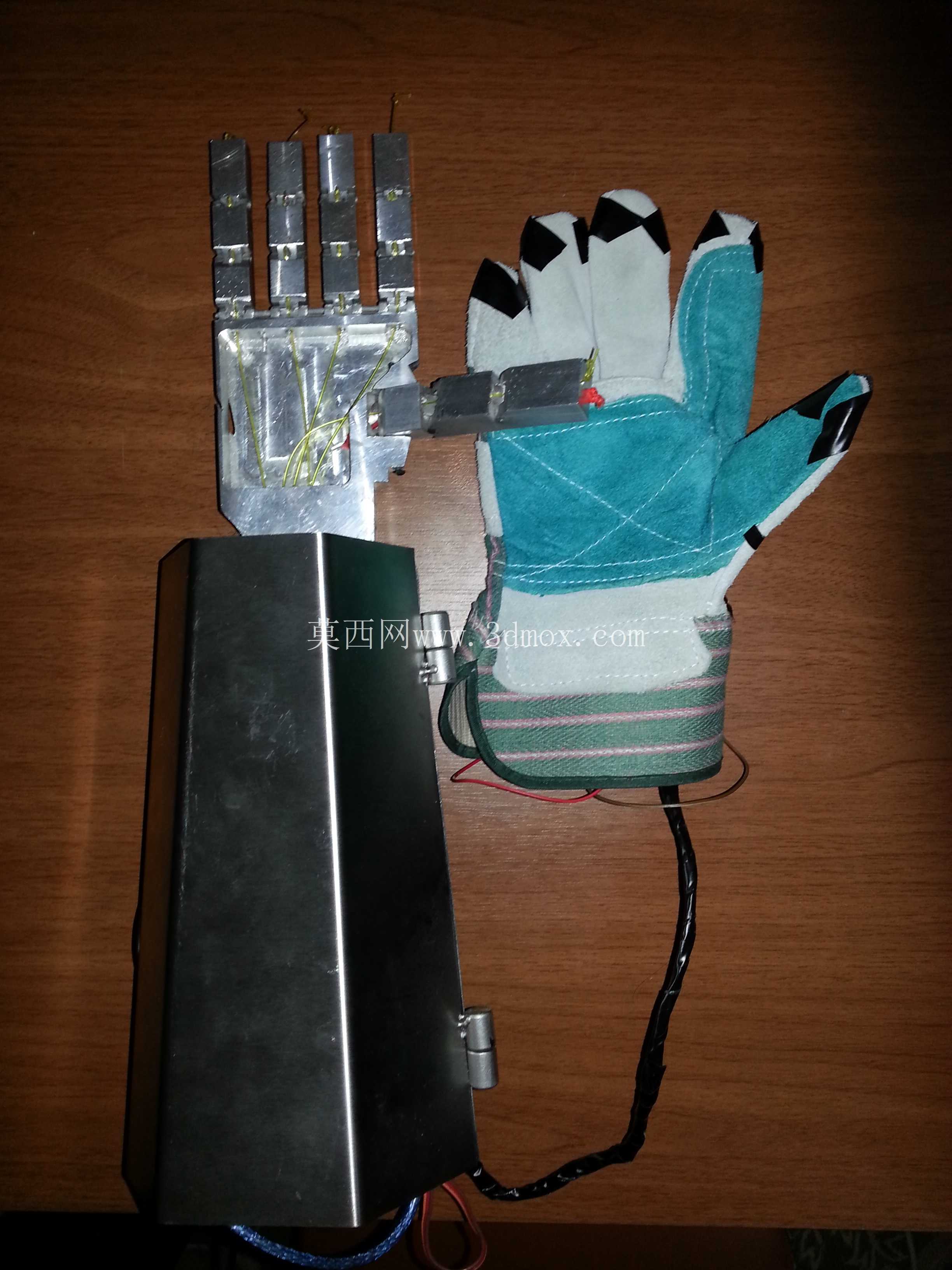

这款仿人构型的机械手执行末端，主要面向教学演示、轻型物料分拣、仿生动作验证类场景设计，可适配桌面级小型机械臂的末端安装接口，替代常规夹爪完成不规则形态物件的抓取动作。从实际应用场景来看，这类结构常出现在高校机器人实验室的动作验证平台、小型文创产品的柔性分拣工位，以及科普展项的互动演示单元中，相比平行夹爪，它能适配更多异形物件的握持需求，比如不同直径的圆柱件、带不规则曲面的小壳体、薄片状物料，都能通过多手指的贴合包覆完成稳定抓取，不会像刚性夹爪那样容易夹伤软质工件或者出现夹持滑脱的问题。

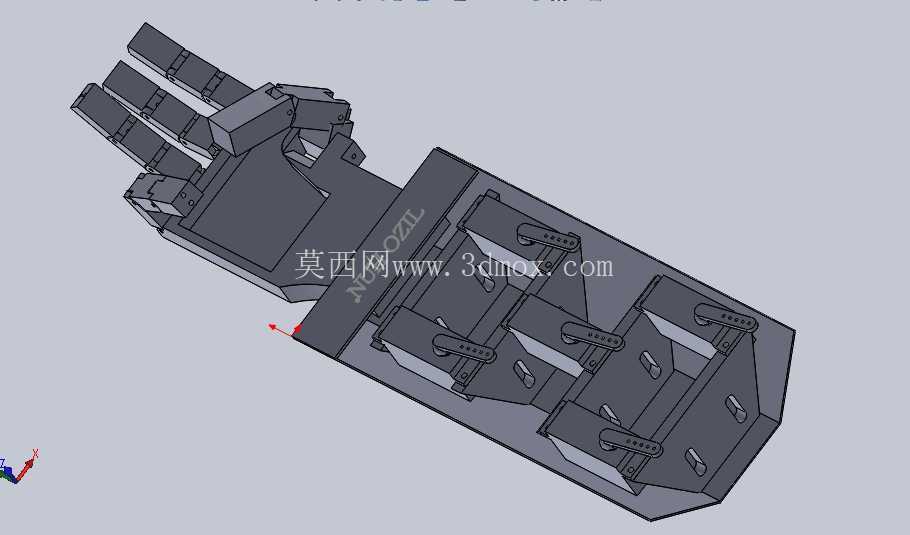

从功能特性上看，这款机械手采用了分段式指节设计，每根手指都设置了多组转动副，指节间的联动通过内置的连杆结构传递动力，单根手指可实现类似人手的弯曲包覆动作，拇指位置设置了独立的转动自由度，可调整与其余四指的相对角度，实现对捏、握持等不同的抓取姿态。手指的接触面预留了防滑垫安装槽位，实际装配时可粘贴橡胶防滑垫，提升与光滑工件表面的接触摩擦力，抓取重量在500g以内的物件时，可保证足够的握持稳定性，不会出现工件松脱掉落的情况。手腕位置的基座做了集成化设计，将动力传递的走线槽、安装定位孔都整合在基座内部，不会出现线缆外露干涉手指动作的问题。

设计思路上，这款结构优先考虑了加工与装配的便捷性，所有零件都采用常规的机加工或者3D打印即可成型，没有特殊的异形曲面加工需求，指节之间的铰接采用标准销轴配合，后期维护更换零件时不需要定制特殊配件，降低了整体的制作与维护成本。在做结构建模时，特意对指节的转动角度做了限位设计，每段指节的转动范围都参照人手的实际活动角度设置，避免出现超行程转动导致的结构卡死或者连杆受力过载的问题，同时在铰接位置预留了微小的间隙，避免加工误差导致装配后转动卡顿。

外形尺寸与安装边界方面，整只机械手从指尖到基座末端的总长度控制在180mm左右，手掌位置的最大宽度为90mm，基座的安装端面采用标准的4孔位法兰接口，孔位间距为40mm，可直接适配市面上主流桌面机械臂的末端安装尺寸，不需要额外做转接法兰。安装时需要注意基座后方的走线空间，预留至少30mm的线缆弯曲半径，避免动力线或者信号线被基座与机械臂连接位置挤压。手指完全张开时的最大包覆直径为120mm，完全握拳状态下的纵向尺寸为110mm，在做工位布局时，需要预留足够的动作空间，避免手指运动过程中与周边的工装、料架发生碰撞干涉。

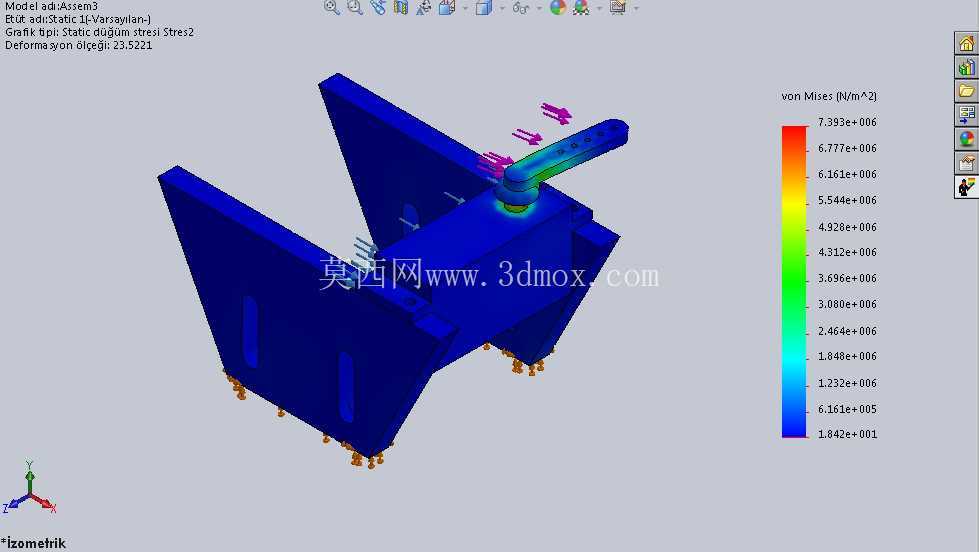

从结构受力的角度考虑，这款机械手的指节受力位置都做了局部加厚处理，铰接孔位置镶嵌了铜套作为耐磨件，长期反复转动也不会出现孔位磨损导致的间隙过大问题，保证抓取动作的重复定位精度。基座内部的动力安装位可适配微型舵机或者小型直线驱动件，用户可根据自己的动力选型需求调整安装位的尺寸，不需要对整体结构做大幅修改。整体结构没有冗余的装饰性设计，所有外形结构都服务于动作功能与安装需求，零件的壁厚控制在2-3mm之间，既保证了足够的结构强度，也尽可能控制了整体重量，降低对机械臂末端负载的要求。
