工业包裹码垛机器人工作站布局设计

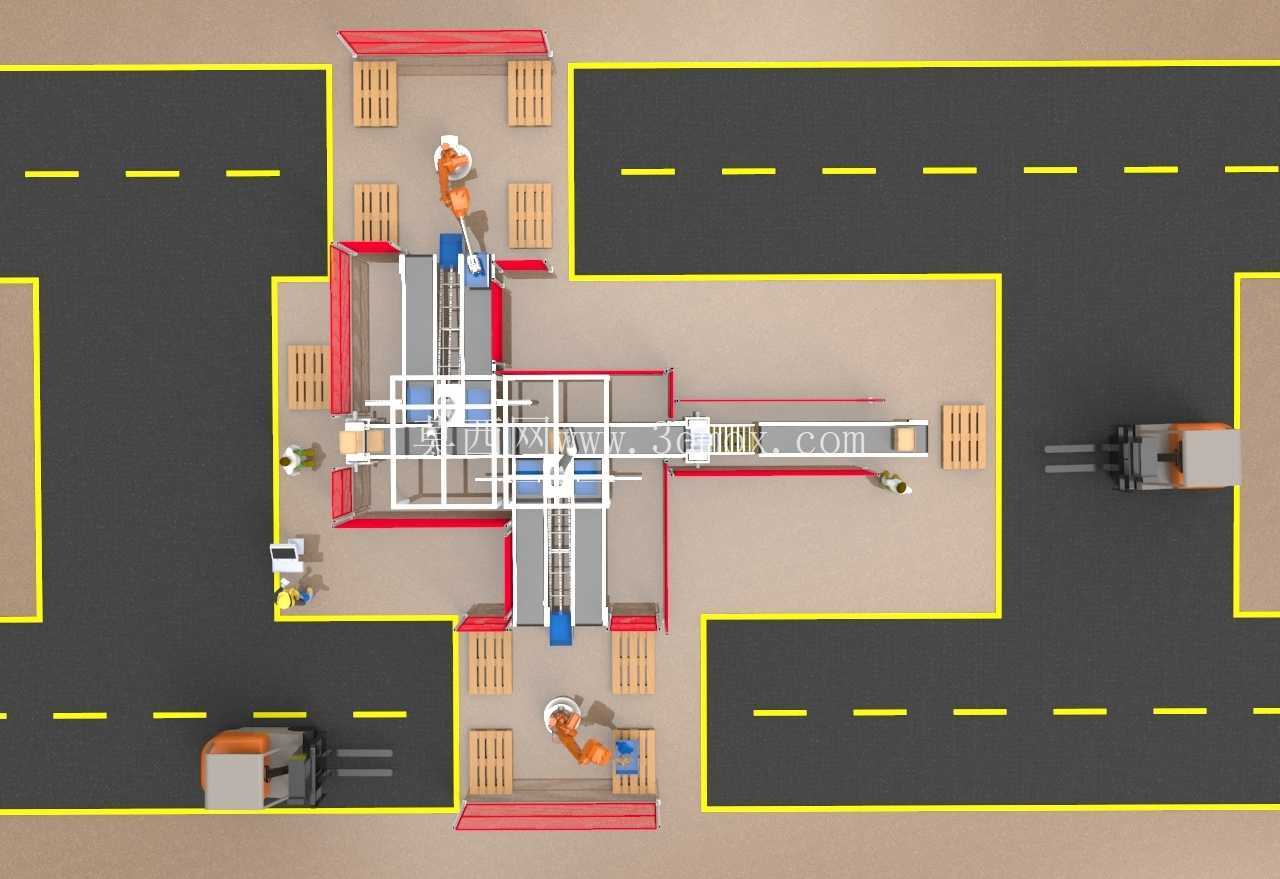

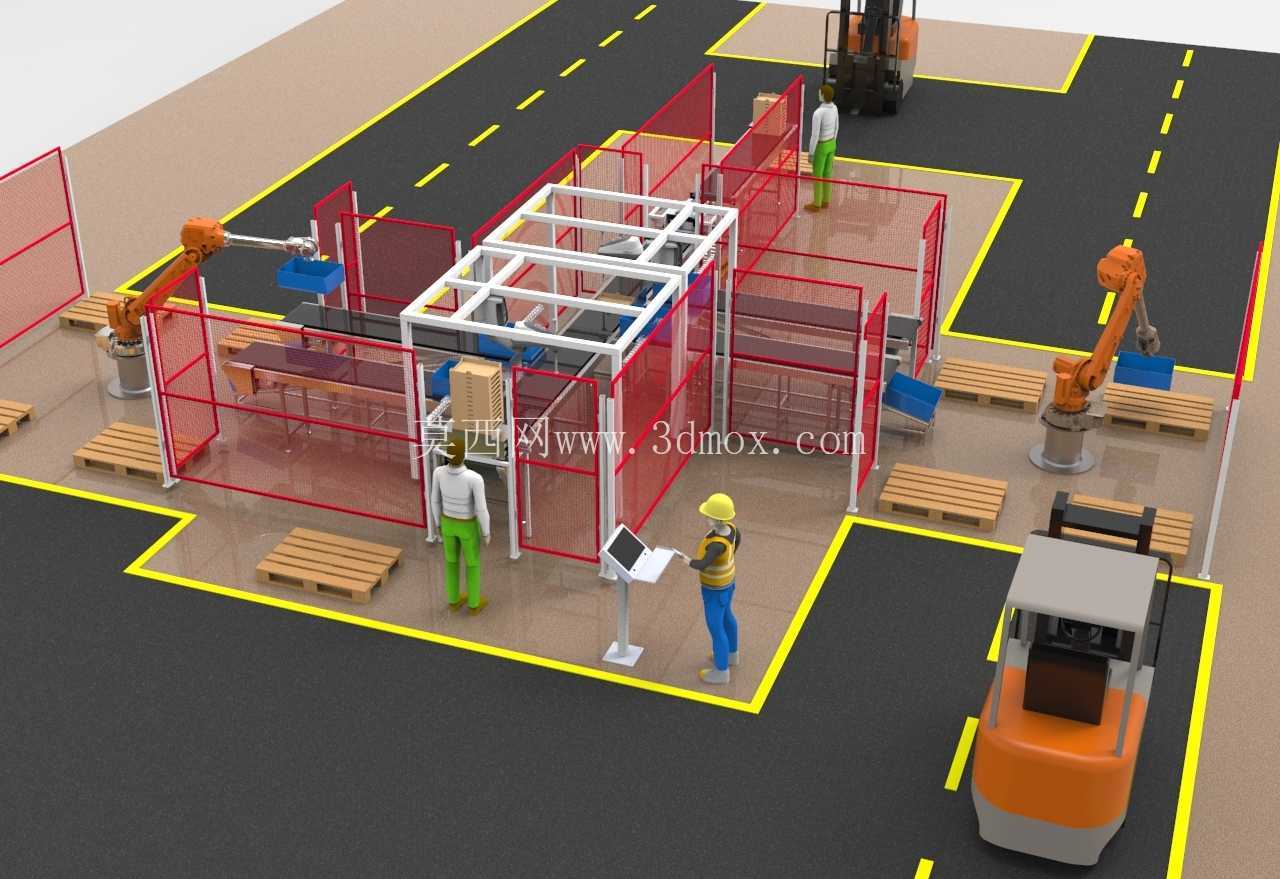

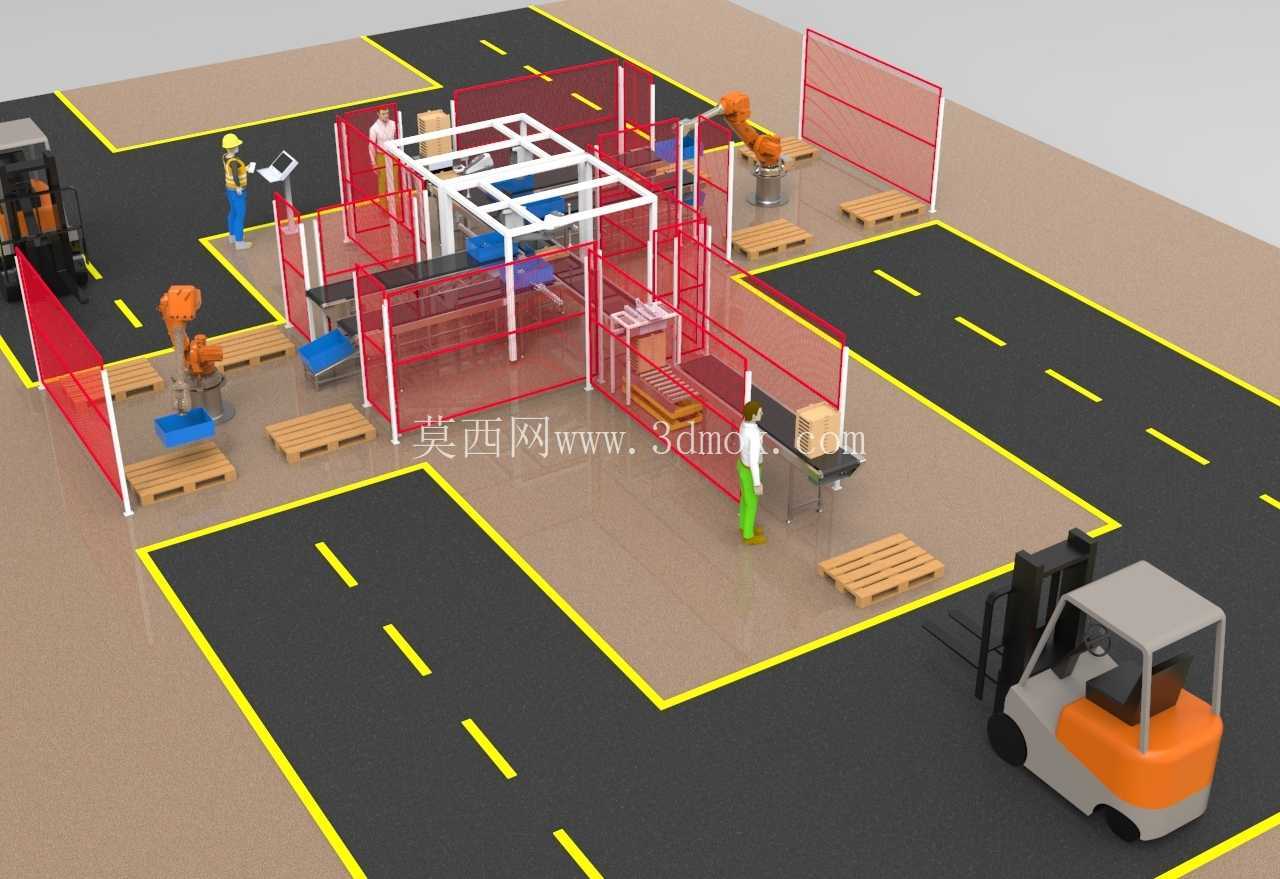

　　这套工作站的核心定位是面向仓储物流、生产制造末端的成件包裹码垛作业场景，适配纸箱、周转箱类规整硬质包裹的自动堆垛需求，可直接对接前端分拣线、包装线的出料端，替代人工完成重复度高、负重强度大的码垛工序，在快消品仓储、家电成品出库、电商区域仓的分拣打包环节都能直接落地使用。从现场布局来看，整套设备的安装边界预留了足够的物流通道，外围采用红色网状安全围栏做全区域物理隔离，围栏高度匹配工业现场安全防护标准，可避免无关人员误入机器人作业半径引发安全风险，围栏预留的物料进出口位置，刚好对接托盘摆放区与输送线的上下料位，叉车可直接沿外围黄色标识的通道驶入，完成空托盘补给与满垛托盘的转运作业，通道宽度预留满足常规内燃叉车、电动托盘叉车的转弯半径要求，无需额外调整现场物流动线。

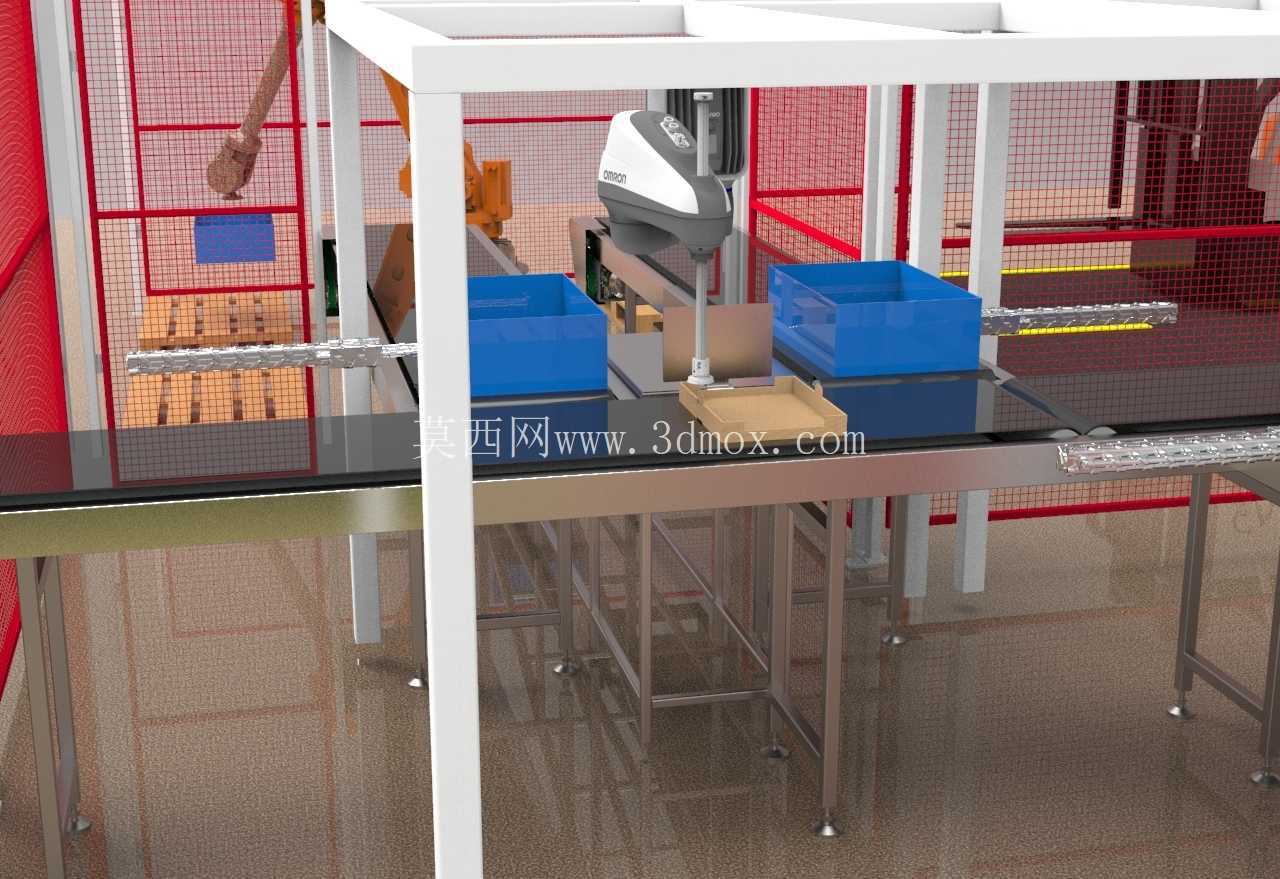

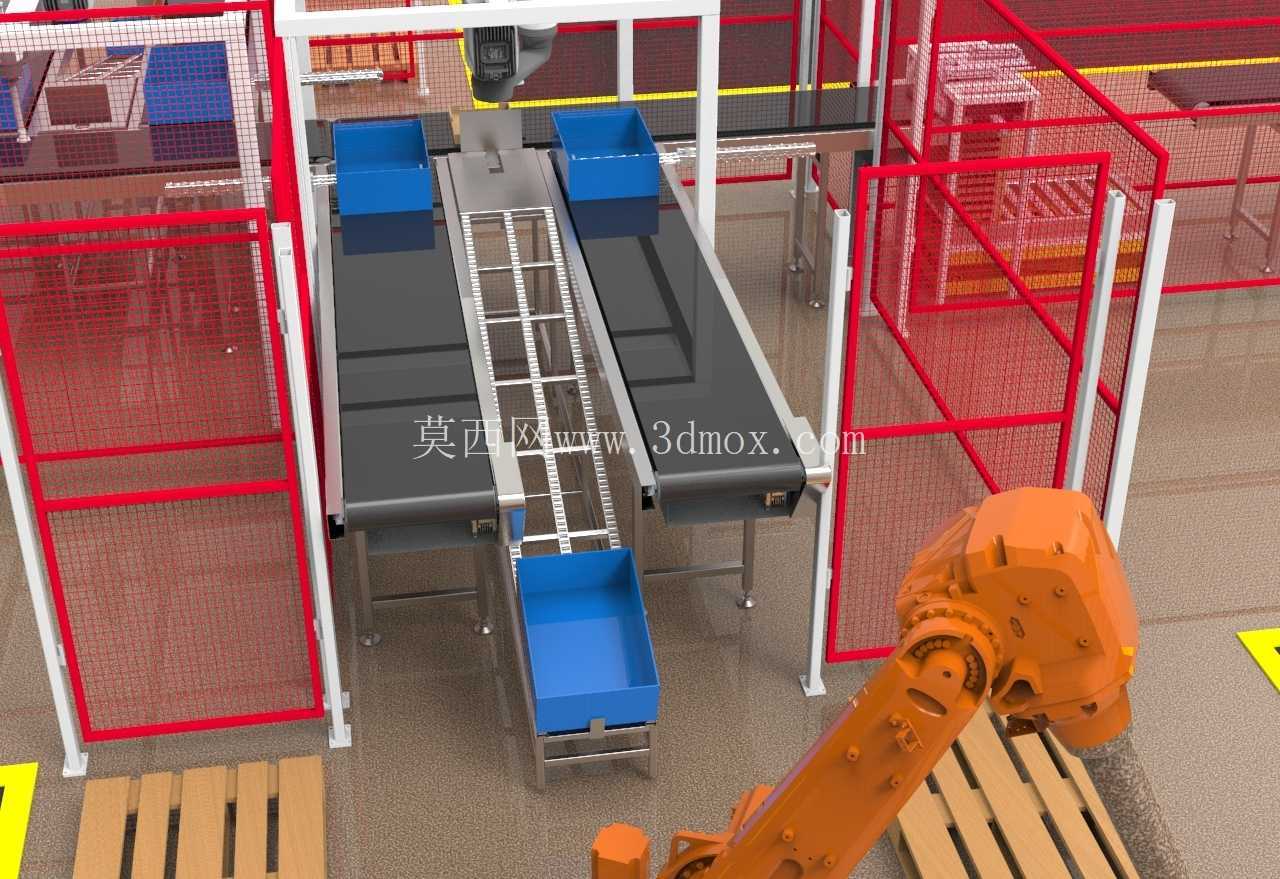

　　设备核心的作业单元采用六轴工业机器人作为执行端，机器人底座固定在工位中心的混凝土地面安装位，安装位置经过作业半径校核，末端执行器的活动范围可覆盖两侧的托盘摆放位与中间输送线的取料位，无需额外增加外部行走轴即可完成全工位的取放料动作，减少了设备的额外成本与安装调试工作量。中间的输送线单元采用模块化铝型材框架搭建，线体上设置有多个定位挡停机构，可将前端输送过来的包裹精准停在机器人取料位，挡停位置的定位精度可控制在±5mm范围内，保证机器人每次取料的位置一致性，减少视觉定位的额外配置成本，线体两侧预留的空位可根据实际生产需求加装扫码设备、称重模块，适配不同的生产管控需求。

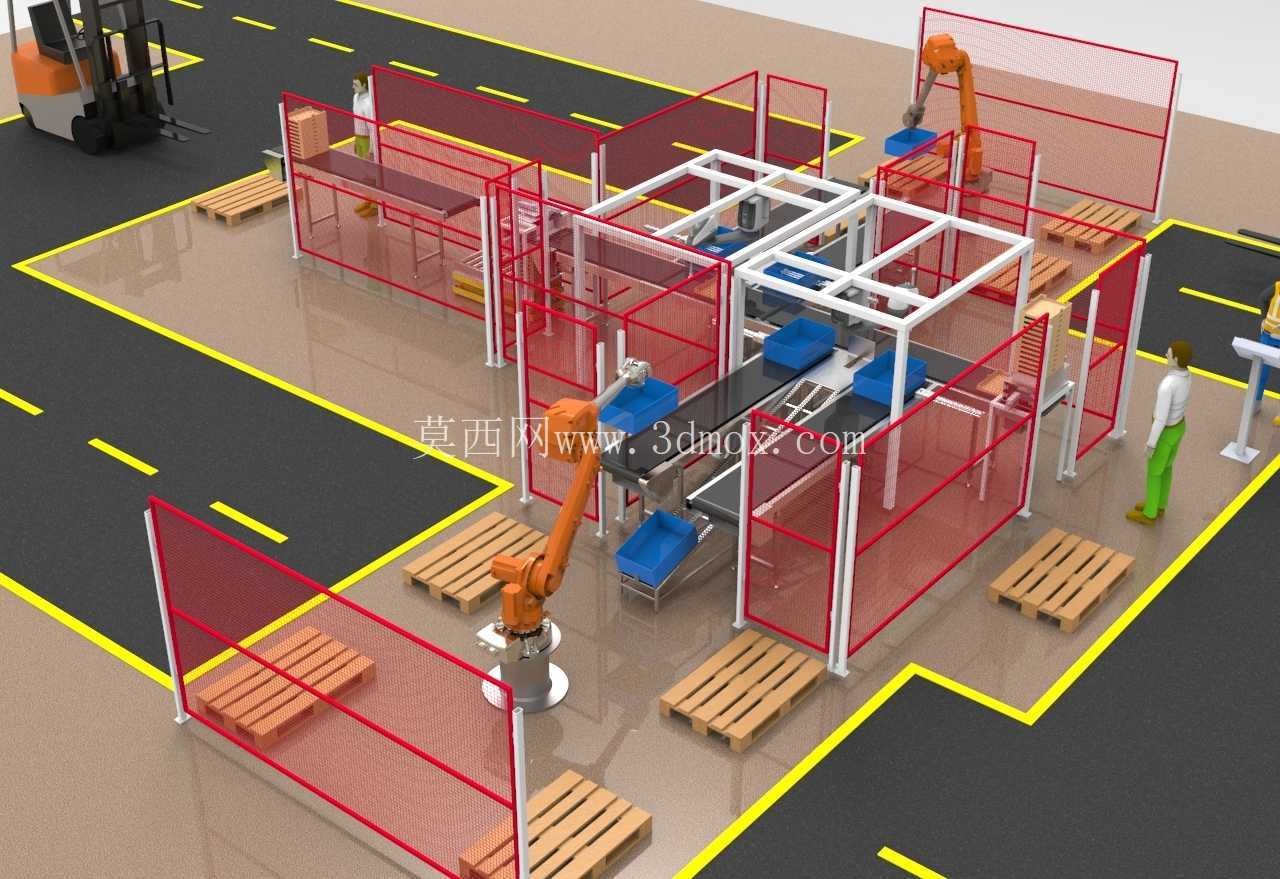

　　两侧的托盘摆放区采用地面定位标识做位置校准，每个区域可同时放置两个标准木托盘，机器人可按照预设的堆垛逻辑，将包裹逐层码放在托盘上，堆垛层数可根据包裹的承重能力、后续转运要求灵活调整，码垛完成后系统会发出提示信号，引导叉车完成满垛转运，同时自动切换到另一侧空托盘继续作业，整个过程无需停机等待，可实现连续化生产。设计过程中优先考虑了现场的人机协同逻辑，在围栏的上下料位预留了安全光栅的安装位置，可在人员进入作业区域时触发机器人暂停，保障运维人员的作业安全；线体的高度设置匹配人工补料、异常处理的操作高度，当出现包裹卡滞、位置偏移的情况时，运维人员可在安全区域外快速完成故障排除，无需进入围栏内部。

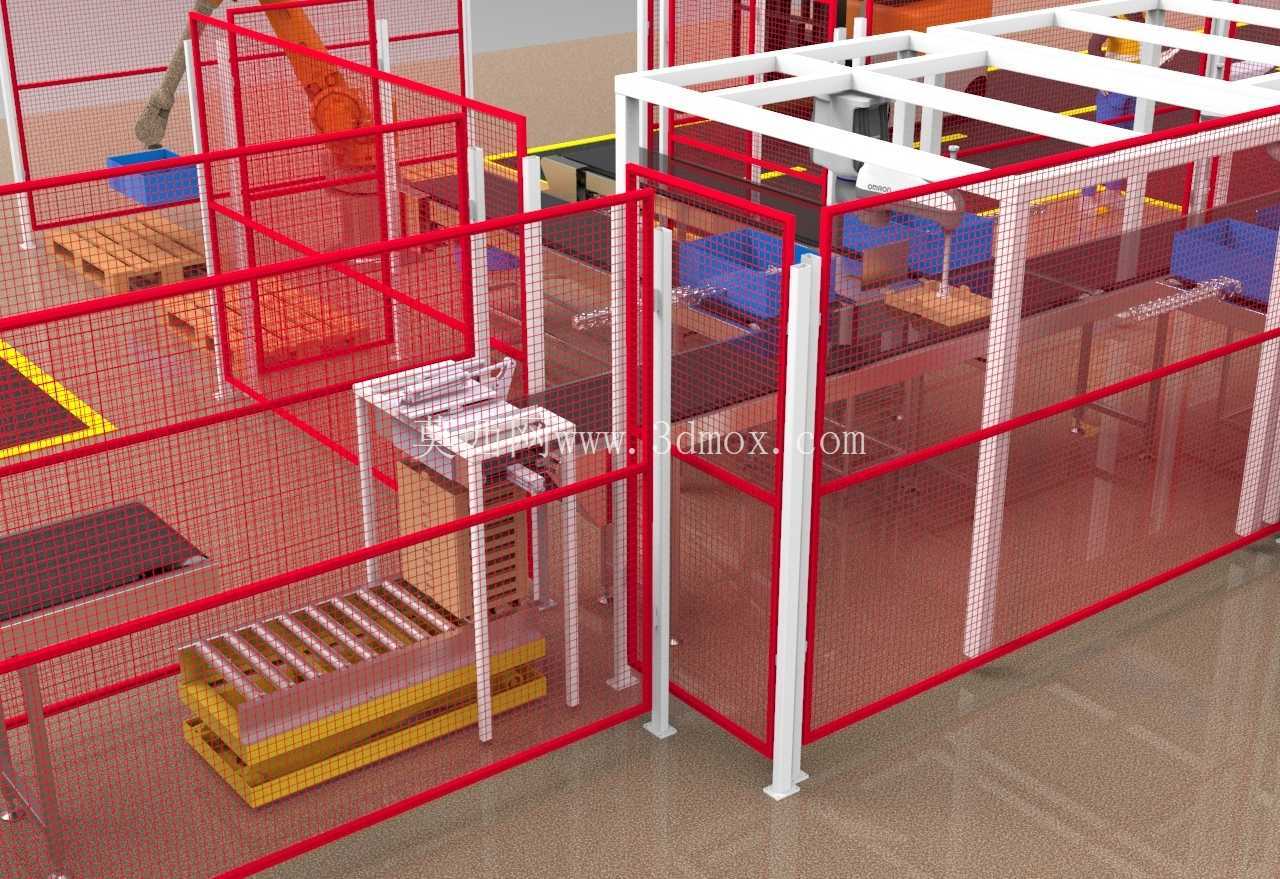

　　整套布局的尺寸设计充分考虑了标准厂房的层高、柱距要求，整体占地面积控制在小型生产单元的合理范围内，可直接在现有厂房内完成安装部署，无需对厂房结构做额外改造；机器人的安装底座采用预埋螺栓固定方式，可承受机器人高速运动时的动载荷，避免长期运行出现底座偏移的问题；围栏的网孔尺寸、高度都符合机械安全的相关标准，可有效阻挡机器人运行过程中可能出现的物料飞出风险。从作业流程来看，包裹从前端线体流入后，经挡停机构定位，机器人根据预设的码垛路径，自动调整末端姿态抓取包裹，按照层叠排列的逻辑将包裹摆放在托盘上，每层的排列方式可根据包裹尺寸、托盘规格提前在示教器中设置，可适配不同尺寸的包裹码垛需求，当更换产品规格时，只需调用对应的码垛程序即可快速切换，无需对硬件结构做大幅调整。线体下方预留了电气布线的线槽空间，所有动力线、信号线都可通过线槽连接到主控柜，避免现场布线杂乱引发的安全隐患，主控柜的摆放位置设置在围栏外侧的安全区域，运维人员可在不进入作业区的情况下完成参数调整、程序切换的操作。托盘摆放区的地面做了承重强化处理，可满足满垛托盘的临时存放承重要求，避免长期堆放导致地面沉降影响托盘定位精度；外围的物流通道采用黄色标线做区域划分，明确区分作业区、通道区、托盘暂存区，让现场的物流动线更加清晰，减少叉车作业与设备运维的动线交叉。
