小型四旋翼航拍巡检无人机结构设计

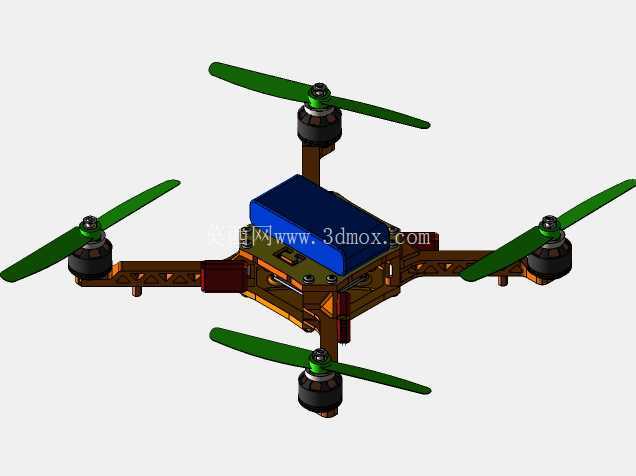

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖园区安防巡检、小范围航拍摄影、轻量物料短途转运、农林区域低空植保作业等多个场景，相比固定翼飞行器，它不需要专用起降跑道，在楼宇间、林地间隙、厂区内部等狭小空间都能完成垂直起降与悬停作业，适配的作业场景灵活性更强。从结构布局来看，整机采用X型四轴排布，四个旋翼支臂从中心主机身向外等角度延伸，这种布局的优势在于动力输出对称，飞控系统的姿态解算逻辑更简洁，悬停状态下的姿态稳定性更容易调校，支臂采用镂空减重设计，在保证结构抗扭强度的前提下，尽可能降低非必要的结构重量，提升整机的有效载荷能力。

　　中心机身区域采用分层堆叠的结构设计，最上层预留了飞控模块、GPS定位模块的安装位，中层为电池仓，适配常规规格的锂聚合物动力电池，电池仓设置了快拆卡扣结构，可在作业间隙快速完成电池更换，减少设备停转等待时间，下层预留了任务载荷安装位，可根据作业需求快速更换航拍相机、小型抛投装置、气体检测传感器等不同功能模块，不需要对机身主体结构做额外改造。旋翼动力单元的安装座设计了减震缓冲结构，电机运转时产生的高频振动会被减震胶圈过滤，避免振动传递到机身中部的任务载荷上，保证航拍画面清晰度、传感器检测数据的准确性，每个旋翼支臂的末端都做了圆弧过渡处理，减少飞行过程中的空气阻力，同时避免尖锐结构在起降剐蹭时造成结构损坏。

　　起落部分采用一体化的支脚结构，从机身下部向四个方向延伸，支脚底部做了加宽的平面设计，在不平整的地面起降时也能保证机身放置稳定，不会出现侧翻问题，同时支脚的高度预留了足够的空间，避免下方挂载的任务载荷在起降时接触地面造成磕碰。整机的安装边界设计充分考虑了零部件的通用互换性，所有电机安装孔位、飞控安装孔位都采用通用航模标准尺寸，后期维护更换零部件时不需要重新打孔适配，机身外壳的拼接处采用卡扣加少量螺丝的固定方式，日常检修内部线路、模块时可以快速拆开外壳，不需要拆卸大量紧固件。

　　在结构强度校核层面，支臂部分的受力经过反复验算，在满载荷、最大动力输出的状态下，支臂的形变量控制在允许范围内，不会因为高速飞行时的气流冲击出现支臂震颤，影响飞行稳定性，机身中部的电池仓做了加强筋设计，在发生轻微起降撞击时，能够吸收部分冲击力，保护内部的电池与电子元件不受损坏。电路走线全部隐藏在支臂与机身的内部空腔中，没有外露的线束，既减少了飞行时的风阻，也避免线束在飞行过程中被旋翼剐蹭造成安全隐患，机身侧面预留了充电接口与数据传输接口，不需要拆开外壳就可以完成电池充电、飞控参数调试的操作。这款飞行器的结构设计没有追求过度的轻量化而牺牲结构可靠性，所有结构细节都围绕实际作业中的维护便利性、场景适配性、运行稳定性展开，不管是用于航模爱好者的日常飞行练习，还是用于小型作业团队的低空巡检、航拍任务，都能满足使用需求，结构的模块化设计也为后续的功能升级预留了足够的改造空间，使用者可以根据自身的作业需求，对支臂长度、动力配置、载荷安装位做针对性调整，不需要重新设计整套机身结构。
