十字轴式万向传动连接组件结构设计

在各类需要变角度传递扭矩的机械传动场景中，这类十字轴式万向连接组件是应用极为广泛的核心传动部件，从小型精密传动机构到常规工业设备的动力传输链路，只要存在两轴轴线不共线、工作过程中存在相对角位移的传动需求，都能见到这类结构的身影。不同于刚性联轴器仅能传递同轴扭矩的特性，该结构可在两轴夹角处于允许变动范围内时，持续稳定完成旋转动力的传递，不会因为轴系的安装偏差、工作过程中的机架形变产生卡滞或附加载荷激增的问题。

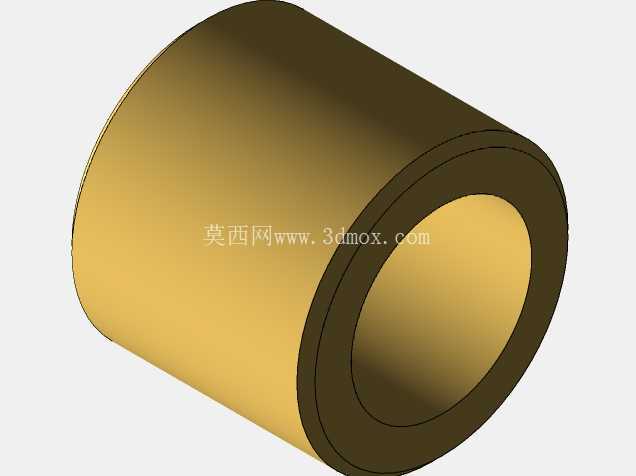

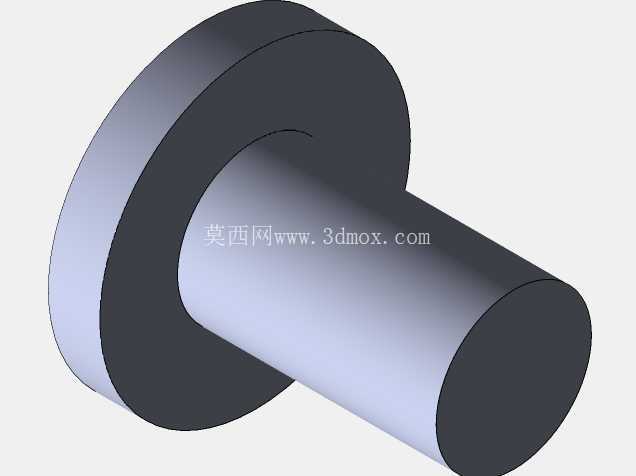

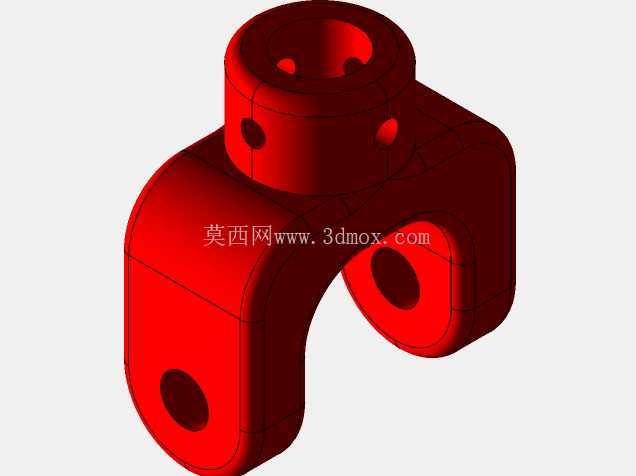

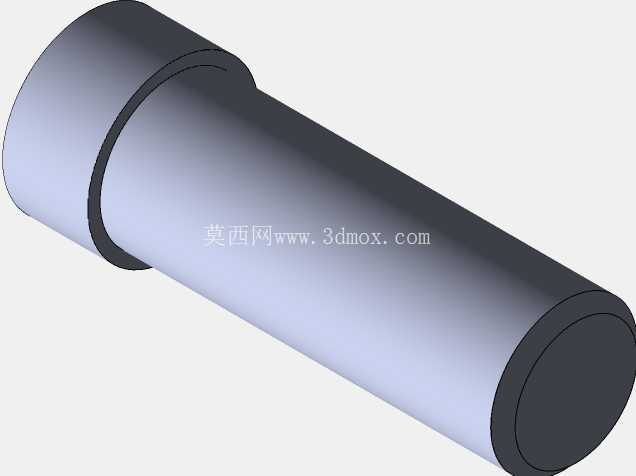

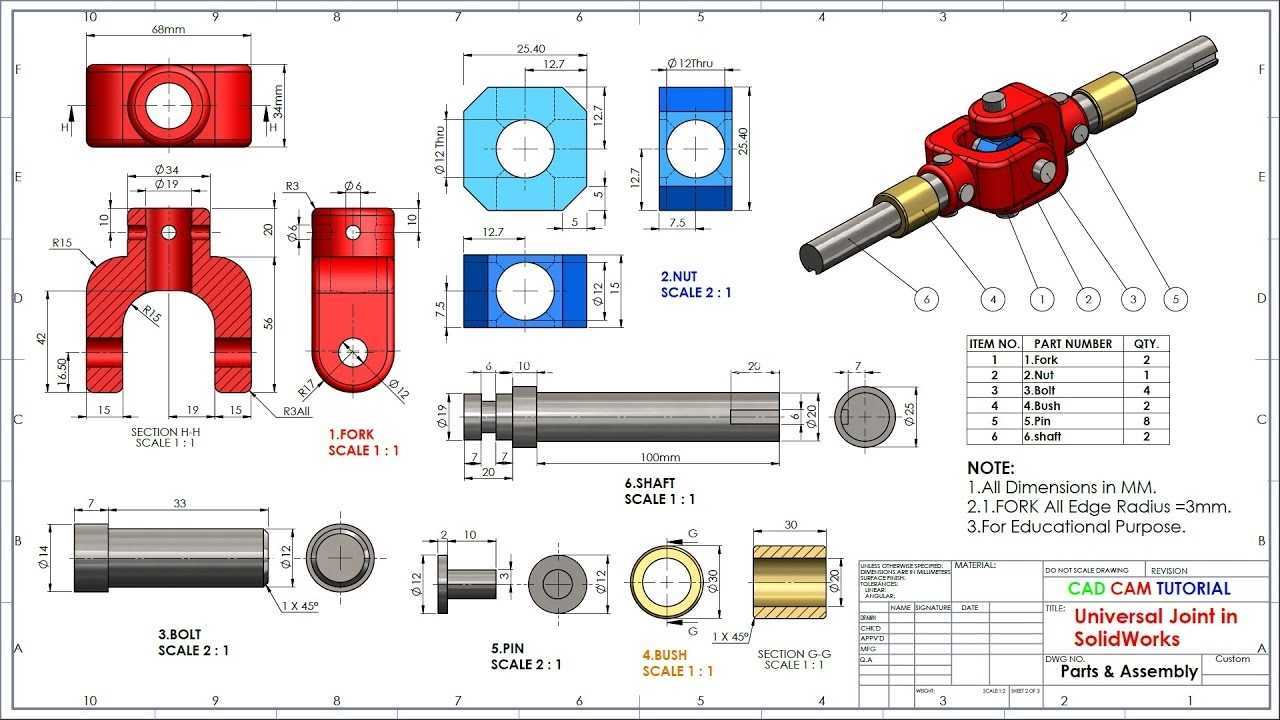

整套组件的结构拆分逻辑非常清晰，包含两个叉形接头、十字传动芯轴、销轴、衬套以及两端的连接轴段，每个零件的配合边界都经过明确的尺寸约束。叉形接头的U型开口端设置有同轴的销孔，用于和十字轴的四个轴颈形成配合，十字轴的四个轴颈互为90度垂直分布，分别嵌入两个叉头的销孔内，形成可绕两个垂直轴线转动的空间铰接结构。衬套压装在叉头的销孔内壁，与十字轴轴颈形成滑动摩擦副，能够有效降低铰接位置的磨损速率，长期运行磨损后仅需更换衬套即可恢复配合精度，大幅降低维护成本。销轴用于实现衬套、十字轴与叉头的轴向定位，防止工作过程中配合件脱出，同时预留了合理的轴向间隙，避免温度变化导致的热胀卡滞问题。

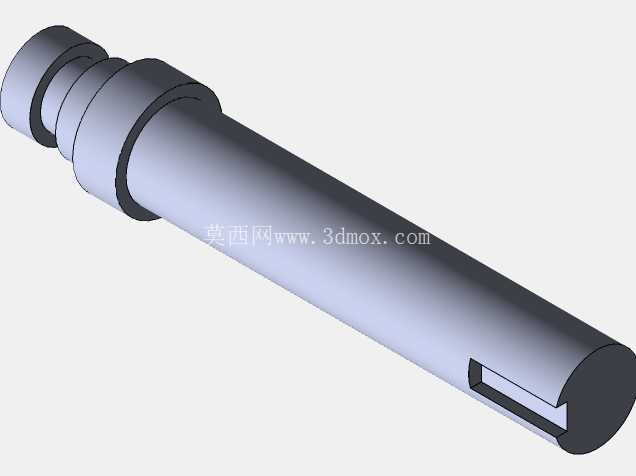

从安装边界来看，两端的连接轴段设置有标准的轴径配合面，可直接与配套的传动轮毂、带轮或者其他轴端连接件完成装配，轴段上的轴肩结构可实现轴向定位，装配时无需额外调整轴向位置即可保证配合精度。整套组件的最大允许折角可覆盖常规传动场景的偏角需求，当单节万向节存在传动转速波动的问题时，也可将两套该结构成对使用，通过合理布置中间轴的相位，实现等角速度传动，满足高精度传动场景的使用需求。

设计过程中首先需要明确传动链路的额定传递扭矩，以此倒推十字轴轴颈的直径、叉头的截面厚度等核心受力尺寸，叉头的U型根部是应力集中的高发位置，需要做合理的圆角过渡，避免交变载荷作用下出现疲劳断裂。所有铰接配合位置的尺寸公差需要控制在合理区间，间隙过大会导致传动回程差增大，传动精度下降，间隙过小则会导致转动卡滞，润滑脂无法进入摩擦面，加剧磨损。零件的外形设计充分考虑了加工工艺性，叉头的外形采用规则的铣削面，没有复杂的曲面结构，普通三轴铣床即可完成加工，衬套采用标准的耐磨铜合金材质，无需特殊定制，销轴、连接轴段均可采用常规圆钢车削加工完成，整体加工成本可控，适合批量生产应用。

在实际设备装配过程中，这类万向连接组件可以补偿轴系安装时的同轴度误差，降低对安装精度的严苛要求，即使设备运行过程中因为载荷冲击导致机架产生微小形变，也不会在轴系上产生过大的附加弯矩，可有效保护上下游的轴承、齿轮等核心传动零件，延长整套传动系统的使用寿命。日常维护时仅需定期通过预留的注油位置向铰接摩擦面补充润滑脂，即可保证长期稳定运行，无需频繁拆解检修。
