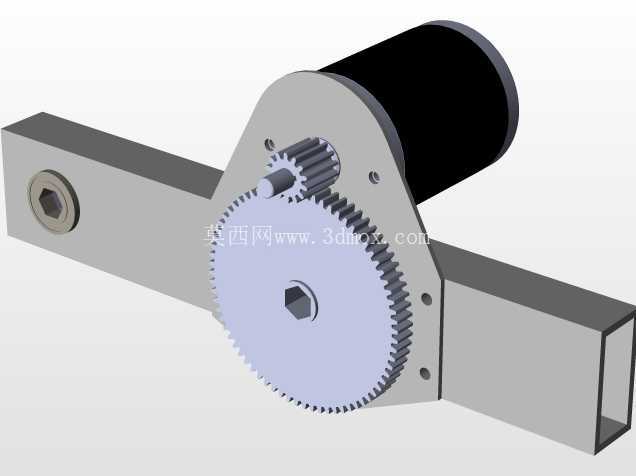

单级MiniCIM进气齿轮传动箱结构设计

这款单级齿轮传动结构，核心适配小型动力输出场景下的进气辊驱动需求，整体采用侧挂式安装逻辑，直接固定在标准方形管材上，无需额外设计复杂的安装转接支架，能大幅缩减整机的装配工序与结构占用空间。从实际应用场景来看，这类结构常被用于需要紧凑动力传递的小型设备中，尤其是需要将动力沿管路方向传递至执行辊轮的工况，动力从驱动端输入后，经过一级齿轮副的减速增扭，直接将扭矩输出到带内六角接口的从动齿轮轴上，轴端可直接连接进气辊等执行部件，省去了联轴器、过渡轴等多余传动环节，传动链短，反向间隙小，传动效率更高。

设计层面，整个齿轮箱的壳体采用分体式板式结构，两块平行的安装板通过定位孔与紧固件连接，既作为齿轮轴的支撑基座，同时也直接卡接固定在方形管材的外侧，安装板上预留的轴孔位置经过同轴度校验，主动齿轮轴直接与驱动电机的输出轴配合，电机本体通过安装板上的螺纹孔直接固定在箱体外侧，电机轴线与管材延伸方向平行，不会额外增加垂直于管材方向的结构突出量，能很好适配安装空间狭窄、对设备外轮廓尺寸有严格限制的场景。齿轮副采用直齿圆柱齿轮设计，主动小齿轮与从动大齿轮的模数匹配小型动力的扭矩传递需求，齿宽经过核算，能在满足额定扭矩输出的前提下尽可能减小轴向尺寸，从动齿轮中心设计的内六角孔，可直接与六角传动杆配合，实现无键连接，装配时直接将传动杆穿入方管内部，与从动齿轮的内六角孔对接即可完成动力衔接，不需要在管材上额外加工复杂的键槽或定位结构，对管材的加工精度要求更低，现场装配调整的容错空间更大。

从安装边界来看，整个传动箱的宽度与所适配的方管宽度匹配，安装后箱体两侧不会超出方管的外轮廓太多，电机部分沿方管轴向布置，整体外轮廓规整，没有突出的尖锐结构，不会与周边的管线、其他结构件产生运动干涉。齿轮箱的支撑臂结构与方管的贴合面做了平面度处理，安装时通过侧面的紧固件锁紧，能保证箱体在设备运行过程中不会出现松动移位，即使在频繁正反转的工况下，也能保持齿轮副的啮合间隙稳定，不会出现打齿、异响等问题。

功能特性上，这款单级传动结构没有多余的冗余设计，所有结构都服务于动力传递与安装固定两个核心需求，齿轮啮合区域被两块安装板半包围，能在一定程度上阻挡外界的粉尘、碎屑进入啮合面，减少齿轮的磨损，延长维护周期，同时半开放的结构也便于日常检查齿轮的啮合状态，不需要完全拆解箱体就能观察齿面的磨损情况，加注润滑脂也十分方便。在实际选型适配时，可根据所需的输出转速与扭矩，调整主动轮与从动轮的齿数比，不需要改动箱体的安装孔位与整体外形尺寸，就能适配不同参数的驱动电机与不同负载的进气辊，通用性较强。

结构细节上，主动齿轮轴的支撑位置靠近电机输出端，能减小电机轴的悬臂长度，降低电机轴受到的径向载荷，避免电机轴因为长期受径向力出现弯曲变形；从动齿轮的两个支撑点分别位于齿轮两侧的安装板上，支撑跨距经过优化，能承受辊轮传递过来的径向载荷，不会出现轴端挠度过大导致的齿轮偏磨问题。安装板上的电机固定孔采用长圆孔设计，装配时可以微调电机的位置，调整主动齿轮与从动齿轮的啮合间隙，保证齿轮啮合处于最佳状态，避免间隙过大导致的传动冲击，或是间隙过小导致的运转卡滞、磨损加剧问题。整个结构的零件数量少，除了标准件之外，只有两块安装板、两个齿轮、一根输出轴，加工难度低，所有板类零件都可以通过激光切割下料后简单铣削加工完成，齿轮采用常规的滚齿工艺就能加工，不需要特殊的定制刀具，制造成本可控，适合小批量试制与批量装配使用。
