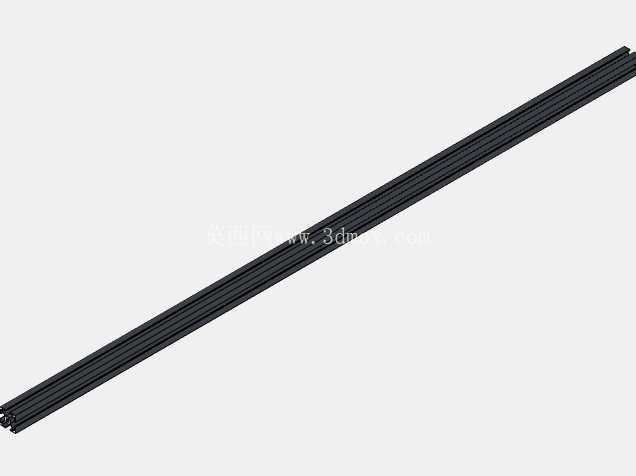

工业框架搭建用黑色铝棒型材结构设计

　　这款铝棒型材采用等截面长条式设计，单根型材的截面保持一致，没有做额外的变径或者异形切削，就是为了适配通用的型材固定件，不管是用塑料卡扣、角码连接还是顶丝锁紧，都能沿着型材长度方向任意位置固定，不需要提前在型材上做打孔攻丝的预处理，这一点对于需要频繁调整安装位置的实验类装置来说格外实用。从安装边界来看，这款型材的外轮廓尺寸控制得比较紧凑，多根并排布置的时候，相邻型材之间的间隙可以控制在1mm以内，做密集排布的导向栅格或者防护栏的时候，不会因为型材本身的尺寸公差出现拼接缝隙不均的问题。在非标自动化设备搭建、小型实验装置组装以及校园科创项目的结构落地过程中，铝型材类构件一直是兼顾轻量化与装配灵活性的首选支撑材料，这次的铝棒型材结构，就是针对小跨度支撑、轻载导向场景做的适配设计。很多刚接触结构搭建的工程师容易陷入一个误区，觉得型材截面越大、壁厚越厚就越稳妥，实际上在很多桌面级实验台、小型物料导向架、3D打印机外围框架这类负载不超过5kg的应用场景里，过厚的型材反而会增加整体自重，抬升材料成本，还会给后期的位置调整带来不必要的负担。

　　型材的表面做了阳极氧化发黑处理，不是单纯为了外观好看，黑色氧化层一方面可以避免铝基材在潮湿环境下出现氧化起斑的问题，另一方面在做光学类实验装置的支撑结构时，黑色表面可以减少环境光的反射，避免杂光对光学传感器的检测结果造成干扰。设计的时候特意把型材的棱边做了微小的倒角处理，没有保留尖锐的直角，这是考虑到现场装配的时候，操作人员徒手搬运调整型材的频率很高，尖锐棱边很容易划破手套甚至划伤皮肤，0.5mm的倒角不会影响型材的装配精度，却能大幅降低装配过程中的安全隐患。

　　在实际的应用场景里，这款铝棒型材可以单独作为轻载的直线导向杆使用，配合直线轴承就能实现小行程的往复运动导向，比如小型点胶机构的Z向导向、物料分拣装置的拨杆导轨；也可以多根组合拼接成矩形框架，作为小型设备的主体支撑结构，比如桌面级的检测工装、学生科创项目的机器人底盘框架、电子产品的测试架。和常见的槽式铝型材相比，这款实心铝棒的抗扭表现更好，在承受偏载的时候不容易出现型材扭转的问题，比如在悬臂式的传感器安装支架上，用单根铝棒作为支撑臂，端部安装重量不大的光电传感器或者小型气缸，运行过程中不会因为悬臂负载出现支撑臂晃动的情况，能保证传感器的检测位置精度稳定在0.1mm以内。做结构设计的时候，我们也考虑了型材的拼接兼容性，型材的外径尺寸和市面上通用的铝管、塑料固定座的安装孔径做了适配，不需要额外定制连接件，用现成的标准紧固件就能完成装配，能大幅缩短项目的加工装配周期。很多时候做小型项目的结构设计，不需要追求复杂的异形构件，这种标准化的等截面铝棒型材，只要搭配合理的连接方式，就能覆盖绝大多数轻载支撑、导向的应用需求，而且后期维护更换的时候，不需要重新测绘加工，直接采购同规格的标准型材就能替换，对于项目的后期迭代和维护都很友好。

　　在做安装布局的时候要注意，如果是作为水平支撑使用，单根型材的支撑跨度不要超过800mm，跨度太大的话即使是轻载也会出现中部下挠的情况，影响支撑精度，如果需要更大的跨度，可以通过两根型材并排拼接的方式提升截面惯性矩，不用更换更大规格的型材就能满足刚度要求。如果是作为垂直方向的支撑柱使用，型材的底部要做端面的平整处理，保证和安装底板的接触面积足够，避免因为端面倾斜导致支撑柱受力不均出现弯曲。这款型材的设计没有做多余的结构冗余，所有的尺寸公差都控制在通用装配的要求范围内，既不会因为精度过高抬升加工成本，也不会因为公差太大导致装配的时候出现卡滞或者间隙过大的问题，对于成本敏感的学生项目、小型非标设备来说，是性价比很高的结构构件选择。
