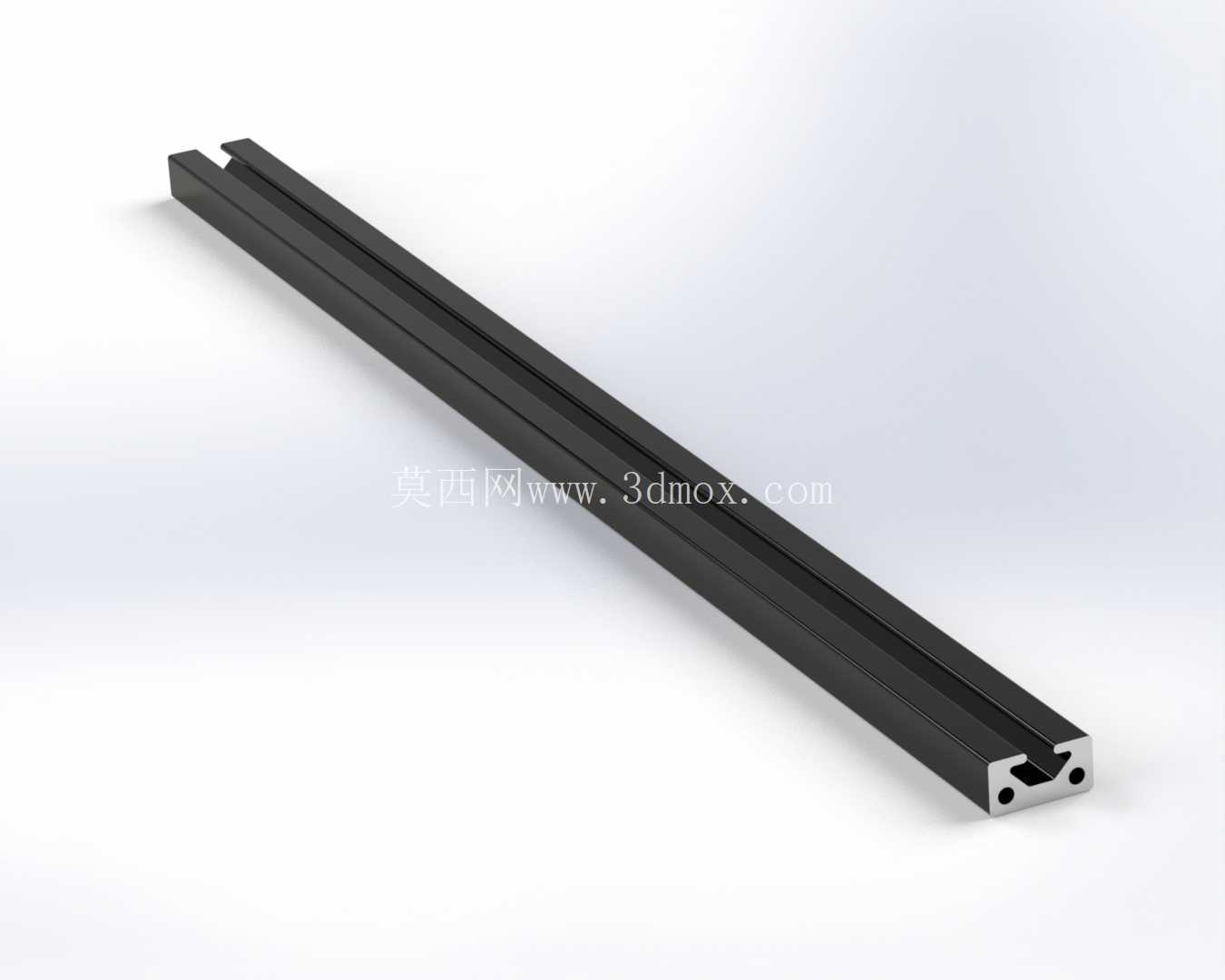

25系列单T槽矩形工业铝型材结构件

在小型自动化检测设备、桌面级实验工装、3D打印机运动框架这类对安装空间有严格限制的场景里，常规2020、3030铝型材要么截面尺寸冗余挤占有效作业空间，要么槽型兼容性不足无法适配标准紧固件，这款25mm×12.5mm截面的单T槽矩形铝型材恰好填补了这一选型空白。从截面设计逻辑来看，型材将单条开口T型槽布置在25mm宽度的其中一个端面上，剩余三个面为封闭平整面，这种非对称布局并非随意设定——平整面可直接作为设备台面的安装基准面，无需额外加装垫板即可贴合亚克力板、薄铝板等防护面板，省去了传统双面槽型材安装时需要调整平行度的繁琐工序，T槽开口宽度与25系列标准紧固件完全匹配，T型螺母、滑块螺栓可直接卡入槽内沿长度方向任意位置固定，无需在型材本体上钻孔攻丝，大幅降低现场改制的工作量。

从实际安装边界考量，这款型材12.5mm的厚度方向尺寸，刚好适配桌面级设备的侧梁安装需求，比如在小型视觉检测工位的框架搭建中，侧梁位置既要预留传感器安装位、走线槽空间，又不能过度遮挡检测光路，12.5mm的厚度既保证了型材本身的抗弯刚度，又不会因为截面过厚导致设备整体宽度超标。型材的截面壁厚经过优化，在单根长度1000mm的简支支撑状态下，中部挂载5kg负载时的挠度可控制在0.2mm以内，完全满足小型设备对框架刚性的要求，不会因为型材形变导致运动部件卡滞、检测精度偏移。

表面处理采用的是光滑阳极氧化工艺，和普通磨砂氧化的铝型材相比，光滑表面不易积聚生产环境中的粉尘、切削碎屑，尤其是在电子组装类洁净车间使用时，日常清洁只需用无尘布擦拭即可，不会出现碎屑嵌在氧化层缝隙里难以清理的问题，也避免了碎屑掉落至产品表面造成品质不良。在实际装配场景中，这款型材可搭配同系列的角码、端盖、滑块螺母组成多种结构：两根型材垂直拼接时，使用专用L型角码从T槽内锁付即可完成90度固定，无需额外切割45度斜角；需要安装直线导轨、光电传感器时，可直接将紧固件滑入T槽调整位置，相比方形管材需要焊接安装座的方式，装配调整效率提升60%以上。

从设计建模的角度来看，这款型材的截面轮廓严格遵循公制25系列铝型材的安装尺寸规范，T槽的槽口宽度、槽底深度、卡槽圆角都和标准件库内的紧固件尺寸完全匹配，建模时无需额外调整配合公差，直接调用标准T型螺母模型即可完成虚拟装配，干涉检查时不会出现槽宽不足导致螺母无法卡入的问题。型材两端的安装孔位可根据实际使用长度按需加工，因为三个面为封闭平面，端面攻丝时的支撑刚性更好，M4、M5螺纹的有效啮合长度可达到6mm以上，连接强度完全满足小型设备的框架受力要求。在一些特殊应用场景里，比如小型输送线的侧边导向条安装、设备安全门的滑动导轨基座，这款单T槽型材还可以直接作为导向轨道使用，T槽内嵌入尼龙滑块即可实现直线滑动功能，无需额外加装微型直线导轨，进一步压缩设备的制造成本与安装空间。
