CSWA考核用夹爪组件结构设计

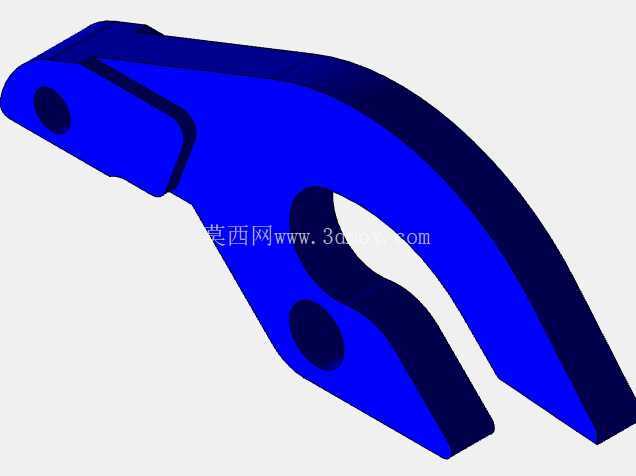

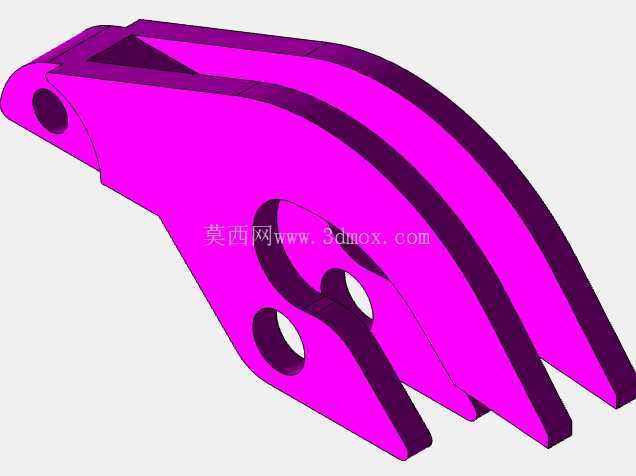

　　这类夹爪组件属于工装夹持系统里的核心执行构件，日常在自动化装配工位、小型工件转运机械手末端、工装夹具定位模块中都能见到同结构的应用，核心作用是通过开合动作完成对规则形状小型工件的夹紧、定位与移送，适配的工件多为轴类、小型板件或是带定位孔的装配零件，在3C产品装配、小型五金件加工上下料、教学实训考核台架上的应用频次尤其高。从结构形态来看，该夹爪采用整体弯臂式构型，主体为单块一体式弯臂结构，臂身开设两处圆形安装孔，一处位于夹爪的铰接端，用于和驱动摆臂或是固定基座完成铰接装配，另一处位于夹爪中部，用于连接复位弹簧或是驱动连杆，夹爪的夹持端为分叉式开口结构，开口的轮廓弧度经过匹配设计，能够在闭合时与被夹持工件的外轮廓形成足够的接触面积，避免夹持过程中出现应力集中刮伤工件表面，或是夹持力不足导致工件脱落的问题。设计这类夹爪的时候，首先要核算的是铰接端的回转间隙，铰接孔的公差带一般选取H7/g6的间隙配合，既保证夹爪摆动过程中无卡滞，也不会因为间隙过大导致夹持定位精度超差；臂身的弯曲弧度需要结合整个夹持机构的运动包络来确定，要保证夹爪在最大开合角度下，不会和周边的固定机架、相邻的执行构件产生运动干涉，同时要尽可能缩短力臂长度，在同等驱动气缸或是弹簧作用力下，提升夹持端的输出夹紧力。

　　安装边界方面，铰接端的孔位中心到夹持端最外侧的距离决定了整个夹爪组件的安装空间需求，装配时需要保证铰接孔的轴线与驱动连杆的回转轴线平行度误差控制在0.02mm以内，否则长期往复摆动会出现孔位偏磨，缩短构件的使用寿命；中部的连接孔需要和驱动件的连接销保持同轴，避免传递驱动力的时候出现附加的侧向力矩，导致夹爪开合动作不畅。夹爪的臂身厚度需要结合额定夹持力来核算，一般采用合金钢材质加工的情况下，臂身截面的抗弯强度要预留1.5倍以上的安全系数，避免频繁夹持负载时出现臂身塑性变形，导致夹持位置偏移。

　　分叉式的夹持端开口尺寸需要匹配常用被夹持工件的直径范围，开口处的棱边需要做倒钝处理，防止尖锐棱边在工件表面留下压痕，对于有表面防护要求的工件，还可以在夹持端面镶嵌聚氨酯垫片，不过该考核用模型为基础结构版本，未附加软质垫层结构，重点考察的是装配约束关系、零件间的配合尺寸、整体结构的运动合理性。从建模逻辑来看，这类夹爪组件的建模需要先确定铰接点的固定位置，再根据开合行程要求确定夹持端的运动轨迹，反推臂身的弯曲角度与各孔位的中心距，各特征的过渡圆角需要匹配应力分布情况，在臂身弯折的应力集中区域适当加大圆角半径，降低应力集中系数，提升构件的疲劳寿命。

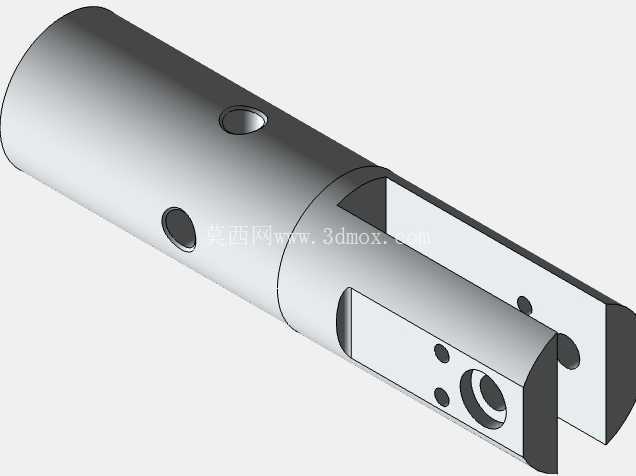

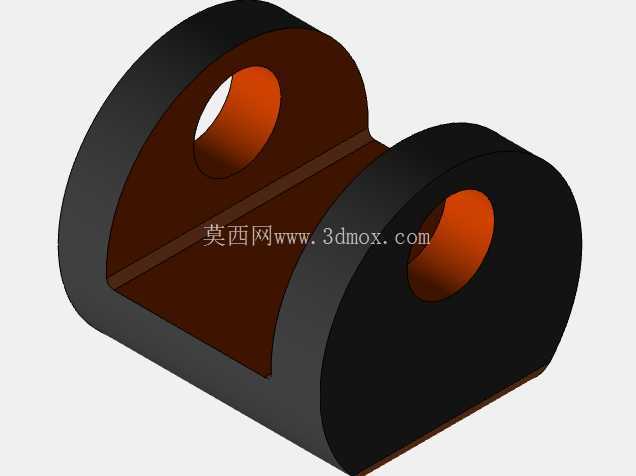

　　实际生产应用中，这类夹爪往往会成组配对使用，两个对称的夹爪通过铰接点固定在基座上，通过中部的连杆连接驱动源，实现同步开合动作，相比直臂式夹爪，这种弯臂构型的夹爪能够在更小的安装空间内获得更大的开合行程，适合安装空间受限的小型自动化设备中，比如桌面型装配机械手、小型工件检测分选设备的末端执行机构，在教学考核场景中，这类组件因为涵盖了草图绘制、特征拉伸、装配配合、干涉检查等多个核心建模技能点，能够有效考察建模者对机械结构配合逻辑、尺寸链核算的掌握程度。
