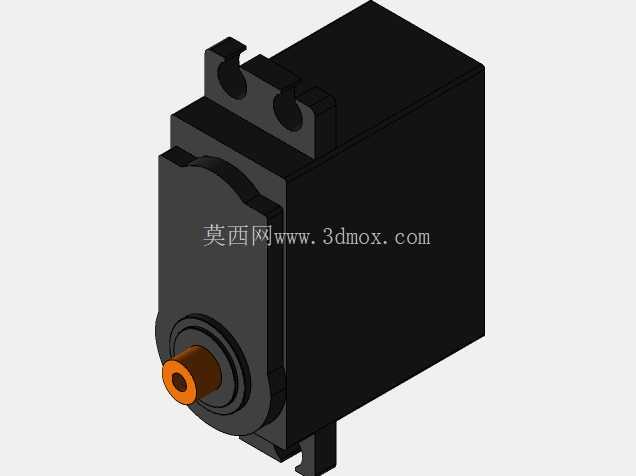

小型舵机伺服执行机构三维结构

这款伺服执行机构的三维结构还原，完全围绕小型运动控制场景的实际安装与使用需求搭建，没有多余的装饰性结构，所有特征都对应实物的功能边界。从实际应用场景来看，这类小型伺服广泛出现在航模舵面控制、小型自动化设备的点位动作执行、教学实验平台的角度调节、3D打印设备的送料或平台调平机构、智能门锁的锁舌驱动、小型机器人关节的角度控制等场景，核心需求是在有限的安装空间内，输出稳定的可控角度扭矩，同时保证安装定位的一致性，减少现场调试的适配工作量。

从结构设计思路来看，整个壳体采用分体式拼接结构，主体为方形封闭腔体，用来容纳内部的直流驱动电机、减速齿轮组、电位器角度反馈元件以及控制电路板，腔体的壁厚均匀，既可以为内部元件提供足够的防护，避免运行过程中进入灰尘、杂物卡滞减速齿轮，也能在输出轴承受径向负载时提供足够的结构支撑，避免壳体变形导致齿轮啮合错位。顶部的两个带孔安装耳是核心的安装定位特征，两个安装孔的中心距严格匹配行业通用的小型舵机安装标准，安装孔的孔径适配常用的M2或者M2.5固定螺丝，安装耳的厚度经过受力校核，在设备运行产生振动时不会出现安装耳断裂的问题。输出端的轴套部分做了阶梯式凸起设计，一方面可以限制输出摇臂的轴向窜动，保证输出角度的精度，另一方面凸起的轴套可以在安装时穿过设备面板的预留孔，让输出轴直接伸出到设备外侧连接负载，不需要额外设计轴避让结构。输出轴采用带扁位的D型截面设计，和配套的舵机摇臂安装时不需要额外做防转结构，靠扁位就可以传递扭矩，避免轴和摇臂之间打滑导致角度控制失准，轴中心的内孔用来穿入固定螺丝，将摇臂压紧在输出轴端面上，保证大扭矩输出时的连接可靠性。

从安装边界来看，整个伺服的主体外形为规整的长方体，除了顶部的安装耳和前端的输出轴凸起之外，没有其他外凸的结构，在做设备整体布局时，可以直接按照长方体的外包络尺寸预留安装空间，不需要额外预留避让位置。尾部的出线位置做了圆角过渡处理，避免出线位置的锐边割伤导线绝缘层，导线的出线方向沿壳体端面垂直引出，在紧凑安装空间内可以根据走线需求调整导线的弯折方向，不会和周边结构产生干涉。输出轴的旋转中心到壳体安装面的距离严格符合通用安装规范，在替换同规格不同品牌的伺服时，不需要重新调整负载的连接位置，直接安装就可以保证旋转中心的同轴度。

在功能特性的还原上，模型完整保留了内部腔体的容纳空间，结构设计人员可以基于这个模型直接开展内部元件的布局校核，验证减速齿轮组的啮合间隙、电机的安装定位、反馈电位器和输出轴的同轴度是否符合设计要求；也可以直接将这个模型导入到整体设备的装配体中，做安装干涉检查、运动行程模拟，验证输出摇臂在整个旋转角度范围内会不会和周边的设备结构产生碰撞，提前排查安装适配问题。壳体的拼接缝位置做了止口设计的特征还原，上下壳体装配时可以通过止口实现快速定位，不需要额外做装配治具就可以保证上下壳体的对齐精度，同时止口结构也可以提升壳体的整体刚性，减少螺丝紧固时的壳体变形。输出轴端的轴承安装位特征也做了精准还原，轴承的压装深度、和轴的配合公差都和实际生产要求一致，设计人员可以基于这个模型直接输出轴承选型、轴系公差配合的相关图纸，减少重复建模的工作量。

这类小型伺服作为运动控制系统的末端执行部件，其安装尺寸的标准化程度直接影响设备的装配效率和后期维护成本，这个三维模型完全按照实物的实际尺寸搭建，所有的安装特征、配合尺寸都和实物保持一致，不管是用来做设备前期的方案布局，还是做定制化安装支架的设计，都可以直接调用，不需要反复核对实物尺寸，能够有效缩短结构设计的周期，减少因为尺寸偏差导致的装配返工问题。在做结构强度校核时，也可以基于这个模型的壳体壁厚、加强筋分布特征，模拟不同负载下的壳体形变情况，优化壳体的结构设计，在保证结构强度的前提下尽可能减轻整体重量，适配航模、小型移动机器人这类对重量敏感的应用场景。
