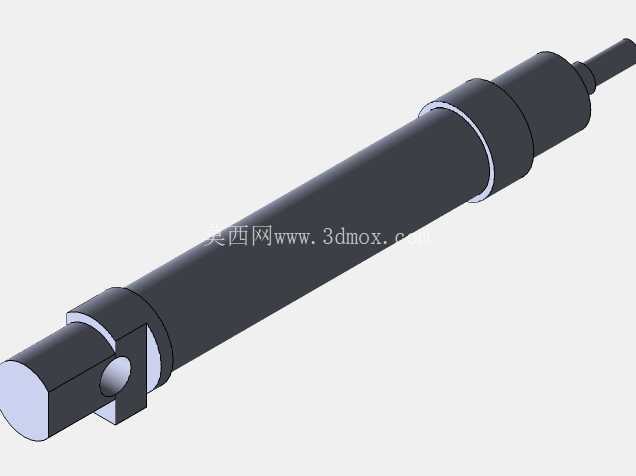

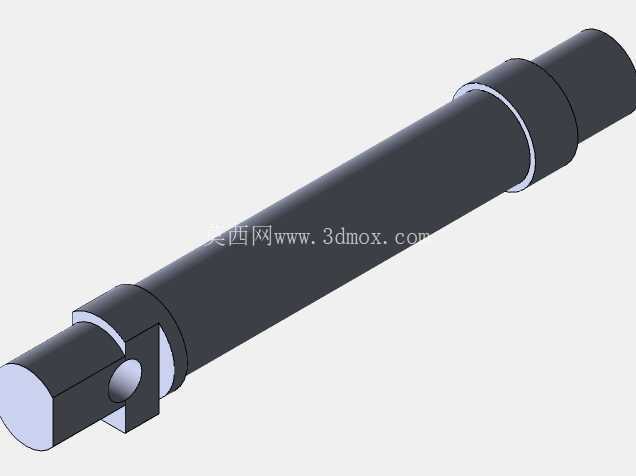

双向作用气动气缸结构三维设计

　　在自动化生产线的工件推送、工装夹具的夹紧动作、小型设备的工位切换场景里，双作用气动气缸是普及率极高的直线执行部件，相比单作用弹簧复位气缸，它的双向出力特性可以覆盖更多需要双向可控驱动的工位，不需要依赖弹簧提供回程力，动作稳定性和行程可控性都更适配连续运行的工业场景。这款双作用气缸的设计围绕常规气动系统的通用安装需求展开，整体采用圆形缸筒的经典结构，缸体与端盖的连接采用螺纹旋合加密封圈密封的形式，既保证了缸筒内部的气压密封性，也方便后期维护时拆解更换密封件。

　　活塞杆采用表面硬化处理的合金结构钢材质，伸出端做了光滑过渡的轴端设计，既可以直接连接负载推板，也可以通过外螺纹搭配浮动接头使用，抵消安装时的微小同轴度误差，避免活塞杆长期受径向力出现磨损漏气的问题。从安装边界来看，这款气缸的缸体外径、活塞杆直径、行程参数都匹配常规气动系统的安装尺寸规范，缸筒两端预留了标准的安装螺纹孔，可以搭配脚架、法兰、耳轴等不同安装附件，适配水平安装、垂直安装、铰接摆动安装等多种工位需求，不需要额外做安装位的定制改造，就能直接替换同规格的常规标准气缸。设计过程中重点考虑了活塞的密封结构，活塞上搭配了双向耐磨密封圈，在压缩空气驱动活塞往复运动时，既能保证前后腔的气压隔离，避免窜气导致的出力不足问题，也能减少活塞与缸筒内壁的摩擦阻力，降低长期运行的密封件磨损速度，延长气缸的连续运行寿命。进出气口分布在缸体的两端端盖上，采用标准的气动管螺纹接口，可以直接匹配常规规格的气动快插接头，不需要额外做接口转换，气路连接时可以根据安装空间选择从端盖的正面或者侧面接气，适配紧凑安装空间里的管路排布需求。

　　在实际应用场景里，这类双作用气缸常被用在自动化装配线的工件上下料推送、包装设备的物料压紧、工装夹具的双向夹紧动作、检测设备的工位顶升等环节，相比电动推杆，它的响应速度更快，动作频率更高，配合电磁阀可以实现快速的往复动作，而且在气源压力稳定的情况下，出力一致性更好，不需要额外做复杂的电气参数调试，只需要调节气源压力就能调整出力大小，适配不同负载的驱动需求。设计时也考虑了气缸的运行缓冲需求，端盖内部预留了缓冲密封圈的安装位，当活塞运动到行程末端时，缓冲结构可以降低活塞对端盖的冲击力，避免长期高速往复动作导致的端盖变形、活塞杆松动问题，提升气缸在高频动作场景下的运行稳定性。

　　活塞杆的伸出端做了防尘圈的安装结构，能避免车间环境里的粉尘、切削液、细小碎屑进入缸筒内部，划伤密封件或者缸筒内壁，适配机加工车间、装配车间、包装车间等不同工业现场的使用环境，减少日常维护的频次。从结构建模的细节来看，所有零件的配合公差都按照气动元件的常规设计规范设定，缸筒内壁与活塞的配合采用间隙配合加密封件补偿的形式，既保证活塞运动的顺畅性，不会出现卡滞问题，也能保证密封性能，不会出现漏气导致的压力损失。活塞杆与前端盖的配合处采用导向套加防尘圈、密封圈的组合结构，导向套采用耐磨铜合金材质，能给活塞杆提供稳定的径向支撑，避免活塞杆伸出较长时出现下垂问题，保证运动的直线度，减少密封件的偏磨情况。
