圆柱类工件夹持用气动抓取执行机构

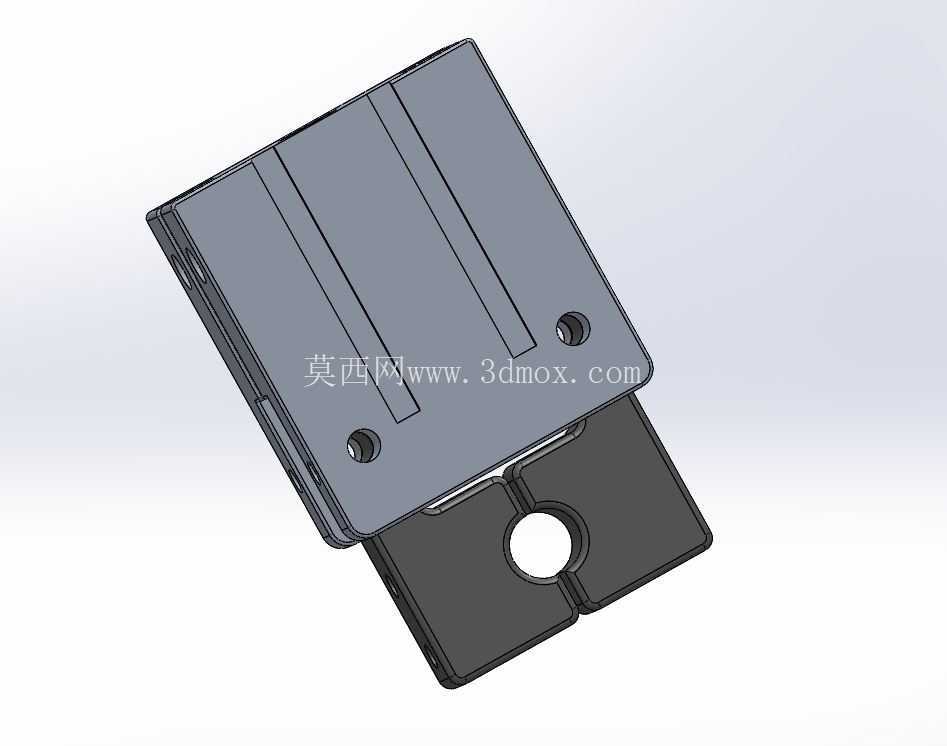

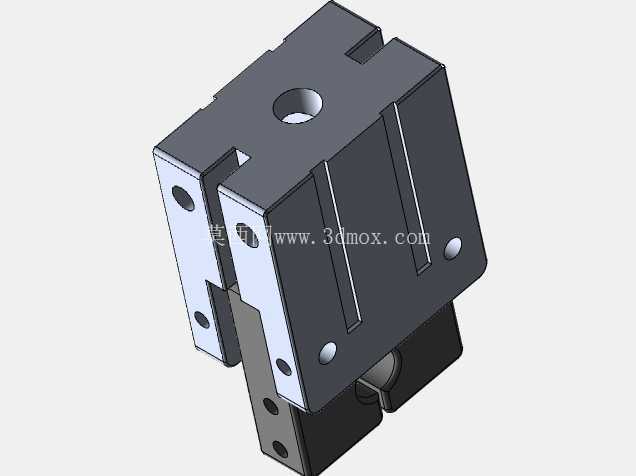

这款抓取执行机构主要面向自动化产线中圆柱类工件的上下料、工位转序作业场景，在3C电子小零件装配、小型五金件加工转运、轻工产品包装分拣等工位都能适配，相比常规平口夹爪，它针对圆柱面工件的夹持贴合度做了专门优化，不会出现夹伤工件表面、夹持偏心打滑的问题。从结构设计来看，主体采用叠层式板式结构，上半部分为驱动单元安装基体，预留的两个沉头安装孔可以直接对接标准气动滑台或者机械手末端法兰，安装孔的孔位公差按照H7级精度设计，装配时不需要额外做适配工装，直接锁付即可保证同轴度，避免夹持动作出现偏载。下半部分为夹持执行端，中间开设的半圆定位槽是核心工作部位，槽口边缘做了0.2mm的倒角处理，一方面可以在工件进入夹持位时起到导向作用，避免硬碰撞磕伤工件表面，另一方面也能消除槽口加工毛刺带来的夹持间隙，保证不同批次外径公差在±0.1mm范围内的圆柱工件都能被稳定夹持。

设计过程中优先考虑了紧凑性要求，整体外形为矩形板式结构，没有外凸的冗余结构，在狭窄的工位空间内也能完成伸缩、旋转动作，不会和周边的工装、输送线结构产生运动干涉。基体的厚度经过受力校核，在0.5MPa常规气动驱动压力下，夹持力可以达到120N，能够稳定夹持重量在1kg以内的圆柱类工件，不会出现夹持脱落的情况。夹持面没有做额外的防滑齿结构，而是采用平面贴合的设计，针对表面质量要求高的电镀、抛光类圆柱工件，不会在工件表面留下夹痕，满足外观件的生产转运要求。

从安装边界来看，该抓取机构的总厚度控制在18mm，上下两部分的开合行程为6mm，适配的圆柱工件外径范围在8mm-14mm之间，安装时只需要保证驱动单元的输出行程和夹爪开合行程匹配，不需要额外做行程限位调整。基体上的走线槽采用内嵌式设计，驱动气管或者传感器线缆可以沿着板件表面的预置槽位布置，不会在夹爪开合过程中被挤压磨损，也避免了线缆外凸带来的空间干涉问题。在实际产线应用中，这款抓取机构可以直接替换同规格的常规平口夹爪，不需要对原有设备的安装法兰、控制程序做改动，换装时间可以控制在10分钟以内，适合现有产线的快速升级改造。

结构细节上，夹爪的开合导向采用一体式铣削的导轨面，没有额外加装独立导轨零件，减少了装配累积误差，长期往复运动的磨损量更小，日常维护只需要定期在导向面涂抹少量润滑脂即可，不需要频繁更换易损配件。夹持位的下方预留了传感器安装孔，可以加装漫反射式光电传感器，检测工件是否到位夹持，避免空夹或者工件未放正就执行下一步动作的情况，提升产线运行的稳定性。整体结构没有复杂的曲面特征，所有加工面都是平面或者规则圆弧面，采用常规的铣削加工即可完成，加工成本低，后期如果出现磨损，单件替换的成本也远低于集成式标准夹爪，适合批量产线的备件储备。
