十字轴式双轴万向传动连接机构

在各类需要轴线存在夹角的动力传递场景中，这类十字轴式万向传动结构是解决变角度扭矩传输的核心部件，常见于需要两轴不共线、工作中存在相对角位移的传动链路里，比如小型设备的动力输出端与执行端之间、需要调整传动角度的工装夹具动力传递路径、部分小型行走设备的转向传动段，都能见到这类结构的应用。它的核心作用是在两轴轴线不处于同一直线、存在工作角度偏移的情况下，依然可以稳定持续地传递旋转扭矩，不会因为轴间夹角的存在出现卡滞、传动中断或者扭矩传递效率大幅下降的问题。

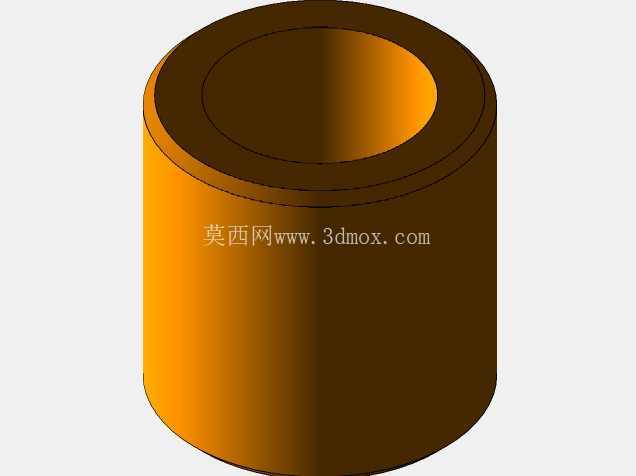

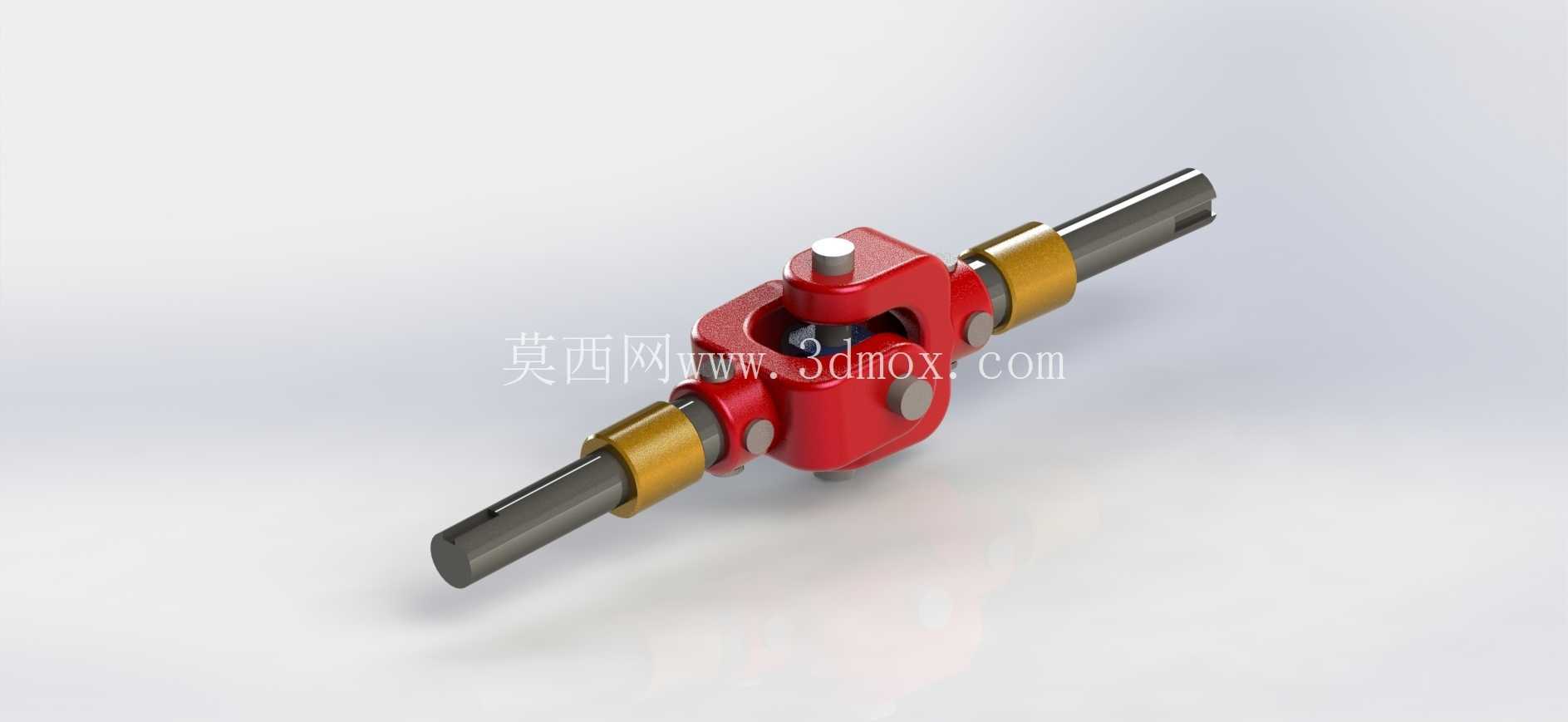

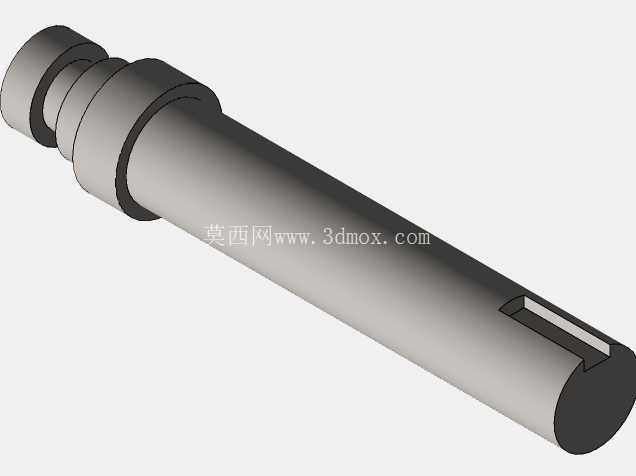

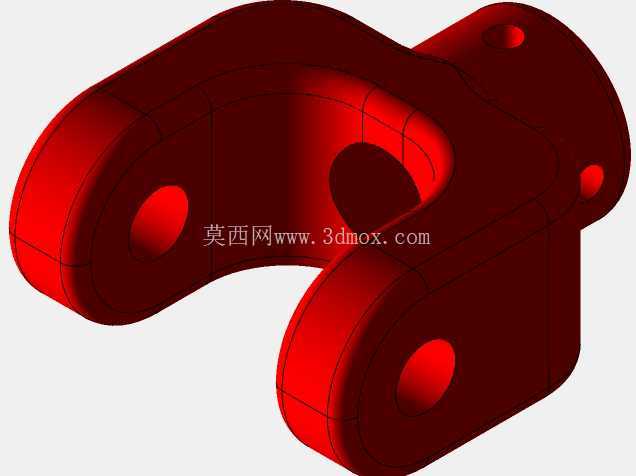

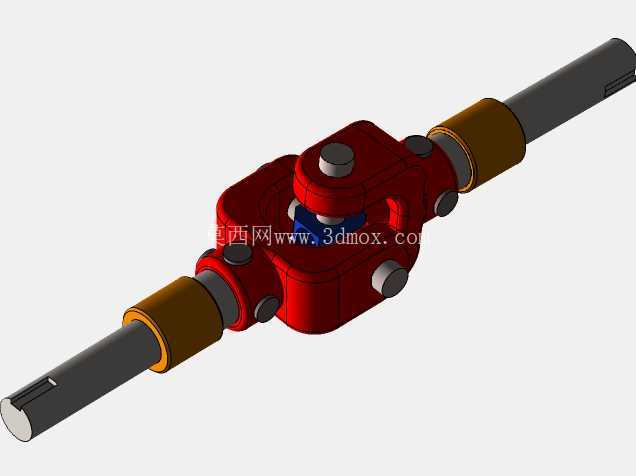

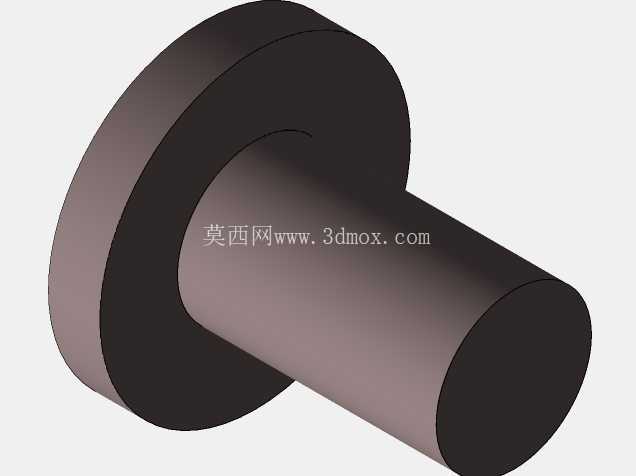

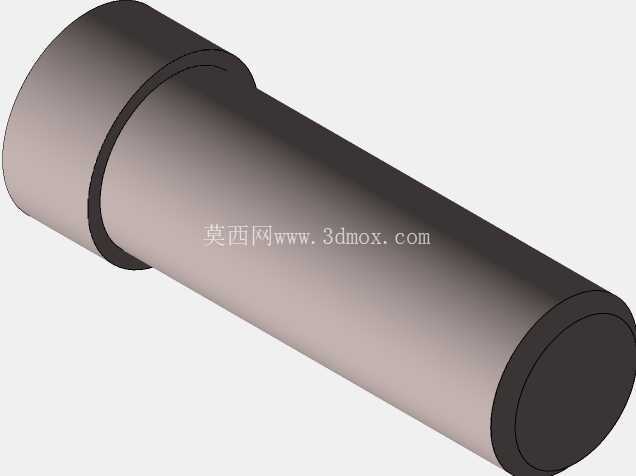

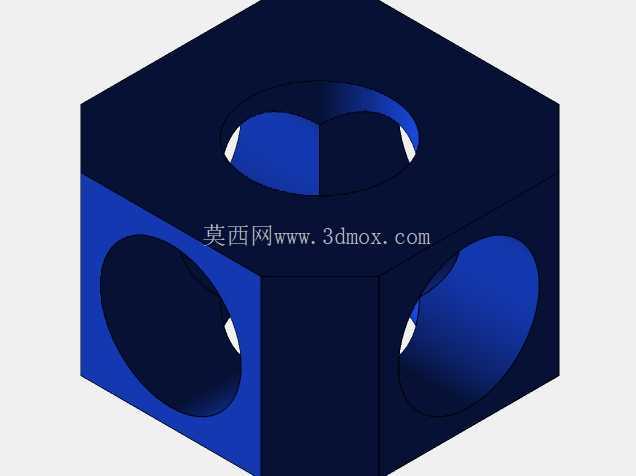

从结构设计来看，这个万向传动组件采用了分体式十字轴铰接结构，中间的十字销轴作为核心铰接件，分别连接两端的叉形接头，两个叉形接头各自与传动轴固连，轴套部位采用了耐磨衬套结构，既可以降低铰接位置的转动摩擦阻力，也能预留一定的磨损补偿空间，避免长期往复转动后出现间隙过大导致的传动回差。两端的传动轴采用等直径光轴设计，轴端做了平切处理，方便与带键槽的传动轮或者联轴器对接安装，不需要额外加工复杂的连接结构就能实现扭矩的可靠传递。叉形接头与轴的连接部位设置了定位轴肩，安装时可以直接抵靠配合件的端面，快速确定轴向安装位置，减少装配时的尺寸调整工作量。

设计过程中需要重点关注十字轴的受力分布，因为动力传递过程中，十字轴的四个轴颈会承受周期性的交变载荷，铰接位置的配合间隙需要控制在合理范围内，间隙过大会导致传动过程中出现冲击异响，加速部件磨损，间隙过小则会增大转动阻力，甚至在工作温度升高出现热膨胀时发生卡滞。铰接部位的润滑结构设计也需要纳入考量，虽然这个模型呈现的是基础结构形态，实际量产应用中会在十字轴轴颈位置设置注油通道，方便定期补充润滑脂，降低铰接副的磨损速率，延长部件的整体使用寿命。

从安装边界来看，这类万向节的允许工作夹角通常在单节15度到25度区间内，安装时需要保证两端传动轴的支撑轴承有足够的调心余量，避免因为轴的偏斜导致轴承承受额外的径向载荷。传动轴的伸出长度可以根据实际安装空间进行调整，模型中呈现的轴段长度是常规适配尺寸，实际应用中可以在保证轴的扭转强度的前提下，根据传动链路的距离调整轴长，不需要改动中间的万向铰接核心结构。轴的直径尺寸需要匹配所传递的额定扭矩，若需要传递更大扭矩，可以等比例放大十字轴以及叉形接头的截面尺寸，同时保证铰接销轴的抗剪切强度满足载荷要求，避免大扭矩工况下出现销轴断裂或者叉形接头变形的问题。

在实际选型应用中，单节万向节存在瞬时传动比不等的特性，当两轴存在夹角时，从动轴的转速会出现周期性波动，夹角越大波动幅度越明显，如果应用在对传动平稳性要求较高的场景，通常会采用双节万向节串联的布置方式，通过合理调整中间轴的相位，抵消单节带来的转速波动，保证输入输出端的传动比恒定。这个单节结构更适合对传动平稳性要求不高、布置空间受限、工作夹角较小的传动场景，比如小型手动调节机构、低速传动的工装设备、非精密动力传输链路，在这些场景下它的结构简单、维护方便、成本低廉的优势可以得到充分发挥。

结构的外形轮廓没有多余的突出部件，中间的铰接部位采用圆滑过渡的壳体结构，既可以避免转动过程中与周边部件发生干涉，也能在一定程度上阻挡外部粉尘进入铰接副，减少磨粒磨损的风险。两端轴段的同轴度在装配时需要做校准，虽然万向节本身可以补偿一定的角度偏差，但初始安装偏差过大会导致工作过程中振动加剧，缩短整个传动链路的部件寿命。在做三维建模过程中，需要重点验证十字轴与叉形接头的运动干涉情况，保证在最大允许工作夹角下，两个叉形接头不会发生碰撞，铰接销轴的转动行程不受限制，同时要模拟扭矩传递路径下的应力分布，对受力集中的叉形接头根部、十字轴轴颈根部做圆角过渡处理，降低应力集中系数，提升部件的疲劳强度。
