金属索尼克机械拟人化角色结构设计

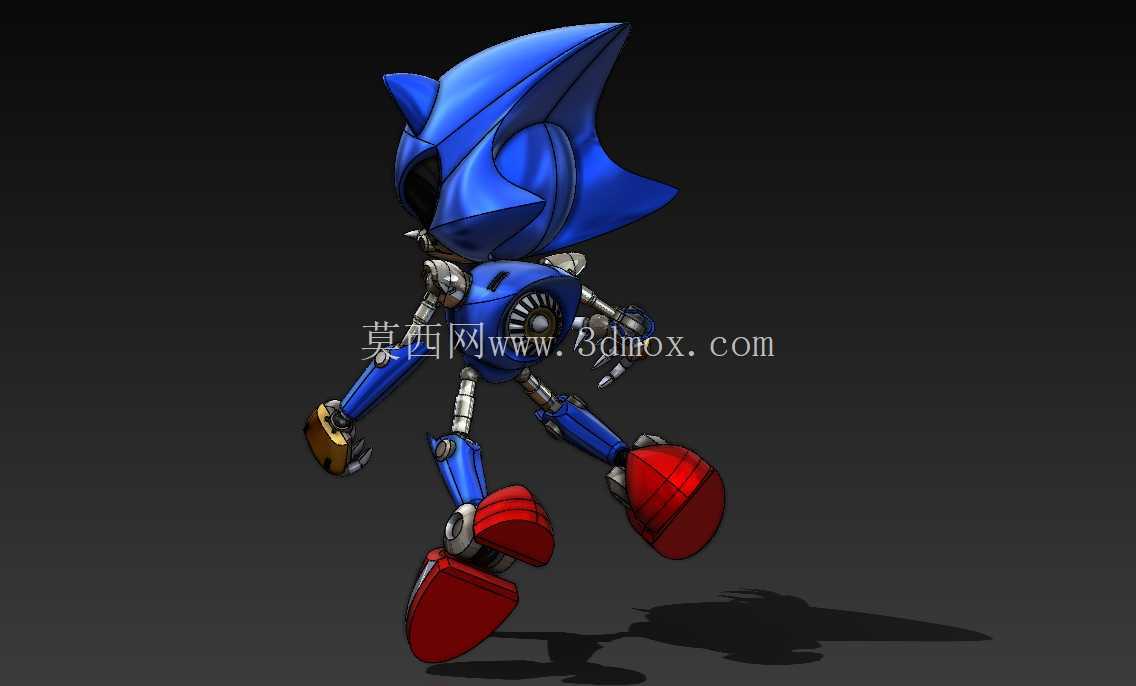

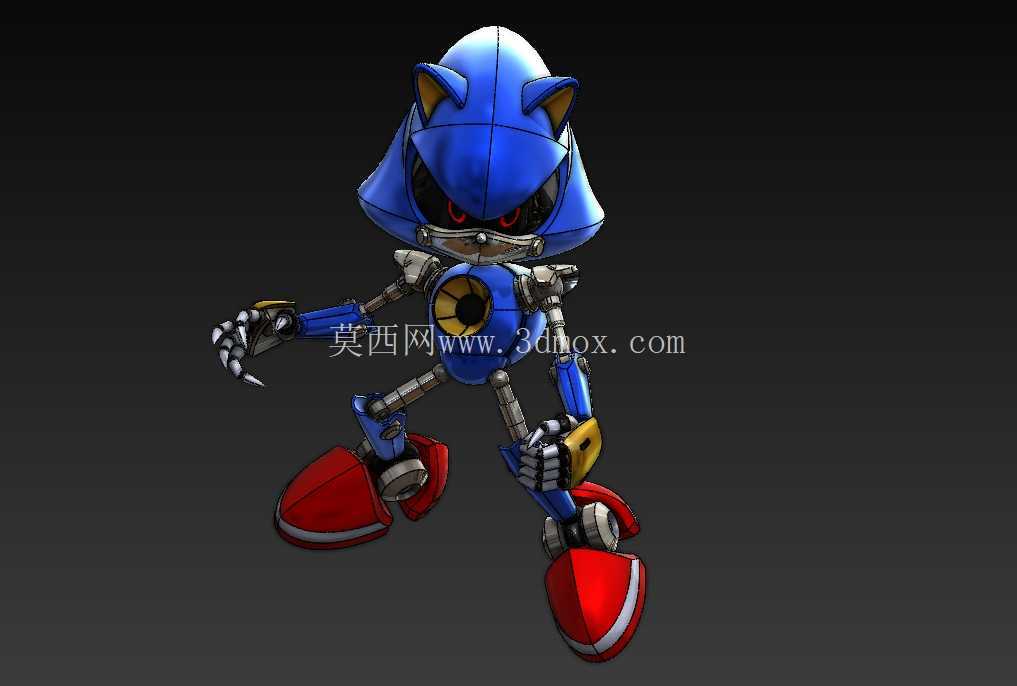

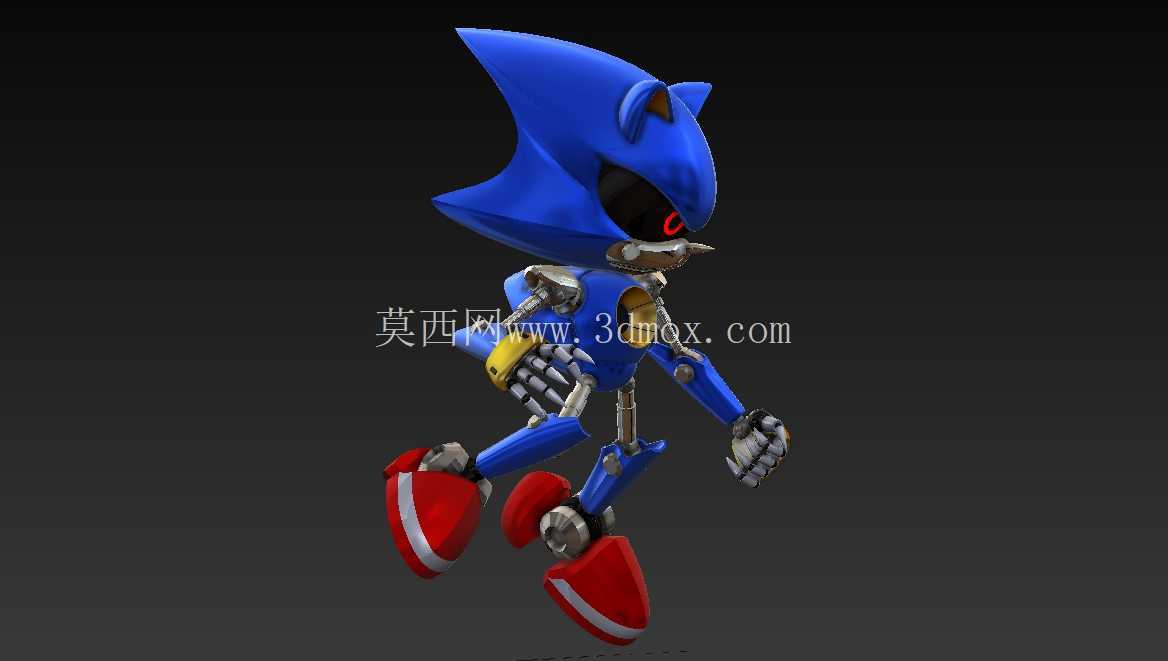

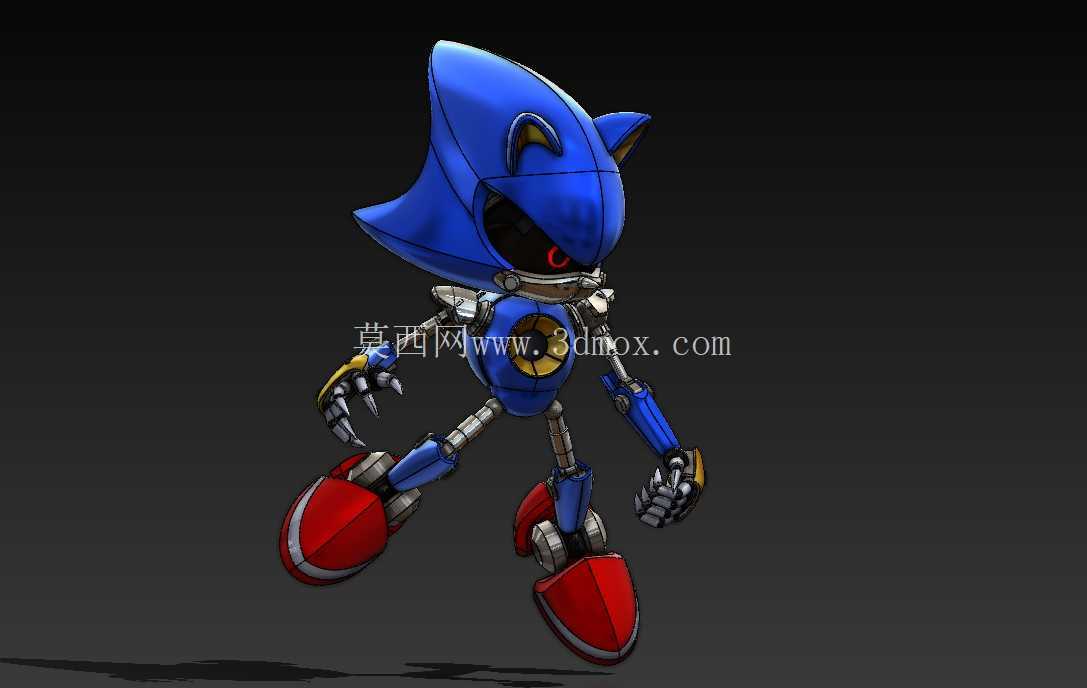

　　本次完成的机械拟人角色结构设计，核心围绕经典IP角色的机械重构逻辑展开，区别于常规纯卡通形象的曲面建模，整体结构完全参照工业机械臂、小型人形机器人的关节传动逻辑做实体化落地，所有外覆盖件与内部支撑结构均预留了实际装配的干涉间隙，可直接适配3D打印、小比例手办开模的生产需求。从结构分层来看，头部区域的弧形头壳采用0.8mm等壁厚设计，内部预留了视觉模组的安装腔体，眼部红色透光件与头壳的配合公差控制在0.1mm，既保证装配后的贴合度，也避免后期喷涂上色时出现溢漆边界模糊的问题；耳部的尖角结构做了R0.5mm的圆角过渡，避免尖锐边角在生产、把玩过程中出现应力断裂。躯干部分的核心支撑采用分段式骨架结构，胸腔位置的圆形装饰件并非单纯外观贴片，而是设计为快拆式盖板，拆开后可看到内部预留的配重块安装槽，针对不同比例的成品需求，可通过添加不同重量的钨钢配重块调整整体重心位置，避免站立状态下出现前倾倒伏的问题；腰部采用多段式万向节结构，水平旋转角度可达180度，前后俯仰角度控制在25度范围内，既满足角色姿态调整的灵活性，也通过机械硬限位避免关节过度扭转出现结构损坏。

　　上肢部分的手臂完全参照工业六轴机械手的传动逻辑做简化设计，大臂与小臂的连接位置隐藏了棘轮阻尼结构，调整姿态后可实现任意角度悬停，不会因为自重出现垂落；手部的指节采用分段式铰接结构，每根手指设置3个转动自由度，指端的尖锐爪部做了内嵌金属件的结构预留，针对高强度把玩场景可替换为金属材质爪件，提升整体耐用性。下肢部分的腿部结构重点平衡了造型还原度与站立稳定性，大腿位置的液压杆装饰件并非纯外观件，而是做了可伸缩的滑动结构，配合膝盖位置的转动关节，可实现屈膝、跨步等多种姿态调整；足部的红色鞋型外壳做了加宽接地面积设计，底部设置了隐藏式磁吸安装位，搭配配套金属展示底座时，可通过磁吸固定实现大张力动态姿态的稳定展示，不会因为重心偏移出现倾倒。

　　从外形尺寸边界来看，按照1:12比例缩放制作时，整体高度控制在150mm左右，最大宽度为120mm，前后纵深为90mm，所有外凸结构均未超出这个边界范围，适配常规尺寸的手办展示盒收纳需求；关节位置的所有转动副均做了防穿模限位设计，在三维建模阶段就通过运动仿真验证了全姿态下的结构干涉情况，不存在相邻零件运动过程中碰撞摩擦的问题。材质分区设计上，蓝色外覆盖件采用哑光金属漆面的质感表现，银色骨架部分做了拉丝金属纹理区分，红色足部区域做了半光漆面处理，不同材质区域的分件线全部隐藏在结构拼接缝隙位置，不需要后期做复杂的遮罩喷涂即可实现精准分色。

　　针对不同应用场景，该结构可做针对性调整：面向潮玩手办生产场景时，可将关节阻尼结构替换为成本更低的PVC软胶连接，降低量产成本；面向高端收藏级成品场景时，可在关节位置加装微型金属转轴，提升关节手感与长期使用的耐磨性；面向影视道具制作场景时，可等比例放大结构尺寸，内部预留穿戴支撑结构，适配真人cosplay的道具穿戴需求。整个建模过程完全遵循机械设计的公差配合标准，所有拼接位置的止口结构均做了0.15mm的装配间隙预留，不管是采用FDM3D打印、光固化3D打印还是注塑开模生产，都不需要对结构做大幅调整即可直接投入生产，避免了常规卡通角色模型只注重外观表现、无法落地生产的问题。
