宝可梦磁怪飞碟造型创意结构设计

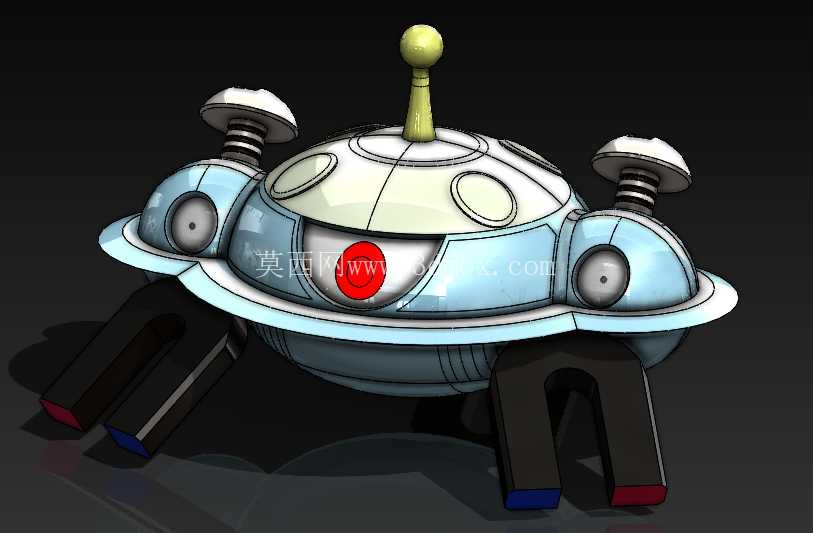

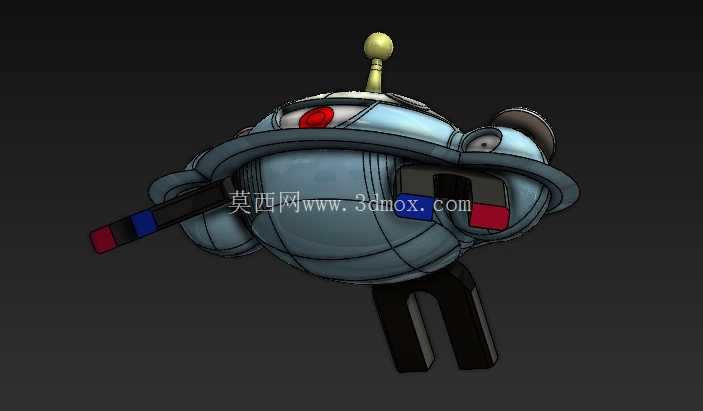

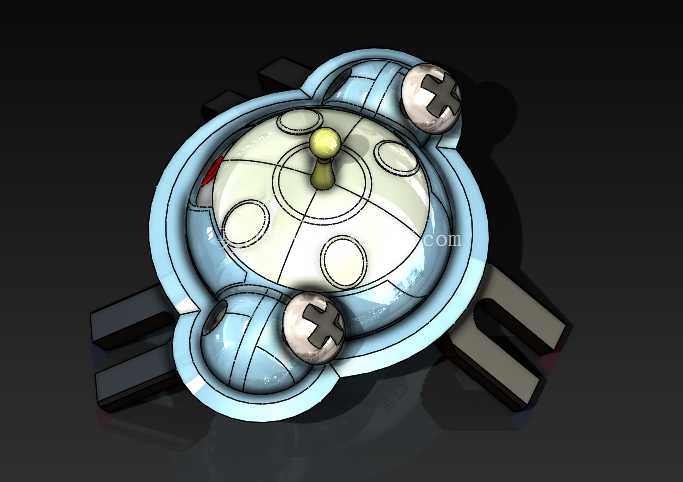

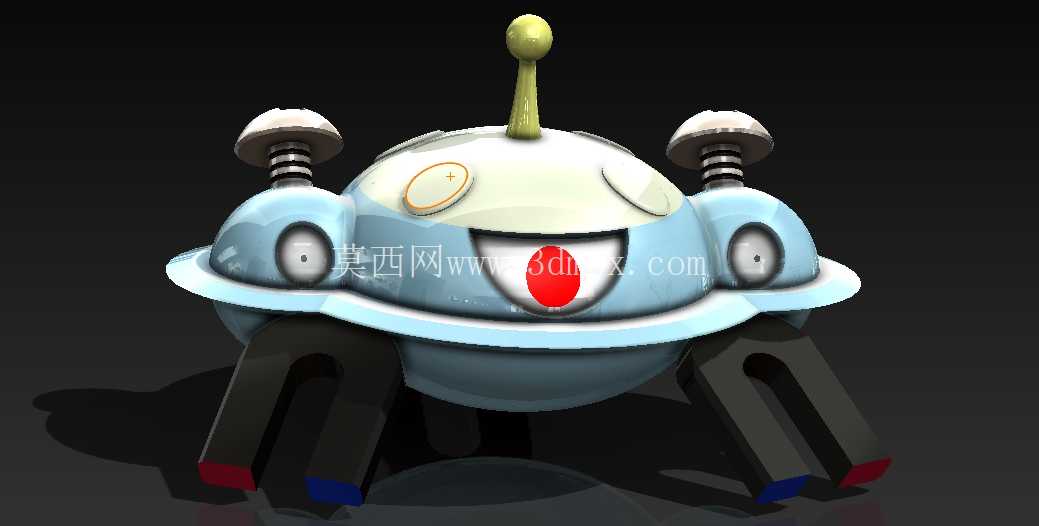

　　该造型主体采用类飞碟的扁椭球回转结构，顶部设置圆柱形信号接收凸起，凸起顶端为球形端头，整体曲面过渡采用G2连续处理，避免应力集中的同时保证外观流线感。主体两侧对称布置双观测舱结构，观测舱采用半球形透明罩设计，内部预留视觉元件安装位，可适配小型LED发光模组实现点亮效果，观测舱与主体连接位置设置环形密封槽，可加装硅胶密封圈实现IP54级防尘防水，满足桌面摆件日常使用的防护需求。主体下部对称布置两组U型磁吸支撑脚，支撑脚采用钕铁硼强磁内嵌结构，磁体安装槽深度为支撑脚厚度的三分之二，磁体与槽壁之间预留0.1mm间隙填充结构胶固定，支撑脚底部设置1mm厚的橡胶缓冲垫，既避免磁吸接触面刮花，又能增大摩擦力防止放置时滑移。

　　支撑脚与主体下部的连接采用铰接结构，铰接轴直径为4mm，铰接处设置阻尼垫片，可实现支撑脚0-45度角度调节，适配不同放置平面的倾角需求，同时铰接位置做隐藏式处理，从外观面看不到连接结构，保证整体造型的完整性。主体上部的环形舷窗采用内凹式设计，舷窗边缘做0.5mm圆角处理，避免锐边划伤，舷窗内部可根据需求加装装饰贴片或者小型显示屏，拓展展示功能。两侧的通讯天线结构采用分段式设计，下部为弹簧缓冲结构，弹簧丝直径0.8mm，中径6mm，有效圈数5圈，可实现受外力碰撞时的弹性复位，避免天线断裂损坏，天线上部的圆盘形信号发射端采用轻量化中空设计，壁厚1.2mm，在保证结构强度的前提下降低整体重量。

　　整体结构的壁厚控制在1.5-2mm之间，所有内部加强筋厚度为壁厚的0.6倍，筋条高度不超过壁厚的3倍，避免注塑成型时出现缩痕缺陷，同时主体内部预留电池仓与电路板安装位，电池仓采用抽拉式设计，仓盖与主体之间设置卡扣结构，无需螺丝即可实现快拆，方便更换电池。该结构可应用于文创周边摆件、IP主题手办、潮玩产品开发场景，也可作为小型磁吸桌面收纳装置的载体，利用下部U型磁脚吸附铁质桌面或者办公文具，实现装饰与实用功能的结合。在铸造工艺适配方面，主体结构的分型面设置在扁椭球的最大直径处，所有外观面脱模斜度控制在1.5度，内部结构脱模斜度不小于1度，避免脱模时出现拉伤。侧部观测舱与天线结构采用侧向抽芯机构成型，抽芯行程预留5mm安全距离，防止抽芯时与主体结构发生干涉。支撑脚的磁体安装槽采用镶件成型，保证槽位尺寸精度控制在±0.05mm以内，满足磁体的装配公差要求。整体结构的装配采用卡扣加少量螺丝固定，外露螺丝全部做隐藏式处理，保证外观面无螺丝孔影响视觉效果。在尺寸边界方面，主体最大直径为120mm，整体高度（含顶部天线）为95mm，支撑脚展开后最大宽度为140mm，放置时所需最小平面尺寸为100mm*100mm，适合放置于桌面、展示架等场景。

　　结构设计时充分考虑了不同工艺的成型需求，既可以采用ABS注塑工艺实现批量生产，也可以采用树脂3D打印做小批量定制，还可以通过失蜡铸造工艺制作金属材质的收藏版本，适配不同的产品定位与生产需求。在功能拓展性上，主体内部预留的安装空间可加装蓝牙音箱模块、无线充电模块或者小型温湿度传感器，将传统的装饰摆件升级为具备实用功能的桌面智能设备，同时磁吸支撑脚的设计也可拓展为车载磁吸支架，吸附在汽车中控台铁质表面，作为车载装饰与手机支架使用。结构的所有连接位置都做了圆角过渡处理，没有尖锐棱角，符合玩具产品的安全标准，可作为面向全年龄段的文创产品开发。
