适配运动相机的中空外转子无刷电机结构

做手持云台、运动相机挂载组件的结构设计时，动力单元的选型往往是最先要卡死边界的环节，这款外转子中空无刷电机的结构，刚好适配轻量化影像设备的驱动需求。从实际应用场景来看，这类小尺寸外转子无刷电机，大多用在运动相机的增稳云台、小型航拍挂载架、手持防抖拍摄手柄这类对重量、转动惯量、走线空间有严苛要求的场景里，和普通航模动力电机不同，影像类驱动电机不需要大拉力输出，但对转动平顺性、低速扭矩稳定性、中空走线的兼容性要求更高。

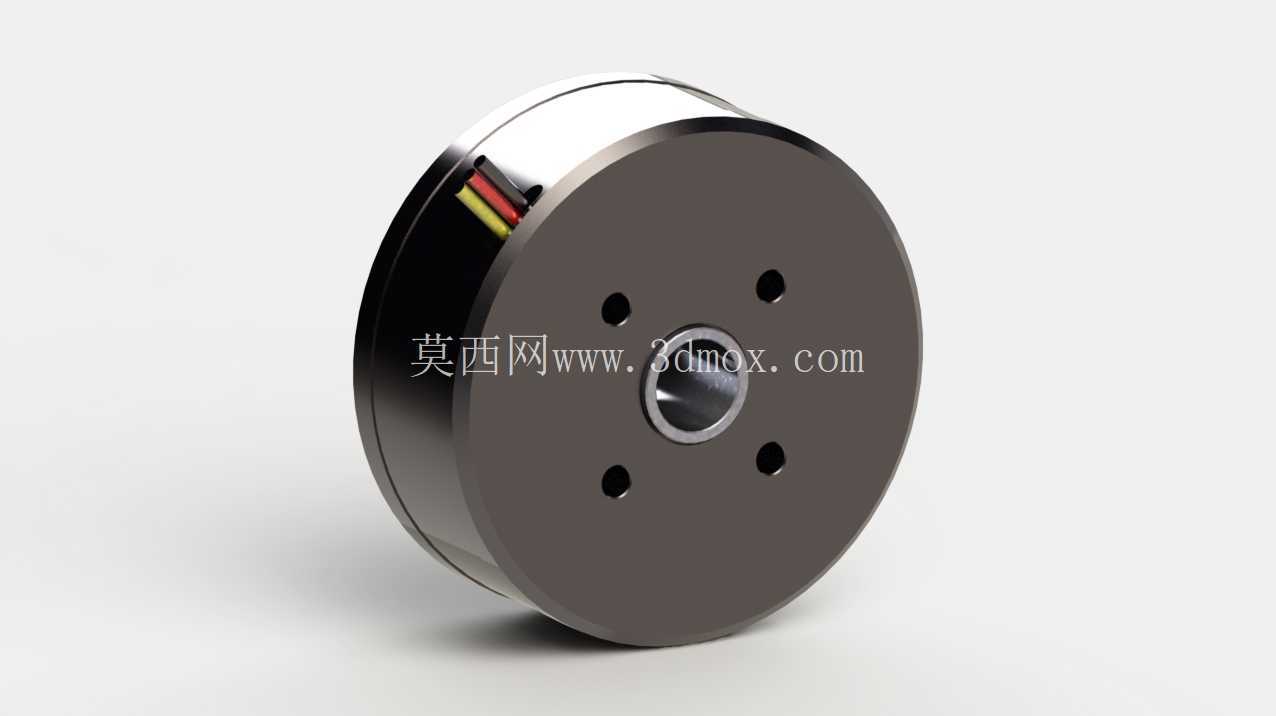

从功能特性上看，这款电机采用外转子结构设计，转子外壳直接作为输出端连接负载，省去了额外的传动连接结构，能有效降低传动间隙带来的抖动，对于影像增稳场景来说，更小的传动回差意味着云台调整角度时不会出现细微的画面卡顿，能大幅提升增稳算法的控制精度。中空轴的设计是这类电机的核心优势，中心的通孔可以直接穿过相机的供电线、信号线，避免线材在电机转动过程中出现缠绕、拉扯的问题，也不需要在转子外侧额外设计走线槽，能进一步压缩整体的径向尺寸，让挂载结构更紧凑。出线端采用三线直出的布局，线序排布贴合转子外壳的侧壁，不会突出电机的最大外圆边界，在做结构装配时，不需要为出线预留额外的避让空间，能有效缩小整个云台关节的体积。

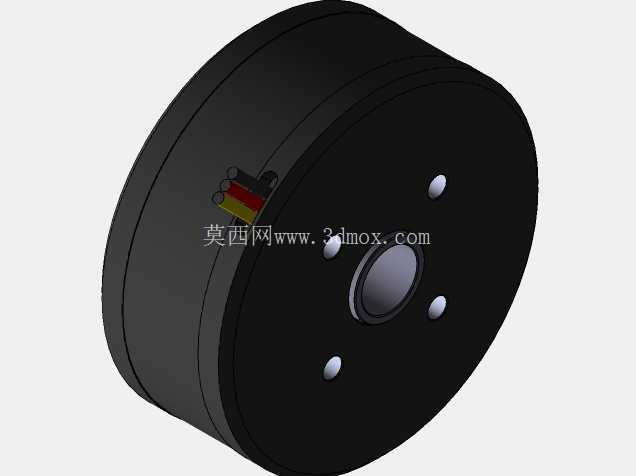

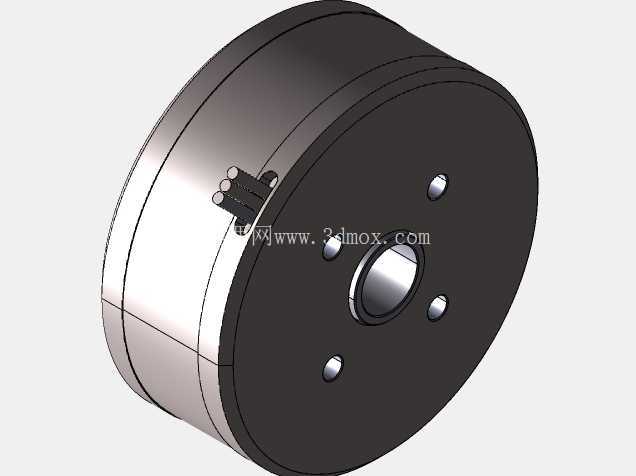

从设计思路上拆解，电机的端盖采用四孔均布的安装定位结构，四个安装孔围绕中心轴呈90度对称排布，安装时可以根据布线需求选择四个方向中的任意一个固定，不需要额外调整电机的周向角度，适配不同结构的云台支架。转子外壳做了哑光发黑的表面处理，一方面能减少金属表面的反光，避免在拍摄时出现反光入镜的问题，另一方面也能提升金属外壳的耐锈蚀能力，在户外潮湿环境使用时不容易出现表层氧化。中心轴孔采用台阶式设计，轴承安装位的公差配合按照小间隙配合选型，既能保证转子转动时的同轴度，又能避免过盈配合带来的转动阻尼增大问题，出厂时的动平衡校准能保证电机在高转速转动时不会出现偏心震动，适配增稳云台对转动稳定性的要求。

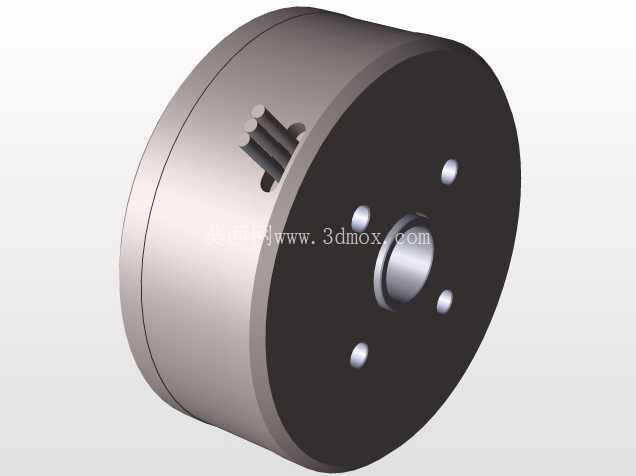

从外形尺寸与安装边界来看，这款电机的整体径向尺寸控制在28毫米级别，轴向厚度不到10毫米，属于超薄型的外转子电机，安装时四个固定孔的中心距按照标准小云台的安装孔位设计，能直接兼容市面上主流的运动相机云台支架，不需要额外做转接板设计。电机的最大外圆没有突出的安装耳、接线柱等结构，整个外轮廓是规整的圆柱形，在做结构包裹设计时，外壳可以直接贴合电机的外圆做薄壁包裹，不会出现结构干涉。中心通孔的直径足够穿过常规的超细同轴供电线与微型信号线，走线时线材从中心孔穿过之后，不会和转动的转子内壁产生摩擦，长期转动也不会出现线材磨损的问题。

在实际选型装配时要注意，这类电机的输出扭矩刚好适配单颗运动相机的重量负载，不要用它挂载超过额定负载的重型相机，否则会出现低速转动扭矩不足、增稳响应滞后的问题。安装时固定螺丝的长度要严格控制，螺丝拧入端盖的深度不能超过端盖的厚度，避免螺丝顶到内部的定子线圈，造成线圈绝缘层破损短路。转子和负载连接时，要保证负载的安装面和电机端面完全贴合，避免出现安装倾斜导致的转动偏心，长期偏心转动会加速轴承的磨损，缩短电机的使用寿命。另外这类电机的驱动要搭配适配的正弦波电调，不要用普通方波航模电调驱动，方波驱动的扭矩波动会导致电机转动时出现细微震动，影响影像拍摄的增稳效果。

从结构建模的角度来说，这款电机的模型还原了实际产品的所有安装边界，包括端盖的安装孔深度、中心通孔的台阶尺寸、出线口的位置与大小、转子外壳的倒角细节，在做整体云台结构设计时，可以直接把这个模型导入装配体，直接按照模型的边界做周边结构的设计，不需要反复测量实物尺寸，能大幅缩短结构设计的周期，也能避免因为尺寸测量误差导致的装配干涉问题。模型的各个零件都做了独立的分层，定子、转子、轴承、出线都可以单独拆分，在做运动仿真时，可以直接给转子添加转动副，模拟电机实际转动时的状态，验证周边结构和转动部件的安全间隙，提前排查设计中存在的干涉风险。
