带金属齿轮减速箱的微型直流驱动电机

这款集成式减速驱动单元，在小型智能装备、消费级电子传动结构、桌面级小型自动化机构里应用十分广泛，常见于智能门锁锁舌驱动、小型云台俯仰转动机构、桌面3D打印机送料组件、教育类机器人行走轮驱动、小型电动玩具动力输出端这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景。不同于普通裸轴直流电机直接输出高转速低扭矩的动力，这款产品把直流有刷电机本体和金属齿轮减速箱做了一体化集成设计，动力从电机转子输出后，经过减速箱内多级直齿轮的啮合传动，最终从前端的扁位输出轴传递到负载端，能把电机本身数千转的高转速降到几十转到数百转的常用工作转速区间，同时把输出扭矩放大数倍到数十倍，匹配小型负载的驱动需求，避免额外搭配减速机构带来的装配误差和空间浪费。

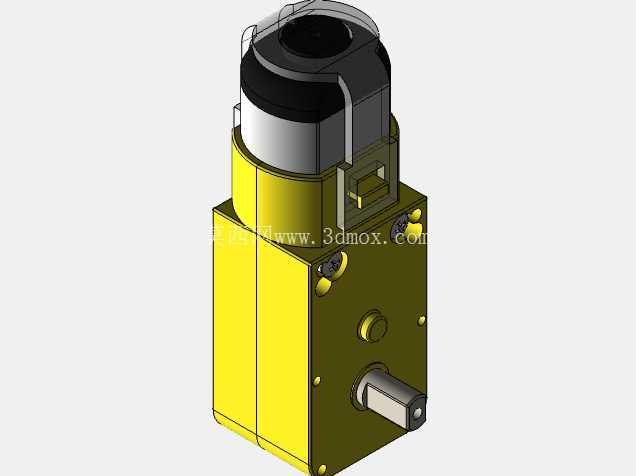

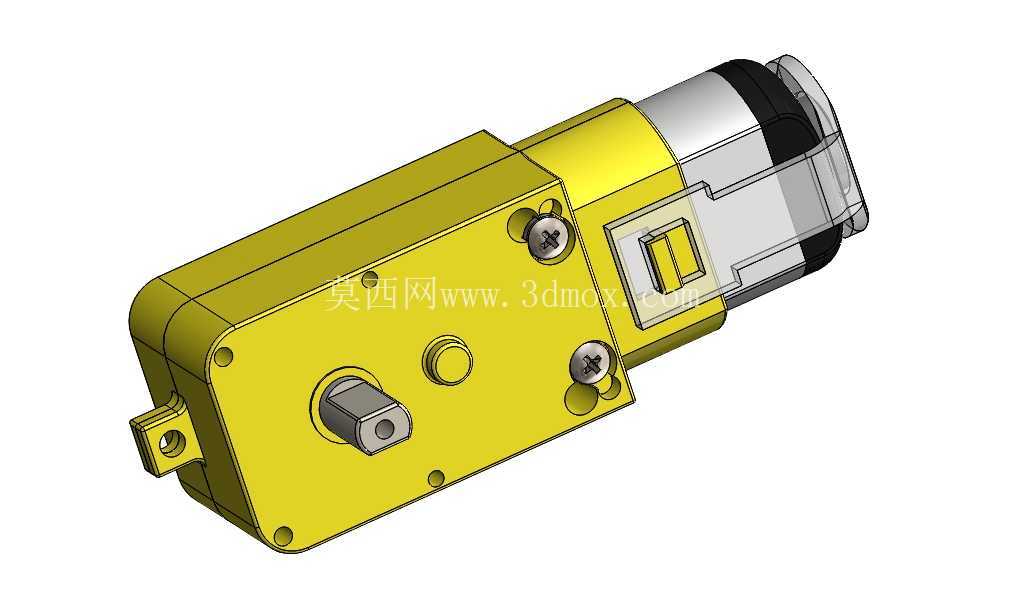

从设计思路上看，这款产品采用了分体式集成的结构逻辑，后端是标准的130型圆形直流有刷电机段，外壳用镀镍钢壳包裹磁瓦和转子组件，尾部预留了标准的2.0mm间距插簧接线位，方便用户直接插接导线供电，不需要额外焊接接线端子，适配批量装配的生产需求。前端的减速箱采用黄色镀锌钢板冲压成型的分体式壳体，上下壳通过两颗M2规格的十字盘头螺丝锁紧固定，壳体侧面预留了两个带安装孔的凸耳，安装孔为通孔设计，可直接穿过M2螺丝固定在设备的安装基板上，安装孔的中心距经过标准化设计，匹配市面上绝大多数小型减速电机的安装孔位，替换兼容性较强。输出轴采用不锈钢材质，轴端铣出D型扁位，和负载端的D型孔配合可以有效传递扭矩，避免传动过程中出现轴孔打滑的问题，输出轴的伸出长度经过优化，既可以直接套设同步轮、齿轮这类传动零件，也不会因为轴伸过长导致悬臂负载过大影响轴承寿命。

从安装边界尺寸来看，减速箱段的整体外形为矩形结构，宽度和高度都控制在25mm以内，加上后端电机段的总长度控制在60mm区间内，整体重量不到50g，不会给小型设备带来过多的负载重量。壳体上除了固定用的安装凸耳，还在输出轴同侧预留了一个圆形的工艺凸台，这个凸台内部对应减速箱的中间齿轮轴定位孔，既可以作为装配时的定位基准，也能在部分需要同轴定位的安装场景下作为定位止口使用，提升装配精度。减速箱内部的齿轮采用粉末冶金材质加工，齿形经过精整处理，传动过程中的噪音控制在45分贝以内，适合对运行噪音有要求的消费类电子产品使用，齿轮的啮合间隙控制在0.1mm以内，正反转切换时的回程间隙极小，适合需要频繁正反转、定位精度有一定要求的传动场景。

实际选型使用时需要注意，这款电机的额定工作电压为3V-6V区间，不同电压下的空载转速和堵转扭矩有线性对应关系，搭配减速箱后的输出轴径向负载承受能力在1kgf以内，不适合直接驱动大负载的径向受力场景，如果需要驱动径向负载较大的结构，需要额外搭配支撑轴承分担轴承受力。接线部分需要注意正负极对应关系，反接时电机会反向转动，可直接通过切换正负极实现输出轴的正反转控制，不需要额外加装换向结构。壳体的镀锌层有基础的防锈能力，但不适合在高湿度、有腐蚀性气体的环境下长期使用，如果在这类特殊场景使用，需要额外做壳体的密封防护处理。这款一体化减速电机的设计，把原本需要分开选型装配的电机和减速箱做了标准化集成，省去了设计人员自行匹配齿轮参数、设计减速箱壳体、校核齿轮强度的工作量，能直接作为标准动力单元嵌入到整体设备结构中，大幅缩短小型传动设备的研发周期，降低结构设计的复杂度，同时标准化的量产工艺也能保证产品的一致性，适合小批量原型制作和大批量量产装配使用。
