机器人赛事用麦克纳姆轮结构设计

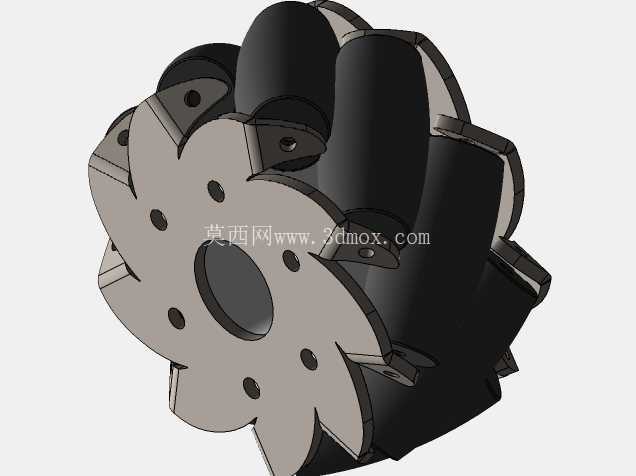

　　在各类机器人移动方案选型中，麦克纳姆轮的全向移动特性一直是竞赛类机器人、窄空间转运AGV的核心适配部件，区别于传统差速轮、万向轮的移动逻辑，这款轮组依靠辊子的偏置排布，可在不改变轮体自身朝向的前提下，实现整车的前后平移、左右横移、原地自旋以及斜向移动，能在场地边界受限、走位精度要求高的场景下大幅降低移动路径规划的复杂度。从结构设计逻辑来看，这款麦克纳姆轮采用了一体式轮毂外包覆高摩擦系数辊面的结构，轮毂中心预留标准安装轴孔，可直接适配常规竞赛机器人的6mm、8mm输出轴，安装时无需额外定制转接法兰，轴孔与轮毂主体的同轴度公差控制在0.05mm以内，高速转动时不会出现偏心抖动的问题，能有效降低行走过程中的动力损耗。

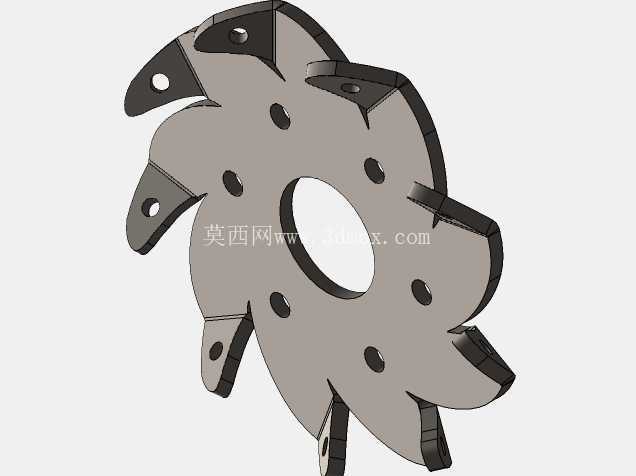

　　轮体的外轮廓做了微弧收边处理，并非直筒型结构，这种设计一方面能减少轮组与地面接触时的边缘应力集中，避免辊面局部过早磨损，另一方面在跨越场地拼接缝、薄型障碍时，能减少卡滞概率，保证移动平顺性。轮体表面的包覆层选用了阻尼适中的耐磨材质，在常规PVC竞赛场地、木质平整地面上都能提供足够的抓地力，不会出现急启急停时的打滑现象，同时材质本身的硬度控制在邵氏60A左右，既能缓冲地面微小凸起带来的震动，也不会因为材质过软导致轮体形变量过大，影响移动精度。

　　从安装边界来看，这款轮组的轴向宽度适配多数中小型机器人的底盘安装空间，轮体直径与常规37减速电机、24V直流伺服电机的输出扭矩区间匹配，单轮额定负载可覆盖1-3kg的承载需求，四组搭配使用时可承载总重10kg以内的机器人本体，完全满足RoboMaster青少年挑战赛、FLL机器人竞赛等各类中小型赛事机器人的底盘承载要求。在实际装配过程中，需要注意四个麦克纳姆轮的辊子朝向必须按照X型排布逻辑安装，即左前轮与右后轮的辊子偏置方向一致，右前轮与左后轮的辊子偏置方向对称，否则会出现移动方向偏移、横移失效的问题。轮组与电机输出轴的连接建议采用顶丝固定加周向铣扁的配合方式，避免正反转切换频繁时出现轴孔打滑的情况。

　　这款轮组的结构设计没有多余的冗余特征，轮毂主体做了等壁厚设计，在保证结构强度的前提下尽可能降低了自身重量，减少底盘非必要的负载占比，让更多动力余量可以分配给执行机构。从实际使用场景来看，除了竞赛类机器人，这类小尺寸麦克纳姆轮也可用于小型仓储分拣AGV、实验室智能转运小车、展厅导览机器人的底盘搭建，在需要频繁调整位置、走位空间狭窄的作业环境下，相比传统轮组能减少至少30%的转向空间需求，同时不需要额外加装转向舵机结构，能简化底盘的机械结构与控制逻辑，降低整体设计复杂度。在建模过程中，轮体的辊子排布角度按照标准45度偏置设计，保证各个方向的分力分配均匀，移动时各个方向的速度控制线性度更好，不会出现某一方向移动卡顿、阻力过大的问题。轮毂的安装孔位预留了足够的锁紧空间，装配时工具可以直接伸入锁紧顶丝，不需要额外调整轮体位置，装配效率更高。轮体的外圆跳动公差经过优化设计，转动时的轮面起伏量控制在0.1mm以内，保证机器人在走直线、定点停靠时的精度能控制在1mm以内，满足需要精准对位的作业需求，比如抓取物料、对接充电桩等场景下，不需要额外增加过多的视觉校正步骤就能完成对位操作。
