山猫滑移装载机精细结构三维设计

　　这款滑移式装载设备的三维建模，完全围绕狭小场地作业的实际需求展开结构还原，区别于常规大型装载机械，这类设备的核心应用场景集中在厂区内部物料转运、市政巷道施工清障、仓储库区散料堆码、农牧场厩肥清理、园林工程土方整理这类空间受限的作业面，常规轮式装载机转弯半径大，无法在宽度不足三米的通道内完成转向卸料，而滑移转向结构依靠左右轮组差速甚至反向转动实现原地转向，这一核心特性决定了整机结构设计必须围绕紧凑化布局做文章。

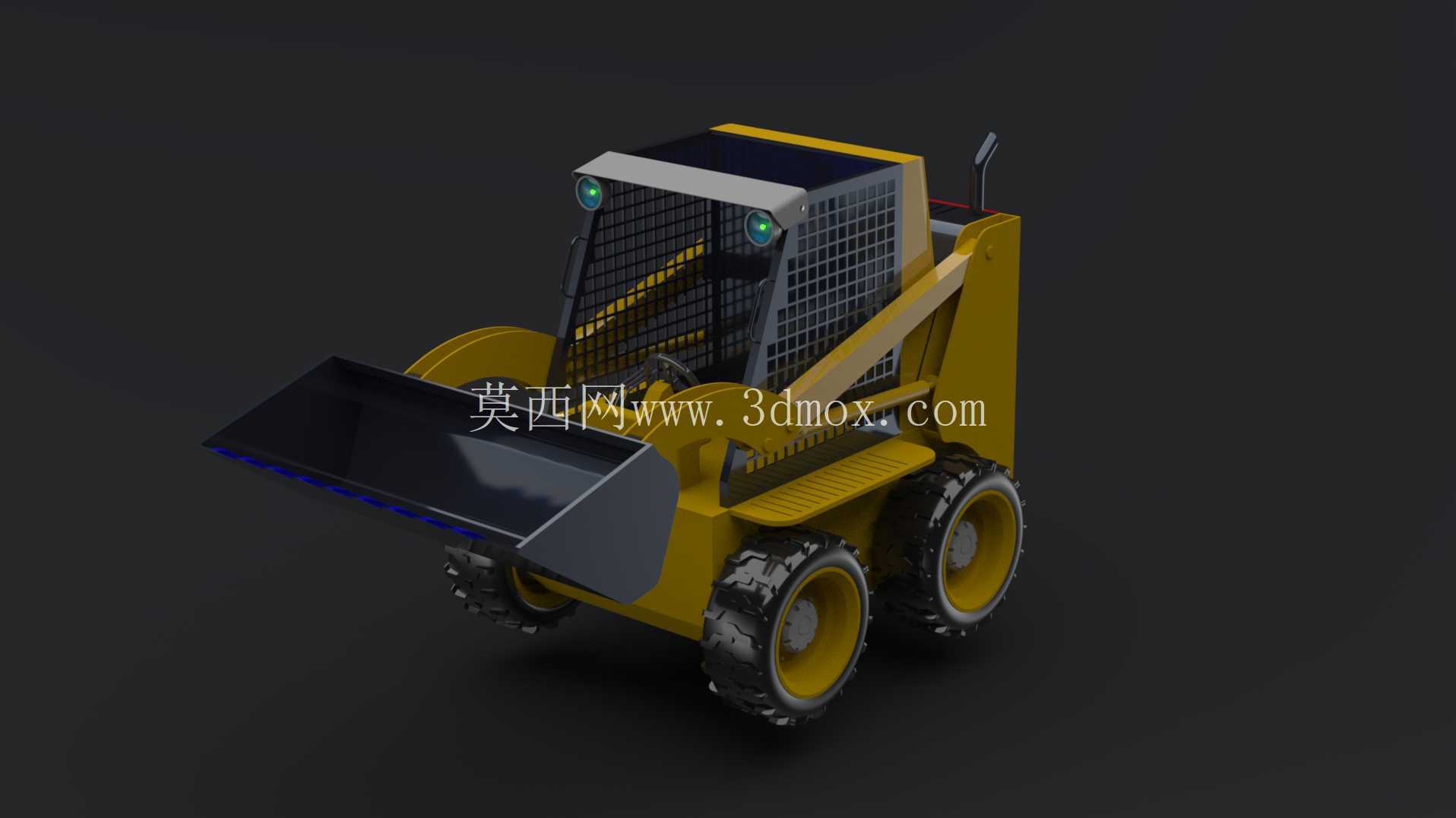

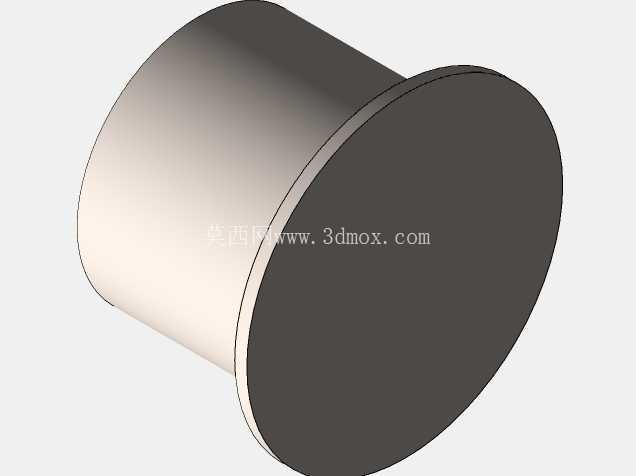

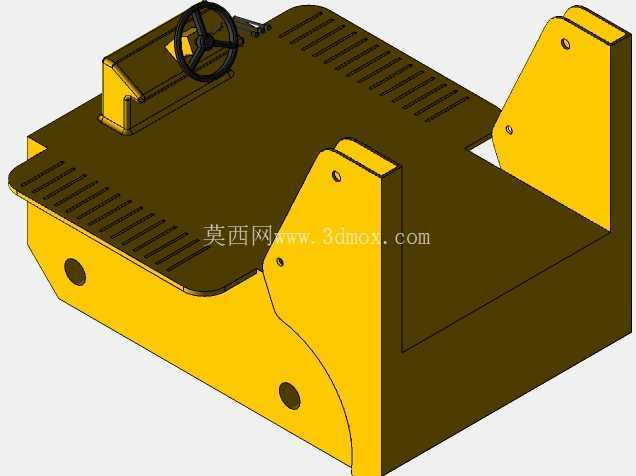

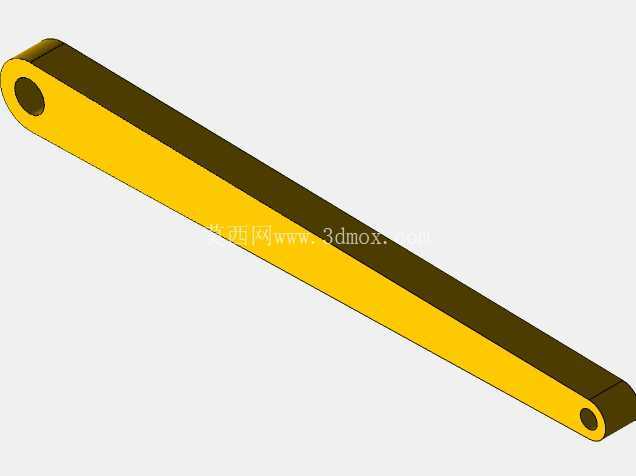

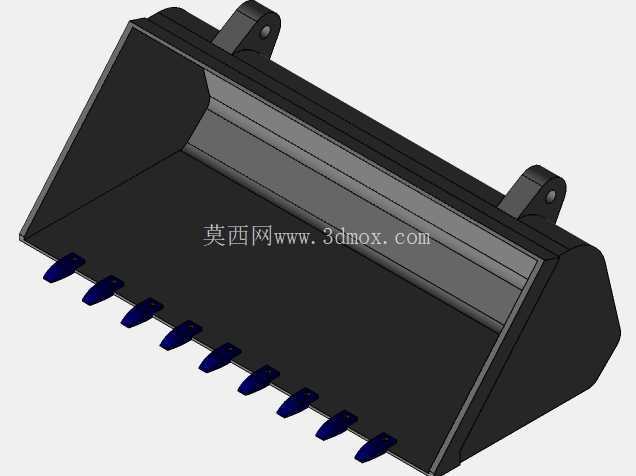

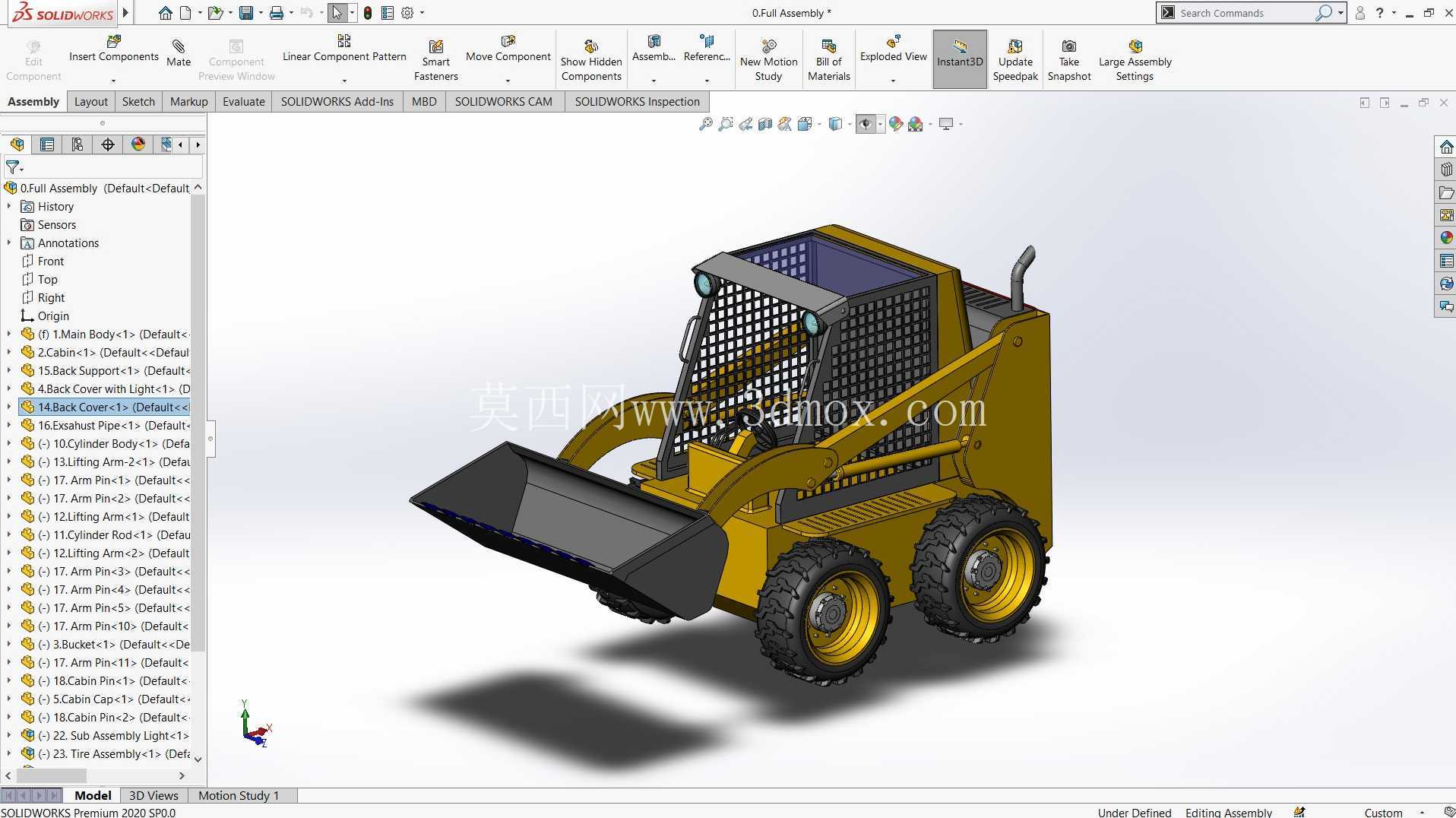

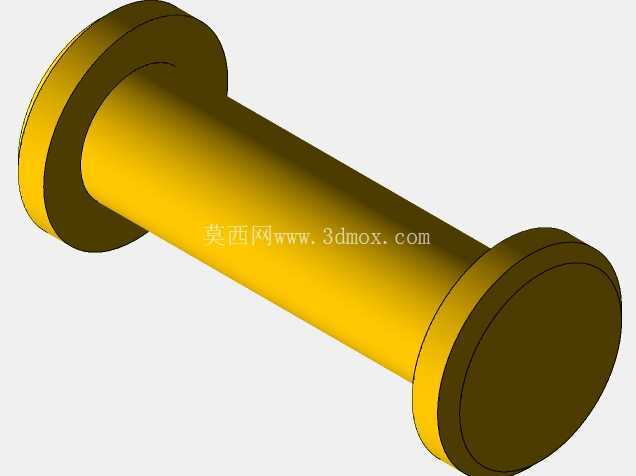

　　从建模的结构拆分来看，整机的安装边界控制在长2.5米、宽1.2米、高1.8米的尺寸区间内，完全适配狭窄作业面的通行要求，主体车架采用箱型焊接结构作为承载基础，所有动力元件、液压管路、操作舱室都集成在这个紧凑框架内，没有多余的外凸结构，避免在狭窄空间通行时发生刮碰。铲斗作为核心作业部件，建模时还原了其铰接点的位置设计，铲斗下铰点距离地面高度控制在10厘米以内，保证铲取散料时的插入角度，斗容按照0.3立方米的常规作业参数设计，斗刃部分做了加厚处理的结构还原，对应实际作业中耐磨抗冲击的使用需求，举升臂采用双侧板式结构，连接在车架后部的铰接支座上，举升油缸的安装位置避开了驾驶室前方的视野盲区，保证操作人员在舱内能清晰观察铲斗刃口的作业位置。

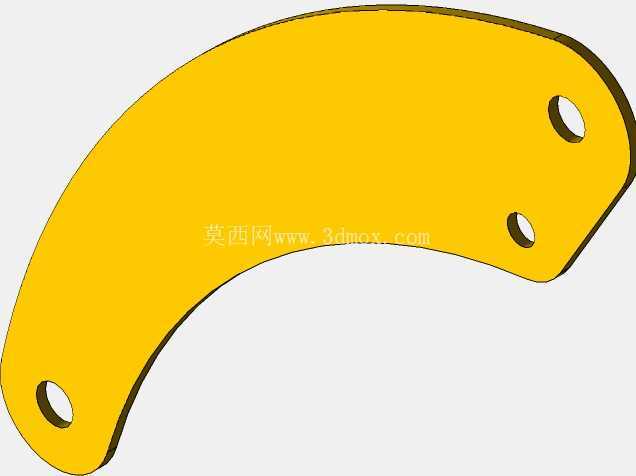

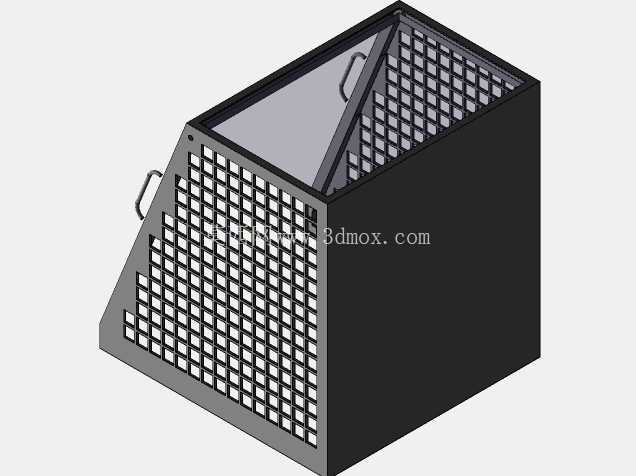

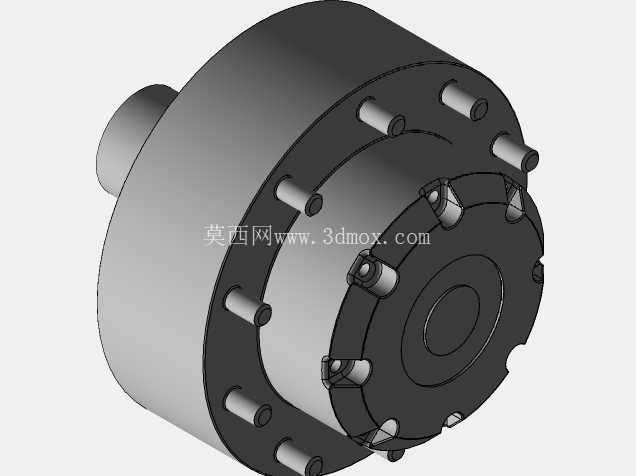

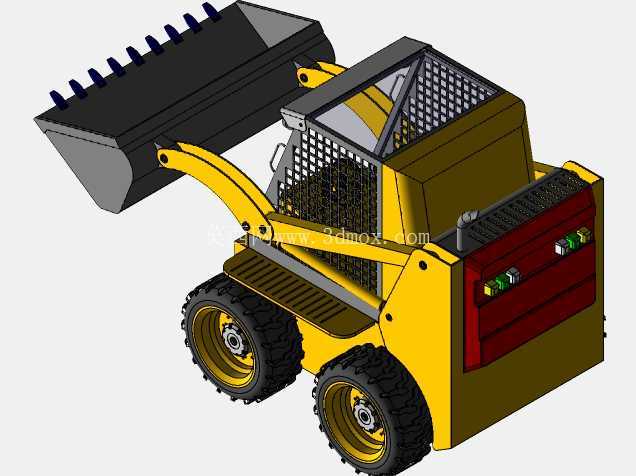

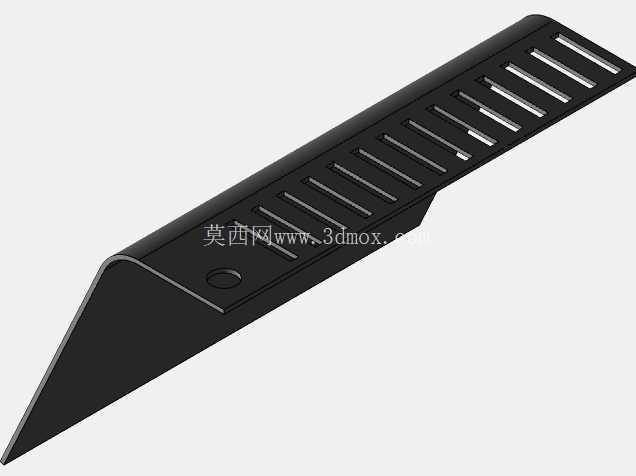

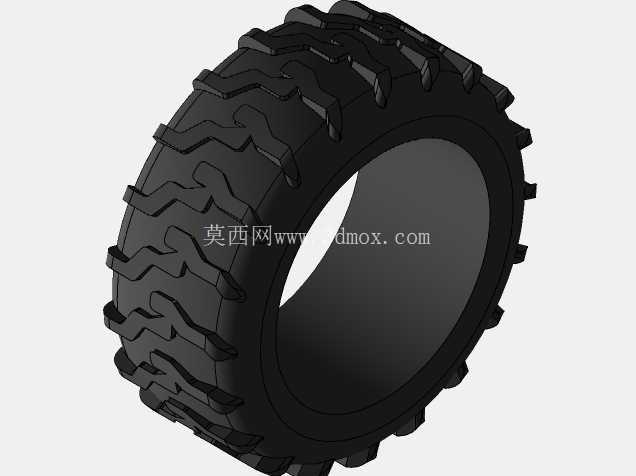

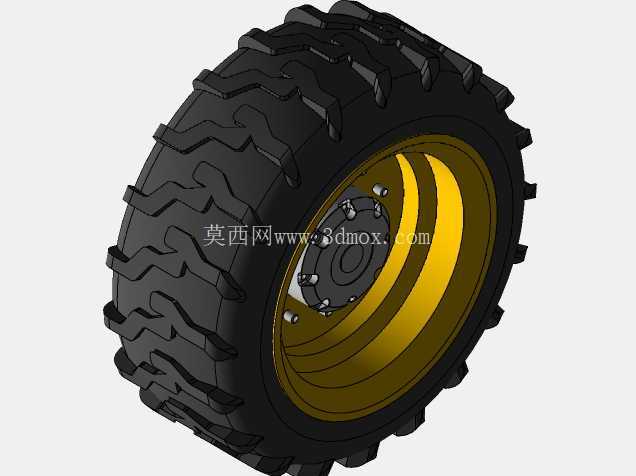

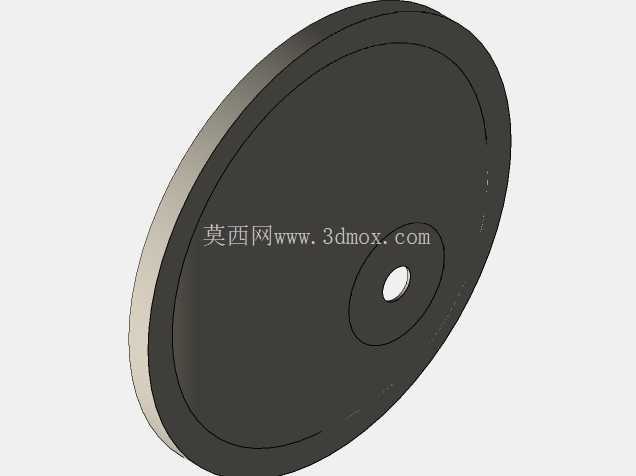

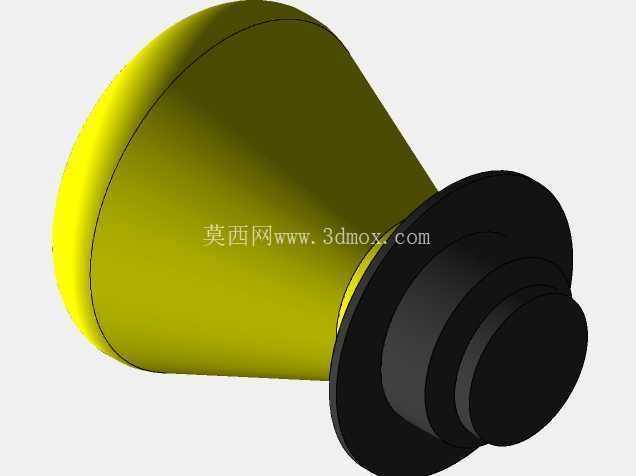

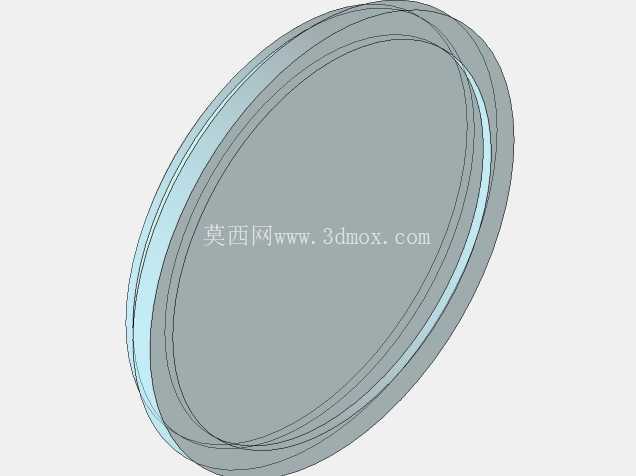

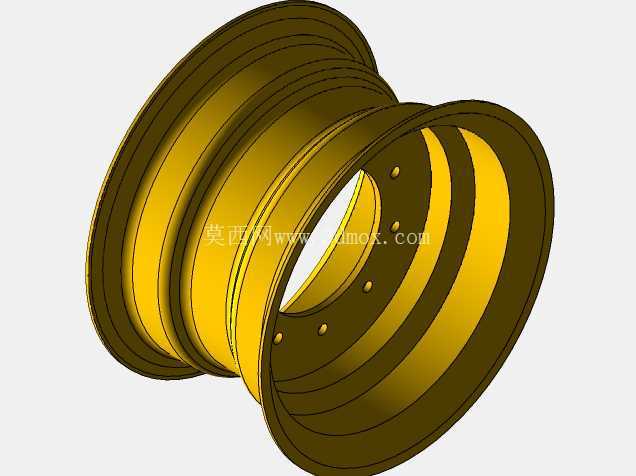

　　驾驶室部分的建模还原了防护网格结构，这是这类设备的必备安全结构，因为作业时飞溅的碎石、散料容易击打操作区域，网格的栅格间距既保证防护强度，又不会遮挡操作人员的观察视线，舱内的操作踏板、操纵杆的安装位置都按照人机工程尺寸布置，保证操作人员在狭小的舱室内能完成转向、举升、倾翻铲斗的所有操作动作，不会出现肢体干涉。行走轮组采用宽基轮胎设计，轮胎接地比压小，在松软的砂石、泥土地面作业时不容易陷车，轮边的传动结构完全包裹在车架侧盖内部，避免作业时散料进入传动部件造成磨损，液压管路的布置沿着车架内侧走线，所有管路的固定卡扣位置都做了还原，避免设备在颠簸作业时管路晃动磨损。

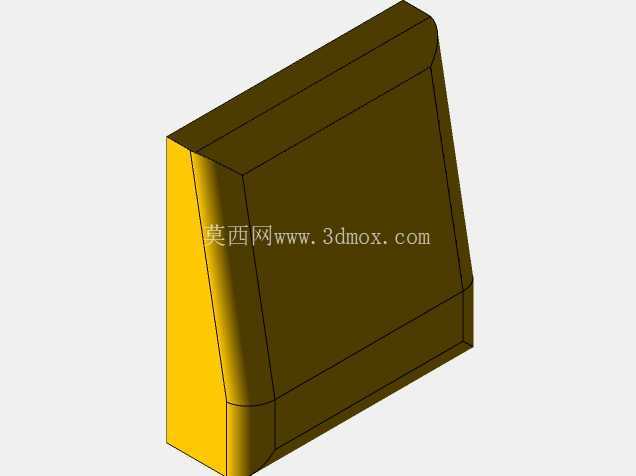

　　建模过程中特意还原了后部的配重结构位置，因为整机长度短，满载举升时容易出现前倾失稳，后部的配重块安装位置刚好平衡铲斗满载时的倾覆力矩，保证设备在最大举升高度3米时的整机稳定性，发动机舱的散热口布置在车体侧面，避免作业时扬起的灰尘直接被吸入散热系统，舱盖的开启铰接结构也做了细节还原，方便日常维护时开启检修内部的动力元件、液压阀组。这类设备的快换机具接口也是设计重点，建模时还原了铲斗与举升臂连接的快换锁止结构，实际作业中不需要额外工具，操作人员在舱内操作就能完成铲斗、破碎锤、货叉、扫雪辊等不同机具的切换，适配不同场景的作业需求，接口的安装尺寸完全符合行业通用的快换标准，保证不同属具的互换性。从结构设计的逻辑来看，所有部件的布局都优先服务于紧凑性、通过性、维护便捷性三个核心需求，没有冗余的结构设计，每个部件的安装位置都考虑了实际作业中的碰撞风险、磨损概率，比如液压油缸的活塞杆外露部分都做了防护板设计，避免作业时飞溅的物料刮伤活塞杆表面造成密封件损坏，燃油箱、液压油箱的布置利用了车架两侧的空余空间，既不占用核心作业区域的空间，又能降低整机重心提升稳定性。
