机加工快夹式定位压紧工装夹具

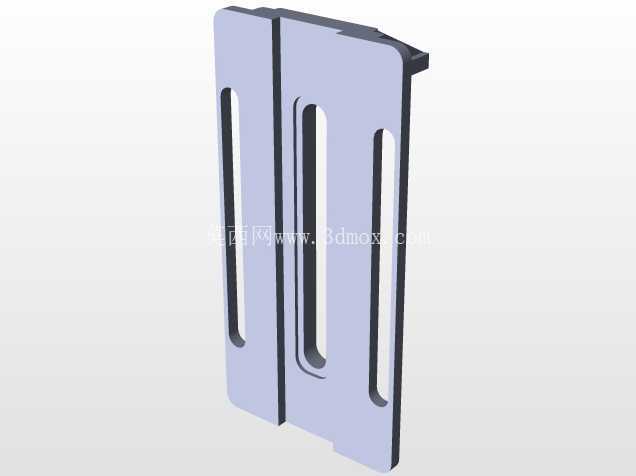

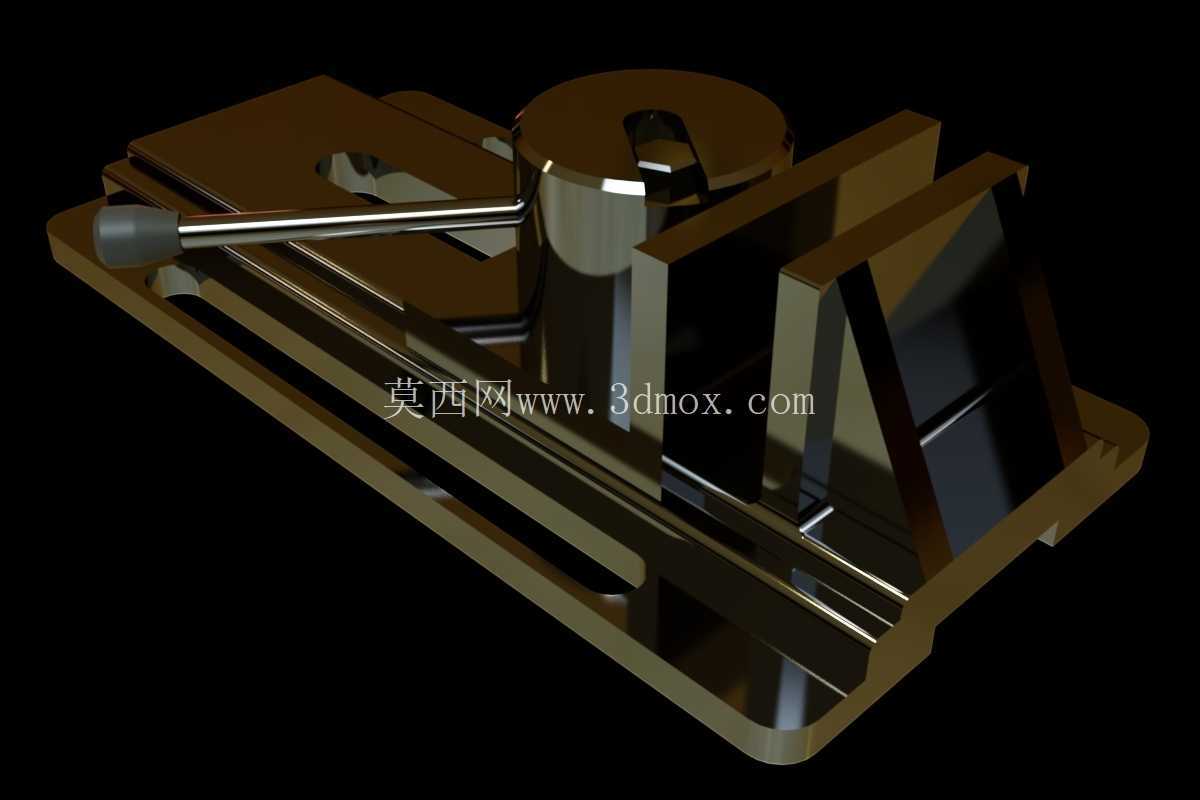

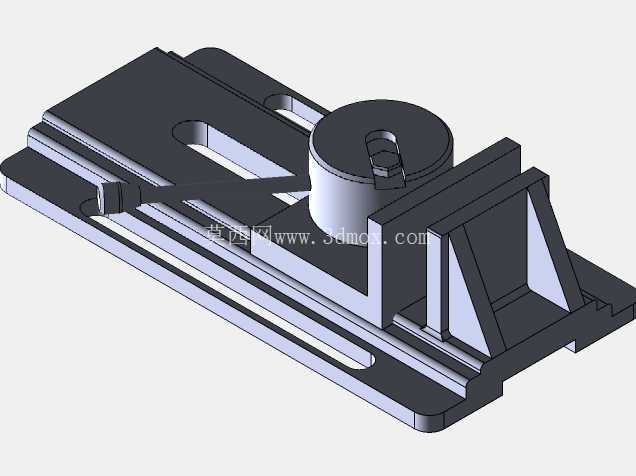

　　在小批量多品种的机加工、装配工位场景里，这类快夹式压紧夹具的使用频率远高于传统螺栓压板结构，尤其适合需要频繁拆装工件的工序，比如小型零件的铣削定位、焊接工位的工件固定、装配环节的部件夹持，能大幅减少工件装夹的辅助时间，提升单工位的作业效率。从结构设计来看，这款夹具采用了滑轨式底座搭配偏心压紧机构的组合，底座上的T型槽结构可以适配不同工作台的安装固定需求，既可以通过T型螺栓直接固定在标准铣床工作台上，也能加装定位块后集成到小型自动化装配线的工装板上，安装边界的适配性较强，不需要对原有工作台做额外改造就能直接部署。

　　压紧端的操作手柄做了加长设计，利用杠杆原理放大操作力矩，操作人员不需要借助额外扳手，单手就能完成压紧与松开动作，手柄端部的防滑套结构能避免操作时打滑，在手上沾有切削液或者少量油污的工况下也能可靠操作。夹具的定位面做了直角靠挡设计，两个垂直的定位基准面可以给工件提供X、Y两个方向的定位约束，配合顶部的旋转压头，能限制工件的Z向位移与转动自由度，装夹时不需要反复找正，只要将工件靠紧定位面扳动手柄就能完成装夹，重复定位精度可以满足普通铣削、钻孔工序的公差要求。

　　压头部分采用了可旋转的偏心结构，压紧行程可以根据工件的厚度做小范围调整，底座上的滑轨槽允许整个压紧模块沿长度方向滑动，适配不同长度尺寸的工件装夹，不需要更换夹具就能覆盖一定尺寸范围内的工件加工需求，对于多品种小批量的加工车间来说，能减少工装的储备数量，降低工装管理成本。从结构细节来看，夹具的所有滑动配合面都做了磨削加工，表面粗糙度控制在合理范围内，长期使用后磨损量小，维护时只需要定期在滑动面涂抹少量润滑脂就能保持操作顺畅，压头与工件接触的端面做了防滑纹理处理，压紧时不会出现工件移位的情况，即使承受较大的切削力也能保持夹持稳定性。

　　这款夹具的整体外形紧凑，底座的长宽尺寸适配小型工作台的安装空间，不会占用过多的工位面积，在排布多工位加工台的时候，可以紧密布置多个同类型夹具，提升工作台的空间利用率。不同于液压或者气动夹具需要配套动力源，这款纯机械结构的快夹夹具不需要外接气源或者液压管路，部署灵活，既可以在固定的机加工工位使用，也能在临时维修、户外装配的场景下搭配便携工作台使用，适用场景更广。在设计这类夹具的时候，核心要平衡操作便捷性与夹持刚性，这款夹具的底座采用了加厚的钢板焊接后整体加工的结构，压紧臂的截面做了加强筋设计，压紧时不会出现结构变形，保证夹持力稳定传递到工件上，避免加工过程中因为夹具变形导致工件尺寸超差。定位基准面与底座安装面的垂直度、平行度都做了严格的形位公差控制，装夹后的工件基准与机床坐标系的对齐误差小，能减少首件调试的时间。在实际使用中，这类夹具还可以根据具体的工件形状更换定制的压头或者定位靠块，拓展夹持范围，比如针对异形工件，可以在定位面上加装仿形定位块，针对薄壁工件，可以更换大接触面的压头避免夹伤工件表面，基础模块的通用性很强，只需要更换少量附件就能适配不同的加工需求。
