双立柱垂直举升性能测试装置结构设计

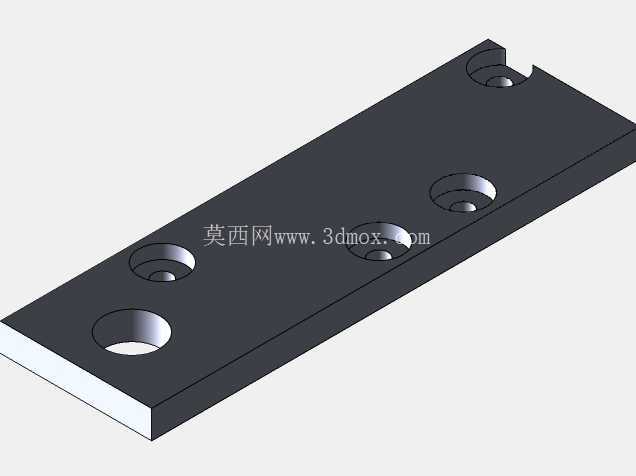

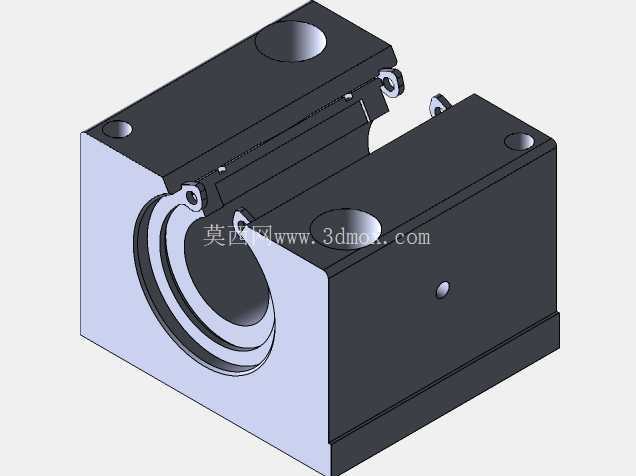

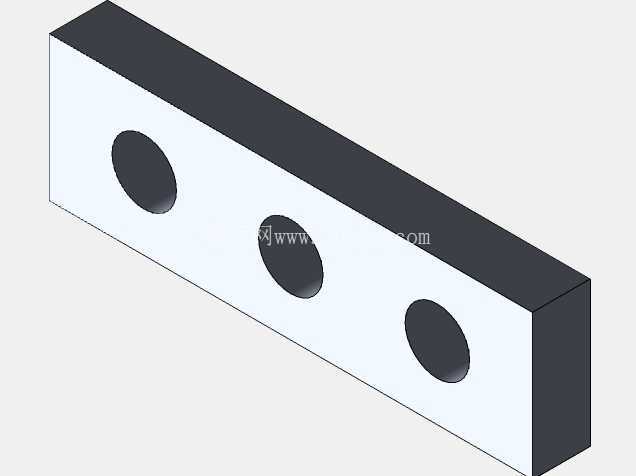

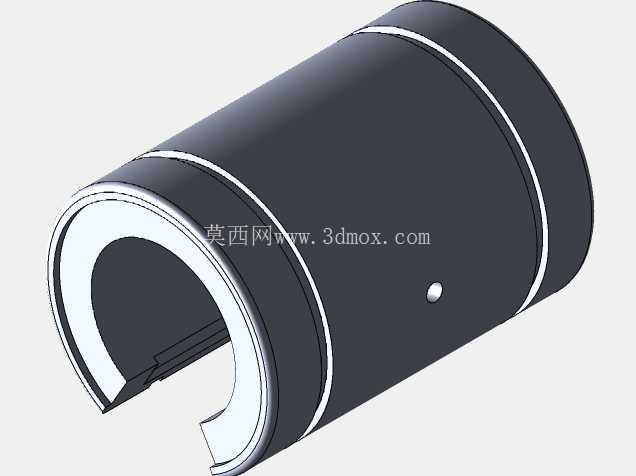

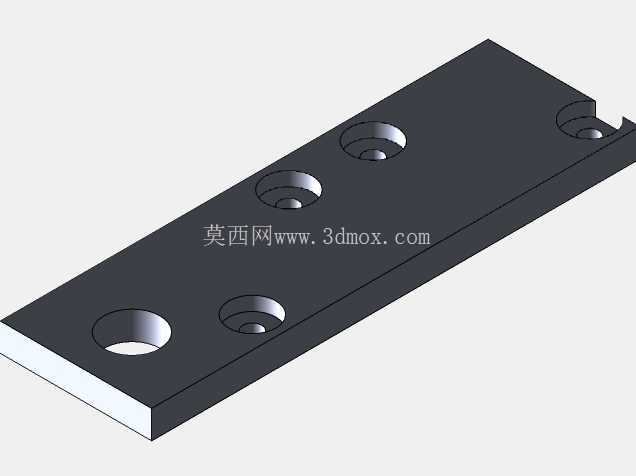

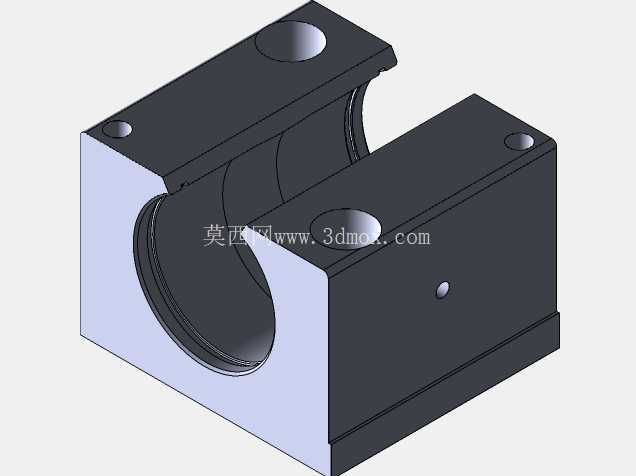

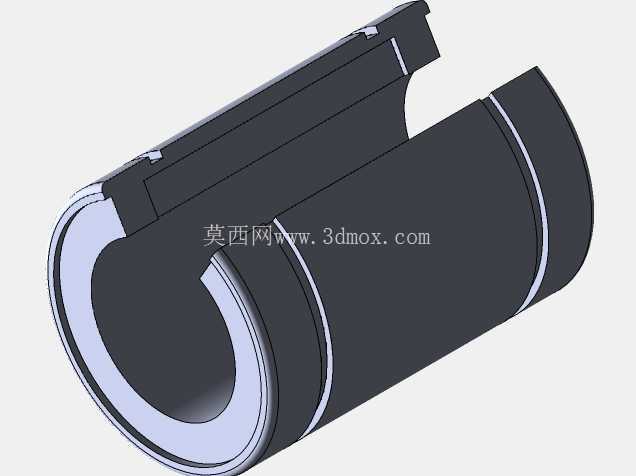

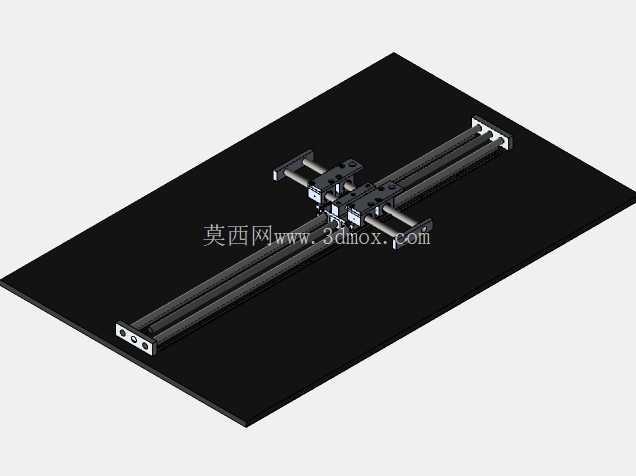

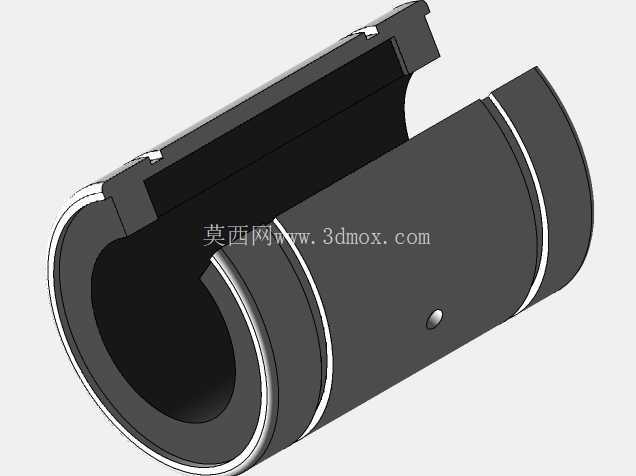

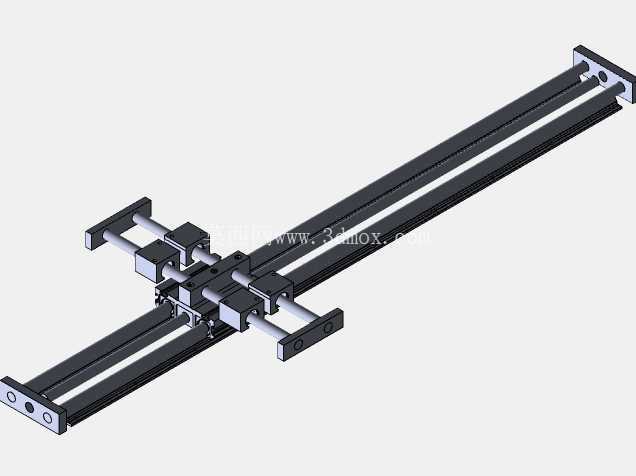

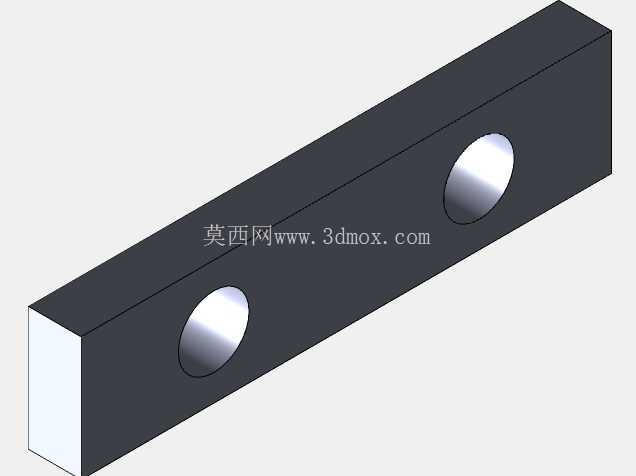

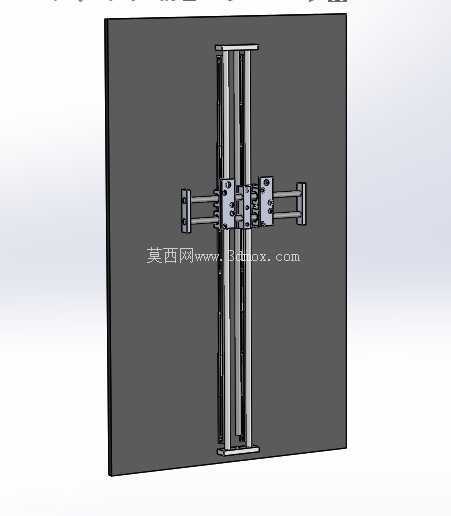

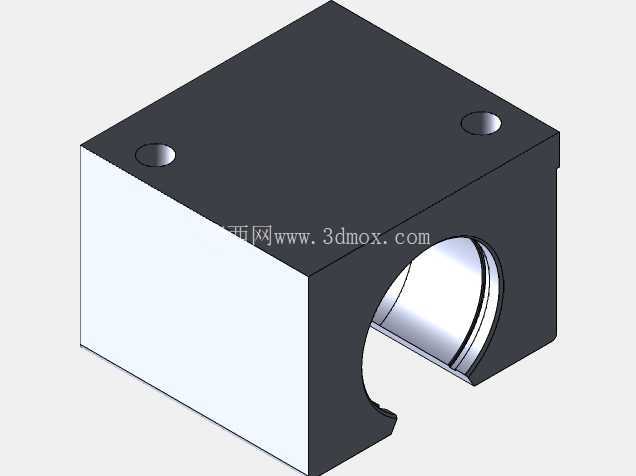

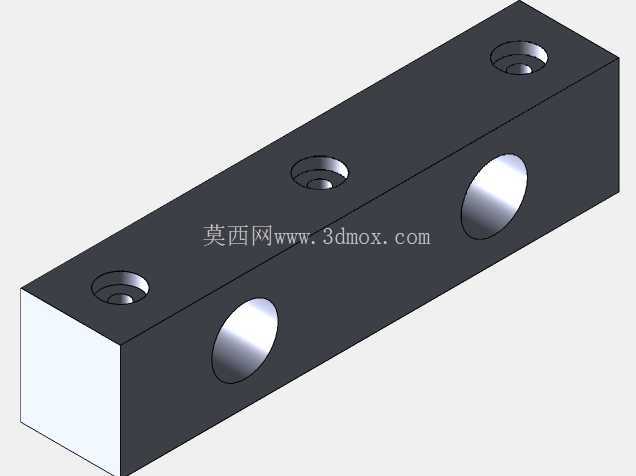

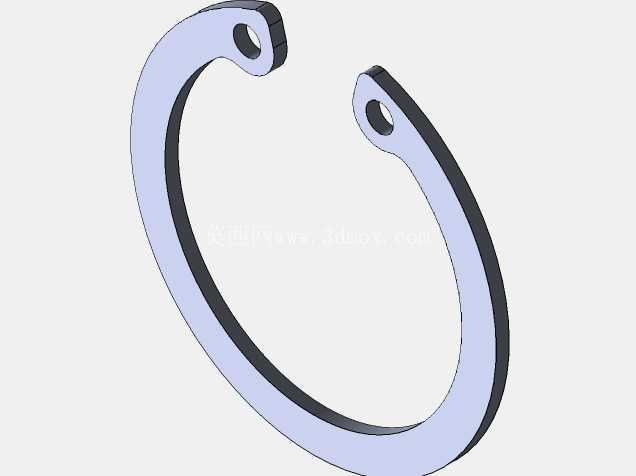

　　这套垂直举升测试装置的结构设计，核心围绕小载荷部件的垂直方向力学性能验证场景展开，常见于汽车零部件、小型机电组件、消费电子结构件的出厂性能校验环节，用来模拟被测件在反复举升、额定载荷持载、不同速度升降过程中的形变、异响、寿命衰减情况，替代传统人工加载的低效测试模式，保证测试数据的可复现性。从整体布局来看，装置采用对称双立柱导轨作为承载主体，两根平行布置的线性导轨通过底部安装座固定在立式安装背板上，背板作为整个装置的安装基准面，平面度公差控制在0.05mm以内，避免导轨安装后出现平行度偏差导致的滑动卡滞问题。滑台组件通过四个滑块与双导轨配合，滑台两侧预留了标准化的工件安装接口，可根据不同被测件的装夹需求更换适配夹具，不需要改动主体结构就能覆盖不同外形尺寸的被测件装夹，装夹边界宽度最大支持300mm的工件安装，垂直方向的有效测试行程可根据测试需求调整导轨长度，常规配置下有效行程为800mm，能够满足绝大多数小型部件的举升行程测试要求。驱动端的设计隐藏在滑台与背板之间的腔体里，采用同步带搭配滚珠丝杠的传动组合，既保证了升降过程的速度稳定性，也能将传动噪音控制在60分贝以内，适合实验室环境下的长时间连续测试。

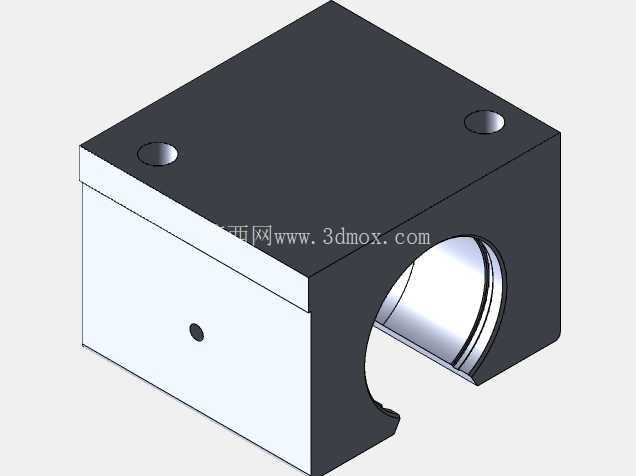

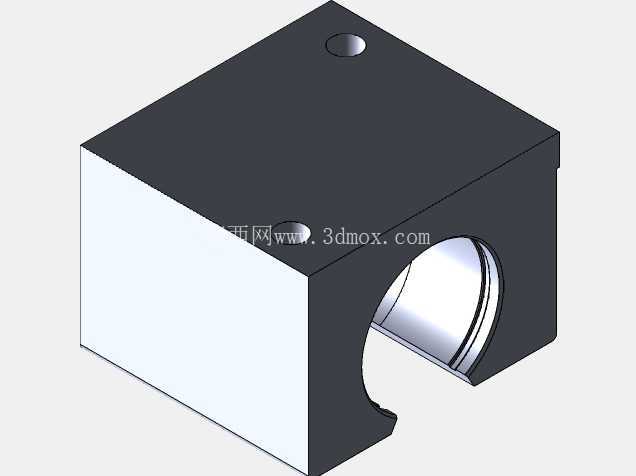

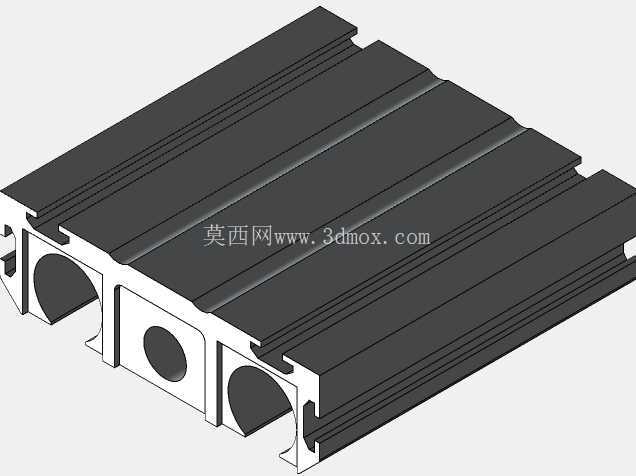

　　滑台的侧面预留了传感器安装位，可直接加装拉压力传感器、位移传感器，实时采集举升过程中的载荷变化、位移精度数据，不需要额外设计传感器安装支架，减少现场改装的工作量。在设计思路上，整个装置优先考虑了测试过程的安全性与维护便捷性，双导轨的对称布局让滑台在承受偏载时的受力更均匀，单侧加载10kg偏载时滑台的倾斜量不超过0.03mm，避免偏载导致的导轨异常磨损。背板上预留了均匀分布的T型安装槽，除了固定导轨之外，还可以根据测试需求加装限位挡块、安全光栅、行程开关等配件，不需要在背板上重新打孔，缩短测试方案的调整周期。底部安装座设计了可调水平支撑脚，可在不平整的实验室地面上快速调平，调平范围±15mm，保证导轨的垂直公差满足测试要求。

　　考虑到长时间测试的磨损问题，所有滑动配合面都设计了集中润滑通道，日常维护时只需要在预留的注油嘴加注润滑脂即可，不需要拆解滑台结构。装置的整体安装深度控制在200mm以内，可直接固定在墙面或者标准铝型材试验架上，不需要占用过多的实验室地面空间，对于场地紧张的质检实验室来说适配性更强。滑台的移动速度可通过驱动参数调整，覆盖0.5mm/s到200mm/s的速度区间，既可以满足低速持载的静态性能测试，也能完成高速往复的寿命疲劳测试，不同测试模式切换只需要调整驱动参数，不需要更换机械结构。在细节设计上，滑台的工件安装面加工了标准的M6螺纹孔阵列，孔间距25mm，和主流的工装夹具安装孔位匹配，装夹工件时可以快速定位，减少装夹找正的时间。

　　导轨的上下两端都设计了硬限位块，采用聚氨酯缓冲材质，即使软限位失效也能避免滑台超行程脱出，保证测试过程的设备安全。整个装置的结构没有采用复杂的异形零件，90%以上的结构件都可以采用标准型材和通用机加工件制作，加工成本低，后期维护更换配件也容易采购，不需要定制特殊规格的零部件，对于中小批量的测试设备搭建来说非常友好。实际使用过程中，这套装置可以搭配不同的夹具完成汽车门锁举升力测试、小型显示屏升降支架寿命测试、电子设备伸缩组件性能测试等多种测试任务，不需要重新搭建测试台架，只需要更换对应夹具和调用对应的测试参数即可，大幅提升测试台架的复用率。
