航模用45A无刷电子调速器结构设计

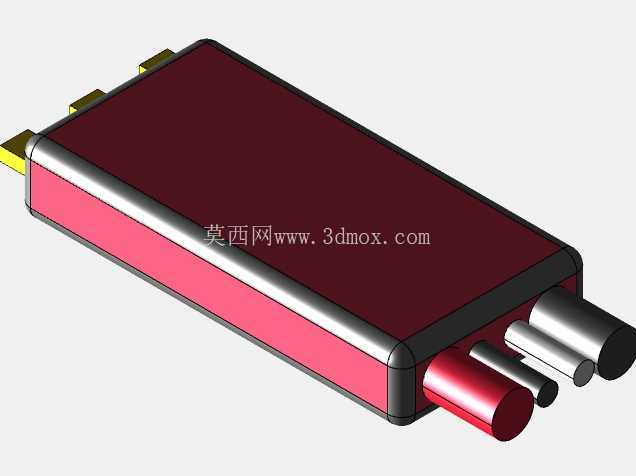

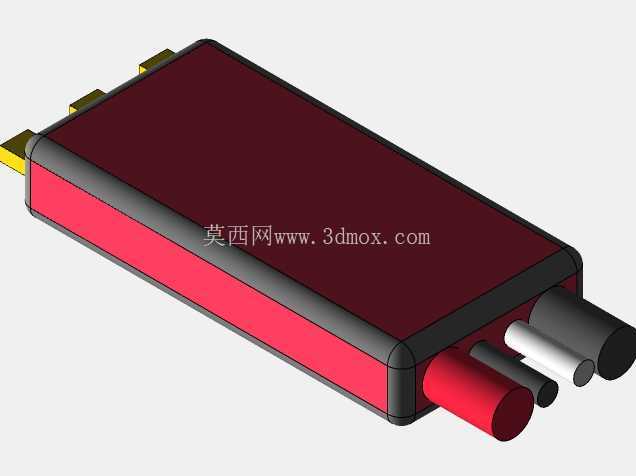

　　这款45A规格的无刷电子调速器，核心应用场景集中在小型多旋翼无人机、固定翼航模以及小型穿越机的动力控制环节，作为飞控系统与动力电机之间的核心信号转换与功率输出部件，承担着将飞控输出的油门控制信号转化为三相无刷电机可识别的驱动电流的核心作用，同时还承担着电池电压监测、电机转速闭环调节、堵转保护、过流保护等实际运行中的安全保障功能。从结构设计思路来看，整体采用长方条形的紧凑封装形态，外壳主体以硬质绝缘塑料为基础材质，侧边做了圆弧过渡处理，既能够降低装机时与机架碳板、线材等部件的剐蹭风险，也能在一定程度上提升外壳的抗冲击能力，应对航模飞行过程中可能出现的轻微碰撞、炸机冲击等工况。

　　外壳的主散热面采用深色调平面设计，侧边搭配醒目的红色装饰条，既能够在密集的装机部件中快速识别接线端方向，也预留了足够的平面区域用于粘贴散热贴或者加装小型散热片，应对大油门持续输出时的功率管发热问题。接线端的设计充分考虑了航模装机的实际走线需求，电源输入与信号输出端集中布置在壳体的同一侧，三根较粗的红黑电源线分别对应电池正负极输入，三根不同线径的输出线对应无刷电机的三相接线，同时预留了细径的信号线接口用于连接飞控的油门信号端口，所有接线端的根部都做了应力释放的凸台结构，避免装机走线时线材弯折过度导致内部焊盘脱焊。

　　从安装边界来看，整体外形尺寸适配主流的航模机架安装位，壳体厚度控制在较低水平，既可以采用扎带直接捆绑在碳纤机架的预留安装梁上，也可以通过双面泡棉胶粘贴固定在机架的设备舱内，安装时不需要额外设计复杂的固定支架，能够适配2S到5S锂电池的供电区间，持续输出电流能力覆盖45A的常规工况，短时间峰值电流可以支撑航模做特技动作时的大动力需求。内部结构设计上，功率管、驱动电容、主控芯片等核心元器件都做了合理的布局分区，大电流走线区域与信号控制区域做了物理分隔，降低大电流通断时对控制信号的电磁干扰，避免飞行过程中出现信号误触发、油门响应迟滞等问题。

　　外壳的合缝处采用卡扣加密封胶的组合方式，既能够阻挡户外飞行时的灰尘、草屑进入壳体内部，也能应对小雨天气下的短暂飞行需求，不会因为少量水汽侵入导致电路短路。在实际选型适配时，这款电调可以匹配2204、2206等主流规格的航模无刷电机，适配5寸到6寸桨叶的动力组合，既能够满足休闲飞行的平稳动力输出需求，也能支撑竞速穿越机的快速油门响应要求，BLHeli固件的匹配设计也让电调的油门线性、刹车力度、电机转向等参数可以通过编程卡进行自定义调整，适配不同飞手的操作习惯。从三维建模的细节还原度来看，模型准确还原了外壳的分模线位置、接线端的出线长度与直径、壳体表面的倒角弧度，以及各个接口的相对位置，在做航模整机的虚拟装配时，可以直接导入模型进行安装位的干涉检查，提前预判走线空间是否充足、安装固定位是否匹配，避免实际装机时出现尺寸不兼容的问题，也可以基于这个模型进行电调外壳的改装设计，比如定制加装散热鳍片、改装防水封装结构、调整接线端的出线方向来适配特殊布局的航模机架。
