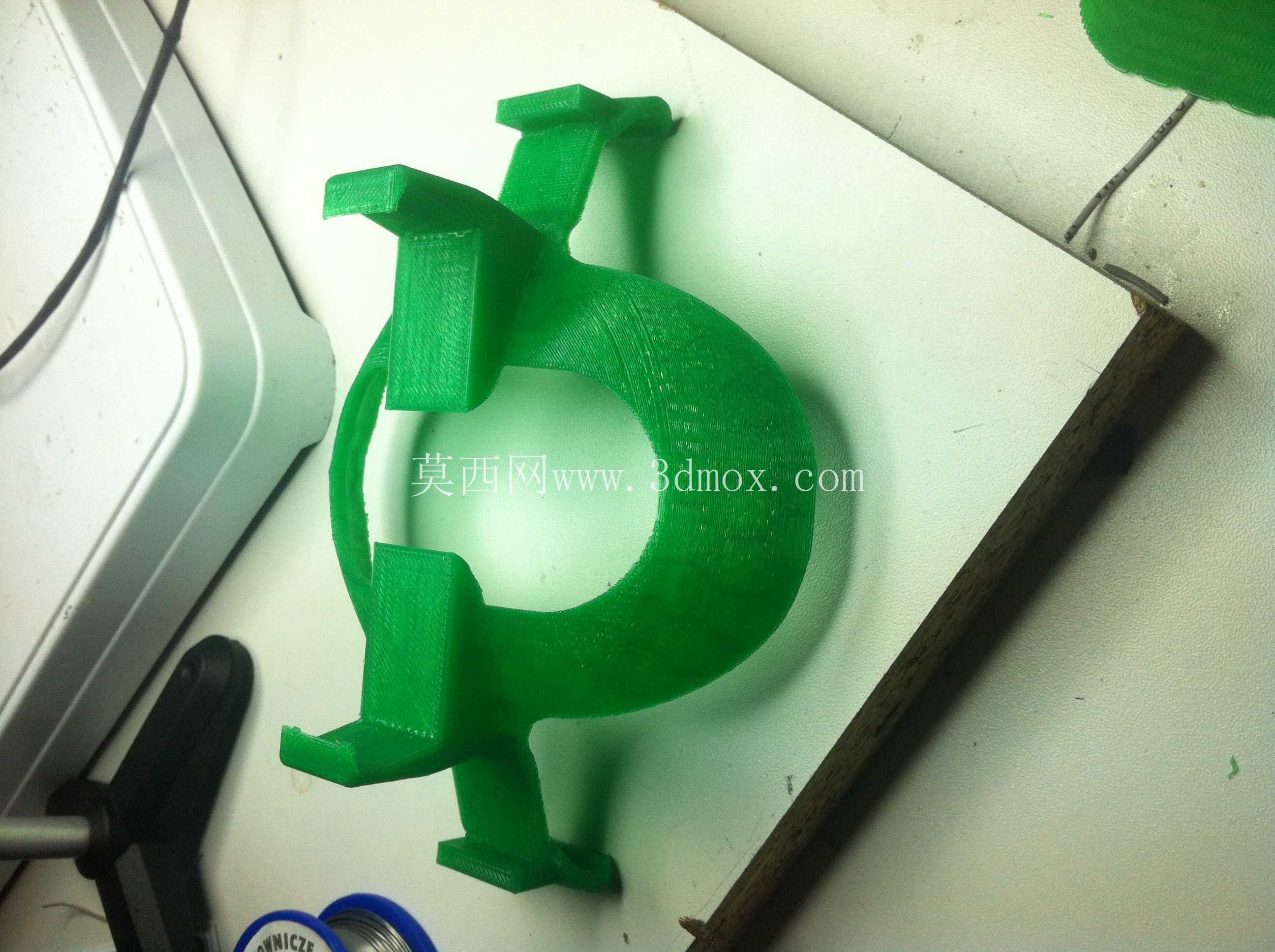

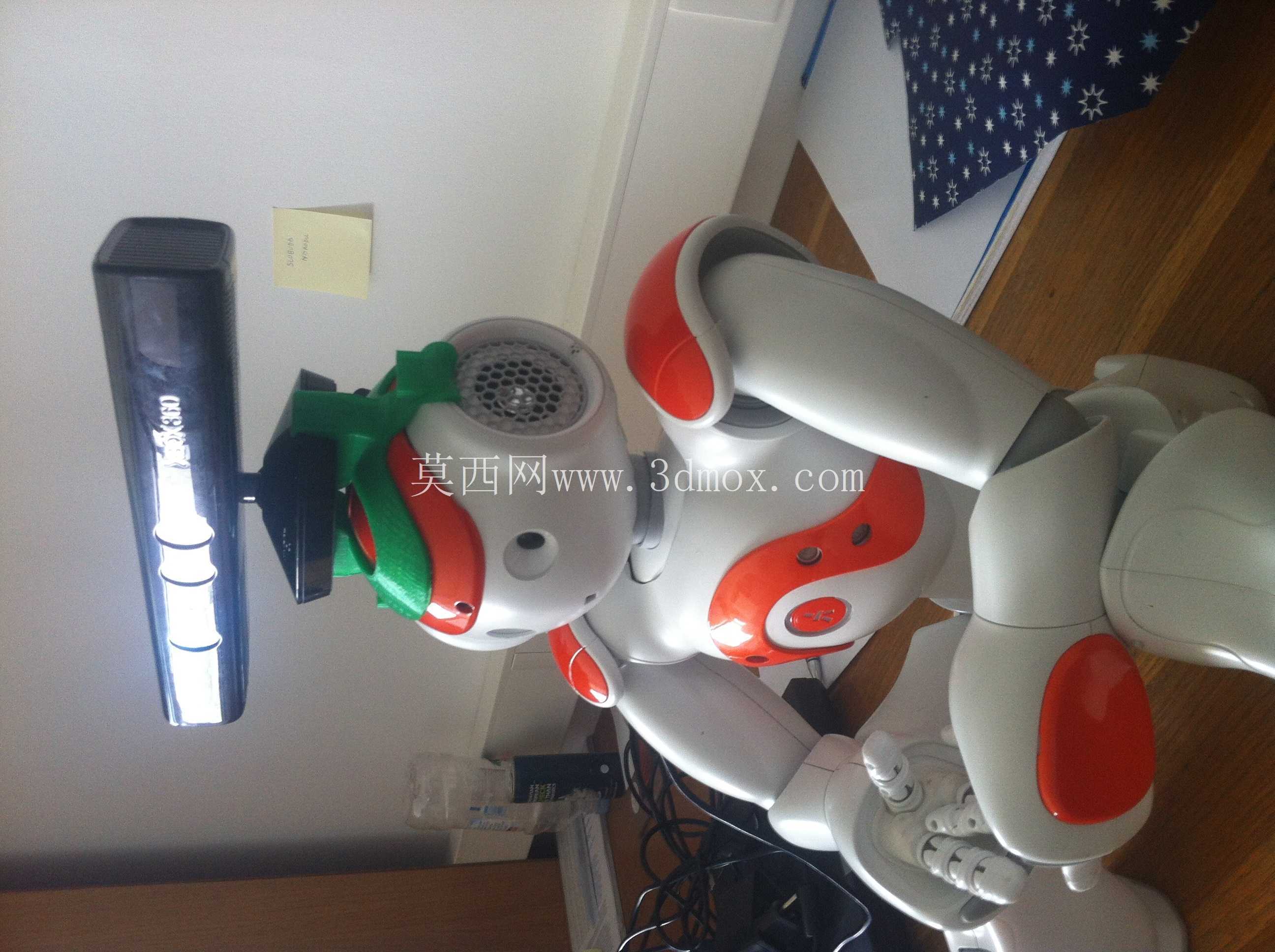

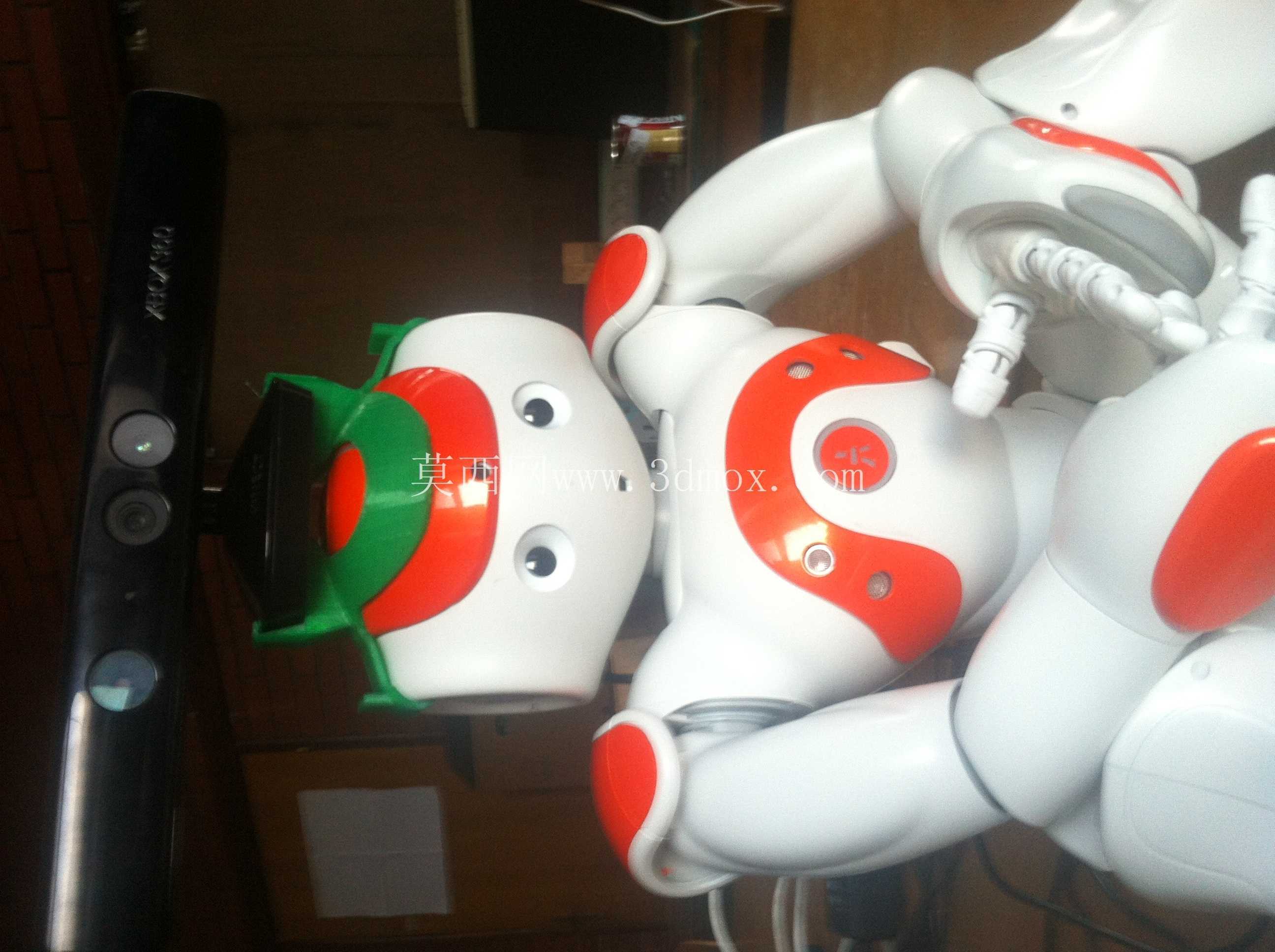

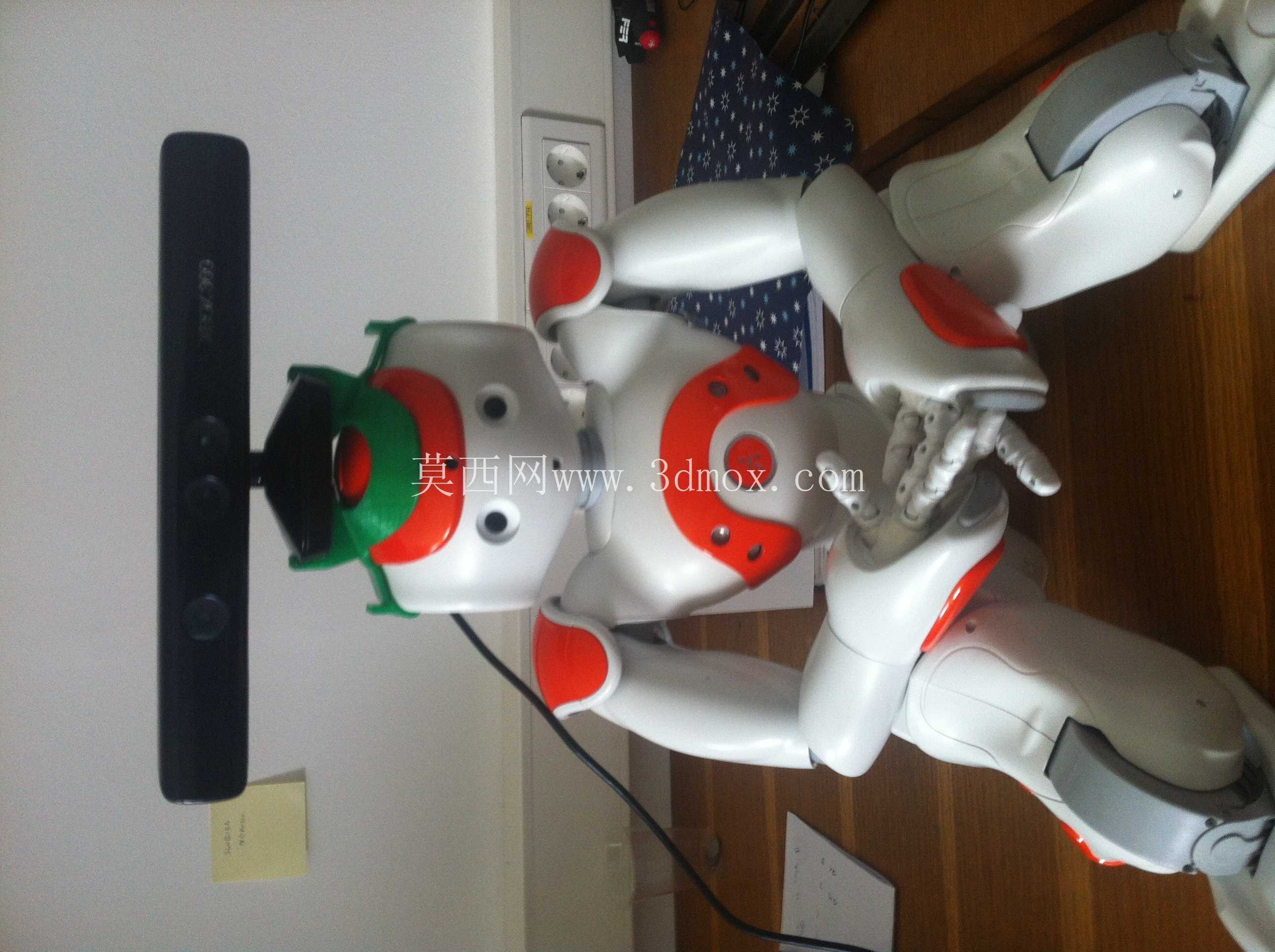

NAO机器人用Kinect传感器安装头盔结构

在人形机器人科研与二次开发场景中，NAO机器人作为通用教学与实验平台，常需要拓展视觉感知能力，Kinect作为成熟的深度视觉传感器，能够为机器人提供三维环境感知、人体姿态识别、障碍物测距等原生视觉系统不具备的功能，但原生NAO机器人头部没有预留该类外接传感器的安装位，直接用绑带、胶粘等方式固定不仅容易松动移位，还会遮挡机器人原有传感器、干扰头部关节的运动行程，甚至在头部转动时因为配重失衡导致舵机负载异常，这套安装头盔正是为解决这一实际工程问题设计的专用适配结构。

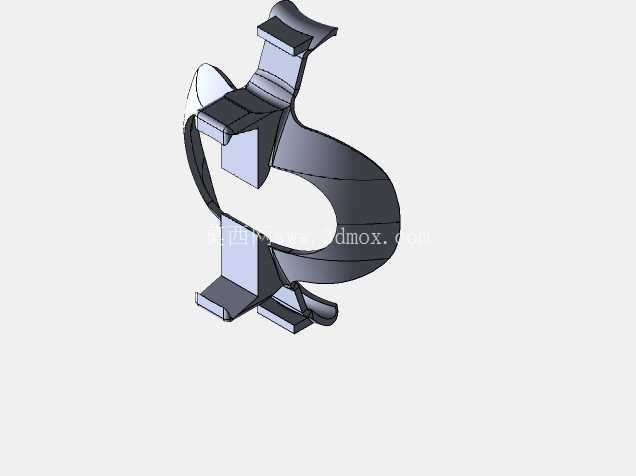

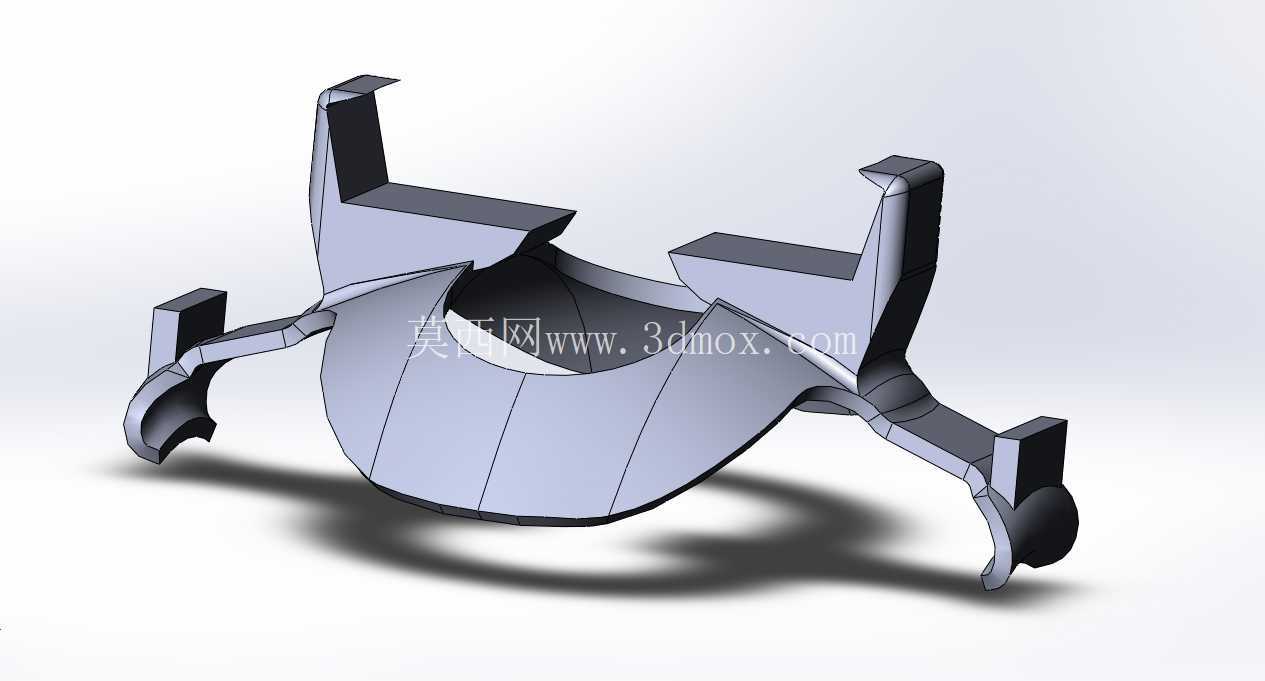

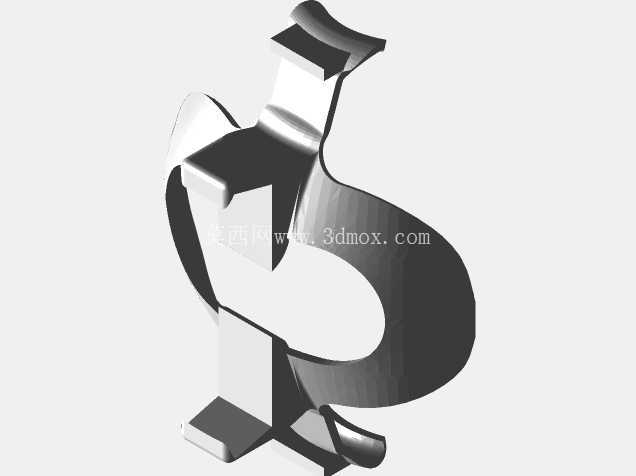

从实际安装边界来看，设计时首先完全贴合NAO机器人头部的曲面轮廓，头盔主体的内曲面完全复刻机器人头部外壳的弧度，安装后能够完全贴合在头部外壳上，不会出现局部凸起压合不到位的情况，两侧的延伸固定臂刚好卡在头部两侧的结构棱线上，不需要在机器人原有外壳上打孔、攻丝或者做任何破坏性改装，依靠结构本身的卡合限位加上接触面的摩擦力就能实现稳固固定，安装后不会因为机器人行走、头部转动、肢体动作产生移位。两侧的支撑臂末端做了圆弧过渡处理，不会刮擦机器人头部的塑料外壳，也不会干涉头部左右转动、俯仰动作的全行程范围，经过运动干涉校核，当头部转到最大俯仰角、最大左右转角时，头盔结构与机器人肩部、颈部结构都不会发生碰撞，也不会拉扯传感器的连接线缆。

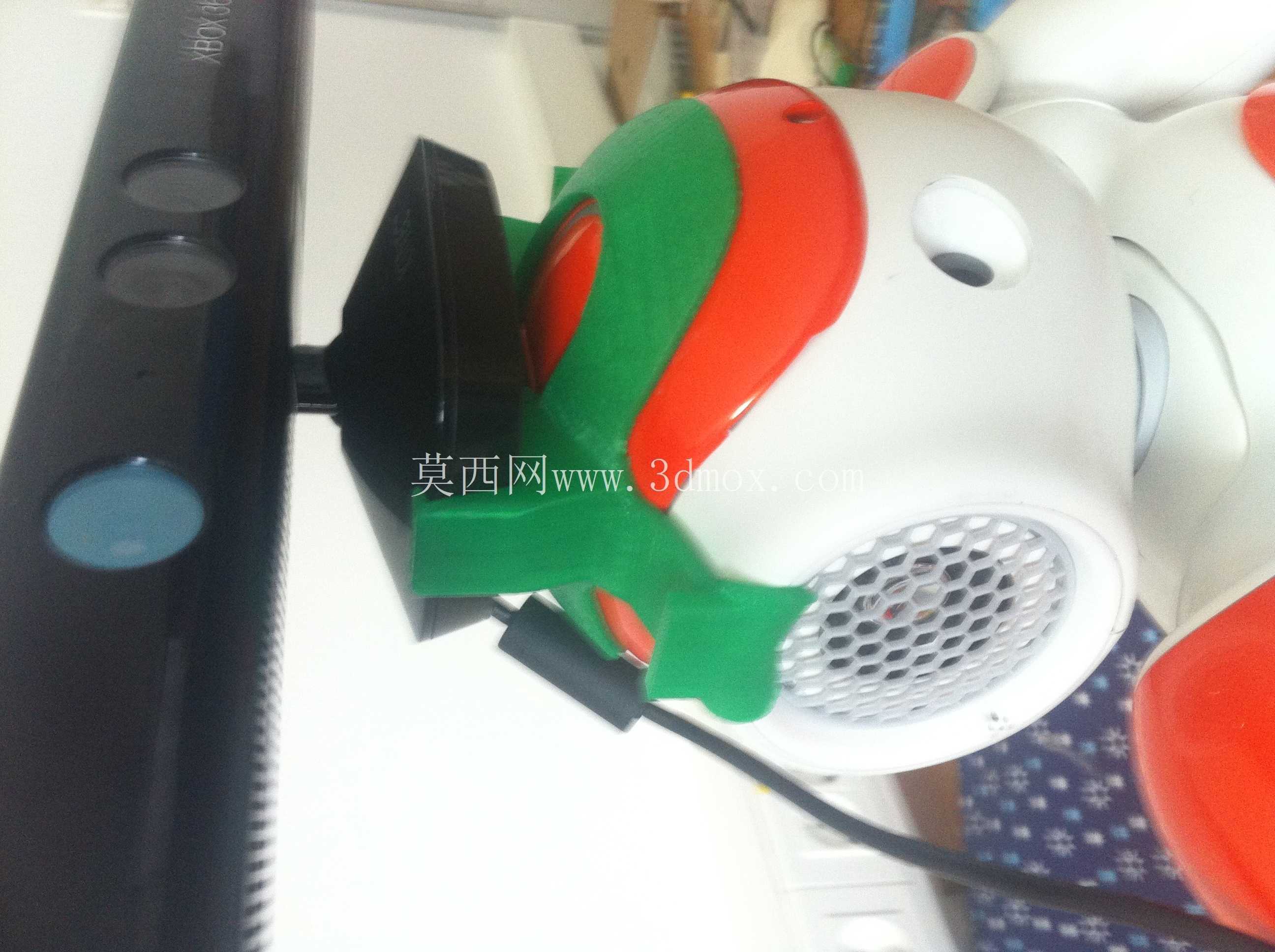

头盔顶部的传感器安装位做了精准的定位凸台，刚好匹配Kinect传感器的底部安装孔位，安装时传感器能够直接卡入定位槽，不需要额外调整角度就能保证传感器的光轴与机器人头部的正视方向保持平行，确保深度感知的坐标系与机器人自身的头部坐标系能够快速对齐，减少后续视觉标定的工作量。安装位周边预留了走线槽，传感器的供电与数据线缆可以顺着头盔侧面的走线槽向下延伸到机器人颈部的线缆接口处，线缆不会外露晃动，也不会在头部转动时被夹入关节缝隙中。

从功能特性来看，这套结构整体采用薄壁轻量化设计，在保证结构强度的前提下尽可能降低整体重量，不会给机器人头部的舵机增加过多额外负载，避免长期使用导致舵机齿轮磨损、定位精度下降。结构的受力分布经过优化，头盔的重心刚好落在头部关节的回转轴线上，头部转动时不会产生额外的偏心力矩，舵机的负载波动控制在额定范围内，不会影响头部动作的响应速度与定位精度。头盔的外表面做了平滑处理，没有尖锐的棱角，在人机交互场景中不会剐蹭到周边的操作人员或者实验设备，符合教学场景下的安全要求。

在实际应用场景中，这套安装结构能够满足高校机器人实验室、科研团队在NAO机器人上开展深度视觉相关实验的需求，比如人机交互中的人体动作跟随、自主导航中的三维环境建图、物体抓取中的深度位置定位等实验场景，不需要对机器人本体做任何改装就能快速加装Kinect传感器，拆装也十分方便，不需要专用工具，手动就能完成安装与拆卸，在不需要使用深度传感器的时候可以快速取下头盔，恢复机器人的原生状态。设计时也考虑了不同批次NAO机器人外壳的尺寸公差，头盔的卡合臂做了微小的弹性余量，能够适配一定范围内的外壳尺寸偏差，不会因为个体尺寸差异出现安装过松或者卡不进去的问题。结构的壁厚均匀，不管是采用3D打印制作原型件，还是采用注塑工艺批量生产，都能够保证成型质量，不会出现壁厚不均导致的缩痕、变形等问题，打印制作时不需要添加过多支撑结构，后期处理工作量小，能够快速制作出可用的原型件用于实验验证。
