DIN导轨安装式多色接线螺钉端子组件

在工业电控柜、自动化设备布线、实验室开源硬件平台搭建这类场景里，导轨式接线端子是电控回路布线的核心基础连接件，承担着导线分接、回路转接、线路规整的核心作用，本次的螺钉端子组件，就是针对标准DIN导轨安装场景设计的接线连接件，适配市面上主流的TS35标准电气安装导轨，可直接卡装在导轨上完成快速固定，无需额外打孔安装，适配电控柜内标准安装位的布局要求。

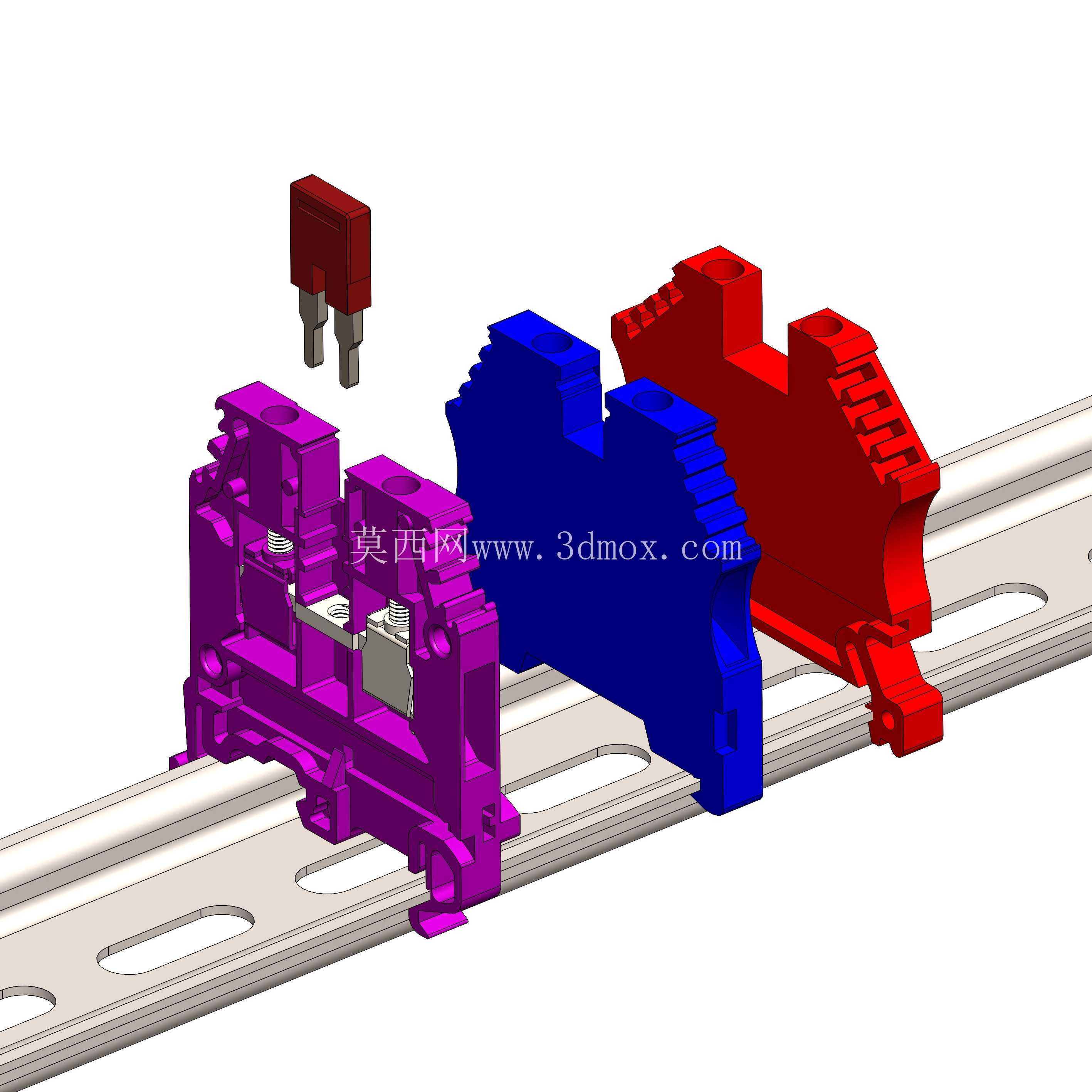

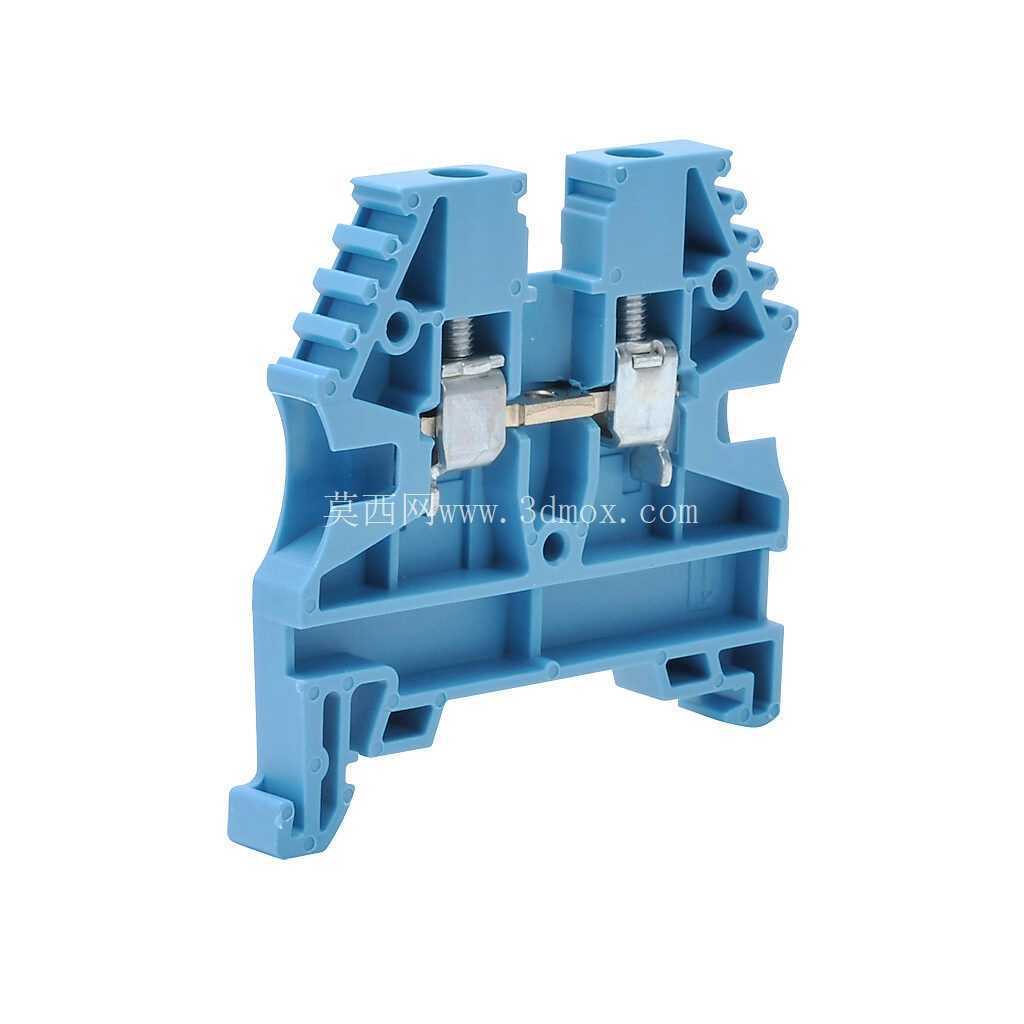

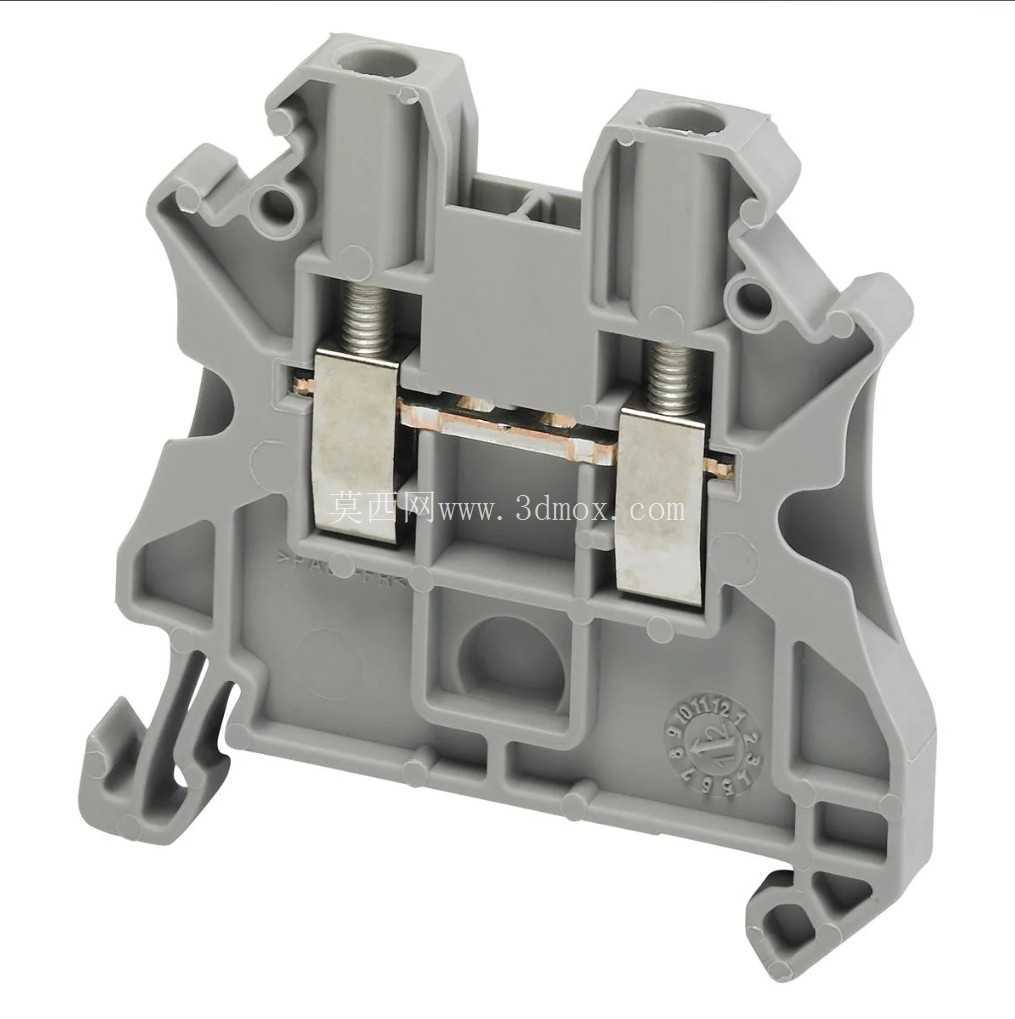

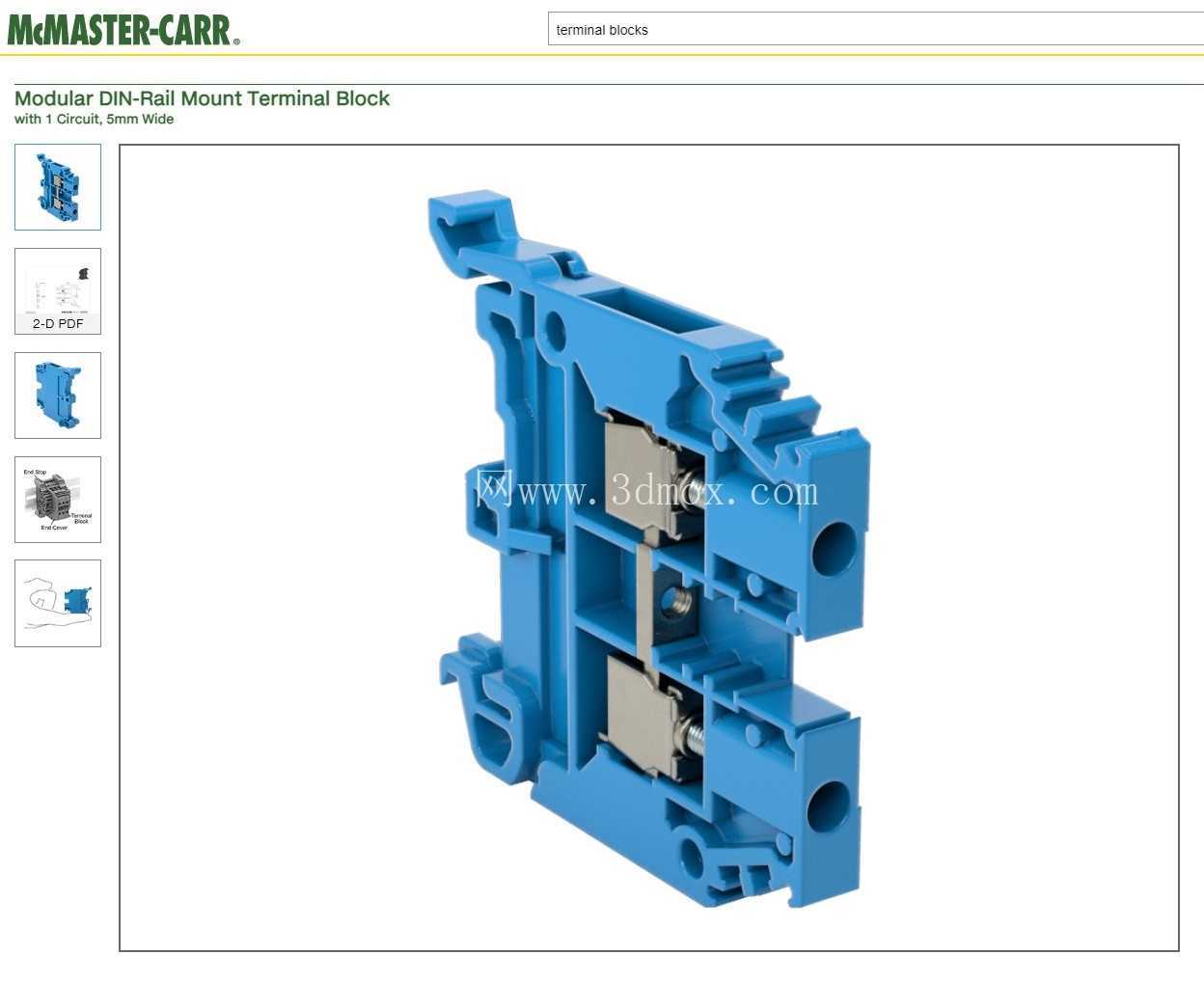

这套端子组件包含三种不同结构形态的端子主体，搭配对应的短接跳线部件，可覆盖不同线径导线的压接、相邻端子短接、回路跨接的实际布线需求。从结构设计来看，端子主体采用卡扣式导轨安装结构，底部的卡爪与导轨的卡槽完全匹配，安装时只需将端子底部对准导轨上沿按压，即可完成卡紧固定，拆卸时用一字螺丝刀撬动底部的解锁卡扣即可快速取下，单颗端子的安装与拆卸耗时不超过十秒，能大幅提升电控柜批量布线的装配效率。端子的接线端采用螺钉压接结构，压接位置设计有防滑齿纹，当拧紧接线螺钉时，压片会均匀挤压导线线芯，避免导线受挤压后出现散丝、滑脱的问题，可适配0.5-2.5平方毫米的多股铜芯导线与单股硬导线，压接后的拉脱力符合低压电控设备的接线强度要求，不会出现设备运行过程中接线松脱导致的回路断电、接触打火问题。

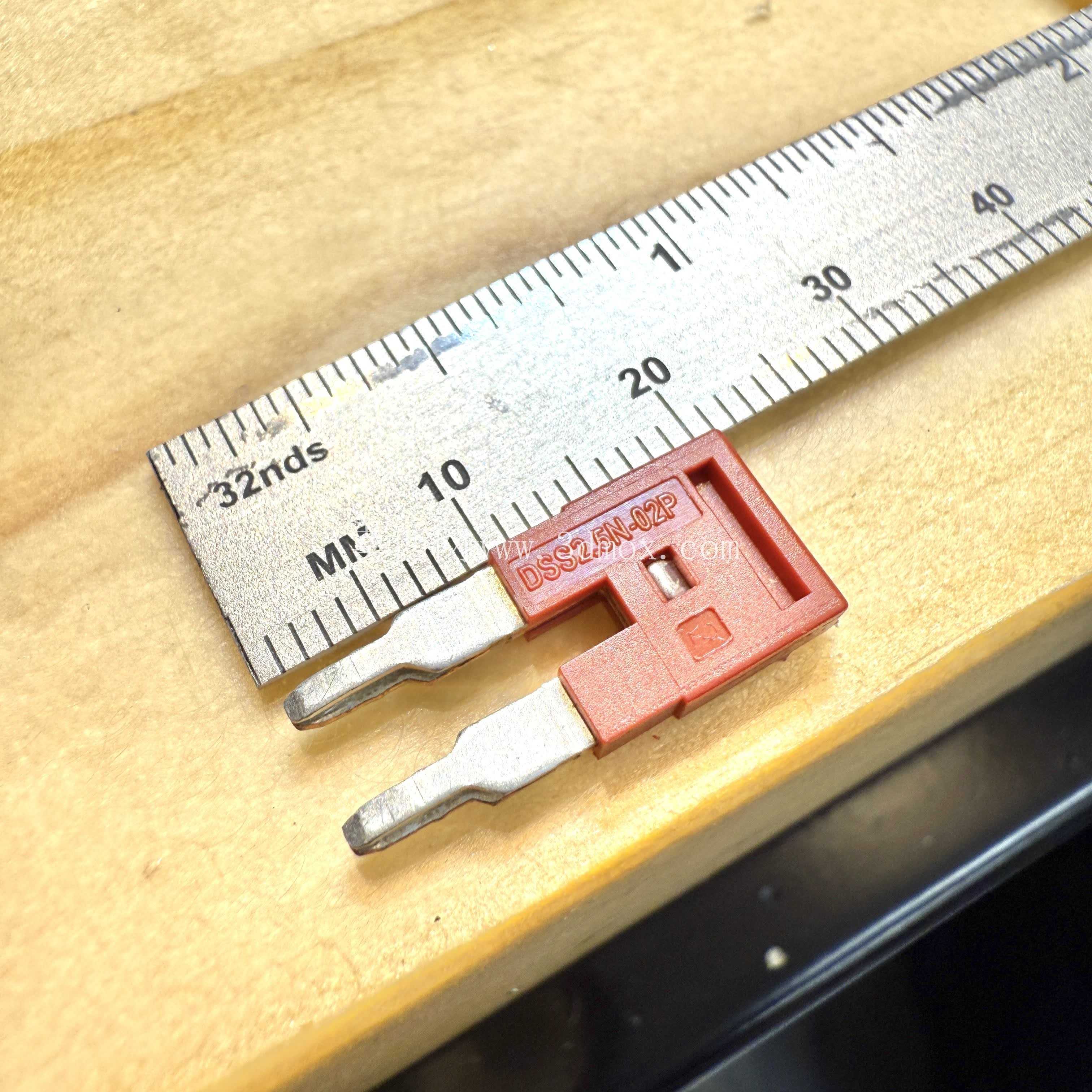

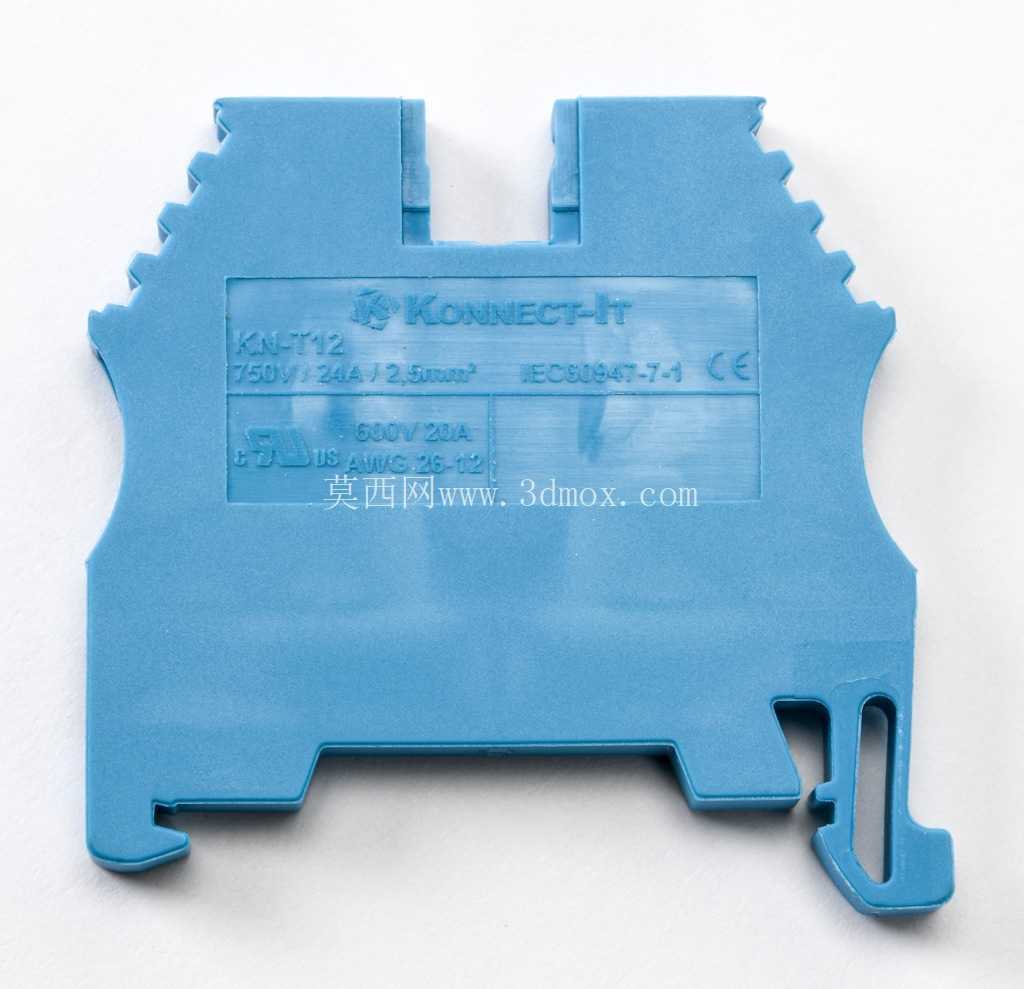

不同颜色的端子主体可用于回路的功能区分，比如紫色端子用于交流主回路接线、蓝色端子用于直流控制回路接线、红色端子用于安全回路或者急停回路接线，布线完成后可通过颜色快速识别回路属性，大幅降低后期设备维护时的线路排查难度。配套的端子跳线为插装式结构，可直接插入端子顶部的跳线插孔内，实现相邻多个端子的等电位连接，无需额外剪接导线跨接，跳线的插脚与端子内部的导电件采用过盈配合，接触电阻小于0.5毫欧，大电流通过时不会出现局部过热的问题，可满足最大24A的持续载流要求。

从安装边界尺寸来看，单颗端子的宽度仅为5.2毫米，在1米长的标准DIN导轨上最多可安装近190个端子，可充分利用电控柜内有限的安装空间，适合高密度布线的紧凑型电控设备使用。端子的整体高度为42毫米，安装在导轨上后，顶部距离导轨表面的高度为36毫米，可适配电控柜内常规的走线槽布局，接线完成后盖上端子的标识盖板，不会与柜内的其他元器件、走线槽产生安装干涉。端子的外壳采用阻燃PA66材质注塑成型，阻燃等级达到UL94-V0级，即使回路出现短时过载打火，外壳也不会持续燃烧，可满足低压电控设备的防火安全要求，内部的导电件采用镀锡铜材质，导电性能优异，同时具备良好的抗氧化能力，长期在潮湿、多粉尘的工业环境下使用，也不会出现接触电阻升高、导电件锈蚀的问题。

在实际选型适配过程中，这类螺钉端子可直接替换同规格的主流品牌导轨端子，安装尺寸、接线容量、跳线规格完全通用，无需修改原有电控柜的安装布局设计，可直接用于老旧设备的接线端子替换维修，也可用于新设备的电控系统布线设计。针对开源硬件项目、小型自动化设备的DIY搭建场景，这套端子的三种不同结构可分别适配电源输入、信号转接、负载输出等不同的接线需求，搭配跳线可快速完成多回路的等电位连接，无需定制特殊的接线部件，可大幅缩短硬件搭建的周期。在结构设计过程中，端子的螺钉压接位置做了防掉设计，拧松螺钉时螺钉不会从端子主体上脱落，避免现场装配时出现零件掉落丢失的问题，适合批量装配的流水线作业场景。端子的侧面设计有标识牌插槽，可插入打印好的回路编号标识，每一个接线位都可对应唯一的回路编号，后期维护时可快速对应接线图纸查找线路，降低运维的出错概率。
