多适配型NEMA14步进电机直角安装固定座

在小型自动化装配工位、桌面级3D打印设备运动轴、实验室精密送料机构、桌面型点胶机位移模组这类对安装空间有严格限制的场景里，步进电机的安装固定往往不能直接采用平面贴装的形式，需要通过直角转接座完成电机安装面与设备基准面的垂直过渡，这款适配NEMA14规格步进电机的安装座，就是针对这类紧凑安装场景设计的结构件。从实际使用的角度看，这类L型安装座最核心的作用，是在不额外增加转接垫块、不调整设备主体框架结构的前提下，将步进电机的输出轴方向从水平转为垂直，或是从垂直转为水平，匹配不同传动结构的布局需求，比如同步带传动的水平滑台，往往需要电机输出轴与滑台运动方向平行，直接将电机固定在滑台端板上会导致电机本体突出滑台侧面过多，占用设备周边的操作空间，通过这类直角安装座转接，就能把电机本体贴合在滑台的竖直安装面上，大幅缩减设备的横向外廓尺寸。

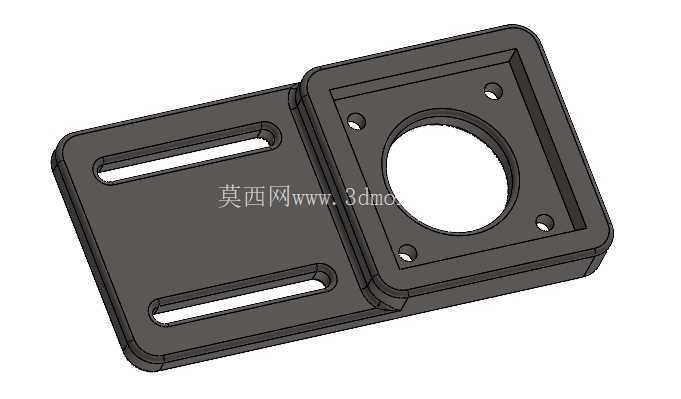

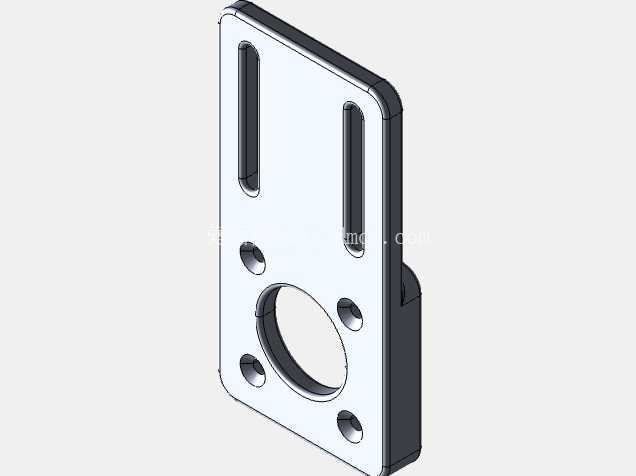

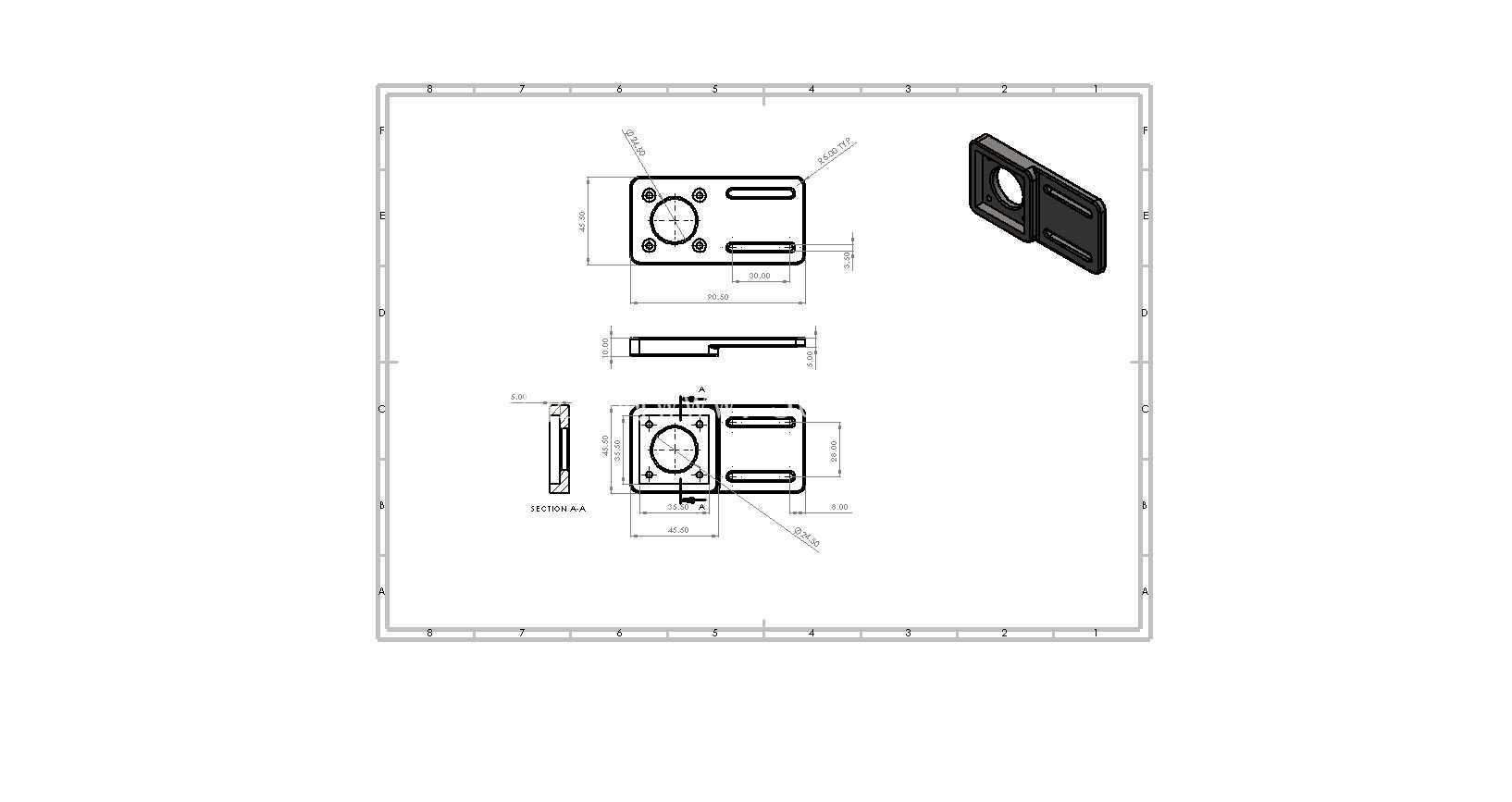

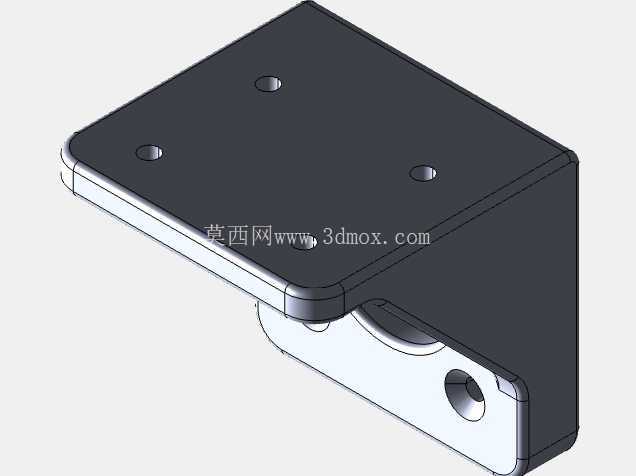

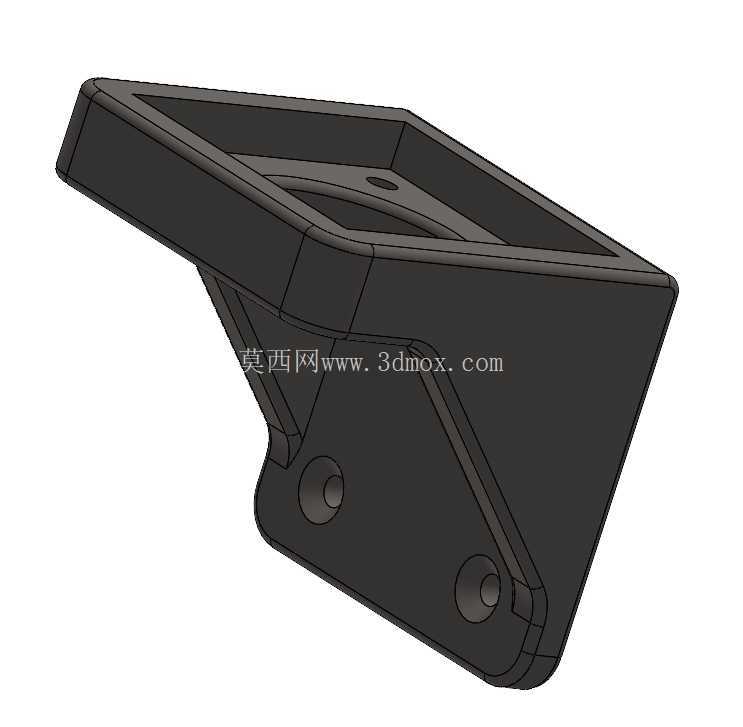

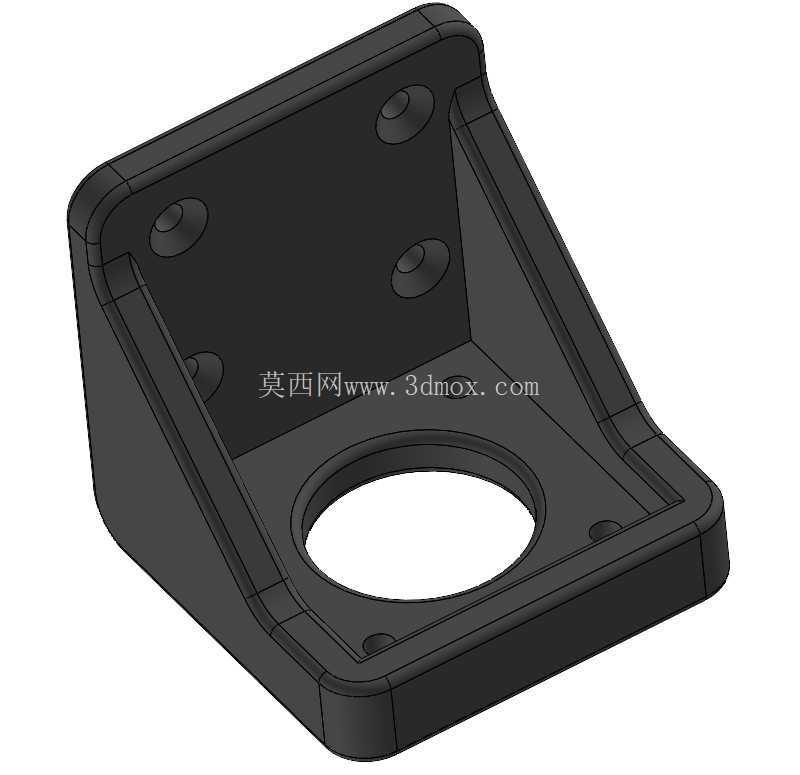

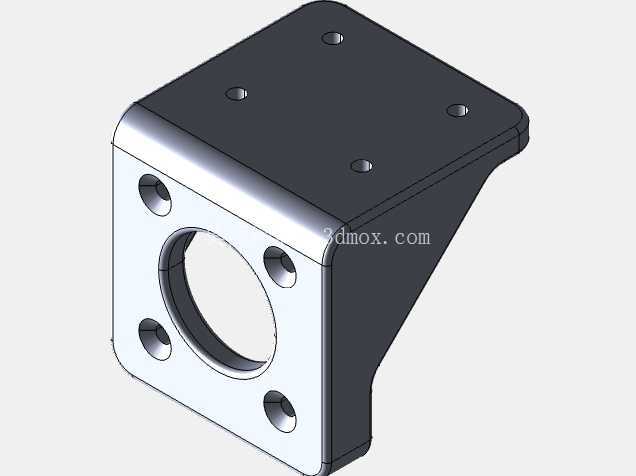

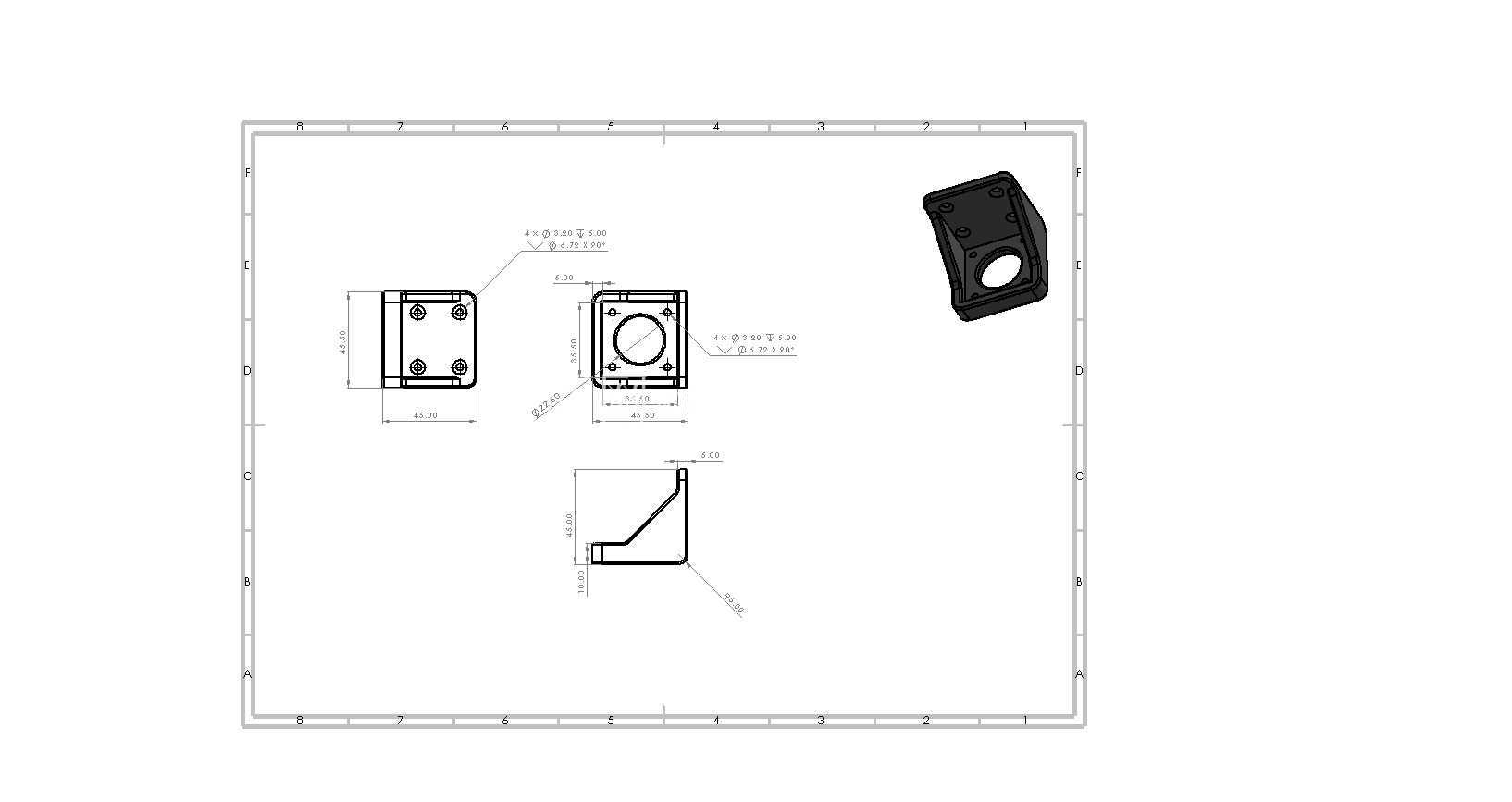

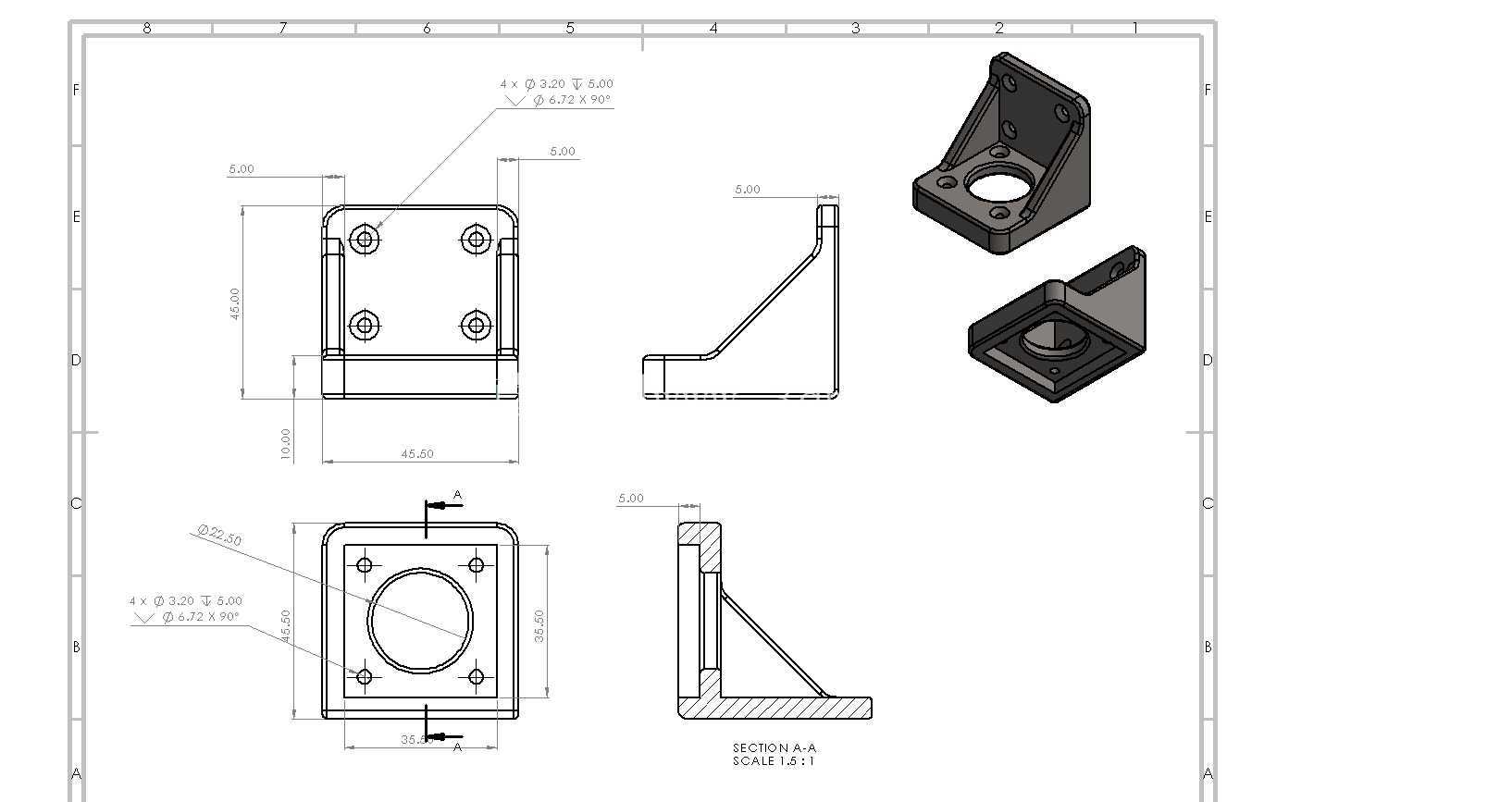

从结构设计的细节来看，这款安装座采用了一体化的L型折弯式结构，两个互相垂直的安装面之间做了连续的加强筋过渡，避免长期受电机振动影响出现安装面变形、连接松动的问题。竖直方向的安装面预留了对应NEMA14电机标准安装孔位的沉头孔，四个孔位的位置度严格匹配NEMA14电机的安装法兰尺寸，安装时电机法兰面可以完全贴合在安装座的竖直面上，沉头孔的深度刚好容纳标准内六角螺丝的头部，不会出现螺丝头突出干涉电机本体的情况。水平方向的安装面中间开有大尺寸的中心过孔，这个过孔的直径大于NEMA14电机的输出轴直径，同时也能容纳电机尾部的编码器或者出线结构，当电机从竖直面反向安装时，电机的输出轴或者尾部结构可以直接穿过这个过孔，不会和安装座的水平面产生干涉，适配正装、反装两种不同的电机安装方向，满足不同的传动布局需求。水平安装面上同样预留了多个固定孔位，这些孔位的排布兼顾了不同型材基准面、不同滑台端板的安装孔距，不需要在设备安装面上重新打孔攻丝，就能直接完成固定，适配多种不同的设备安装基准。

在安装边界的尺寸控制上，这款安装座的整体壁厚做了均衡的设计，既不会因为壁厚过薄导致结构刚性不足，在电机高速启停时产生共振，也不会因为壁厚过大增加不必要的重量和安装空间占用。两个安装面的平面度控制在合理的公差范围内，安装后电机输出轴的垂直度可以得到有效保证，避免因为安装面倾斜导致同步带跑偏、联轴器偏心磨损这类常见的传动故障。安装座的所有棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，在装配调试过程中不会划伤操作人员的手部，也不会刮破电机的连接线外皮。加强筋的位置设置在两个安装面的内侧夹角处，不会干涉电机周边的走线、同步带张紧结构的调整空间，在安装座固定完成后，周边预留的间隙足够操作人员使用内六角扳手完成所有螺丝的锁紧操作，不需要特殊的加长工具就能完成装配。

从实际选型适配的角度来说，这款安装座除了适配标准的NEMA14规格步进电机，也能兼容同安装法兰尺寸的小型伺服电机、空心杯电机的直角安装需求，在小型非标自动化设备的改型、桌面级实验装置的搭建过程中，不需要单独定制机加工的安装转接件，直接使用这款安装座就能快速完成电机的固定，大幅缩短设备的装配调试周期。相比采用角铝拼接、铝板折弯自制的安装座，这款一体化结构的安装座的孔位精度更高，安装后的电机同轴度、垂直度都有更好的保证，长期运行下的结构稳定性也更优，不会出现因为拼接缝隙导致的安装松动问题。在日常维护过程中，如果需要更换电机，只需要松开竖直安装面上的电机固定螺丝即可，不需要拆卸整个安装座与设备基准面的连接，重新安装电机时的位置重复精度也能得到保证，减少反复调整电机位置的工作量。
