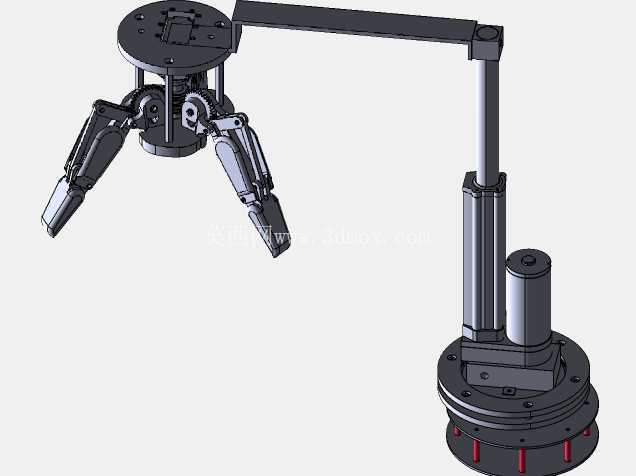

多关节带三指夹爪协作机械臂结构

这套机械臂结构采用立柱式基座搭配多段串联关节的布局，末端集成自适应三指夹爪，可覆盖3C电子装配、实验室样本分拣、轻工行业小件上下料等多类场景的作业需求。从安装边界来看，基座采用法兰盘式安装结构，底部预留均匀分布的螺栓过孔，可直接固定在设备台面、流水线侧边支架或者移动AGV的搭载平台上，安装时需保证基座安装面的平面度公差不超过0.1mm，避免长期运行出现关节偏磨。整套臂体完全伸展时水平作业半径可覆盖基座周边600mm范围，垂直方向升降行程满足200-700mm高度区间的作业需求，折叠收纳时整体占用空间不超过300mm见方，适配狭小工位的部署要求。

设计阶段优先考虑了关节传动的刚性与运行平稳性的平衡，大臂与基座连接的旋转关节采用交叉滚子轴承作为回转支撑，可同时承受径向、轴向载荷与倾覆力矩，避免臂体伸展到最大半径时出现末端抖动；升降关节采用直线导杆配合丝杠传动的结构，传动间隙控制在0.05mm以内，保证垂直方向取放动作的定位精度。末端三指夹爪采用齿轮联动的同步驱动结构，单根手指设置两个转动关节，可自适应圆柱、方块、不规则曲面等不同外形的工件，夹持范围覆盖直径10mm到80mm的小件，夹持力可通过驱动端的力矩调节适配不同材质的工件，避免夹伤脆性物料或者出现夹持脱落的问题。

从实际用途出发，这套结构没有追求过高的负载能力，额定负载设定为3kg，完全匹配小件搬运、装配、分拣类场景的需求，避免冗余设计带来的成本浪费。走线方式采用臂体内部中空走线的设计，所有动力线、信号线都从关节内部的过线孔穿过，外部无裸露线缆，既可以避免运行过程中线缆与周边设备剐蹭，也能降低车间粉尘、切削液对线束的侵蚀，提升长期运行的可靠性。关节处的限位结构采用硬限位加软限位双重设计，硬限位为金属挡块，可在极端情况下阻止关节超程转动，软限位通过驱动端的位置信号设置，可根据实际工位的作业范围自定义调整，避免作业过程中与周边工装发生碰撞。

夹爪的指面预留了防滑垫安装槽，可根据接触工件的材质更换橡胶、硅胶或者聚氨酯材质的防滑垫，提升夹持摩擦力的同时避免划伤工件表面。大臂与小臂的连接关节采用谐波减速结构，回程间隙小，传动效率高，可保证末端重复定位精度控制在±0.1mm以内，满足精密装配类作业的精度要求。基座内部预留了驱动元件、控制板卡的安装空间，不需要额外搭配外置的控制箱，进一步缩小整套设备的占用空间，适配桌面级作业场景的部署需求。

在结构细节处理上，所有转动关节处都设计了密封圈安装槽，可搭配防尘密封圈阻止车间内的粉尘、碎屑进入关节内部，延长传动部件的维护周期；臂体的结构件采用铝合金材质加工，在保证结构刚性的前提下尽可能降低整体自重，减少关节驱动的负载，提升动态响应速度。安装法兰的定位止口设计在基座底面中心，安装时可与安装台面上的定位凸台配合，快速完成整套臂体的定位找正，降低现场安装调试的难度。整套结构的模块化程度较高，大臂、小臂、夹爪、基座都可单独拆分，后期维护时可单独更换磨损部件，不需要整体拆解臂体，降低运维成本。针对不同场景的适配需求，末端夹爪采用快换接口设计，可快速更换吸盘、磁吸夹具等其他执行器，拓展作业场景，比如搭配真空吸盘可搬运轻薄的片状工件，搭配磁吸夹具可吸附小型铁质零件。
