四指连杆驱动仿人机械手掌结构设计

这款四指仿人手掌结构，核心定位是轻量型仿生执行末端，适配桌面级教学机器人、助残辅具原型、轻载分拣作业场景，区别于传统夹爪的两点夹持逻辑，四指独立驱动的结构可以适配更多不规则异形物件的抓取动作，比如教学场景里的演示教具抓取、实验室场景下的异形试管握持、助残辅具里的日常物件拿取，都能通过多手指的协同弯曲实现更贴合人手的动作逻辑。

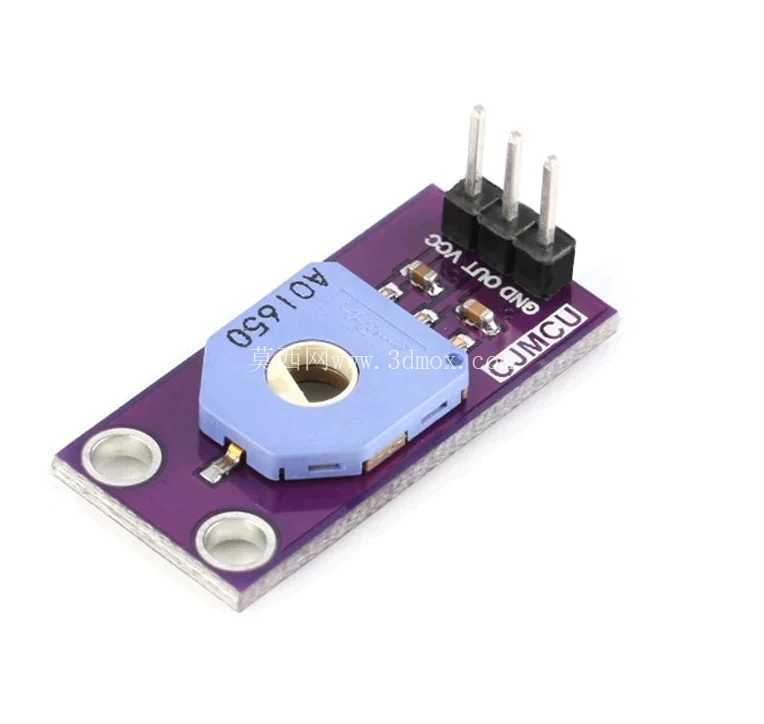

从驱动逻辑来看，单根手指的动力源采用90度转角的N20微型电机，这类电机体积小扭矩足够适配轻载抓取场景，动力传递没有采用常见的腱绳拉扯方案，而是选择了刚性连杆机构做动力传输，相比腱绳结构长期使用会出现的松弛、蠕变问题，连杆传动的回程间隙更小，动作重复定位精度更稳定，长期运行不需要频繁调整张紧结构，维护成本更低。每根手指的指节弯曲角度反馈，都集成了CJMCU-103旋转角度传感器模块，传感器直接采集指节铰接处的转动角度，不需要额外做换算就能给控制系统提供实时的位置反馈，不管是做动作示教还是力控适配的二次开发，都能拿到直接的关节位置数据，不需要额外加装外置检测元件。

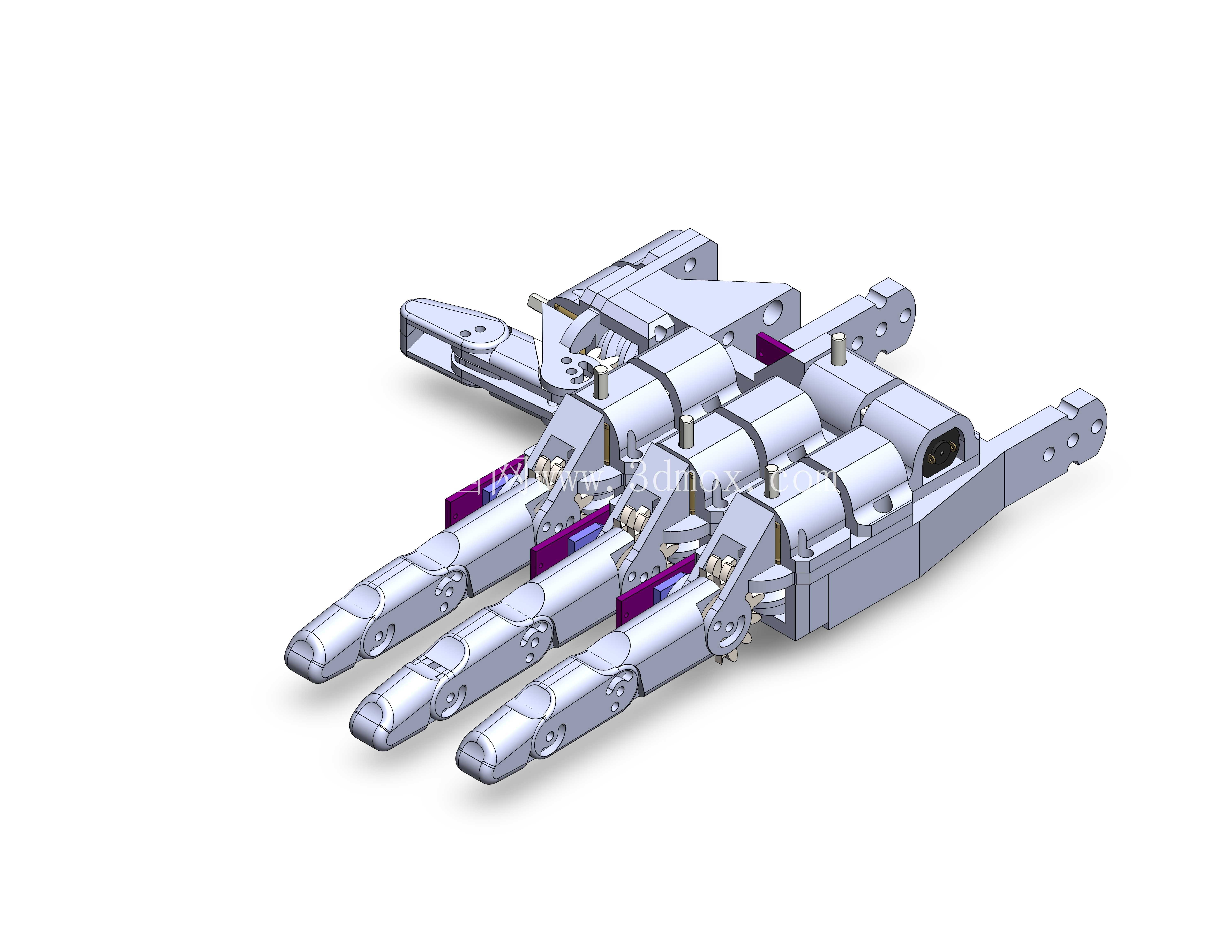

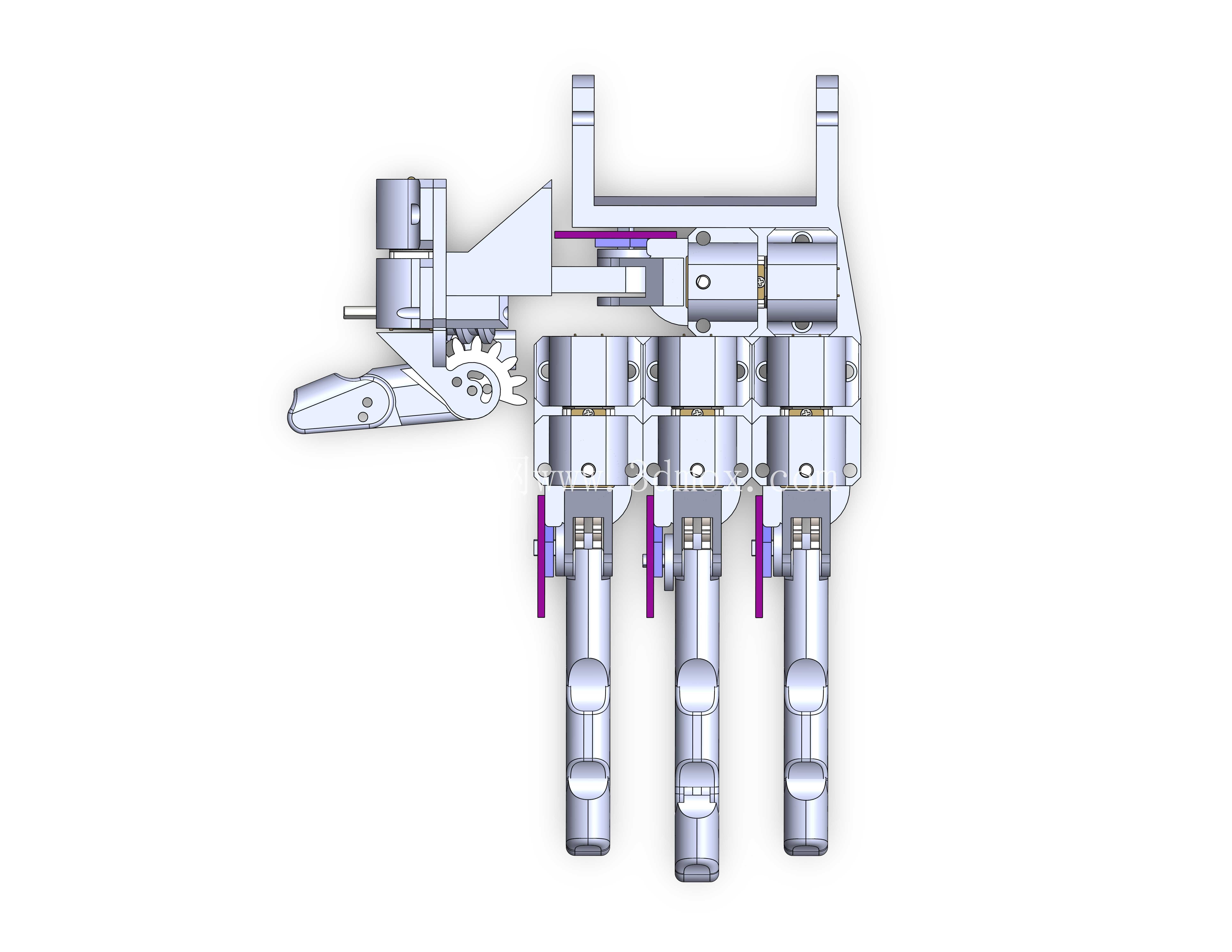

结构设计上，整体手掌基座采用一体化的安装布局，四个手指的铰接轴都做了同轴度公差约束，每根手指的三个指节之间都通过铰接销轴连接，连杆的铰接点位置经过运动学仿真校核，弯曲过程中不会出现机构死点，单根手指的弯曲角度可以覆盖人手日常抓取的常用行程，从完全伸直到弯曲握持的动作过程中，指节的运动轨迹和人手自然弯曲轨迹高度契合，不会出现指节错位夹取物件的问题。指节的接触面做了平整的安装位，可以后续粘贴防滑硅胶垫来提升抓取摩擦力，不需要额外在指节结构上二次加工安装孔。

安装边界方面，手掌基座的尾部预留了标准的安装法兰孔位，可以直接适配常规的桌面机械臂腕部接口，不需要额外做转接板设计，整体结构的所有铰接销轴都采用卡簧限位，装配和拆解都不需要专用工具，日常维护更换易损件非常方便。布线槽全部集成在手掌基座和指节的内部，驱动电机和传感器的线束可以完全藏在结构内部，不会在手指运动过程中出现线束拉扯、干涉的问题，外部看不到裸露的线束，整体外观更整洁，也避免了作业过程中线束被外物勾挂的风险。

从实际使用的适配性来看，这款结构没有做多余的冗余设计，所有零件都可以采用常规的机加工或者3D打印工艺制作，零件的壁厚都做了均匀化处理，不会出现打印或者加工过程中的变形问题，铰接孔的公差配合采用基孔制间隙配合，装配后转动顺滑没有卡滞，不需要额外做研磨处理。针对不同的负载场景，只需要更换对应扭矩的同安装尺寸N20电机，就可以调整单根手指的握持力，不需要改动整体的连杆和指节结构，通用适配性很强。在教学场景下，这套结构可以直接作为机器人机构学的教学案例，用来演示连杆传动、位置反馈、多轴协同控制的相关知识点；在轻载分拣场景下，搭配简单的视觉识别系统，就可以完成不同形状小零件的分拣抓取，相比传统夹爪的适配性提升明显；在助残辅具的原型开发里，这套结构的重量控制在轻量范围内，安装在假肢腕部不会给使用者带来额外的负重压力，动作逻辑也更贴合人手的日常使用习惯。
