复古风格双比例人形机器人结构设计

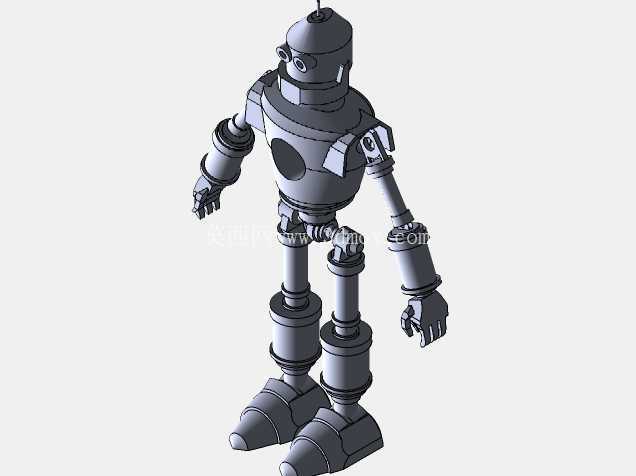

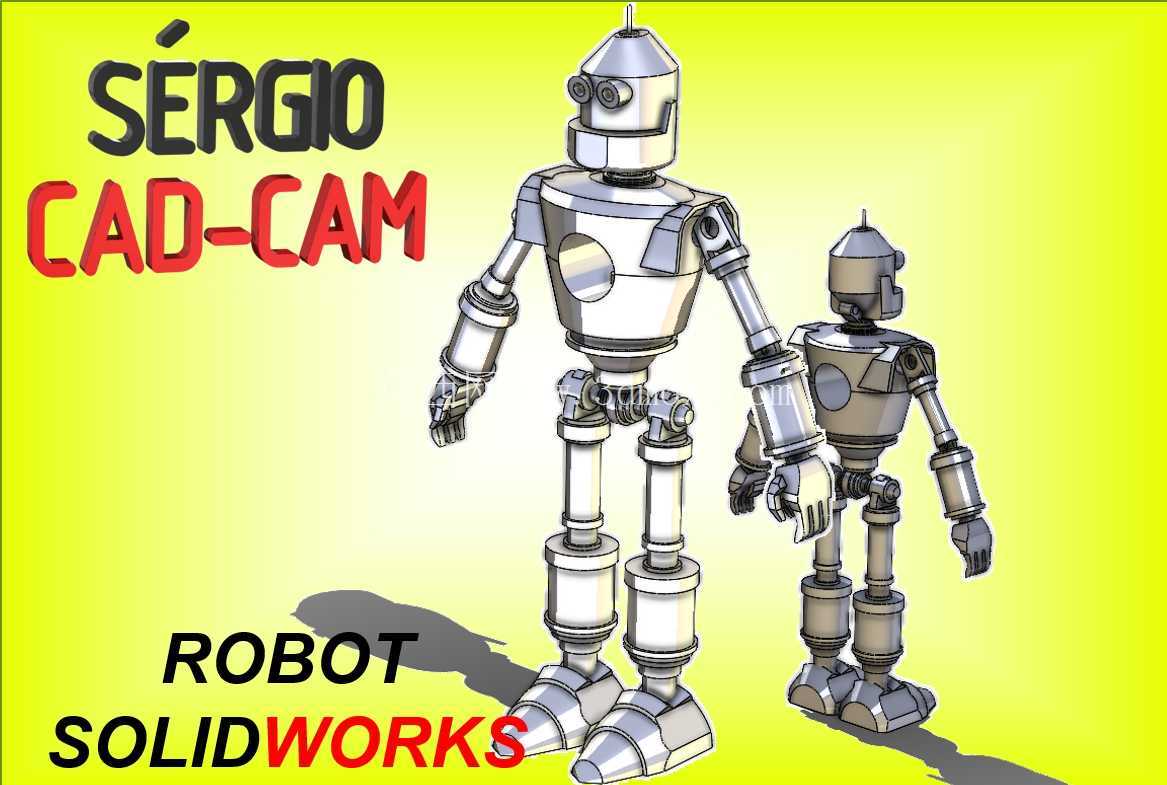

这套人形机器人结构采用经典复古科幻造型设计，整体分为大小两个比例版本，可适配不同场景的展示与教学需求。从结构设计逻辑来看，整体采用模块化拆分思路，头部、躯干、大臂、小臂、手部、大腿、小腿、足部均为独立可拆分单元，各单元之间通过铰接关节连接，关节处预留了标准轴孔配合位，可根据实际使用需求加装阻尼转轴或者驱动舵机，兼顾静态展示与动态改装的兼容性。

从实际应用场景出发，该结构可作为机械原理教学的演示载体，用于讲解铰接结构的运动限位、人形机构的重心匹配逻辑，也可作为文创展示摆件的结构内核，适配潮玩手办、科普展项的开发需求，同时也能作为仿生机器人研发阶段的原理验证样件，帮助设计者快速验证人形结构的站立稳定性、关节活动范围等核心参数。

功能特性层面，整体结构的关节活动范围经过反复校核，肩部关节可实现前后120度、左右90度的摆动，肘部关节可实现0到135度的弯折，腕部预留360度旋转的安装空间；下肢部分髋部关节可支撑腿部前后100度、外侧45度的开合，膝部弯折角度最大可达140度，踝部设置了两个方向的转动自由度，可适配不同地面的角度调整，保证站立状态下的重心稳定。躯干部分采用中空设计，内部预留了足够的安装空间，可容纳控制板、电池、走线等组件，不需要额外破坏外部结构即可完成电控部分的集成。

设计思路上，整体参考了早期科幻作品中的经典机器人形象，外壳采用圆弧过渡的曲面设计，避免尖锐棱角带来的安全隐患，同时曲面结构也能提升整体的结构强度，减少薄壁部位的应力集中问题。各部件的壁厚统一设置为2mm，既满足3D打印或者注塑加工的工艺要求，也能控制整体重量，降低下肢关节的承重负载。大小两个版本的结构连接接口保持一致，大版本的零件可直接替换小版本的对应部件，方便不同比例下的零件通用，降低后续加工的开模或者打样成本。

外形尺寸与安装边界方面，大比例版本整体高度为320mm，肩宽140mm，足部前后长度85mm、左右宽度60mm，站立状态下的重心投影完全落在足部支撑面范围内，静态放置时不需要额外支撑即可保持稳定；小比例版本整体高度为180mm，肩宽78mm，足部前后长度48mm、左右宽度34mm，同样满足静态站立的重心要求。各关节的转动部位都预留了0.2mm的装配间隙，避免加工误差导致的关节卡滞，同时在关节接触面设置了浅凹槽，可粘贴阻尼垫片调整关节的转动阻尼，实现任意角度的姿态保持。足部底面设计为平面结构，可直接固定在展示底座上，也可加装磁吸件实现金属台面的快速固定，适配不同的展示场景需求。

从结构强度校核来看，各连接部位的受力截面都经过加厚处理，大臂与肩部连接的轴径设置为6mm，小腿与足部连接的轴径设置为8mm，可承受整体结构自重3倍以上的负载，即使加装电控组件、电池等额外配件，也不会出现连接部位断裂或者变形的问题。外壳表面的细节特征采用浅浮雕设计，凸起高度不超过1.5mm，既保留了复古造型的细节质感，也不会在加工过程中出现脱模困难或者打印层厚导致的细节缺失问题。
