甲虫级竞技格斗对战机器人结构

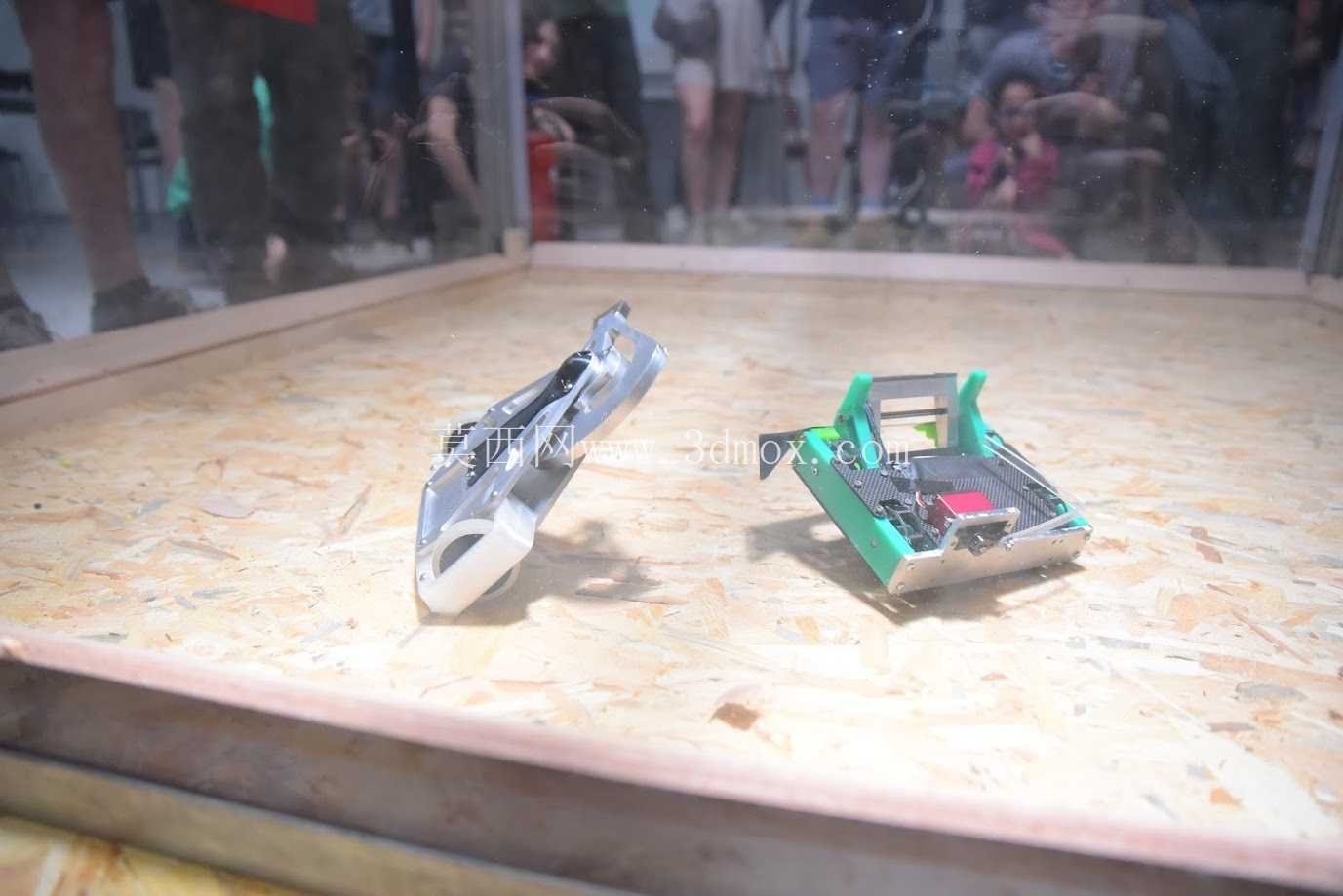

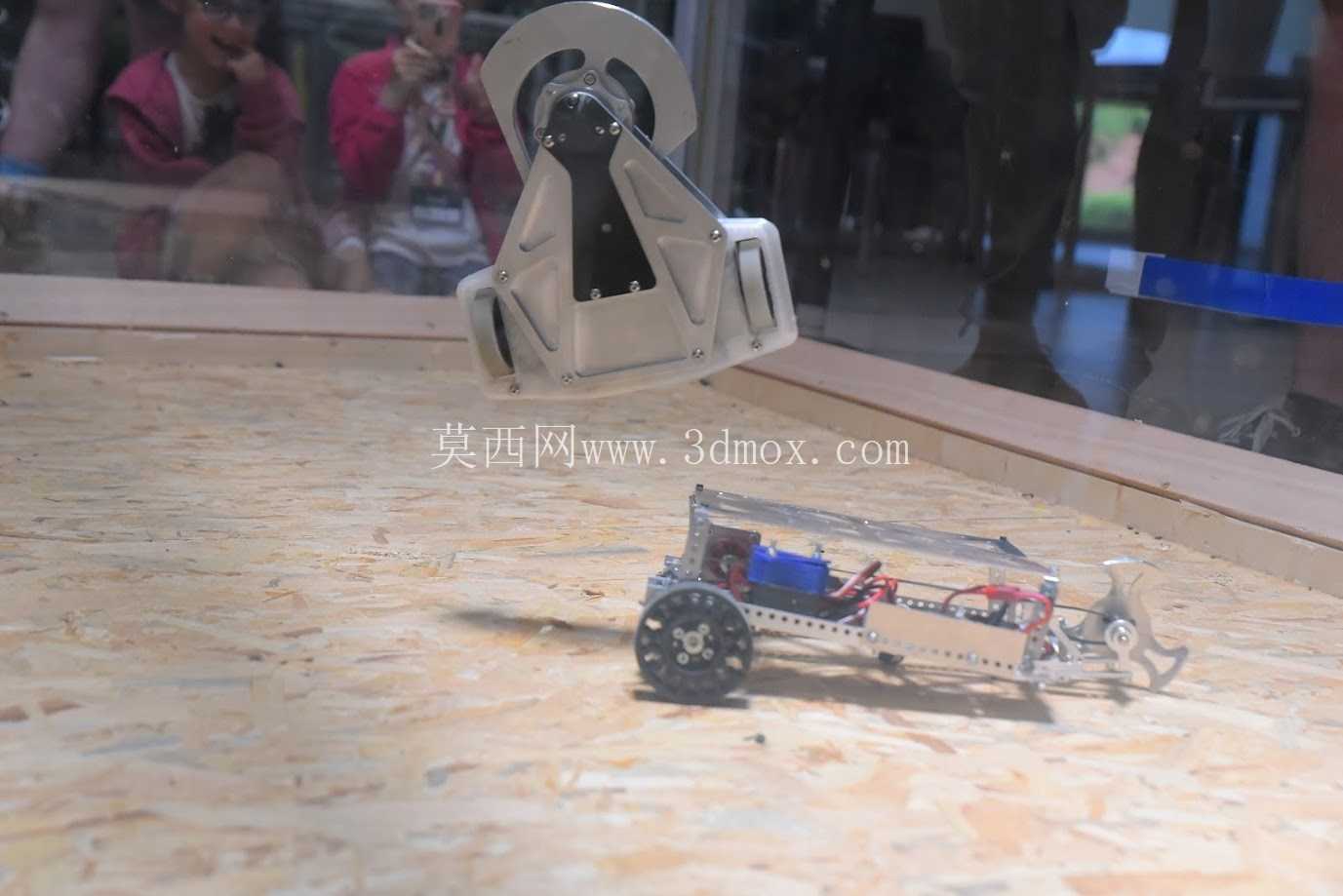

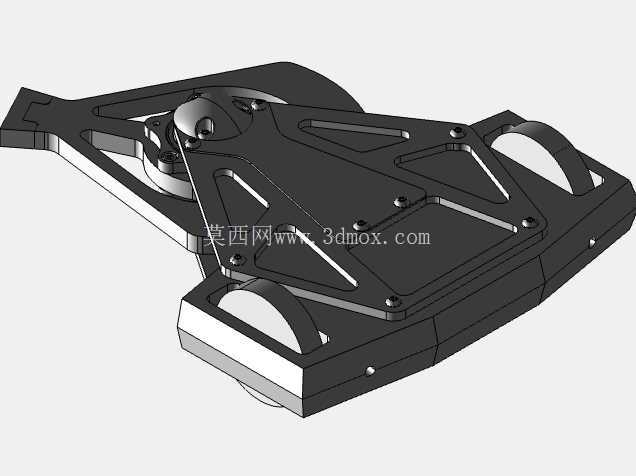

　　这类小型竞技格斗机器人，核心应用场景集中在桌面级机器人竞技赛事、青少年工程创新实践、小型机械结构验证试验等领域，区别于工业级作业机器人，其设计核心围绕对抗场景下的结构可靠性、动作响应速度、攻击效能输出三个核心维度展开，不需要承担工业生产类的重复作业任务，所有结构设计都服务于短时间高强度对抗下的功能稳定。从实际用途来看，这类甲虫级格斗机器人主要用于同重量级区间的机器人对战竞技，依靠自身搭载的攻击结构对对手的行走机构、外壳防护、功能部件造成损伤，同时自身需要具备足够的抗冲击能力，避免在碰撞、被攻击时出现结构失效、电路脱落、行走失能等问题，整体重量控制严格匹配赛事量级要求，所有部件的选型都在重量约束下做性能平衡。从功能特性上看，该款机器人采用分体式双单元布局？不对，实际图中是两款同量级的竞技机器人，其中一款采用低重心卧式布局，行走轮组隐藏在机身侧下方，整体外轮廓做了大角度倒角处理，减少对手攻击结构的咬合着力点，机身前部搭载可抬升的楔形攻击臂，依靠舵机驱动实现快速抬升、下压动作，能够在近距离接触时将对手撬起甚至掀翻；另一款采用倾斜式前置铲板结构，铲板下缘贴近地面，能够直接插入对手机身下方，配合自身行走动力将对手推挤到场地边界，机身顶部的防护结构做了镂空处理，在保证结构强度的前提下尽可能降低自重，把节省的重量配额分配给行走驱动电机和攻击结构的动力部件。

　　设计思路上，这类小型格斗机器人首先要做重量边界的分配，通常行走系统占总重量的35%-40%，保证足够的推挤动力和行走抓地力，攻击结构占25%-30%，保证动作的速度和击打力度，防护结构占20%-25%，覆盖核心电路、电池等易损部件，剩余10%左右的重量作为冗余，用于现场调试时的配重调整，优化整机重心位置。外形尺寸上，甲虫级格斗机器人通常严格控制在长宽均不超过15厘米的边界内，整机高度不超过10厘米，保证符合赛事的尺寸准入要求，安装边界方面，所有内部部件都采用嵌入式安装方式，电池、控制板、驱动板都固定在机身底板的预设安装位上，走线全部隐藏在结构件的线槽内，避免对抗中线路被剐蹭扯断，行走轮的安装轴采用双轴承支撑结构，能够承受侧向的撞击力，不会因为碰撞出现轮轴变形、轮子脱落的问题。

　　结构细节上，机身外壳多采用轻量化的高强度板材加工，拼接位置采用榫卯加螺丝固定的方式，比单纯的胶粘结构抗冲击能力提升数倍，攻击臂的转轴位置做了限位设计，避免动作超程导致舵机堵转烧毁，机身底部的离地间隙控制在3-5毫米，既保证行走时不会被场地的微小凸起卡住，又能避免对手的铲板轻易插入机身下方。在实际竞技场景中，这类机器人的行走动力匹配需要结合场地地面材质调整，木质场地的抓地力较好，可以适当降低轮面的花纹深度，减少行走阻力，玻璃或金属场地则需要更换高摩擦系数的轮套，保证动力输出不打滑。电路部分的安装全部做了防震处理，控制板和电池之间垫有缓冲泡棉，减少碰撞冲击对电子元件的损伤，所有接线接头都做了防脱处理，避免剧烈震动时接头松脱导致整机失能。

　　从结构设计的角度看，这类小型竞技机器人的设计难点在于极小的尺寸和重量约束下，平衡攻击、防护、机动三个核心性能，不能单一追求某一项性能而忽略另外两项，比如过度加厚防护会导致整机重量超标，同时挤占动力系统的重量配额，导致行走速度慢、推挤力不足，在对抗中处于被动；如果过度强化攻击结构，防护不足则很容易被对手一次攻击就打坏核心部件，直接失去对抗能力。整机的重心位置需要反复调试，通常控制在机身几何中心偏前10%左右的位置，这样在前置铲板接触对手时，能够提供足够的下压力，避免铲板被对手压起，同时在被对手撞击侧面时，不容易出现侧翻。行走轮的轮距设计也需要匹配整机宽度，轮距越宽侧向稳定性越好，但转向时的阻力也会相应增大，需要结合转向舵机的扭矩参数做匹配，保证转向动作灵活的同时不会出现侧倾。
