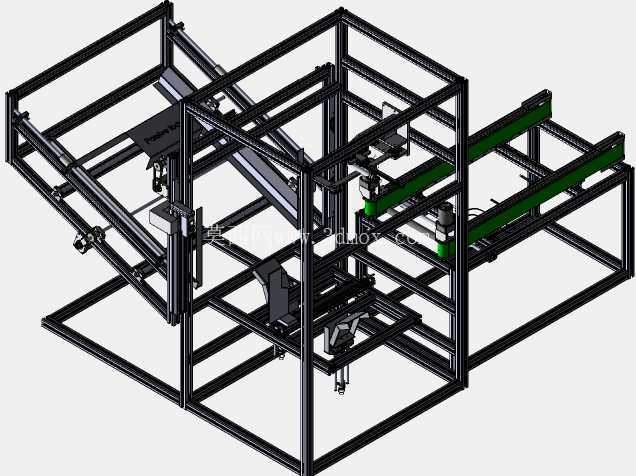

铝型材框架式包装盒输送整理机架结构

　　这套铝型材搭建的机架结构，主要面向包装盒生产后端的物料流转与整理工序，常见于纸品包装、快消品外包装加工车间的产线衔接段，用来承接上游成型工序输出的盒坯，完成姿态调整、暂存缓冲后输送至下游装盒、封箱工位，替代传统的人工码放转运环节，减少盒体在流转过程中的磕碰变形问题。从结构设计逻辑来看，整体框架采用标准工业铝型材拼接，没有采用焊接钢结构的方案，核心是考虑到包装产线经常需要根据盒型尺寸调整工位间距，铝型材的T型槽结构可以快速调整安装位置，不需要重新做焊接加工，后期改造成本更低，同时铝型材本身自重较轻，对车间地面承重要求不高，搬迁移位也更方便。

　　机架的倾斜段设计是整个结构的核心功能区，倾斜角度经过实际工况验证，刚好可以让包装盒依靠自身重力缓慢下滑，不需要额外设置动力输送组件，下滑路径上设置的多组限位挡块，可以根据不同盒型的长宽尺寸调整挡止位置，避免盒体在下滑过程中出现偏斜、卡滞的问题，下滑到水平段之后，侧边设置的导向条会将盒体规整到统一的输送基准线上，再对接后方的皮带输送线，保证进入下一道工序的盒体姿态一致。水平输送段采用双皮带并行的布局，相比单皮带输送，对不同宽度规格的包装盒适配性更好，皮带下方的张紧调节座采用腰型孔设计，日常维护时不需要拆解整体框架，只需要松开固定螺栓就可以调整皮带张紧度，降低运维难度。

　　整个机架的安装边界需要提前匹配车间产线的高度差，倾斜段的上端进料口高度要和上游盒体成型设备的出料口齐平，误差控制在5mm以内，避免盒体下落时出现翻倒，下端水平段的出料高度要匹配下游装盒设备的进料高度，整体机架底部设置了可调脚杯，可以在安装时微调整体水平度，抵消车间地面的不平整误差，脚杯的调节行程预留了50mm的余量，足够应对大部分车间的地面高差情况。框架的斜向支撑布局是经过受力校核的，在倾斜段物料堆积的最大载荷工况下，铝型材的挠度变形量控制在0.5mm以内，不会因为长期承重出现框架变形的问题，所有型材的拼接位置都采用内置角件连接，外表面没有突出的螺栓头，避免盒体流转过程中被突出件刮花表面，影响包装外观质量。

　　在实际应用场景中，这套结构可以适配常规的折叠纸盒、瓦楞包装盒的流转需求，不需要额外增加动力组件就能完成物料的姿态调整与缓冲暂存，相比全动力的输送线，能耗更低，故障点也更少，适合中小型包装加工企业的产线升级改造使用，设计时预留了多个传感器安装位，后期如果需要升级为全自动产线，可以直接在预留位置加装光电传感器、计数组件，不需要重新对框架进行打孔加工，拓展性较强。
