螺旋式连续压榨设备结构设计方案

　　在中小型油料加工、果蔬汁提取、农副产品固液分离的生产场景中，连续式螺旋压榨设备一直是兼顾处理效率与压榨效果的核心作业单元，本次呈现的螺旋压榨结构，完全围绕连续进料、逐级增压、稳定排渣的实际作业逻辑搭建，没有冗余的装饰性结构，所有部件的选型与布局都服务于实际生产中的工况需求。

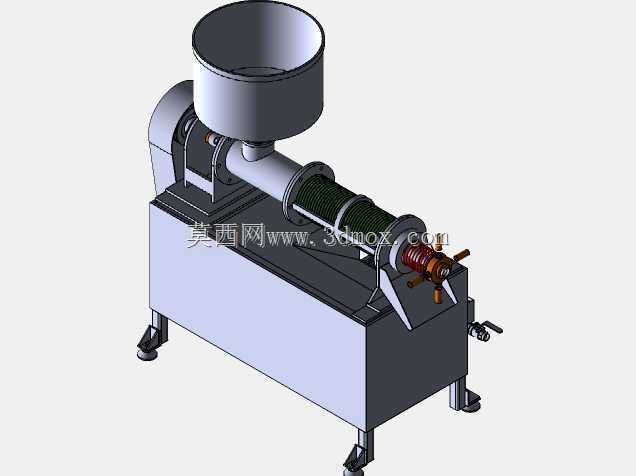

　　从设备的整体布局来看，上方设置的大口径圆柱进料斗采用直筒扩口设计，进料口直径匹配常规人工倒料、输送带送料的作业边界，料斗下方直接对接水平布置的螺旋输送压榨腔，这种直连进料的结构可以避免物料在进料段出现架桥、卡滞的问题，尤其是处理含一定纤维的油料作物、破碎后果蔬原料时，物料可以依靠自身重力直接落入螺旋推送段，不需要额外增设进料助推机构，简化了整体结构的同时降低了故障点。螺旋轴作为核心作业部件，采用变螺距、变根径的设计思路，从进料端向出渣端方向，螺旋叶片的螺距逐步缩小，螺旋轴的根径逐步增大，这样的结构可以让进入压榨腔的物料在向前推送的过程中，容腔体积持续缩小，从而逐步建立压榨压力，避免突然增压导致的物料打滑、压榨不充分问题，螺旋轴表面做了粗糙化处理的结构设计，能够增加与物料之间的摩擦力，防止物料随螺旋轴同步空转，保证推送效率。

　　压榨腔外部包裹的是条状筛网组成的滤筒结构，筛条之间的缝隙根据常规压榨物料的粒径设置，既可以让压榨出的液体顺利流出，又能阻挡固体渣料随液体排出，滤筒采用分段式抱箍固定的结构，日常维护时可以快速拆卸更换不同缝隙规格的筛网，适配不同物料的压榨需求。出渣端设置了可调式锥形阻料机构，通过手轮调节锥塞与出渣口的间隙，就可以改变压榨腔末端的背压大小，从而调整物料的压榨干度，针对不同含液率的物料、不同的干度要求，不需要更换核心部件，仅通过手轮调节就能适配工况，调节手轮位置设置在设备出料端的侧方，操作高度匹配站立作业的人体工程学要求，操作人员在设备运行过程中就可以观察出渣状态随时调整参数。

　　设备的动力端布置在进料侧的机座上方，电机与减速机构直接和螺旋轴连接，减少了链传动、带传动带来的动力损耗与维护需求，机座采用整体式焊接箱型结构，底部设置四个可调式支撑脚，既可以调整设备的水平度，又能缓冲设备运行过程中产生的振动，机座的高度设置让滤筒下方的出液口距离地面有足够的空间，可以直接放置接液容器或者对接液体输送管道，不需要额外垫高设备。从安装边界来看，设备整体长度方向预留了动力端的检修空间，出渣端预留了排渣输送的对接空间，进料斗上方预留了送料设备的安装空间，整体占地面积适配中小型加工车间的布局需求，不需要对车间做特殊的地基改造，放置在硬化地面上调整好支撑脚水平就可以投入使用。

　　在结构细节的处理上，所有与物料接触的部件都采用圆弧过渡设计，没有卫生死角，方便作业完成后的冲洗清理，尤其是螺旋叶片与滤筒之间的间隙控制在合理范围，既不会因为间隙过小导致螺旋与筛网摩擦损耗，也不会因为间隙过大残留物料导致霉变。设备侧面设置的排污阀可以在清洗时排出机座内积存的清洗废水，日常维护时不需要拆解设备主体就能完成清洁作业。这种螺旋压榨结构不同于间歇式的液压压榨设备，能够实现连续进料、连续出渣、连续出液的作业流程，处理效率远高于间歇式设备，同时能耗更低，操作门槛更低，非常适合中小型加工户、小型生产线使用，在结构设计过程中充分考虑了不同物料的适配性、日常维护的便捷性、安装调试的简易性，没有追求过于复杂的自动化结构，而是以可靠、耐用、易维护作为核心设计目标，所有受力部件的强度都按照满负荷连续作业的工况做了冗余设计，机座的焊接结构做了应力消除处理，避免长期运行过程中出现结构变形，螺旋轴采用整体加工后做表面硬化处理，提高耐磨性能，延长核心部件的使用寿命。
