非接触式自动洗车通道结构设计方案

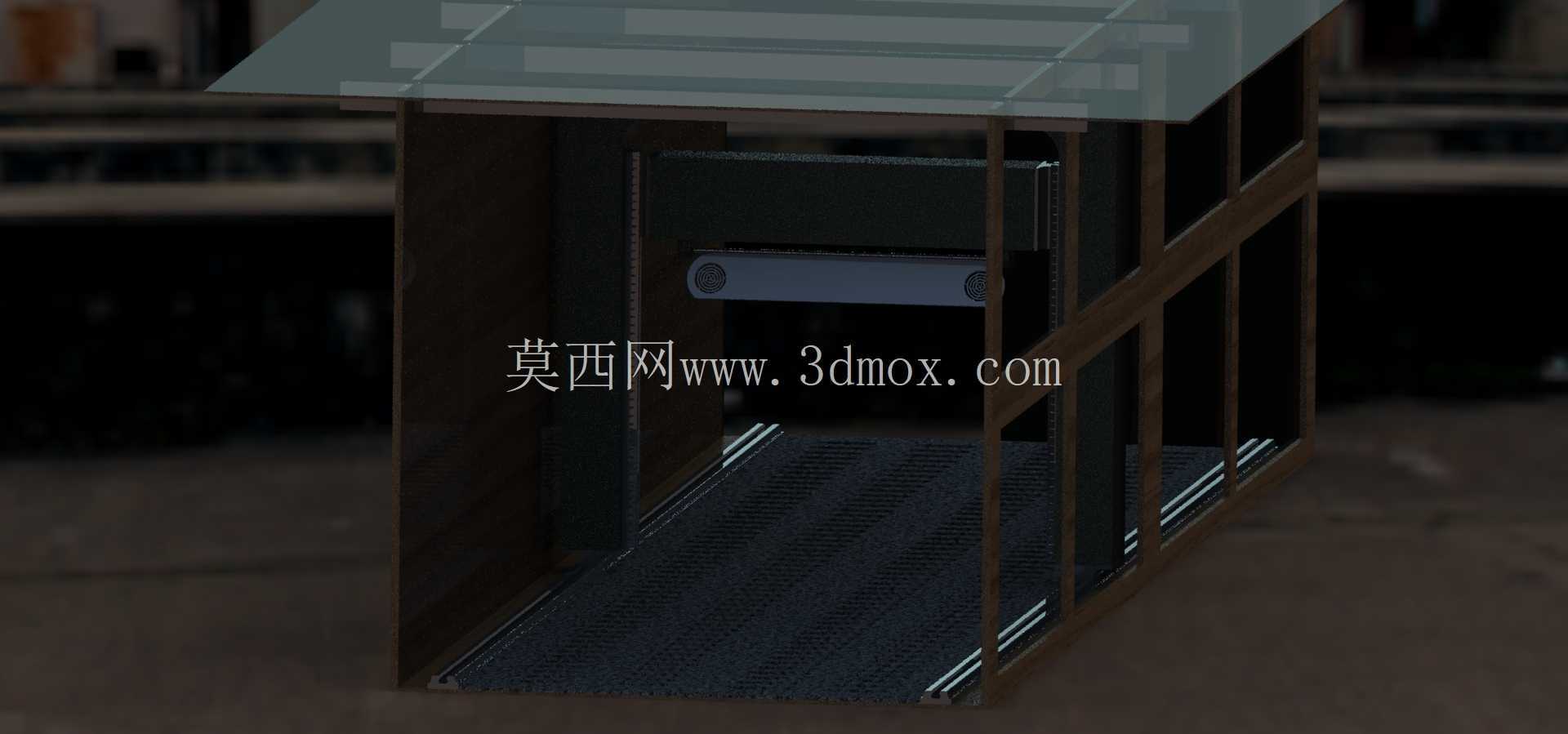

　　这套非接触式自动洗车通道的三维结构设计，核心面向商用洗车门店、加油站配套洗车区、大型停车场车辆养护点位的日常作业需求，区别于传统人工洗车的低效与接触式毛刷洗车带来的漆面划伤风险，整套结构采用通道式贯通布局，车辆可由驾驶员低速驶入指定工位后，无需下车即可完成全流程清洗作业，适配市面上绝大多数常规尺寸的家用轿车、城市SUV车型，整体安装边界预留了充足的车辆通行余量，两侧框架与车辆外轮廓的安全间隙控制在合理范围，既避免设备占用过多场地面积，也能防止清洗过程中结构件与车辆发生剐蹭。

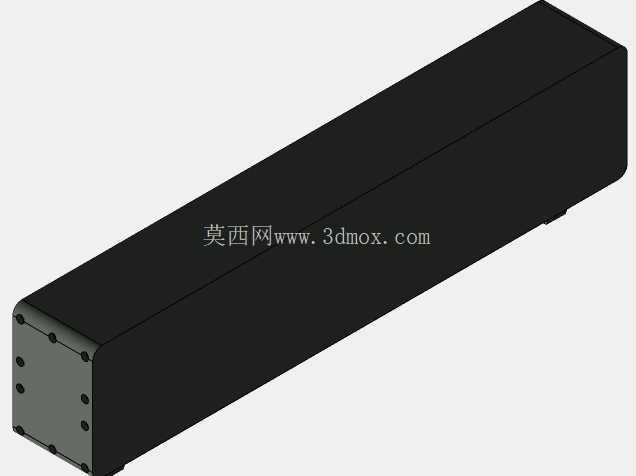

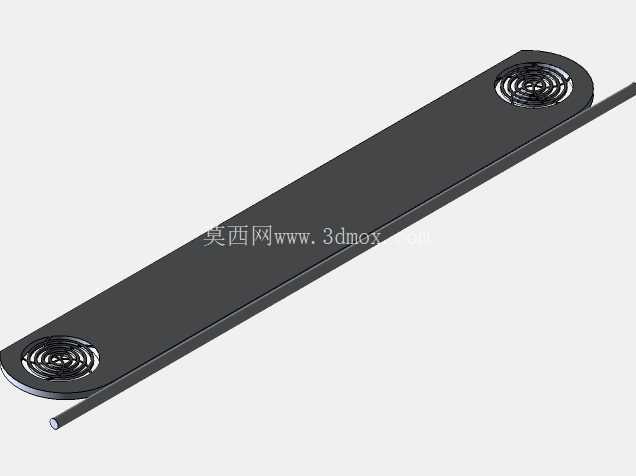

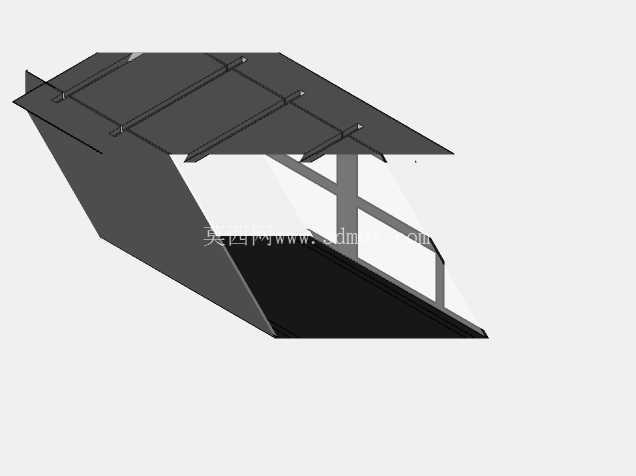

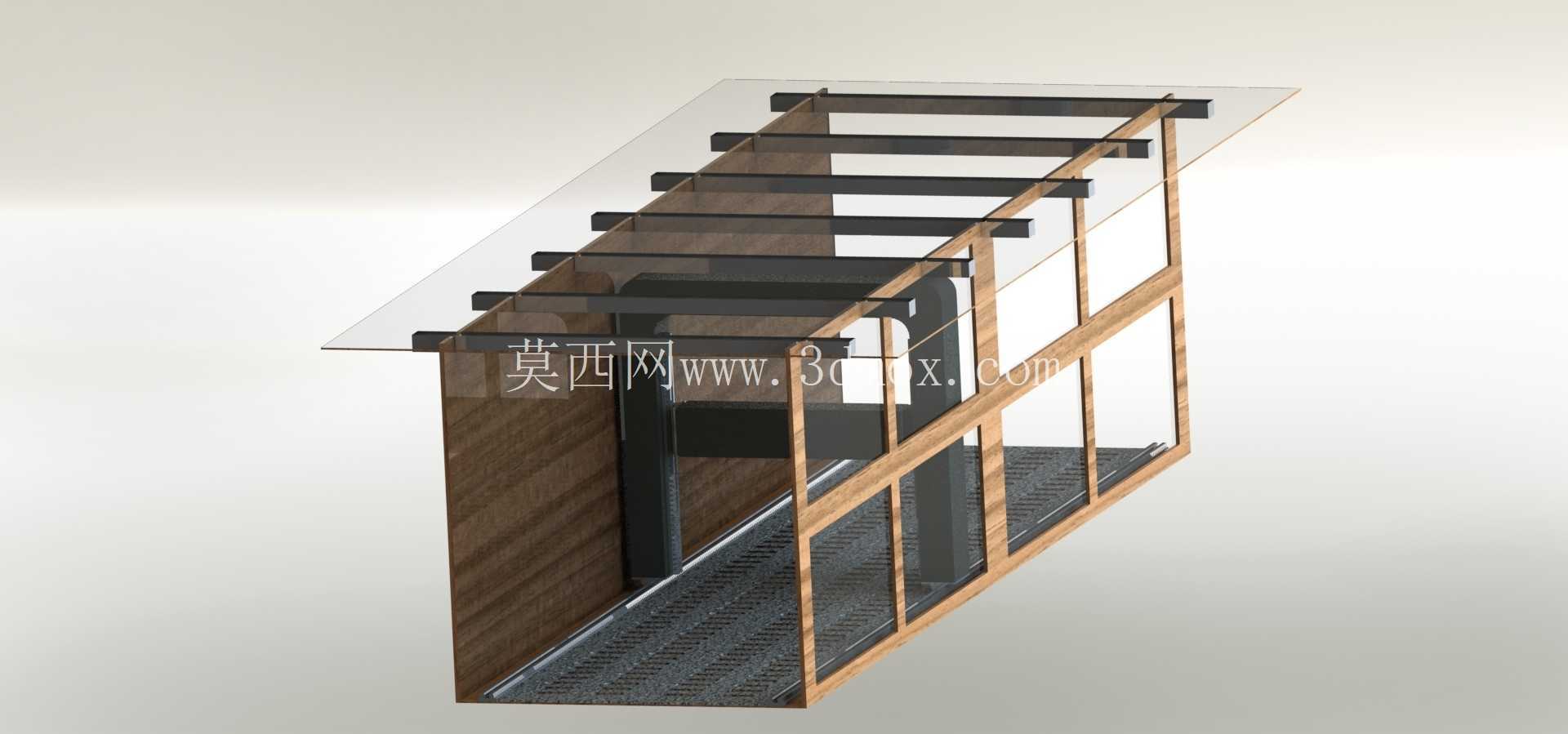

　　从结构设计逻辑来看，整套设备的顶部采用多根平行排布的横梁作为承载基础，横梁上方预留了透明防护顶板的安装位，既可以阻挡清洗过程中水花向外飞溅，也能在户外点位安装时起到遮挡落叶、零星降雨的作用，减少日常运维的清理工作量。两侧的支撑框架采用分段式拼接结构，靠近车辆驶入端的框架预留了传感器安装位，可实现车辆到位后的自动启动，无需人工手动触发设备运行；框架中段为清洗执行机构的安装区域，预留了高压水嘴、喷淋管路、风干模块的固定点位，所有管路走线都隐藏在框架型材的空腔内部，避免长期接触水汽造成线路老化，也让整体外观更加整洁规整。

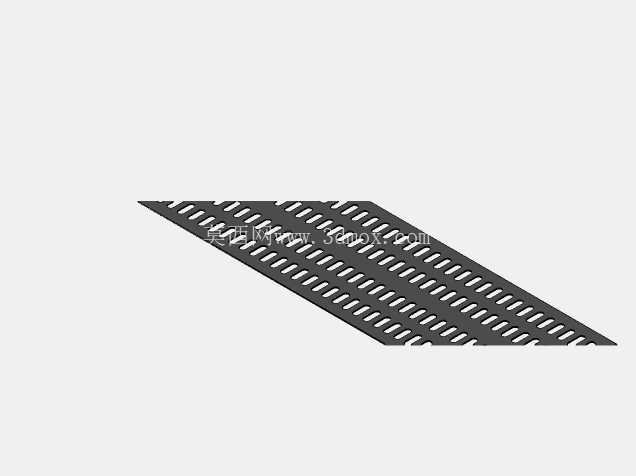

　　设备底部采用格栅式承载平台，格栅的间隙经过专门设计，清洗产生的污水可以快速通过间隙流入下方的导水槽，不会在洗车通道内产生积水，避免车辆驶离时将污水带到外部场地造成地面湿滑，同时格栅表面做了防滑纹理处理，即便表面沾有洗车液泡沫，车辆轮胎行驶时也不会出现打滑偏移的问题。在功能实现层面，这套结构预留了非接触清洗的全流程安装空间，从车辆驶入后的预洗喷淋、洗车液覆盖、高压水冲洗到最终的风干工序，所有执行部件都可以沿着顶部横梁与两侧框架的导轨做定向移动，无需车辆移动即可覆盖从车头到车尾的全部外表面，相比传统往复式洗车设备，贯通式的通道设计可以让车辆清洗完成后直接从出口驶离，不用倒车退出工位，大幅提升了高峰时段的洗车作业效率，单工位每小时可处理的车辆数量比传统工位提升近四成。

　　考虑到商用场景的长期使用需求，整套框架的型材选型都做了防腐处理，所有连接点位都采用标准紧固件拼接，后期如果出现局部型材损坏，可以单独拆卸更换，不需要整体拆解设备，降低运维成本；框架外侧的装饰面板采用防水耐腐的板材，既可以遮挡内部的管路与线路，也能根据运营方的需求张贴标识、广告内容，适配不同点位的运营需求。设计过程中也充分考虑了不同场地的安装适配性，整套结构采用模块化分段设计，可根据场地的实际长度、宽度做灵活的尺寸调整，不需要重新开模制作主体结构，对于场地形状不规则的点位，也能通过调整模块组合方式完成安装，大幅降低了现场施工的难度，缩短安装调试的周期。另外，结构设计中预留了安全防护部件的安装位置，包括两侧的光电传感器、紧急停止触发装置，一旦检测到车辆超出停靠范围、或者有人员误入作业区域，设备可以立刻停止运行，避免安全事故发生，所有安全部件的走线都与动力管路做了物理隔离，防止信号干扰造成的误触发问题。
