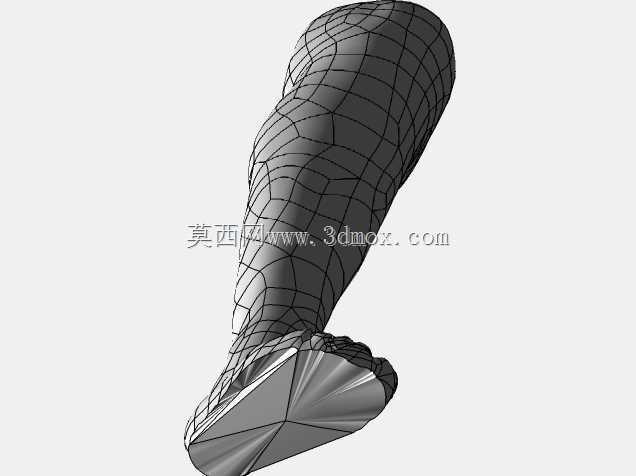

人体右下肢足部网格结构三维数模

　　该三维数模还原了人体右下肢从腓肠肌下段到足底的完整外部轮廓，采用多边形网格拓扑构建曲面，所有面片均沿肌肉纹理走向排布，在跟腱、脚踝内外侧、足弓等曲率变化剧烈的区域做了网格加密处理，单块面片的边长控制在2mm以内，保证曲面过渡无明显棱角，能够满足3D打印实体样件、康复辅具适配、仿生机械结构设计等场景的使用需求。从实际工程应用角度看，这类人体肢体数模最常被用于康复矫形器的前期设计匹配，设计师可以直接在数模表面做曲面偏移生成矫形器的贴合层，省去传统石膏取型的繁琐步骤，也能避免人工取型产生的尺寸误差；在仿生机器人下肢研发场景中，该数模的外轮廓曲面可以作为机器人外壳包覆结构的设计参考，匹配内部的传动、驱动组件安装边界，

　　保证外壳与内部运动部件不发生干涉；此外在运动防护装备开发领域，该数模可作为护踝、运动袜、足部护具的基础母模，通过曲面裁剪、加厚操作直接生成护具的初始结构，再根据材料特性调整壁厚与透气孔布局。数模的足部区域完整还原了自然站立状态下的足弓弧度，足底与水平面的接触区域按照人体足部压力分布特征做了轮廓修正，足跟部位的曲面做了适当加厚预留，适配日常行走时的足跟受力形变余量，脚趾部位的网格做了一体化简化处理，没有拆分单独的趾节结构，适合做整体包覆类产品的设计参考，若需要做趾部可动的仿生结构，可在此基础上进一步拆分关节面、添加转动副约束。从设计思路上看，该数模采用多边形网格构建而非实体参数化建模，主要是考虑到人体曲面属于不规则自由曲面，

　　参数化建模难以精准还原肌肉线条的自然起伏，网格建模可以通过调整顶点位置逐点修正曲面形态，在保证外形还原度的同时控制整体文件体量，方便后续导入不同工程软件做二次开发。数模的整体外轮廓尺寸参考东亚成年男性的平均下肢尺寸设定，小腿下段的截面周长约320mm，脚踝最细处周长约220mm，足底长度约245mm，足弓最高点距离足底平面约45mm，所有尺寸均保留了±2mm的适配余量，方便设计师根据具体使用场景做缩放调整。在安装边界方面，数模的小腿上端做了水平截面裁切，形成平整的安装基准面，基准面上预留了直径8mm的中心定位孔位，可直接对接标准的假肢连接法兰、仿生机器人下肢驱动模块接口，不需要额外做基准面修正；足底平面做了平面度校准，

　　整个足底放置在水平面时无翘曲，可直接用于3D打印的摆放支撑生成，也可作为足底压力测试的基准接触面。需要注意的是，该数模为外部轮廓模型，未构建内部骨骼、肌肉、韧带等解剖结构，若用于医学仿真类场景，需要在此基础上补充内部组织的分层结构，调整不同区域的材料参数赋值；若用于工业产品设计，可直接提取外表面做偏移、裁剪等操作，不需要额外处理曲面破面问题，所有网格面片均做了法线统一修正，无反向面、重叠面、非流形边等网格错误，可直接导入各类有限元分析软件做受力仿真，也可直接导入切片软件生成3D打印路径。在做护具设计时，可根据接触压力需求调整偏移量，与皮肤直接接触的区域偏移1.5-2mm预留柔性衬层的安装空间，外部支撑结构区域偏移3-4mm保证结构强度，在脚踝两侧的骨突位置需要额外做局部加厚或者缓冲空腔设计，避免佩戴时产生压痛点；在做仿生机器人外壳设计时，可在数模内部做抽壳处理，壁厚根据选用的材料设定，PLA打印件壁厚设置为2mm即可满足常规强度需求，若采用碳纤维复合材料制作，壁厚可缩减至1.2mm，同时需要在对应内部驱动组件的位置预留安装过孔、走线槽位，避免外壳与内部运动部件产生运动干涉。
