FRC竞技机器人多构型传动变速箱结构

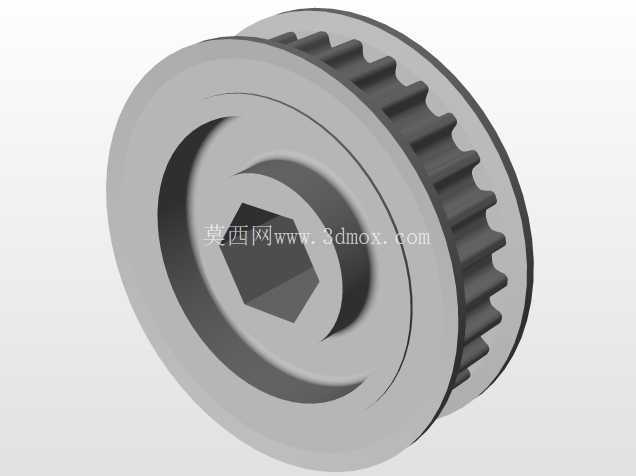

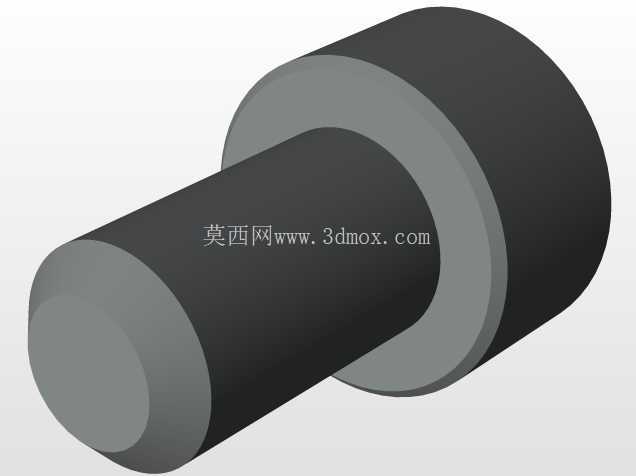

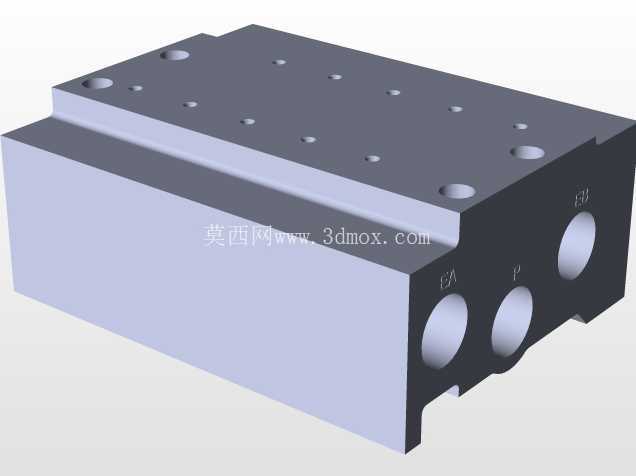

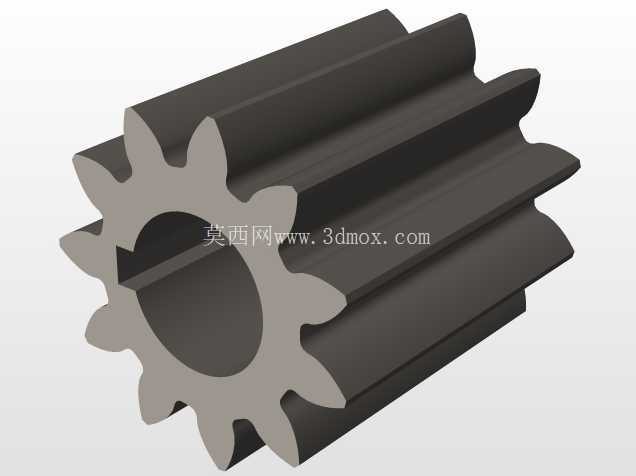

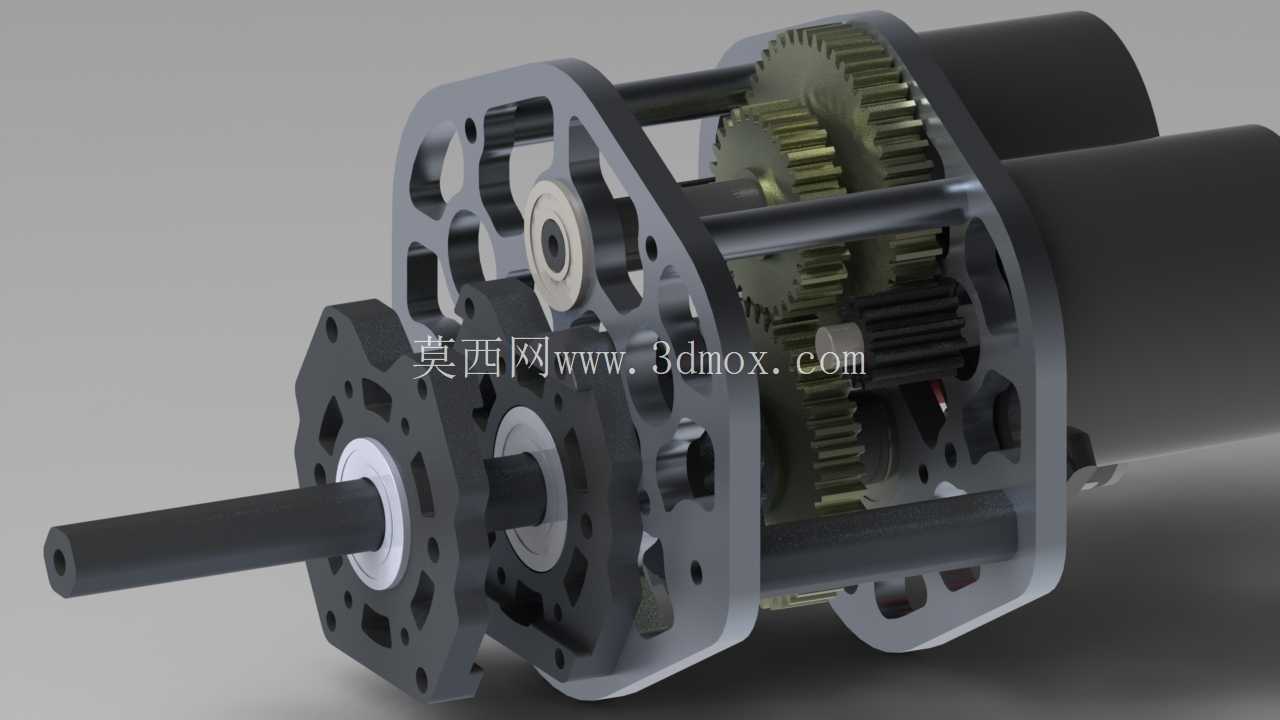

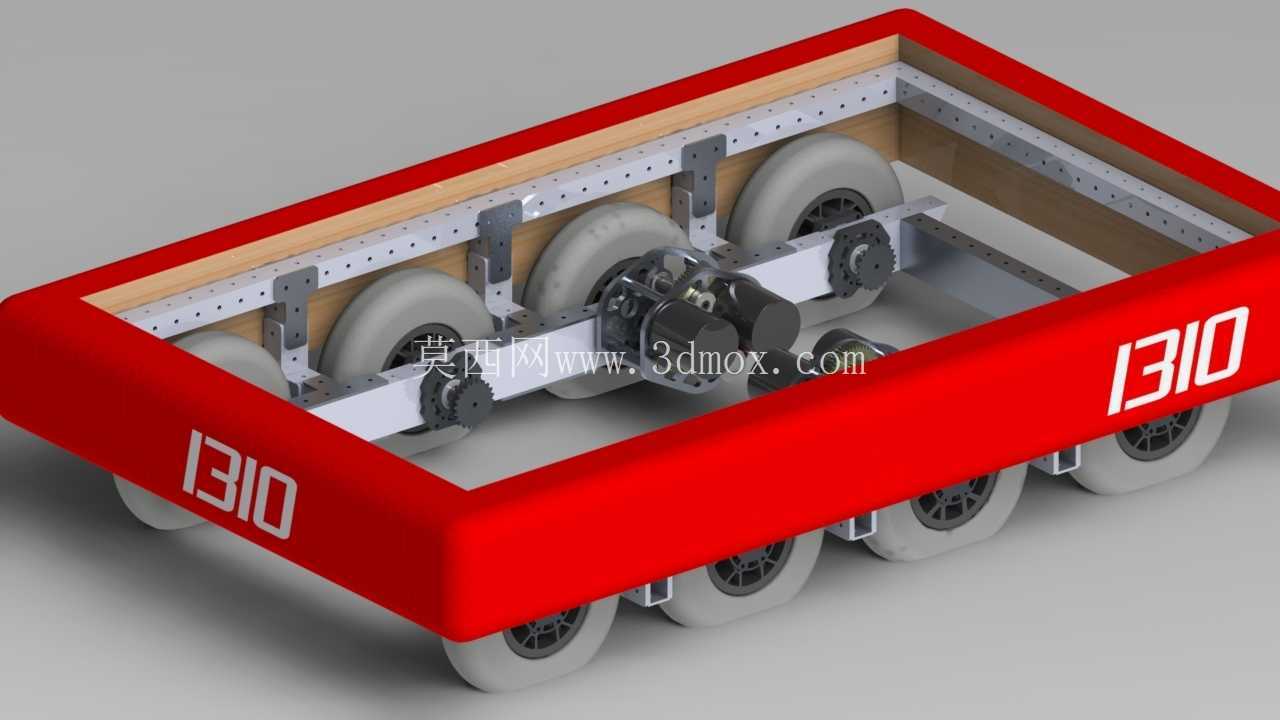

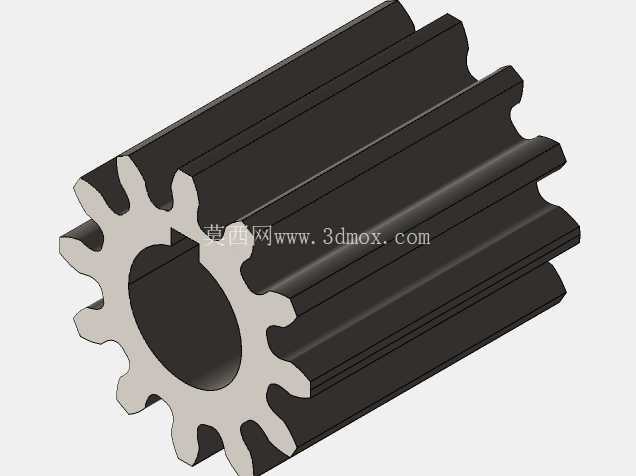

　　这套传动结构针对竞技类移动机器人的动力传输需求设计，覆盖了短距离竞速、重物拖拽、复杂地形越障等多种赛事场景的动力匹配需求，整套结构包含8轮驱动底盘适配的翻转式WCD变速箱、绞盘变速单元、带PTO动力输出的西海岸结构变速箱以及单速直连变速箱四类构型，可根据不同赛事任务的动力输出要求快速切换适配，无需重新设计整体底盘安装位。从实际使用场景来看，竞技机器人在赛事过程中需要频繁面对急加速、急停、碰撞冲击、大负载拖拽等极端工况，常规民用级减速结构很难承受瞬时冲击载荷，这套传动结构在齿轮排布上做了针对性优化，输入级采用小模数硬齿面直齿轮做一级减速，中间过渡轴采用跨距更短的双轴承支撑结构，避免大扭矩输出时出现轴体挠曲变形导致的打齿问题，输出端直接连接驱动轮轴或绞盘卷筒，减少中间传动环节的动力损耗。

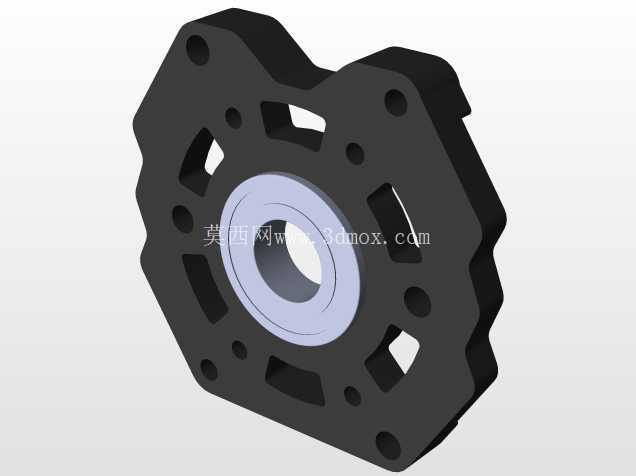

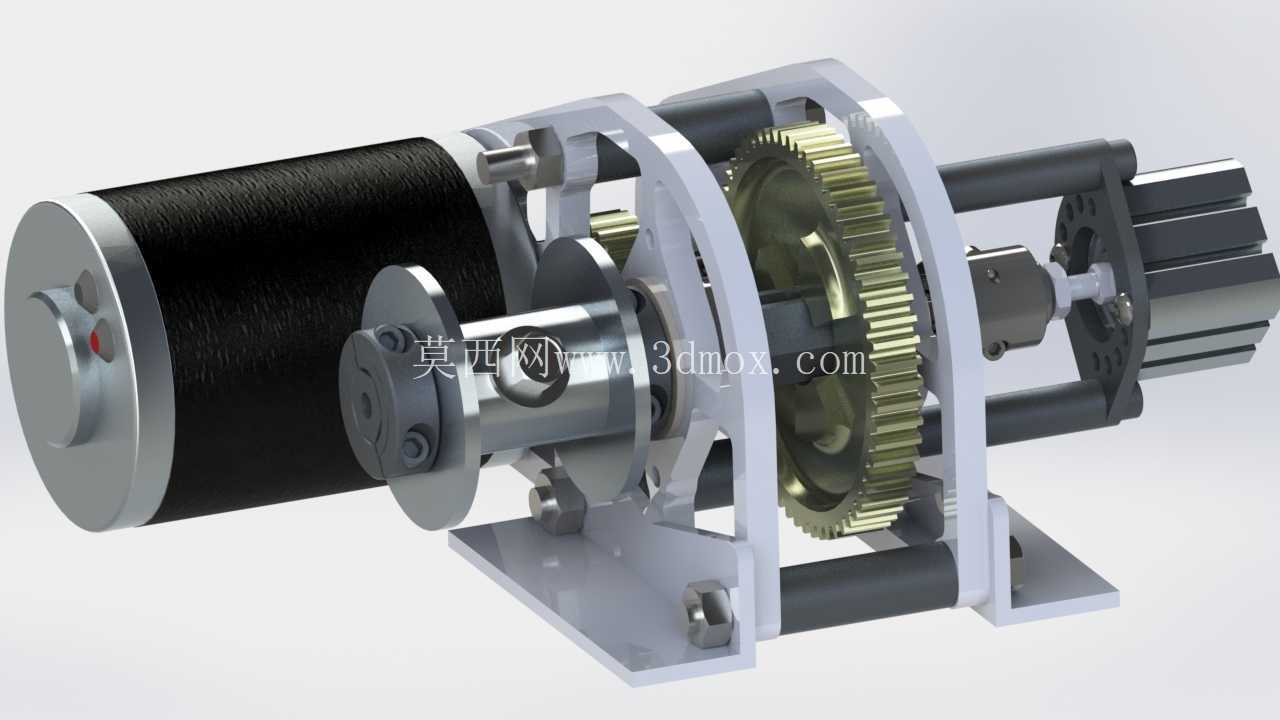

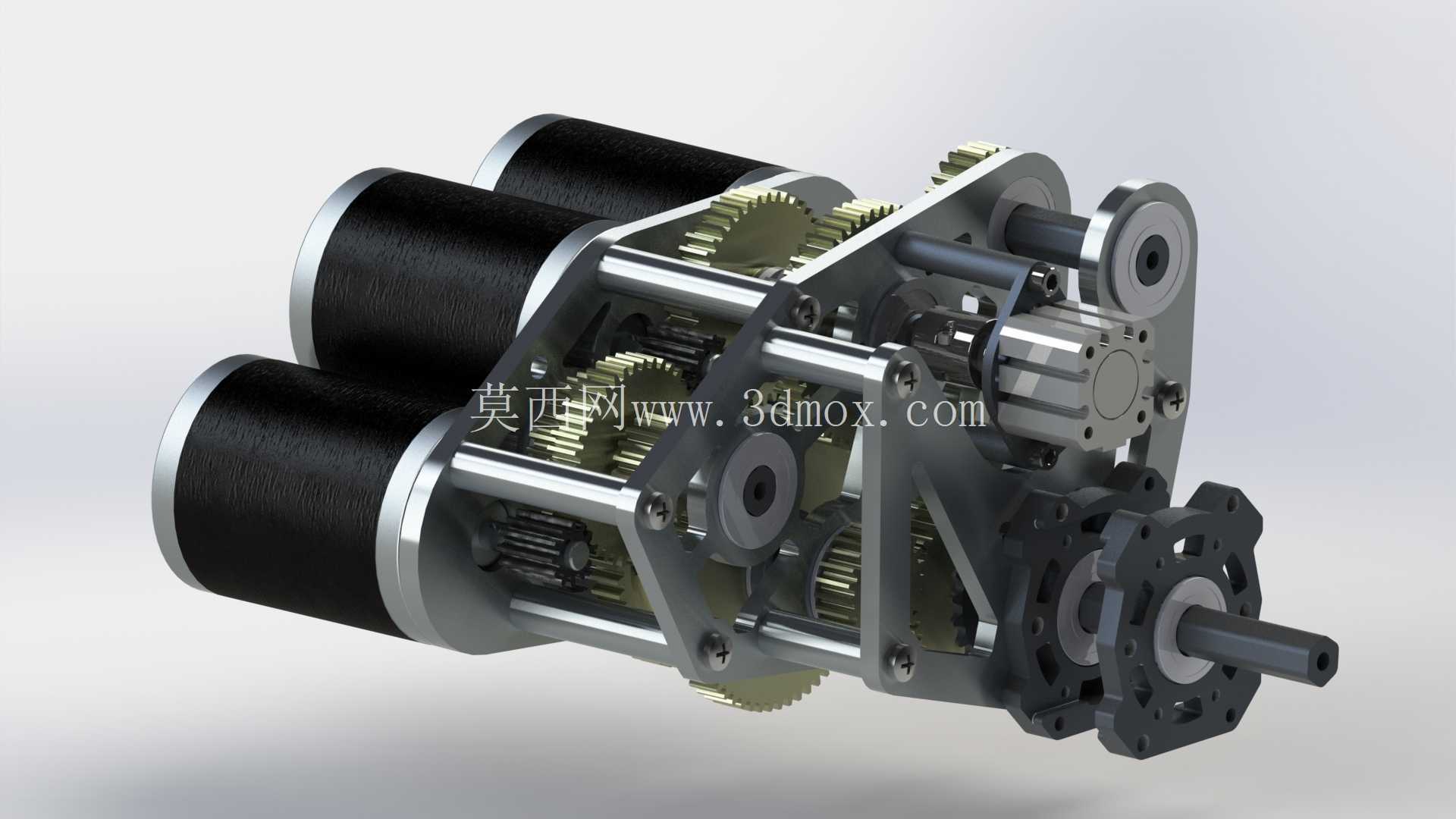

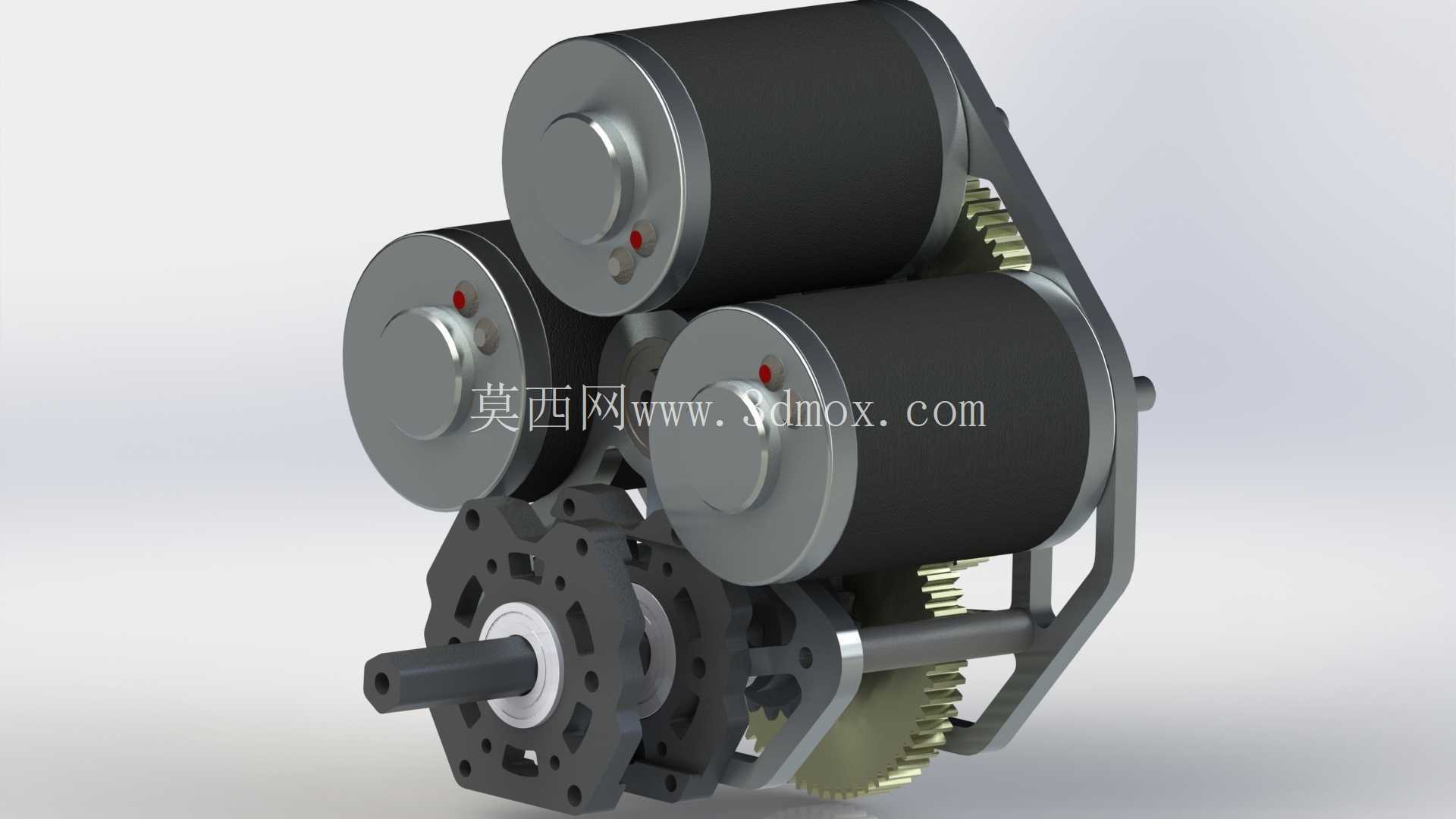

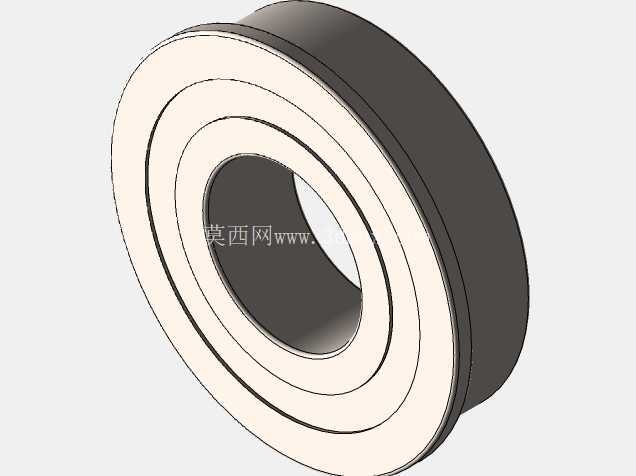

　　设计过程中优先考虑了安装边界的通用性，所有构型的变速箱壳体安装孔位采用统一的孔距标准，可直接适配常规2英寸x1英寸铝型材搭建的FRC机器人底盘，输出轴中心高统一为1.5英寸，匹配赛事常用的4英寸、6英寸、8英寸直径驱动轮的安装高度要求，不需要额外调整悬挂高度或轮系安装位。壳体采用镂空式框架结构，在保证结构刚度的前提下尽可能降低自重，镂空位置同时兼顾了齿轮啮合区域的散热需求，长时间高负载运行时不会出现润滑脂过热失效的问题，壳体的轴承安装位采用台阶式定位设计，轴承压装后不需要额外做轴向固定，装配时可以直接压装到位，减少装配工序的耗时。不同构型的变速箱对应不同的传动比区间，翻转式WCD变速箱可以通过齿轮组的翻转切换实现两档变速，一档侧重大扭矩输出，适合爬坡、拖拽重物的场景，二档侧重高转速输出，适合平直赛道的竞速行驶；带PTO输出的西海岸变速箱在主输出轴之外额外设置了一路动力输出接口，可以外接绞盘、抬升机构、弹射机构等附属执行元件，不需要额外增加独立驱动电机，有效降低整机的重量与布线复杂度；单速变速箱结构最为精简，传动效率最高，适合对动力损耗要求严苛的长距离竞速场景；绞盘专用变速箱自带自锁特性，拖拽重物停止时不会出现反向溜滑的问题，不需要额外加装刹车机构。

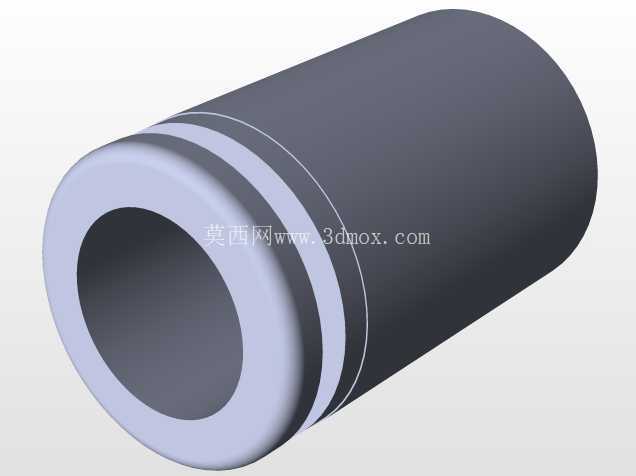

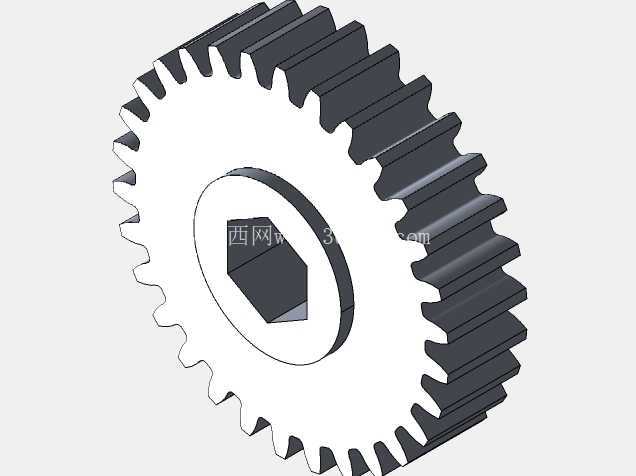

　　齿轮组的排布上充分考虑了啮合间隙的调整空间，每个齿轮轴的安装位都预留了0.2mm的偏心调整余量，装配时可以通过调整轴套位置将齿轮啮合间隙控制在0.05-0.1mm的合理区间，既不会因为间隙过大出现传动冲击噪音，也不会因为间隙过小出现卡滞、运转阻力过大的问题。所有轴类零件都采用贯通式设计，两端都伸出壳体外部，可以根据安装需求选择任意一侧作为动力输入端，适配不同布局的电机安装位置，不需要额外更改轴件的加工尺寸。润滑方式采用脂润滑，壳体内部预留了润滑脂存储腔，一次加注可以满足整个赛事周期的润滑需求，不需要中途维护补脂，密封结构采用简单的毛毡圈密封，既可以防止润滑脂泄漏，也可以阻挡赛场的灰尘、碎屑进入齿轮啮合区域，避免齿轮出现异常磨损。

　　从安装适配性来看，整套结构的所有外露安装孔都采用美标统一螺纹规格，和FRC赛事常用的紧固件完全通用，装配时不需要准备特殊规格的工具，维护更换零件时可以快速拆装，单台变速箱的整体装配耗时不超过15分钟，适合赛事现场的快速抢修、零件更换需求。结构的强度校核上针对赛事常见的碰撞冲击做了冗余设计，壳体壁厚在轴承安装位、安装孔位等受力集中区域做了局部加厚，可承受最高3倍额定扭矩的瞬时冲击，不会出现壳体破裂、轴件断裂的问题，齿轮采用渗碳淬火处理，齿面硬度达到HRC55-60，可承受频繁的正反转切换带来的齿面冲击，长时间运行不会出现齿面点蚀、断齿的失效问题。
